Problème dans la définition du corps partiel comme objet de travail

[Kekko999]

Bonsoir à tous,
Je m'appelle Franciscain et je suis étudiant en ingénierie aérospatiale.
utilisant des outils pneumatiques J'ai rapporté sur catia un profil naca 0012, passant de l'environnement de conception de forme générative à la conception de pièce pour créer le prisme de l'aile, je ne peux pas définir dans la partie du corps l'éclat de la forme, disparaît pratiquement tout. Pouvez-vous me dire quel est le problème ? Je vous remercie.



[falonef]

Comment ça, tout a disparu ?



[Kekko999]

Comment ça, tout a disparu ?

Quand je vais sur la partie du corps pour créer un prisme, il ne peut pas reconnaître l'éclat. l'objet de travail n'est pas un corps



[falonef]

Pouvez-vous poster le fichier, les images, etc?



[gianni55]

Peut-être que cela arrive parce que vous êtes actif sur le groupe géométrique: vous devez activer le corps,
alors si l'asphalte n'est pas fermé par une autre erreur..



[falonef]

est ce que je craignais mais sans un exemple difficile à confirmer



[Kekko999]

Peut-être que cela arrive parce que vous êtes actif sur le groupe géométrique: vous devez activer le corps,
alors si l'asphalte n'est pas fermé par une autre erreur..

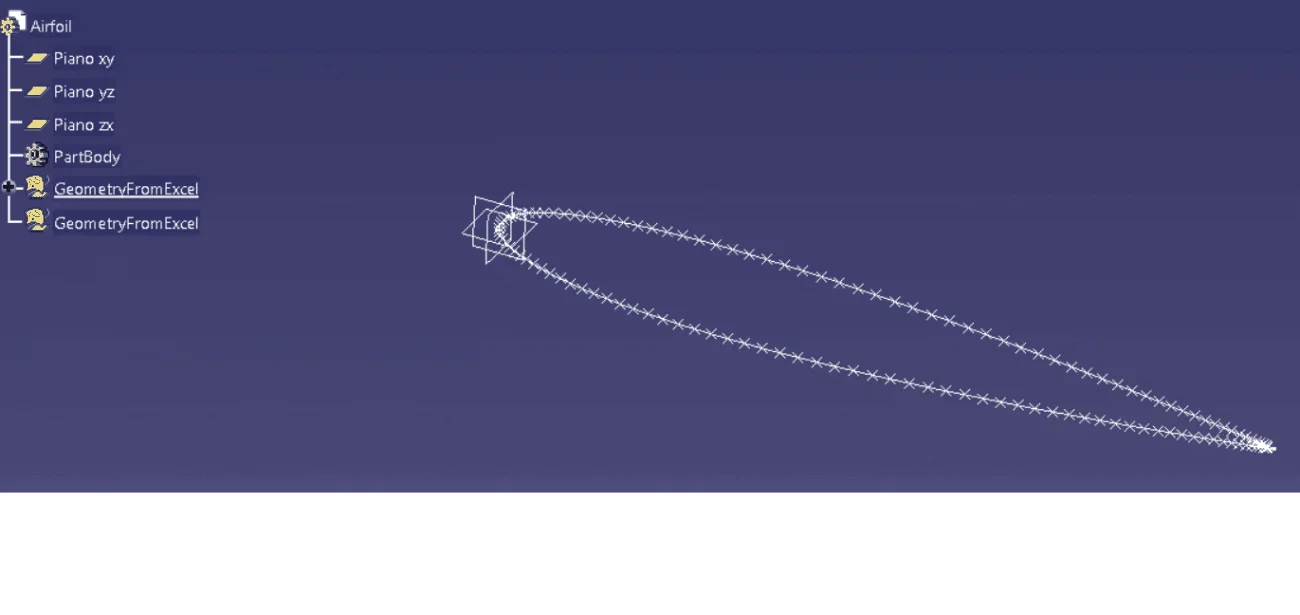

pas l'asphalte est toujours ouvert en signalant les points des outils airfoil du site, puis je l'ai fermé par extrapolation. Cependant, après avoir défini le spline, je me ramène à la conception de la pièce pour utiliser la commande prisma et l'allert apparaît où vous devez définir le corps de travail (que j'ai créé si vous regardez de l'arbre à la gauche dans la photo ci-dessus) ne reconnaissant pas la courbe.



[Kekko999]

Peut-être que cela arrive parce que vous êtes actif sur le groupe géométrique: vous devez activer le corps,
alors si l'asphalte n'est pas fermé par une autre erreur..

Si je clique à droite sur le corps de la partie pour le définir comme un objet de travail, le spline disparaît est ce problème. Je ne pense pas qu'il puisse la reconnaître.



[falonef]

na poster le fichier pas?

Je ne construis pas de composants pour la force aérienne



[gianni55]

probablement vous avez sélectionné l'icône qui vous permet d'afficher seulement le groupe géométrique actif (c'est celui ci-dessous qui ressemble aux livres empilés)



[Kekko999]

probablement vous avez sélectionné l'icône qui vous permet d'afficher seulement le groupe géométrique actif (c'est celui ci-dessous qui ressemble aux livres empilés)

Génial ! Merci beaucoup pour le problème
