Slide solide sur surface cylindrique

  • Auteur du sujet Auteur du sujet Solid User
  • Date de début Date de début

Solid User

Guest
Bonjour à tous.
J'aurais besoin de faire un processus de fraisage sur une surface cylindrique à travers la commande "solide coulissant".
Je ne peux pas le faire et l'erreur qui me donne est générique. J'ai entendu l'aide mais il n'a pas encore pu me donner une solution.
J'ai joint le dossier.

Si quelqu'un veut y jeter un oeil, je serais très reconnaissant.

Merci à tous.

Au revoir !


Pièces jointes

J'ai essayé de l'ouvrir mais vous avez une version plus récente et j'ai toujours st10. écrire dans votre bio aussi la version de si donc on sait si elle peut vous donner un coup de main ou non;)

J'ai ouvert un billet de service. Je ferai le point sur les faits nouveaux.

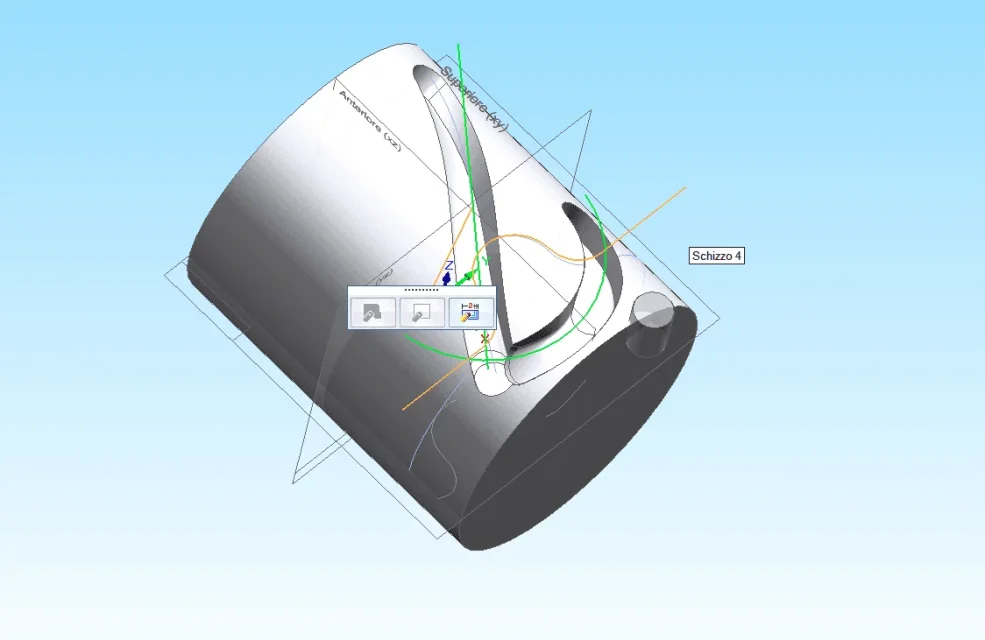

Je ne peux faire que des tâches « simples » comme la semi-érette ou le cercle d'arc souligné en vert. si j'essaie de suivre des chemins projetés plus complexes comme la courbe mise en évidence en jaune (tout en assurant toujours la continuité du chemin avec des contraintes de tangence dans le croquis), le logiciel me donne une erreur. Cattura.PNG

J'essaie de mieux vous répondre plus tard, cependant essayez de cliquer sur le bouton avec le symbole de l'axe de symétrie

Je ne peux pas ouvrir votre fichier, j'essaie d'imaginer le problème, c'est la commande que je vous ai dit :p.s. donnent un œil à la table variable.


Pièces jointes

Je vous remercie. @cacciatorino- Oui.
La commande que je voulais utiliser est différente. Tu as fait une fouille de diapositives, j'ai un problème avec la commande "Sliding solide".
Je voudrais simuler le traitement à effectuer sur un tour avec un axe motorisé, mais la commande continue de ne pas fonctionner. . . .
En fin de compte, je pourrais obtenir le même résultat en faisant des rayons au début et à la fin du traitement (mon traitement n'est pas une boucle fermée).

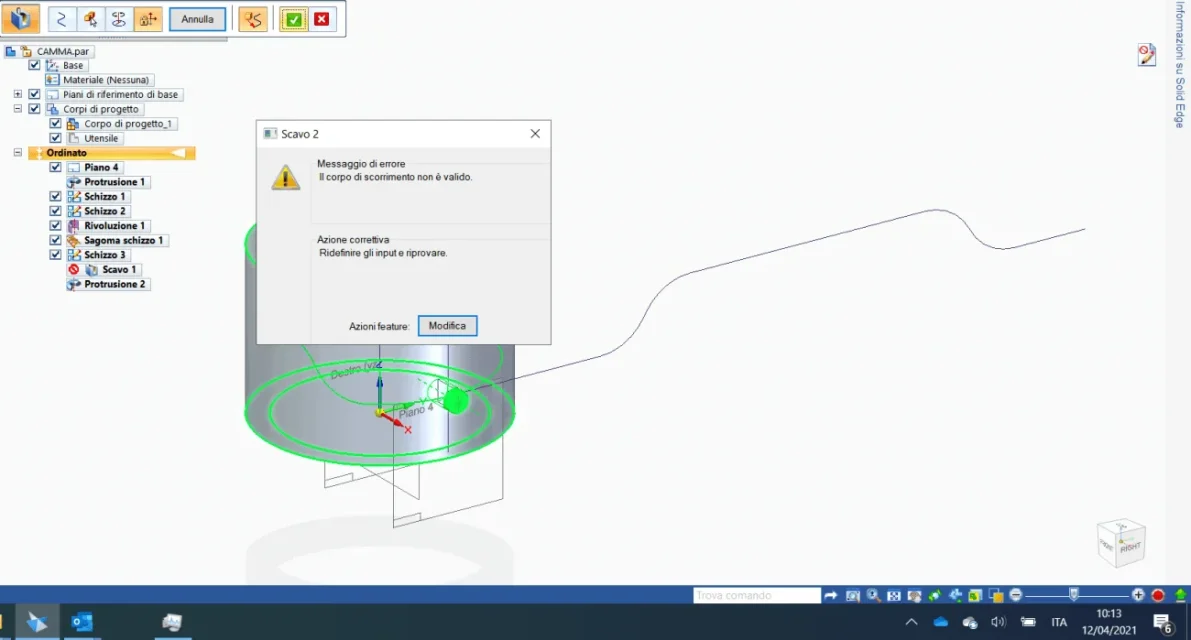

...le fait est que je suis désolé de ne pas pouvoir utiliser une commande que dans le bord solide est né spécifiquement pour cela... https://docs.plm.automation.siemens...p/#uid:index#goto:feature_modeling:xid1168670J'attache une image d'erreur


Pièces jointes

  • Cattura.PNG
    243.3 KB · Affichages: 27
de la même erreur aussi à moi, j'ai également essayé de convertir le croquis 3d en courbe ou de démarrer l'outil de l'extérieur de la pièce, mais toujours la même erreur.

J'ai essayé de le faire avec nx et le résultat est le même, je pense que c'est un problème parasolide.
dans le film que je vous attache voir que la commande fonctionne avec une ligne simple, tandis que quand je vais ajouter un morceau d'arc cela échoue.
J'envoie un ir à Gtac.
il serait bien de voir si ce problème existe aussi en sw qui utilise le même noyau.


Pièces jointes

Solid User a dit:
Je vous remercie. @cacciatorino- Oui.
La commande que je voulais utiliser est différente. Tu as fait une fouille de diapositives, j'ai un problème avec la commande "Sliding solide".
Je voudrais simuler le traitement à effectuer sur un tour avec un axe motorisé, mais la commande continue de ne pas fonctionner. . . .
En fin de compte, je pourrais obtenir le même résultat en faisant des rayons au début et à la fin du traitement (mon traitement n'est pas une boucle fermée).

...le fait est que je suis désolé de ne pas pouvoir utiliser une commande que dans le bord solide est né spécifiquement pour cela... https://docs.plm.automation.siemens...p/#uid:index#goto:feature_modeling:xid1168670J'attache une image d'erreur
Cliquez pour agrandir...
cacciatorino a dit:
de la même erreur aussi à moi, j'ai également essayé de convertir le croquis 3d en courbe ou de démarrer l'outil de l'extérieur de la pièce, mais toujours la même erreur.
Cliquez pour agrandir...
@utilisateur solide L'assistance vous a-t-elle répondu ?
J'ai soumis le problème, commun même au nx, au gtac. la réponse était que la commande fonctionne ainsi (sic!!!!) et que le pr (problème de rapport) a été transformé en er (demande d'amélioration). . . .

ceschi1959 a dit:
il serait bien de voir si ce problème existe aussi en sw qui utilise le même noyau.
Cliquez pour agrandir...

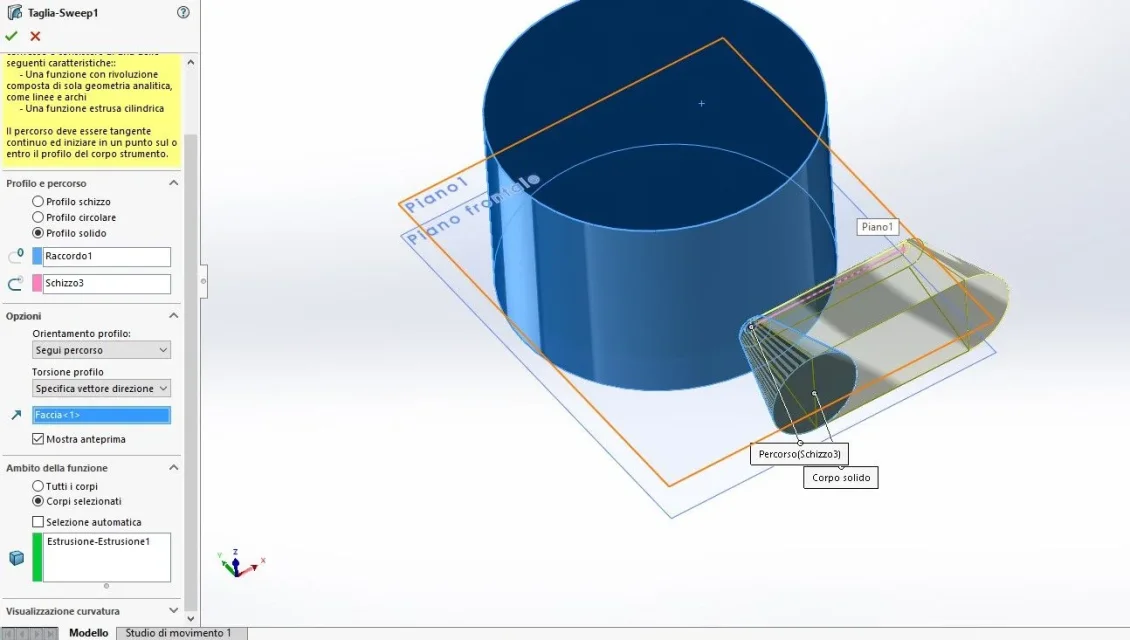

J'ai essayé de jouer dans des œuvres solides ce que je vois dans la vidéo, mais pour quel peu je connais le logiciel il me semble qu'il n'y a pas de commande nécessaire. la commande de coupe avec balayage + profil solide effectue une traduction selon le profil de la trajectoire pour la façon dont elle est dessinée, ne donnant pas la possibilité de l'envelopper sur le solide à creuser.Taglia-Sweep.jpgne vous inquiétez pas des paramètres de la fonction, avec toutes les preuves que j'ai fait le résultat est toujours la même.

Je crains que le problème ne soit pas le noyau, mais la façon dont le système interprète la trajectoire glissante au cas où celle-ci serait composée de plus d'entités.

Si j'ai bien compris, je ne sais pas si et nx, en swx et l'inventeur il existe solosweep
Mais maintenant je ne le porte pas.


ceschi1959 a dit:
@utilisateur solide L'assistance vous a-t-elle répondu ?
J'ai soumis le problème, commun même au nx, au gtac. la réponse était que la commande fonctionne ainsi (sic!!!!) et que le pr (problème de rapport) a été transformé en er (demande d'amélioration). . . .
Cliquez pour agrandir...
la dernière réponse que j'ai eue de l'aide concernant ce problème a été le 20 avril dernier avec écrit "ir transformé en pr"

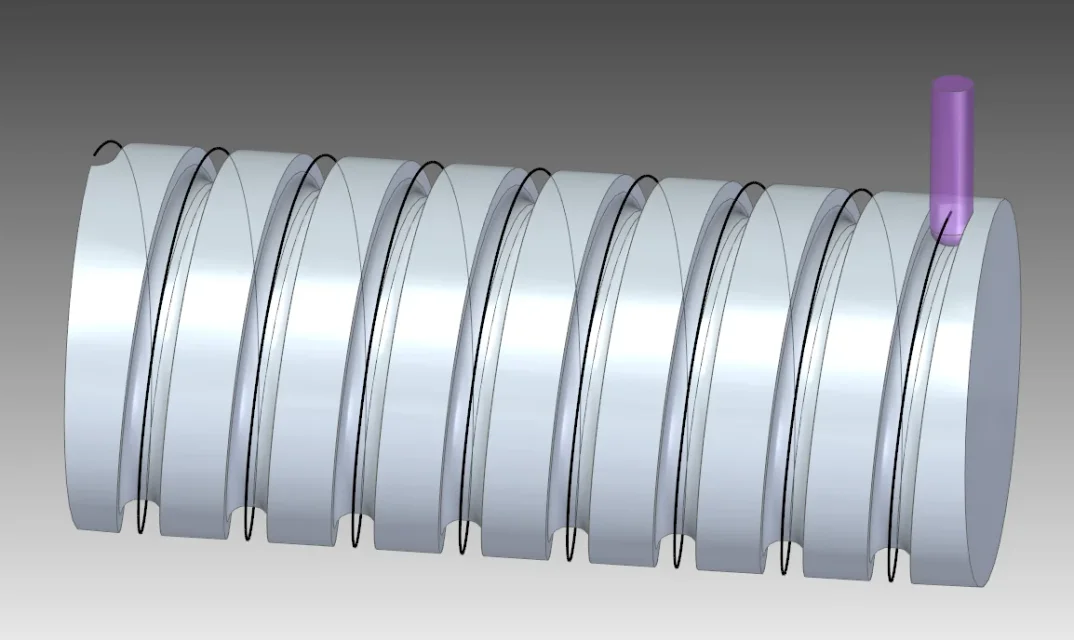

Bonjour, j'ai aussi besoin d'une utilisation absolue de la fonction coulissante solide pour effectuer le fraisage hélicoïdal sur une broche cylindrique.

Il y a eu d'autres développements et quelqu'un peut m'aider ?
merci d'avance

ENG-V-MECC a dit:
Bonjour, j'ai aussi besoin d'une utilisation absolue de la fonction coulissante solide pour effectuer le fraisage hélicoïdal sur une broche cylindrique.

Il y a eu d'autres développements et quelqu'un peut m'aider ?
merci d'avance
Cliquez pour agrandir...
J'ai perdu quelque chose, quel est le problème exactement ?
