PROIEZIONI E VISTE ISO GRIGIE NEL DRAWING

[emanuele grasso]

J'ai une autre question.
Comment puis-je calculer le poids d'un produit ayant des parties auxquelles je ne peux attribuer, par la formule, le poids. Je vais t'expliquer.
J'ai mis une plaque en aluminium qui au moyen de la formule calcule avec précision le poids en le mettant, évidemment, le matériau (acier à l'aluminium etc)
Au lieu de cela, si on me donne un math (on prend un robot contrôleur apt qui en réalité pèse 20kg ) et calcule le poids à travers la formule me calcule un poids anormal parce que peut-être ce contrôleur et plein et le cad calcule le volume exact du contrôleur.
Y a-t-il un moyen de transcrire manuellement le poids (sans formule) et de s'assurer que ce poids est ajouté à tous les autres composants du produit et que donc quand je vais faire la commande "mesure d'inertie" sur le produit me donne un vrai poids?
J'espère avoir expliqué



[falonef]

Il n'est pas clair pour moi si vous voulez un pdf d'une seule feuille appartenant à un goudron. dessin du fichier truqué par plusieurs feuilles.

test avec cette option > allumer ou désactiver.



[falonef]

J'ai une autre question.
Comment puis-je calculer le poids d'un produit ayant des parties auxquelles je ne peux attribuer, par la formule, le poids. Je vais t'expliquer.
J'ai mis une plaque en aluminium qui au moyen de la formule calcule avec précision le poids en le mettant, évidemment, le matériau (acier à l'aluminium etc)
Au lieu de cela, si on me donne un math (on prend un robot contrôleur apt qui en réalité pèse 20kg ) et calcule le poids à travers la formule me calcule un poids anormal parce que peut-être ce contrôleur et plein et le cad calcule le volume exact du contrôleur.
Y a-t-il un moyen de transcrire manuellement le poids (sans formule) et de s'assurer que ce poids est ajouté à tous les autres composants du produit et que donc quand je vais faire la commande "mesure d'inertie" sur le produit me donne un vrai poids?
J'espère avoir expliqué

s'il vous plaît créer une nouvelle discussion dans la section appropriée et ne pas tirer l'un après l'autre dans le même poste.

merci d'avance



[Vittorio]

J'ai une autre question.
Comment puis-je calculer le poids d'un produit ayant des parties auxquelles je ne peux attribuer, par la formule, le poids. Je vais t'expliquer.
J'ai mis une plaque en aluminium qui au moyen de la formule calcule avec précision le poids en le mettant, évidemment, le matériau (acier à l'aluminium etc)
Au lieu de cela, si on me donne un math (on prend un robot contrôleur apt qui en réalité pèse 20kg ) et calcule le poids à travers la formule me calcule un poids anormal parce que peut-être ce contrôleur et plein et le cad calcule le volume exact du contrôleur.
Y a-t-il un moyen de transcrire manuellement le poids (sans formule) et de s'assurer que ce poids est ajouté à tous les autres composants du produit et que donc quand je vais faire la commande "mesure d'inertie" sur le produit me donne un vrai poids?
J'espère avoir expliqué

s'il vous plaît créer une nouvelle discussion dans la section appropriée et ne pas tirer l'un après l'autre dans le même poste.

merci d'avance

Quoi qu'il arrive @falonef Il a raison, et je l'ai déjà suggéré dans le post précédent. Ici.pour faire ce que vous demandez, vous devez insérer un matériau en tromper le poids spécifique jusqu'à ce que vous obtenez le poids désiré.



[emanuele grasso]

Oui, en effet. À partir de maintenant, je vais faire une nouvelle discussion. . non n'est pas ce que je demande

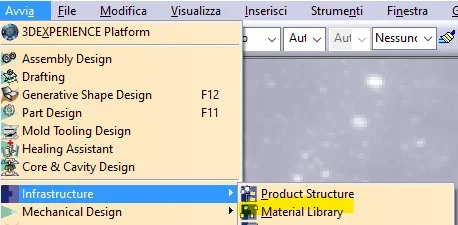

la bibliothèque matérielle pour créer les poids et la densité souhaités que je connaissais déjà
merci la même



[dalmott]

Oui, en effet. À partir de maintenant, je vais faire une nouvelle discussion. . non n'est pas ce que je demande
la bibliothèque matérielle pour créer les poids et la densité souhaités que je connaissais déjà
merci la même

Je suis désolé. @vittori indique la bonne façon d'obtenir ce que vous cherchez.

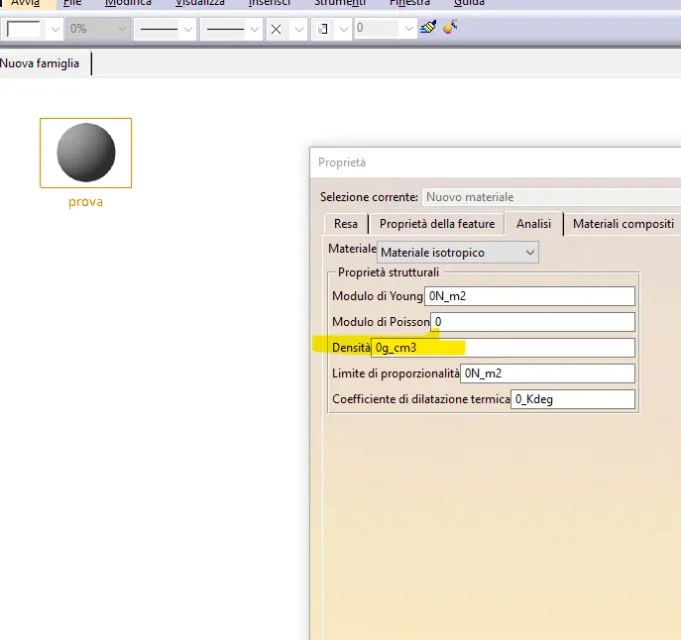

ajuster la densité pour atteindre la ligne d'arrivée.



[emanuele grasso]

Bonjour.
Je suis désolé si j'ai une autre question ici mais je ne peux pas créer une autre conversation qui n'est pas privée et j'ai une urgence. .
J'ai créé un dessin avec toutes les vues dans la rédaction mais ne me permettra pas de le citer? est comme si la commande quota était désactivée
Je vous remercie.



[Vittorio]

Bonjour.
Je suis désolé si j'ai une autre question ici mais je ne peux pas créer une autre conversation qui n'est pas privée et j'ai une urgence. .
J'ai créé un dessin avec toutes les vues dans la rédaction mais ne me permettra pas de le citer? est comme si la commande quota était désactivée
Je vous remercie.

Vous essayez de citer en arrière-plan ?



[Lettore espatriato]

vous pourriez titrer le post "tout ce que vous aimeriez savoir sur la catia, mais vous n'avez jamais osé demander ".



[MassiVonWeizen]

Bonjour.
Je suis désolé si j'ai une autre question ici mais je ne peux pas créer une autre conversation qui n'est pas privée et j'ai une urgence. .
J'ai créé un dessin avec toutes les vues dans la rédaction mais ne me permettra pas de le citer? est comme si la commande quota était désactivée
Je vous remercie.

Légumes si urgent et puis vous avez disparu; @vittori Il vous a posé une question, c'est votre intérêt de lui répondre. Si vous avez résolu, ramenez la solution.



[emanuele grasso]

Garde @massivonweizenD'une manière très polie, je ne pense pas que tu doives faire les veines de personne. J'ai résolu le problème moi-même et j'ai oublié de répondre à M. @vittori Merci de me donner beaucoup de conseils. ayant eu beaucoup à faire je n'ai plus regardé le blog



[MassiVonWeizen]

Garde @massivonweizenD'une manière très polie, je ne pense pas que tu doives faire les veines de personne. J'ai résolu le problème moi-même et j'ai oublié de répondre à M. @vittori Merci de me donner beaucoup de conseils. ayant eu beaucoup à faire je n'ai plus regardé le blog

Ne t'inquiète pas, je ne fais les veines de personne. Je suis une salope.
Comme je l'ai déjà dit souvent, si vous pensez à mon comportement incorrect ou inadéquat, il y a un bon bouton sous le post de gauche avec un signal écrit ou écrire un message aux modérateurs du forum.
Avez-vous résolu?, puis écrivez comment aider qui aura le même problème à l'avenir.



[HerTempleDown]

petite chicca pour ceux qui n'ont pas de pdm:

Si vous créez un paramètre dans le 2d, puis sélectionnez-le pour en créer un dans le 3d, vous aurez une connexion entre 3d et 2d.

Pourriez-vous revenir très à l'aise en devant ouvrir les dessins de 3d ?

Bonjour. J'ai trouvé cette réponse. Pouvez-vous m'expliquer ?



[Vittorio]

Bonjour. J'ai trouvé cette réponse. Pouvez-vous m'expliquer ?

@falonef J'ai pris le permis pour répondre à votre place.. même parce que l'idée était à vous

dans votre catdrawing vous devez créer un paramètre , il pourrait également être un paramètre chaîne
exemple : link=xxxxpuis entrez votre catpart et créez un paramètre chaîne
exemple : colleg_dis= et cliquez sur formule d'aggiungiAprès quoi, vous placez dans la fenêtre de catdrawing et allez sélectionner le paramètre "lien"
vous demandera si vous voulez maintenir le lien et cliquez sur "oui"

vous trouverez sur l'arborescence le paramètre avec la connexion.

après quoi vous fermez tout.. et quand vous ouvrez votre chatpart et le menu ---> liens que vous verrez dans la section documents cités vous trouverez votre catdrawin

J'espère avoir été clair.
Faites-moi savoir.



[falonef]

remercie victorieux pour la description de la méthodologie.

Voyons s'il y a un compte.



[HerTempleDown]

@falonef J'ai pris le permis pour répondre à votre place.. même parce que l'idée était à vous

dans votre catdrawing vous devez créer un paramètre , il pourrait également être un paramètre chaîne
exemple : link=xxxxpuis entrez votre catpart et créez un paramètre chaîne
exemple : colleg_dis= et cliquez sur formule d'aggiungiAprès quoi, vous placez dans la fenêtre de catdrawing et allez sélectionner le paramètre "lien"
vous demandera si vous voulez maintenir le lien et cliquez sur "oui"

vous trouverez sur l'arborescence le paramètre avec la connexion.

après quoi vous fermez tout.. et quand vous ouvrez votre chatpart et le menu ---> liens que vous verrez dans la section documents cités vous trouverez votre catdrawin

J'espère avoir été clair.
Faites-moi savoir.

Merci pour la réponse et la patience, va certainement travailler



[HerTempleDown]

dans le paramètre 2d, j'ai entré le lien.
quand je vais dans le produit pour faire la même chose je ne peux pas insérer le paramètre



[Vittorio]

1ère étape

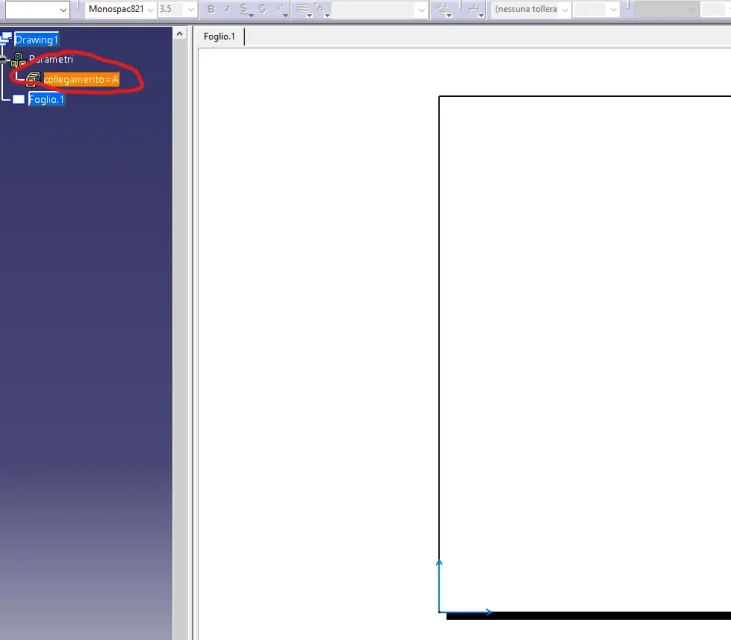

dans votre catdrawing vous devez créer une variable de chaîne, mais ne fermez pas votre catdrawing

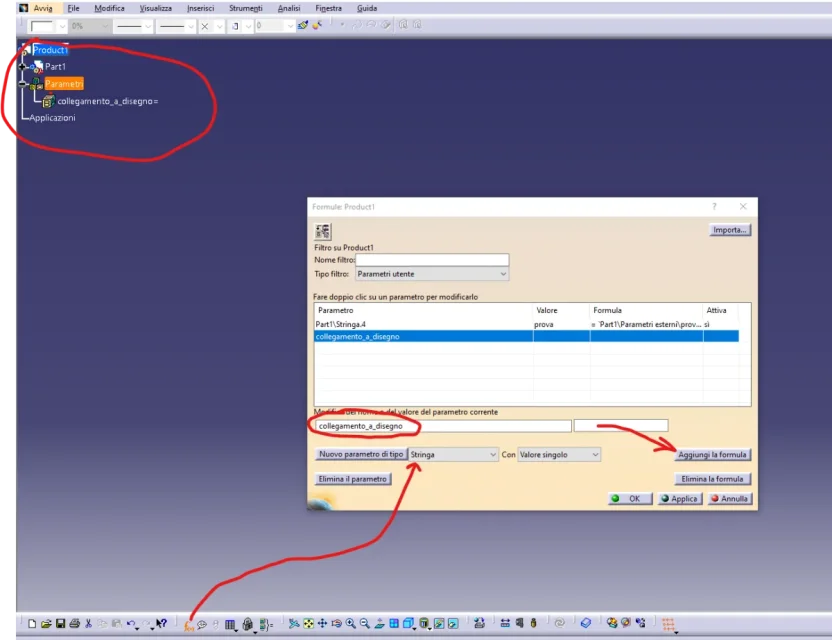

2ème étape vous devez créer une variable de chaîne dans votre catproduct

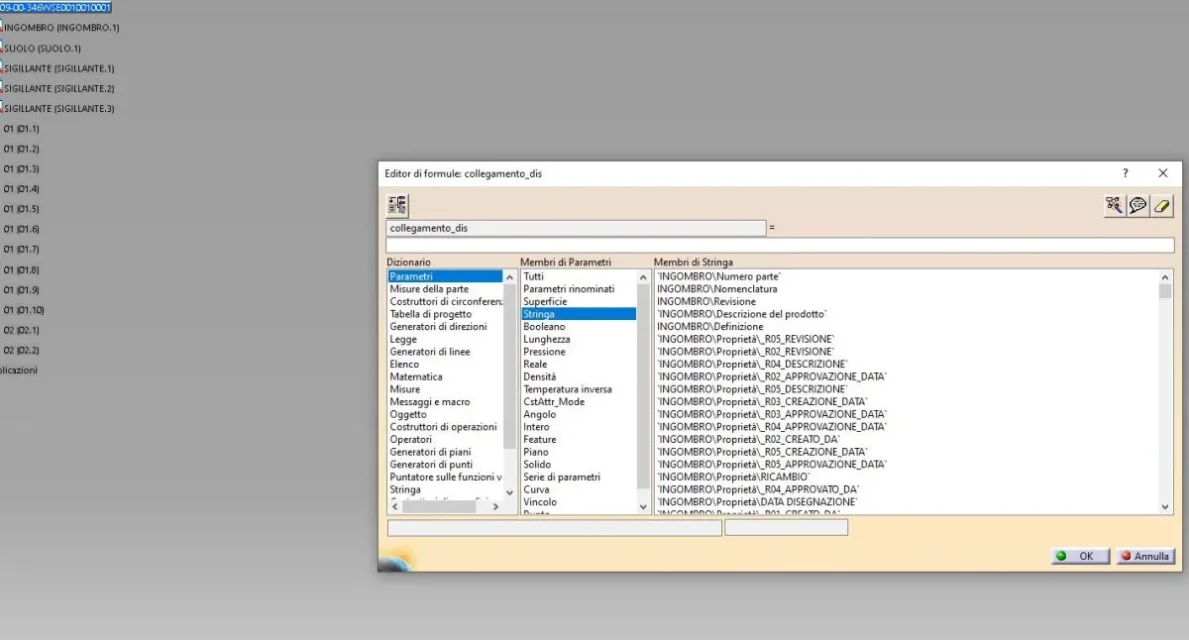

et cliquez sur formule d'aggiungi Cliquez simplement sur formule d'aggiungi... Étapez sur la fenêtre de catdrawing et cliquez sur l'arbre à votre variable.
Vous recevrez la lettre. vous voulez maintenir le lien de clic si bon fonctionnement



[HerTempleDown]

Très bien, merci beaucoup. réussi



[falonef]

Merci pour la réponse et la patience, va certainement travailler

Comment ça va marcher ? Tu ne l'as pas testé ?

Je vous recommande de le faire car vous avez expressément demandé
