coupé avec surface

[emanuele grasso]

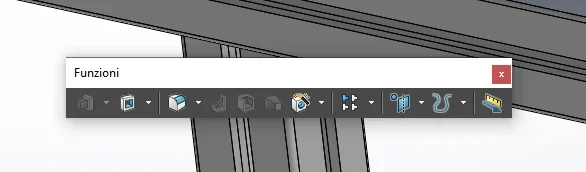

Bonjour à tout ce que je cherche pour cette commande:sur le web je me suis informé et dit que c'est dans les fonctions de la barre d'outils. Le problème est qu'il n'y a pas:
De l'aide ?
merci d'avance



[MassiVonWeizen]

Avez-vous essayé d'appuyer sur cette flèche sous l'ordre coupé ?



[emanuele grasso]

si e non c'è



[MassiVonWeizen]

si e non c'è

Quoi ? Tu peux nous montrer ?
Avez-vous essayé de regarder dans la barre de surface ?
Avez-vous essayé de lire le guide en ligne?



[emanuele grasso]

Je ne peux pas faire l'écran de ce que vous voyez parce que si j'appuie sur la flèche j'éteins l'outil de capture et vice versa
J'ai regardé dans la barre de surface et il n'y a pas
Comment regardez-vous le guide en ligne?
Je vous remercie.



[volaff]

Au revoir.

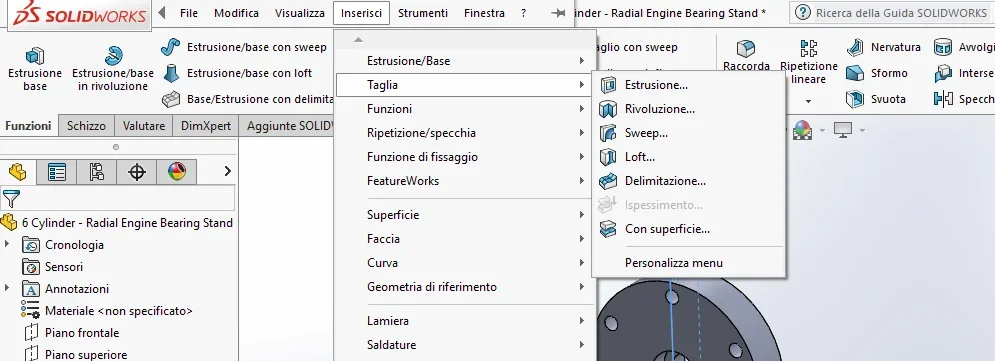

Peut-être que cet écran peut vous aider.



[emanuele grasso]

Si je continue à insérer ça ne me donne pas la voix coupée
a) l'utilisation des nouvelles technologies et des nouvelles technologies;
J'ai remarqué que vous avez le groupe "fonctions" près du groupe "crash" "évaluer" etc... comment insérer les fonctions du groupe près du groupe de croquis et le voir comme vous le voyez?
Je vous remercie.



[MassiVonWeizen]

ah bhé, si vous essayez de faire une coupe de surface de l'environnement ensemble nous sommes bien mis.
voir ce qui arrive à faire des tutoriels aléatoires sur youtube?
dans l'environnement ensemble, les unités de manipulation d'objets sont limitées à certaines fonctions de suppression.
cette image, qui est la mise en page par défaut, est dérivée du guide en ligne que je vous recommande vivement de consulter en permanence pendant, et aussi après bien sûr, les tutoriels internes.



[emanuele grasso]

Comment regardez-vous le guide en ligne?



[re_solidworks]

Comment regardez-vous le guide en ligne?

touche f1 ou avec la barre de recherche en haut à droite. lorsque vous entrez dans insert->cut essayez d'appuyer sur la personnalisation et vérifiez que "surface" est activé.



[emanuele grasso]

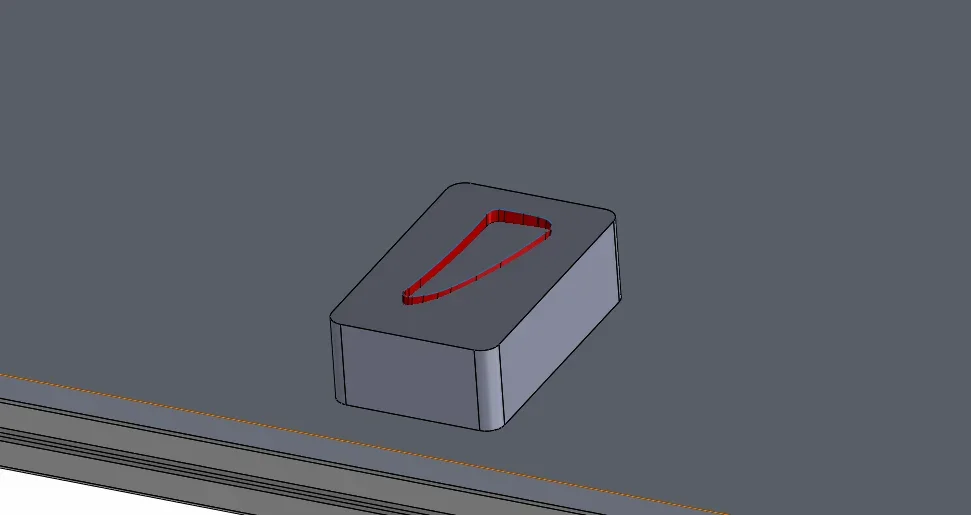

J'ai trouvé la commande "coupée avec des surfaces" à lasteee (merci mille @re_solidworks), j'ai extrait la surface de la pièce (surfaces rouges) avec la commande "unisci" (je pense que c'est comme ça). Mais maintenant ça ne me fait pas couper le solide avec le commandement fatal
Où ai-je tort ?
J'ai consulté le guide en ligne mais je n'ai pas trouvé la commande qui me permet de « renvoyer » la mise en page par défaut. Comment tu fais ça ?
Je vous remercie.



[Vittorio]

Pour comprendre et vous donner des conseils, vous devez mettre en transparence le solide gris.
Vous ne comprenez pas où se termine la surface rouge.
Je soupçonne que la surface ne traverse pas complètement le solide ?



[re_solidworks]

J'ai trouvé la commande "coupée avec des surfaces" à lasteee (merci mille @re_solidworks), j'ai extrait la surface de la pièce (surfaces rouges) avec la commande "unisci" (je pense que c'est comme ça). Mais maintenant ça ne me fait pas couper le solide avec le commandement fatal
Où ai-je tort ?
J'ai consulté le guide en ligne mais je n'ai pas trouvé la commande qui me permet de « renvoyer » la mise en page par défaut. Comment tu fais ça ?
Je vous remercie.

La surface se ferme-t-elle à l'intérieur du solide ? s'il est ouvert, il n'est pas possible de couper. serait utile au modèle pour bien comprendre. Si vous devez faire un moule de type creux, vous devez faire un booléen entre les solides, sans passer par les surfaces. Si vous êtes dans l'environnement ensemble, vous pouvez utiliser la commande cavité.



[emanuele grasso]

@vittori Malheureusement maintenant je ne peux pas vous montrer votre demande parce que je n'ai pas de PC avec des travaux solides@re_solidworks Je vais essayer plus tard.
Je vous remercie.



[emanuele grasso]

@re_solidworks Je ne peux pas utiliser le booléen..le booléen permet de voir un solide avec un autre solide.. J'ai un solide à couper avec une surface@vittori Voici l'écran que vous avez demandé
Je vous remercie.



[Vittorio]

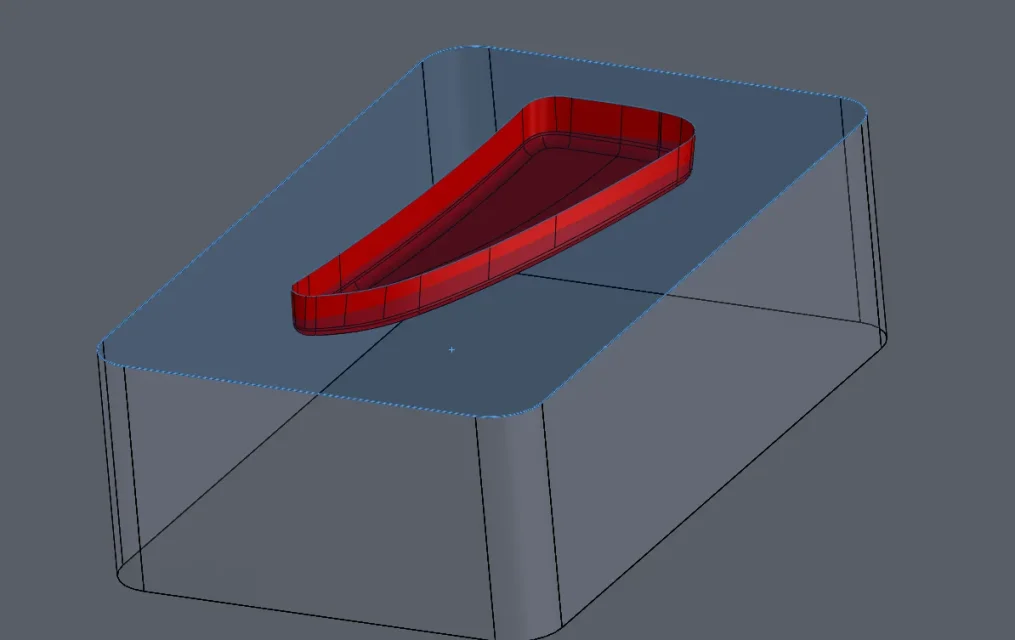

@vittorio voici l'écran que vous avez demandé

semble correct
il se pourrait que la surface rouge ait une ouverture micro imperceptible à la vue.
pour couper le solide la surface doit être parfaite.



[emanuele grasso]

mais en fait c'est parfait.. Je ne peux pas vraiment comprendre pourquoi ne pas couper
Y a-t-il un moyen de trouver des trous ?



[Vittorio]

mais en fait c'est parfait.. Je ne peux pas vraiment comprendre pourquoi ne pas couper
Y a-t-il un moyen de trouver des trous ?

Je pourrais vous aider si le problème était dans la section de catia, des travaux solides je sais peu, sûrement il y a des experts qui vous donneront des conseils.
Une chose est sûre, avec tous les cads coupant un solide par surface, ce dernier doit être parfait.
surtout dans votre cas, ce n'est pas une surface, mais un groupe de surfaces cousues ensemble.
Juste un micro trou et la coupe n'est pas possible.



[Vittorio]

vous pourriez tester 9
fermer le haut de vos surfaces rouges avec une surface plane, transformer ce nouvel ensemble de surfaces en solide.
si même cela ne confirme pas que vos surfaces rouges ont des ouvertures



[emanuele grasso]

Je comprends ce que tu veux dire, maintenant j'essaie
