coupé avec surface

Est-il possible qu'il ne coupe pas parce que la surface et le solide font partie de deux composants différents?

emanuele grasso a dit:
Ahhh li ho zippati
Cliquez pour agrandir...
Je ne les ouvre pas. J'utilise 2019, j'ai un 2020 installé, mais les fichiers sont fabriqués avec 2021 ou 2022.
emanuele grasso a dit:
Est-il possible qu'il ne coupe pas parce que la surface et le solide font partie de deux composants différents?
Cliquez pour agrandir...
Oui, c'est pour ça. Vous devez avoir la surface dans la même partie. pour faire une modification contextuelle du composant dans l'axième, faire une surface "0" (en fait le copi) puis couper en utilisant la copie présente dans la partie. Il y a aussi d'autres méthodes, c'est la plus immédiate.

re_solidworks a dit:
Oui, c'est pour ça. Vous devez avoir la surface dans la même partie.
Cliquez pour agrandir...
J'autocito il post #8
MassiVonWeizen a dit:
ah bhé, si vous essayez de faire une coupe de surface de l'environnement ensemble nous sommes bien mis.
voir ce qui arrive à faire des tutoriels aléatoires sur youtube?
dans l'environnement ensemble, les unités de manipulation d'objets sont limitées à certaines fonctions de suppression.
Cliquez pour agrandir...

Voulez-vous, s'il vous plaît, me faire l'écran en charge ? Donc je comprends comment c'est fait et où c'est
Je vous remercie.

Le voici, il est activé après avoir sélectionné un composant dans l'axième.


Pièces jointes

  • Cattura.JPG
    15.2 KB · Affichages: 12
Je ne comprends toujours pas. . i.e. si je fais la modification de composant sur la maçonnerie ne me coupe pas la surface de toute façon.
et ne pas me copier dans la surface solide ou la surface offset dans la pose

Et puis je ne comprends pas deux choses :
1. J'ai conçu une attelle pour essayer de faire une coupe de supericie entre solide et attelle appartenant au même composant (png attaché) et melo inséré à l'extérieur de la maçonnerie (au fond de l'arbre)
2.pourquoi quand je fais "partie ouverte" pour ouvrir le composant unique à moi pas mis à jour?
de nous dire si je fais "partie ouverte" sur la pose me le donner sans les deux lamature et sans rayons

Merci beaucoup.


Pièces jointes

  • Cattura.PNG
    55.2 KB · Affichages: 7
emanuele grasso a dit:
Je ne comprends toujours pas. . i.e. si je fais la modification de composant sur la maçonnerie ne me coupe pas la surface de toute façon.
et ne pas me copier dans la surface solide ou la surface offset dans la pose
Cliquez pour agrandir...
Je ne comprends pas ce que tu as tort, comment je t'ai écrit, tu devrais voir le modèle. par modèle je veux dire l'axième dans lequel la surface et le composant à creuser sont contenus, malheureusement je ne lis pas vos fichiers. Avec quelle version travaillez-vous ?
emanuele grasso a dit:
Et puis je ne comprends pas deux choses :
1. J'ai conçu une attelle pour essayer de faire une coupe de supericie entre solide et attelle appartenant au même composant (png attaché) et melo inséré à l'extérieur de la maçonnerie (au fond de l'arbre)
2.pourquoi quand je fais "partie ouverte" pour ouvrir le composant unique à moi pas mis à jour?
de nous dire si je fais "partie ouverte" sur la pose me le donner sans les deux lamature et sans rayons

Merci beaucoup.
Cliquez pour agrandir...
1- dépend de la façon dont vous l'avez fait, si vous avez utilisé un croquis l'asphalte se trouve sur le plan où il a été créé
2- La seule explication (c'est l'intuition, pas les certitudes) est que vous avez fait de la lamature comme travailler ensemble.

J'utilise 2021.. mais est-il essentiel que la pose et la coupe fassent partie de la même ensemble?

Au revoir à tous,
Je poursuit la discussion car je dois poser une question sur le même sujet.
pour couper un solide par rapport à une surface il est nécessaire de faire le composant de modification à couper et d'extraire toutes les surfaces, pour joindre et couper. . Très bien.
cette méthode est excellente si je dois couper un composant selon une surface
Mais si au contraire je dois couper plus de composants selon la même surface que moi ?

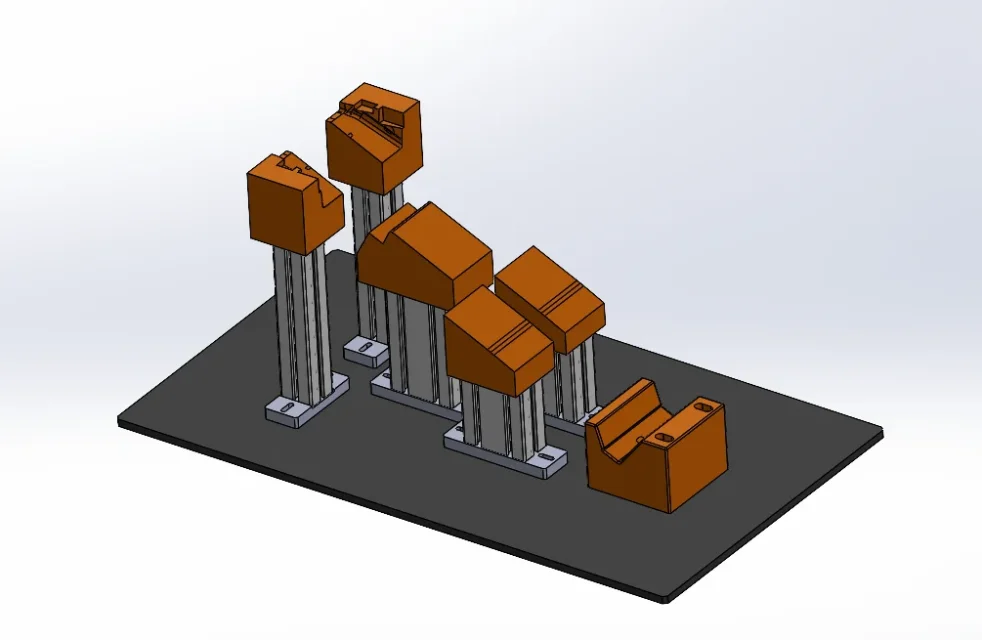

le composant plastique (que vous voyez dans l'attache) est soutenu par de multiples poses au-dessous.. mon idée est de créer une seule surface qui couvre toutes les poses mais cette surface je voudrais avoir dans l'arbre du composant plastique au lieu d'une des poses afin de couper toutes les poses selon la même surface

maintenant pour chacune des poses orange j'ai fait la modification des composants et j'ai extrait les surfaces de la pièce.. et était très long:
Je vous remercie.


Pièces jointes

  • CATTURA 1.png
    CATTURA 1.png
    253 KB · Affichages: 8
  • CATTURA 2.png
    CATTURA 2.png
    128.1 KB · Affichages: 8
si vous allez aux "fonctions d'aide" dans l'environnement axieme, il y a certaines fonctions que vous pouvez utiliser, y compris la taille de l'extrusion. vous devez l'utiliser comme vous le faites dans un environnement partiel, en sélectionnant un plan et en créant l'esquisse dont vous avez besoin, seulement alors quand vous allez couper vous pouvez sélectionner les composants impliqués dans la coupe et dans votre cas seront toutes les poses
