Transformer le sulfure en solide

  • Auteur du sujet Auteur du sujet jeanpier01
  • Date de début Date de début
vous devez créer un "grand solide" qui a le contour constituant à la surface du loft, puis dessiner avec l'option de surface.

...singolairement. pour chaque des deux surfaces du loft qui causent des problèmes:

dans votre cas non vous pouvez utiliser un parallélépipedo mais vous devez extruder le contour (porté à 0.00) qui correspond à celui du loft (voir image placée ci-dessus).
si vous lisez les messages soigneusement voir que ces choses ont déjà été dites et réitérées!

je vous ai aussi demandé de coller le message autocad pour comprendre l'erreur qu'il vous a donné.

la procédure complète que vous voyez cependant dans le post de 29-10-2008 15.42.09 à la limite, si le contour était une polyligne ou une région, utilisez une extrude si la pression vous dérange.

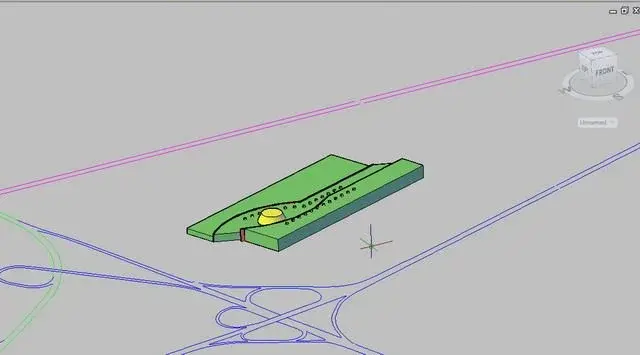

vi posto gli screenshot di tutti i passi uno ad uno.

alla fine ho provato con il comando épaissen, ma questo è il log
"choisir les surfaces pour épaissir:
préciser l'épaisseur < 0,0000>: 0,001
objet se croise lui-même. la surface ne peut pas être épaissie avec la valeur spécifiée."

ho anche provato con tranche; ecco il log:
"choisir les objets à trancher:

indiquer le point de départ du plan de coupe ou [planar
Object/Surface/Zaxis/View/XY/YZ/ZX/3points] <3points>: s

sélectionner une surface:

l'opération booléenne sur les solides a échoué.


erreur de fonctionnement de la modélisation:
les relations entre le visage et le corps.
la tranche a échoué pour le solide sélectionné."


sbaglio de colombe ?


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - oui.


Pièces jointes

  • 1-base.jpg
    19.4 KB · Affichages: 38
  • 2-contorni.jpg
    14.5 KB · Affichages: 30
  • 3-estruso volumi.jpg
    3-estruso volumi.jpg
    22.2 KB · Affichages: 32
  • 4-contorni per loft.jpg
    4-contorni per loft.jpg
    10.4 KB · Affichages: 28
  • 5-creato superfici.jpg
    5-creato superfici.jpg
    23.7 KB · Affichages: 32
Dernière édition:
puis les garçons
problème résolu en partie: certaines surfaces les tirent sans problèmes, tandis que pour d'autres cela me donne une erreur.
voici le journal.

_slice
sélectionner les objets à trancher : 1 trouvé

sélectionner les objets à trancher :

point de départ du plan de coupe ou [planar
Object/Surface/Zaxis/View/XY/YZ/ZX/3points] <3points>: s

sélectionner une surface:

l'opération booléenne sur les solides a échoué.


erreur de fonctionnement de la modélisation:
les relations entre le visage et le corps.
la tranche a échoué pour le solide sélectionné.

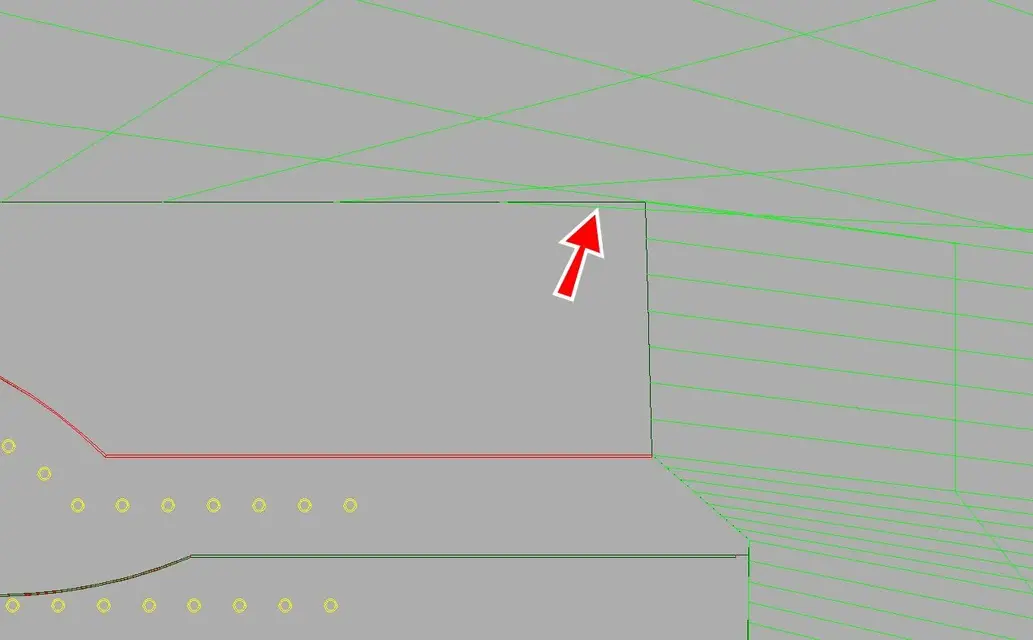

il y a quelque chose d'étrange sur une surface, l'isoline indiquée avec la flèche ne devrait pas exister car elle va au-delà du contour.

vous devez refaire le loft en prêtant attention à la géométrie de construction.
118.jpgsi vous avez des problèmes avec d'autres lofts, je vous donnerai la procédure étape par étape.

les visages savent.

bonjour tout le monde
après un moment, je reviens avec le même problème
j'ai une surface ondulante que j'ai créée avec des splines puis j'ai rejoint la commande loft.
ce n'est cependant qu'une surface et non un objet; j'ai besoin que ce soit un objet.
avec la commande m'épaissit : impossible d'inspecter 1 surface avec la valeur spécifiée. l'objet est l'auto-intersection.
puis j'ai essayé avec l'autre méthode:
- copié exactement le contour de ma supercie
- créer une région
- extrudés
- chevauchant parfaitement le volume créé avec la surface
- commande tranche avec option surface
me donne l'erreur suivante: opération de modélisation d'erreur:
violation de l'accès. trance infructueuse pour le solide sélectionné.

où diable ai-je tort ?

vous placez le fichier


Pièces jointes

......... alors j'ai essayé avec l'autre méthode:
- oui. copié exactement le contour de ma supercie- créer une région
- extrudés
- etc.
tu es sûr ? si vous vous voyez d'en haut et zoomez, vous remarquez que ce n'est pas le cas, les géométries sont différentes.
de plus, c'est une surface simple et non loft, d'où vient-elle?
tu serais encore capable de tirer si le solide était heureux entièrement entièrement à l'intérieur de la surface, puis soit créer un solide avec ces caractéristiques ou s'éloigner du dessus, au cas où vous pourriez le faire:

1) dessine une surface "vraie" de loft;
2) dessine une retenue en utilisant comme objets de contour le spline3d utilisé pour construire la surface du loft;
3) double clic sur le tableau de bord (qui a été construit à zéro altitude) et recrée les contours.4) _presspull en cliquant à l'intérieur du contour recréé du tiret et en extrudant pour la hauteur désirée;
5) maintenant, puisque la surface créée au point 1 et le solide créé au point 4 ont le même contour, vous pouvez traductionRe con l'opzione sl'amélioration.

note: ne pas avoir la géométrie des limites de la sup. du loft. vous pouvez créer le tableau de bord en sélectionnant la surface comme objet lui-même, mais pas toujours la chose a fussé.
dans votre cas, il est cependant impossible d'utiliser la surface (pas le loft) pour tenter cette procédure.
