Slide Protusion com opção "scale" e "winding"

[Albisbaralbi]

Olá a todos e obrigado por me aceitar no fórum,
Gostaria de lhe pedir ajuda:

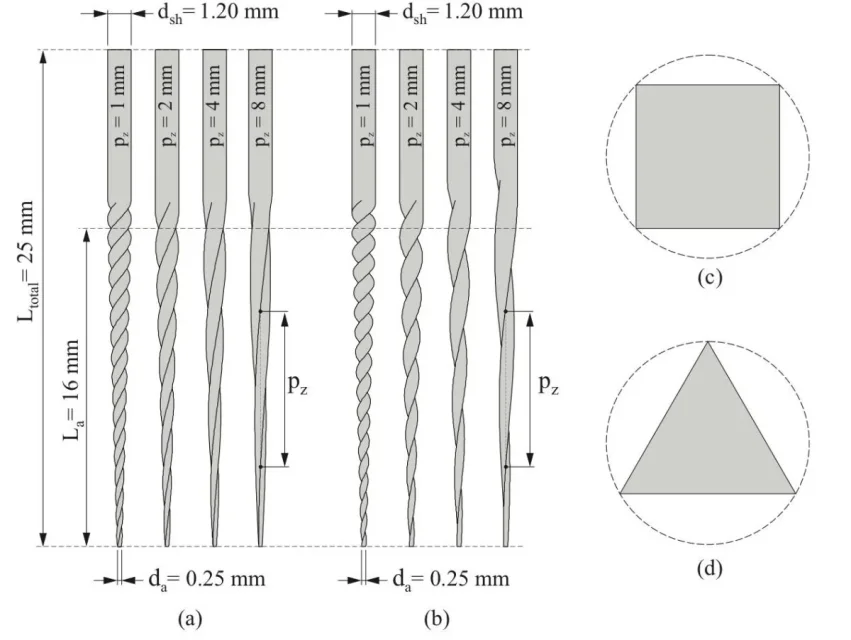

Estou tentando criar uma geometria para uma ferramenta rotativa, tipo ponta de uma broca, em que basicamente tenho uma seção transversal em forma fixa, mas que durante a extrusão deve escalar e girar, como na imagem.para fazer isso eu encontrei o comando da protusão deslizante, em que dentro há apenas as opções que me servem, que é as de "escala" e "liquidação". O problema é que essas opções não podem usá-las, elas são como bloqueadas.
Estou a usar uma vantagem sólida com uma licença de estudante, pode ser esse o problema? Se não consegui resolver esta situação, como posso criar essa geometria sem usar esse comando? Eu tentei com o comando "swimming", mas também eu tenho um problema porque eu preciso parametrizar o valor da etapa de revolução desde então terei que interface se com o banco de trabalho da ansys e fazer mais simulações para tentar otimizar a geometria.
Tem algum conselho?



[Be_on_edge]

primeiro definir caminho e seção, então você pode ativar essas opções



[Albisbaralbi]

Foi muito mais fácil do que o esperado. e agora como posso definir essas opções de comando como parâmetros?

Como mencionado, eu tenho que interface se com bancada de trabalho da ansys para fazer simulações e tentar otimizar a geometria. para fazer isso eu preciso ver como certos parâmetros, como passo ou conecidade, afetam a tendência de esforços e deformações. para fazer isso, no entanto, eu devo impor estes como parâmetros já em si mesmo.

Eu já tentei colocar uma cota nos lados da seção quadrada básica, por exemplo, mas uma vez colocado no entanto não foi possível alterá-la. ou mesmo trivialmente no comprimento total do instrumento, não é, no entanto, então editável uma vez dado o comando da protusão e criou o objeto.

Enquanto isso Muito obrigado pela ajuda que já me deste. Tinha a certeza que era uma limitação da licença de estudante.



[Be_on_edge]

Foi muito mais fácil do que o esperado. e agora como posso definir essas opções de comando como parâmetros?

Como mencionado, eu tenho que interface se com bancada de trabalho da ansys para fazer simulações e tentar otimizar a geometria. para fazer isso eu preciso ver como certos parâmetros, como passo ou conecidade, afetam a tendência de esforços e deformações. para fazer isso, no entanto, eu devo impor estes como parâmetros já em si mesmo.

Eu já tentei colocar uma cota nos lados da seção quadrada básica, por exemplo, mas uma vez colocado no entanto não foi possível alterá-la. ou mesmo trivialmente no comprimento total do instrumento, não é, no entanto, então editável uma vez dado o comando da protusão e criou o objeto.

Enquanto isso Muito obrigado pela ajuda que já me deste. Tinha a certeza que era uma limitação da licença de estudante.

você tem que inserir as ações nos esboços, após os quais esses dados estarão presentes na tabela variável junto com os valores usados como parâmetros para a criação do recurso



[Albisbaralbi]

Eu tentei inserir as probabilidades nos esboços iniciais e notei que os parâmetros também aparecem na tabela variável enquanto eu criar o recurso. No entanto, assim que eu clicar em "fim", todas as variáveis desaparecem. Só me resta um esboço de apoio que usei.



[Be_on_edge]

provavelmente você se desarrumou em filtros de tabela variável, acho que você tem a opção "última janela selecionada" em vez de configurações padrão



[Albisbaralbi]

Não toquei nos filtros. Na verdade, tenho suas próprias configurações, mas as variáveis não as vêem.



[Be_on_edge]

Eu entendo, você está desenhando no modo "corte" onde os parâmetros não estão nas características, mas na geometria.

você deve mudar para o modo "ordenado" onde você terá todos os parâmetros sempre disponíveis



[Albisbaralbi]

Sim, agora tenho todos os parâmetros na tabela variável. Muito obrigado pela sua ajuda.
