tabela, camada como autocad

[FIGOR71]

Bem, já que és tão gentil, ainda me aproveito disso:
quando eu converter de sw para autocad e decidir converter o estilo de texto nas opções, colocando o tipo verdadeiro, quando eu abrir o dwg no cartiglio os escritos vêm para mim gigantesco. Porquê? tudo o resto permanece inalterado. ...

não é que você poderia postar uma imagem desta configuração em que eu não reside?
Obrigado.



[fabioing87]

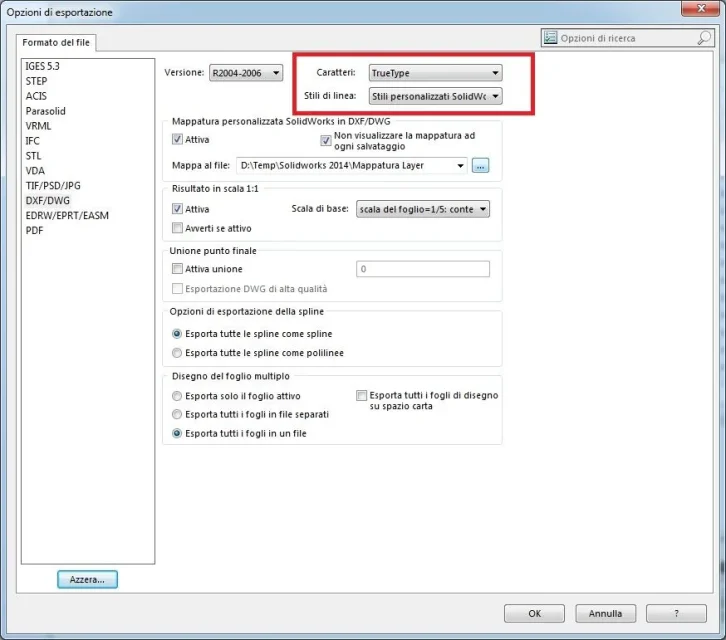

quando você mata para salvar em dwg você também pode decidir que tipo de estilos para exportar, ou aqueles de trabalhos sólidos, quidni aqueles que você usa na mesa, ou aqueles de autocad padrão... se você usar aqueles de autocad você se importa com todas as notas, cotas e escritos do cartiglio gigante com estilos como velhos 90 anos... se você usar o verdadeiro tipo verificar deixa você o estilo que você usa em sw... apenas que para mim...
Espero ter sido claro. .



[FIGOR71]

Ver anexo 41354quando você mata para salvar em dwg você também pode decidir que tipo de estilos para exportar, ou aqueles de trabalhos sólidos, quidni aqueles que você usa na mesa, ou aqueles de autocad padrão... se você usar aqueles de autocad você se importa com todas as notas, cotas e escritos do cartiglio gigante com estilos como velhos 90 anos... se você usar o verdadeiro tipo verificar deixa você o estilo que você usa em sw... apenas que para mim...
Espero ter sido claro. .

Vou trabalhar na minha janela... Não sei.



[fabioing87]

Tento dizer-te



[MassiVonWeizen]

o mapeamento de cores à direita serve no caso de que no mapaputura das entidades (quadrado central) em vez de bl, o que significa camada, uma cor é definida.
se a configuração é bylayer a cor alvo é a definida no primeiro painel que você define níveis e na verdade selecionando uin autocad a linha como formato de cor que você lê bylayer; Se a configuração é uma cor, colocamos vermelho, e você faz o mapeamento de cor transformando o vermelho de trabalhos sólidos em autocad amarelo ao selecionar a linha no último no formato de cor será marcado amarelo ou 255,255,0.
Porque farias isso? Eu não sei, mas todo mundo tem suas próprias necessidades e tem um bom tempo agarrando-se com cores e blasfemando estudos externos.

sobre a escrita do cartiglio talvez o problema está no tipo de fonte usado, ou melhor como ele gerencia essa fonte autocad. se você não tem uma fonte correspondente substituí-lo com um bigfont (se eu não me lembro mal) tentar dar uma olhada nos formatos de texto.
tomar o que é dito com cautela, pode causar reações alérgicas, misticismo e vinho mulled. Aut. min. rich.



[fabioing87]

Bom dia a todos... muito obrigado massivonweizen. . então como fonte eu uso uma fonte criada por mim que embora eu tenha inserido na pasta das fontes de janelas, até agora tudo ok, autocad me mantém o mesmo tipo de fonte, mas me amplia um pouco e eu não entendo por que, na prática ele sai do cartiglio... Acabei de fazer um teste cminhabiting na fonte e colocar arial e na verdade me mantém, como posso fazê-lo? Eu tentei colocar a escrita como um bloco, mas o mesmo problema, eu espero uma ajuda como sempre :36_3_13:



[MassiVonWeizen]

tentar copiar a fonte na pasta que você encontra indicada no autocad
Até logo. ferramentas>opções> caminho de pesquisa de arquivos de suporte



[fabioing87]

Eu copi a fonte para essa pasta, mas todas as outras fontes têm um ícone vermelho como o arquivo dxf u, enquanto eu copi a fonte clássica que tirei da pasta janelas....mas nada mudou:36_1_28:... Como faço?



[MassiVonWeizen]

E não sei, não sou um visionário. Desculpa.
anexar a fonte e um desenho com o logotipo incriminado (obviamente sem nada internamente e remover qualquer referência à empresa, se você só pode colocar o logotipo ainda melhor)



[fabioing87]

mmmmmmmmm.....como faço para anexar um arquivo dwg??? Soryyyyyyyyyy:36_9_1:



[MassiVonWeizen]

Meu Deus...
para anexar um arquivo ir ao modo avançado e encontrar o marfim da fatia de gráfico. arquivos ir zipado
Não anexes o dwg que não faço nada.
anexar fonte e design sólido.
