لعرض الفخار في معرض قادم ، طلبت مني زوجتي تصميم وبناء طاولات بيضاوية مخصصة سيكون من السهل تجميعها ونقلها بين العروض. منذ أن صممت طاولات من قبل ، كان لدي بعض الأفكار ، لذلك فتحت Solidworks وحصل على العمل.
Solidworks CAD تصميم
لقد بدأت مع الجزء العلوي البيضاوي.
يجعل الجزء العلوي الكبير من الصعب تخزينه في منطقة صغيرة ، لذا فإن قطعه إلى نصفين يساعد على تقليل البصمة عند تعبئته في سيارة الدفع الرباعي أو الشاحنة.

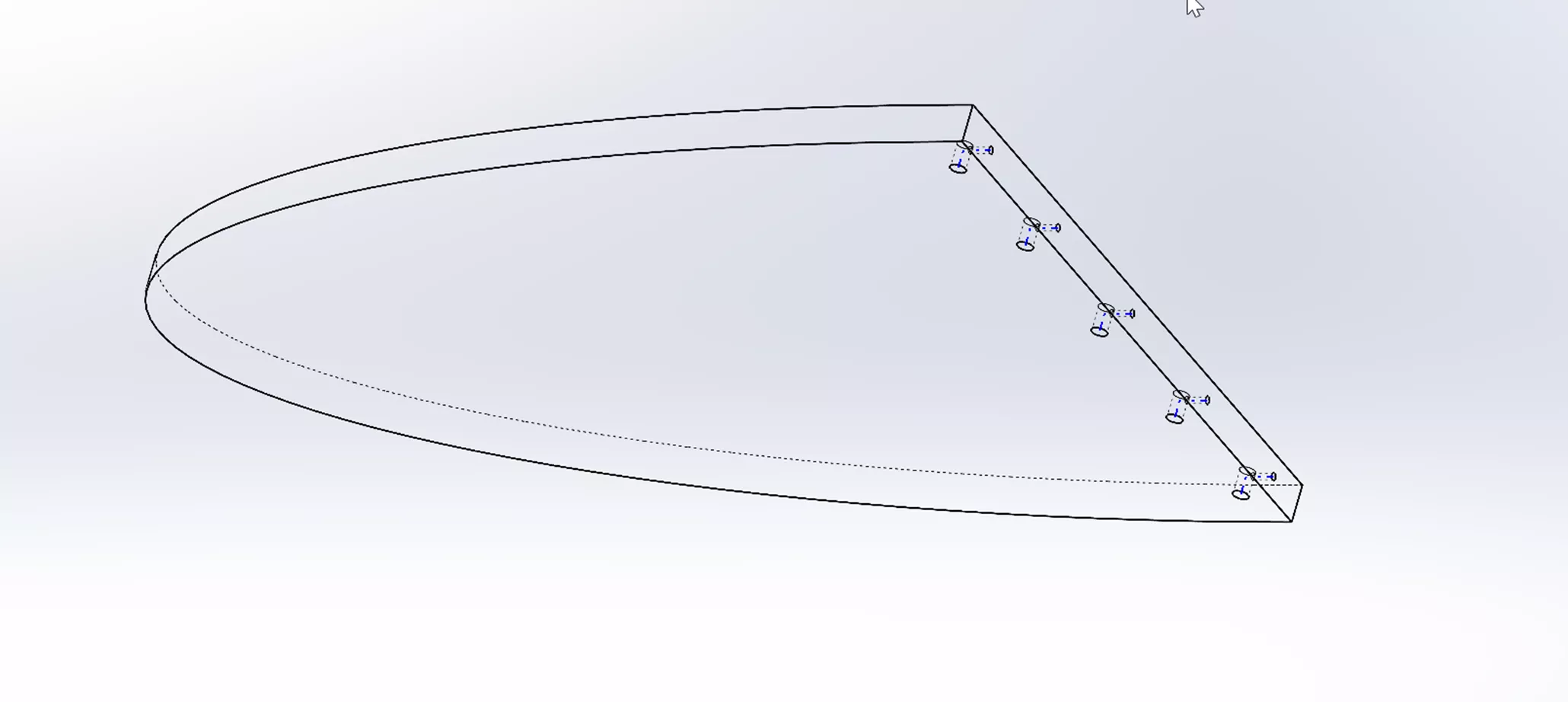

بعد ذلك ، أحتاج إلى أجهزة لربط الاثنين معًا. لذلك ، أخرجت الثقوب للأجهزة.
سأضيف فتحات للبسكويت القابل للإزالة لضمان المحاذاة المناسبة.
الآن ، أريد إضافة فتحة في الجزء السفلي من الجدول للإطار الذي يدعم الطاولة.

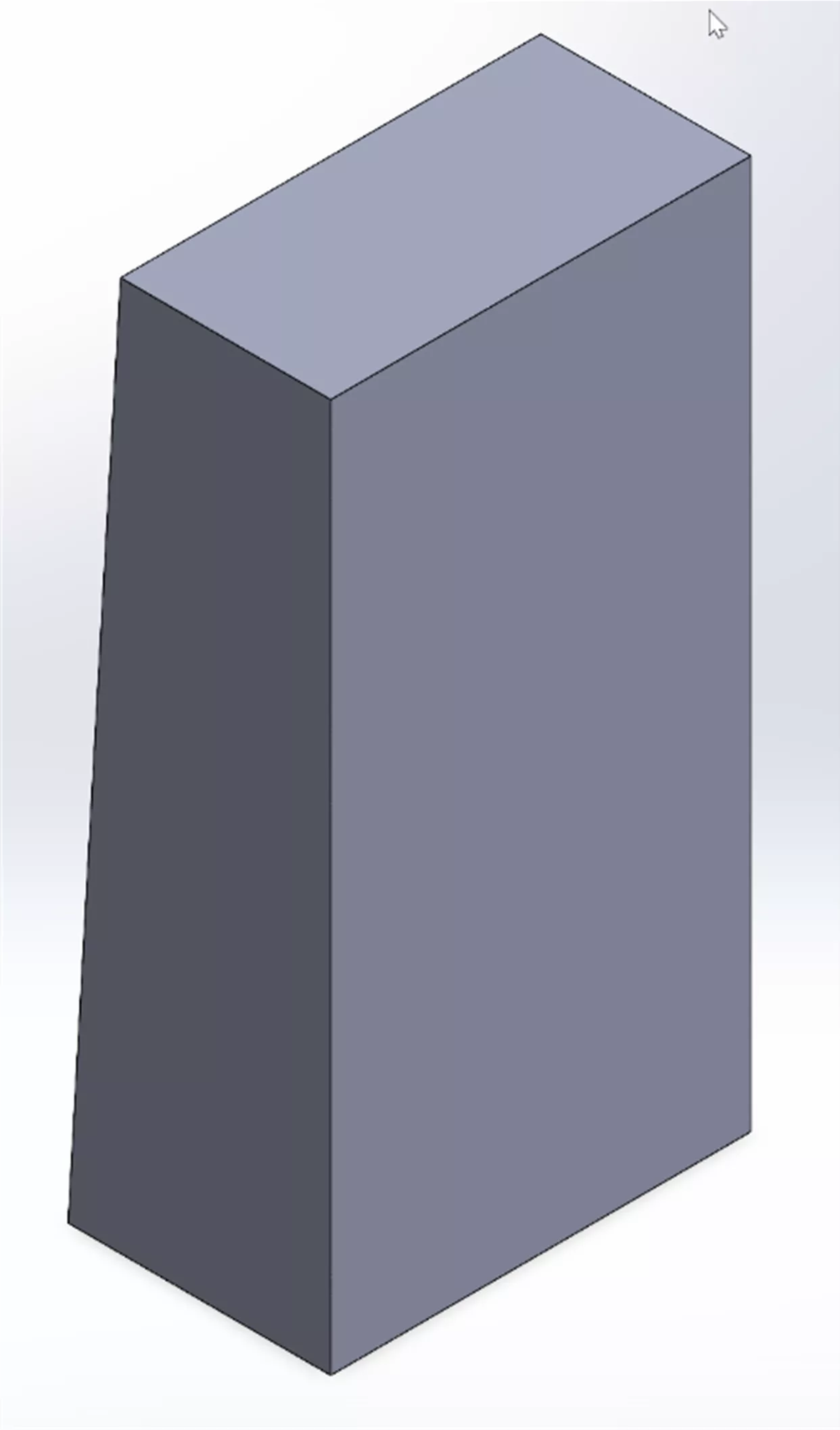

الآن بعد أن تم الانتهاء من الجزء العلوي ، يمكنني صنع الساقين. أنا أحب التصميمات المتماثلة. يمكنني إنشاء جزء واحد يعمل لكلا الجانبين ، والحفاظ على التصميم بسيطًا وأنيقًا.

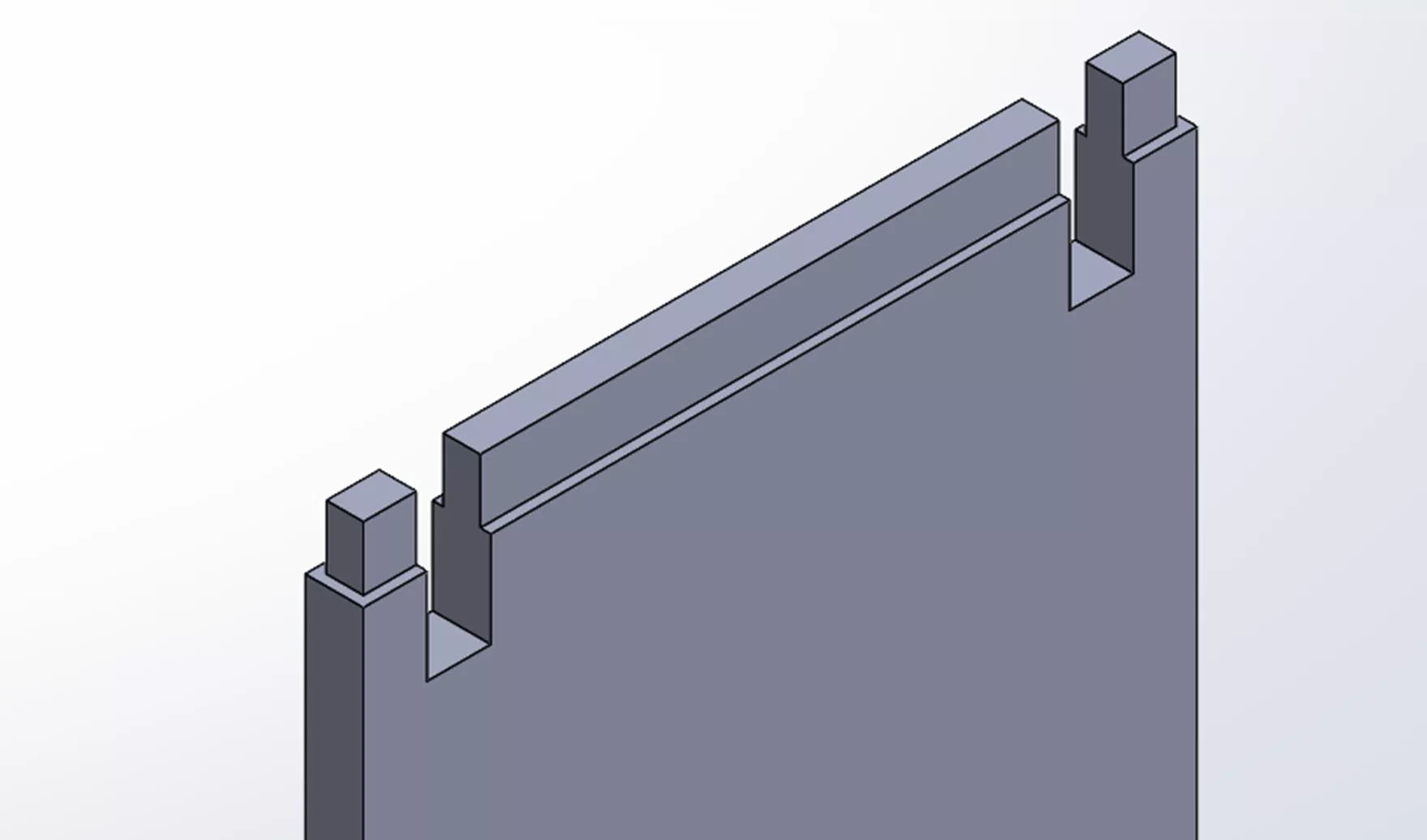

للحفاظ على التصميم سهل التجميع ، أحتاج إلى إجراء تخفيضات للأعضاء المتقاطعين الذين سيدعمون الطاولة وإضافة صلابة إلى الأرجل.
بعد ذلك ، سأحتاج إلى فتحة أخرى أقل ، ولكن هذا لعضو واحد متقاطع.
دعونا نضع هذه في مجموعة Solidworks ونرى كيف تبدو.
يمكنني استخدام المعلومات التي أجمعها باستخدام أداة القياس لتحديد حجم الدعم المتقاطع.
أولاً ، يدعم صليب الطاولة الذي يسير تحت الجزء العلوي من الجدول.
بعد ذلك ، سأقوم بتصميم الدعم المركزي للفتحة التي أضفتها بالقرب من أسفل الساقين.
لضمان أن هذا لن ينهار ، أضفت بعض الثقوب في هذا الدعم للأوتاد للاحتفاظ بها في مكانها ، مما يوفر القوة بدون أجهزة إضافية.
الآن ، سأضيف هذه إلى التجميع ، وأرى كيف تبدو الأمور.
أخيرًا ، سأجعل تلك الأوتاد البسيطة للعضو المتقاطع السفلي.
بعد تجميع جميع الملفات في Solidworks وجعل بعض التعديلات ، حان الوقت لطلب الخشب والسحابات.
نظرًا لأنني أقوم بعمل ثلاثة جداول مختلفة الحجم ، تمكنت من تكوين الميزات والرسومات في الأجزاء لإنشاء جميع الأحجام.

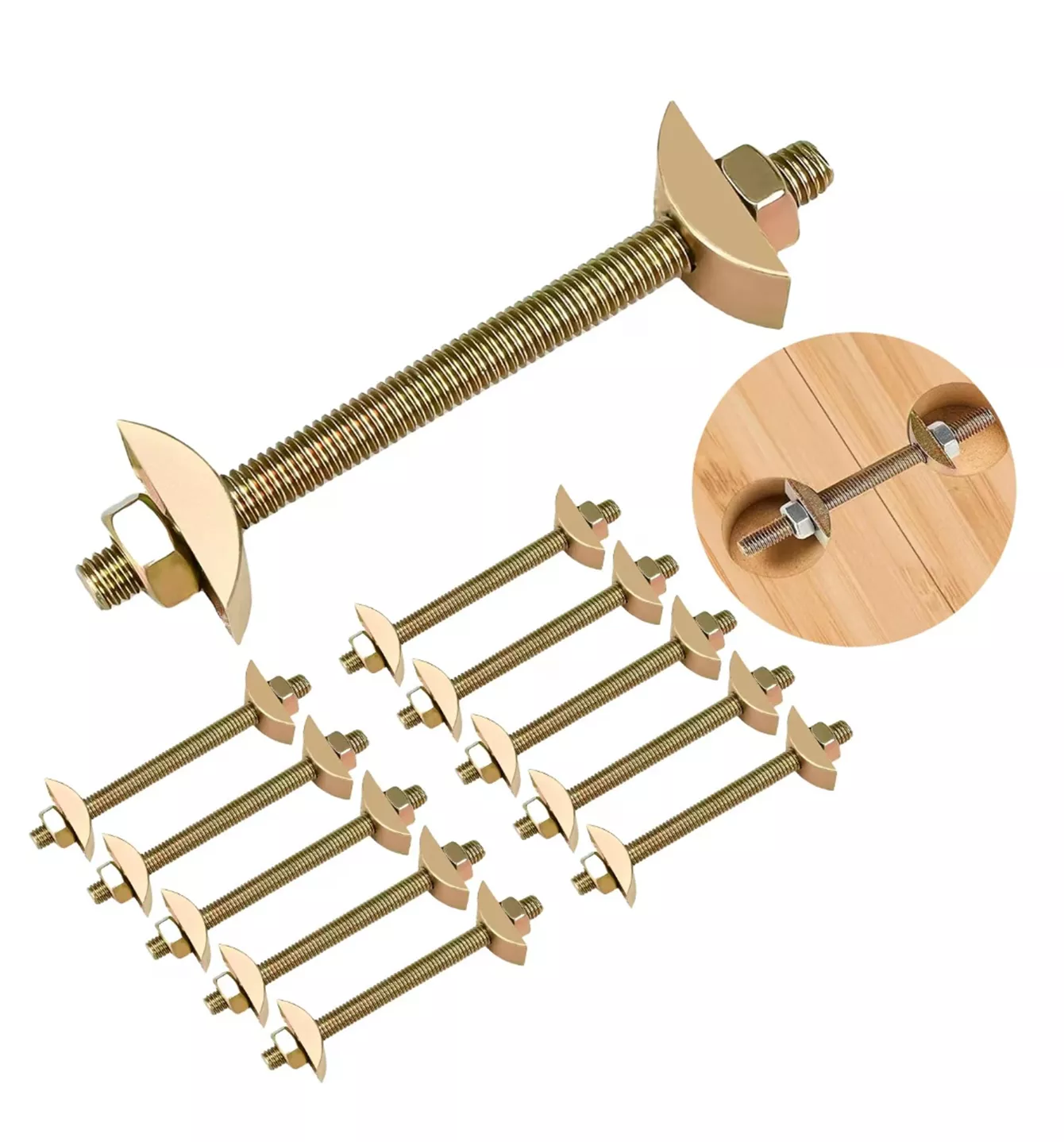

فيما يلي نوع الأجهزة التي استخدمتها لربط نصفي الطاولة معًا.
تجميع الطاولات في المتحف
بعد بناء الجداول وانتهاءها ، وصلنا إلى المتحف لإعداد العروض.

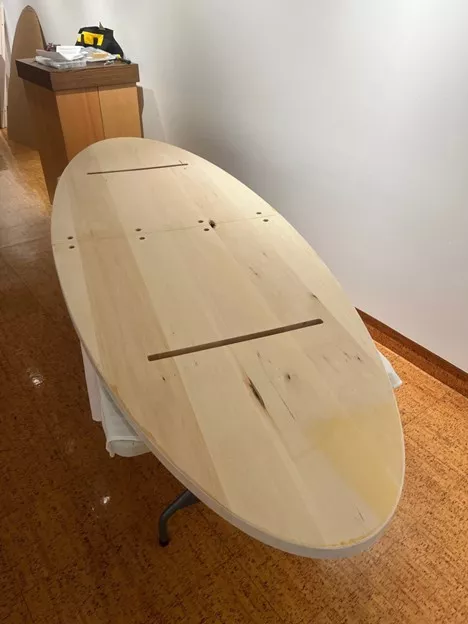

أولا الطاولة.
ثم الساقين ، والدعامات المتقاطعة ، والأوتاد ،

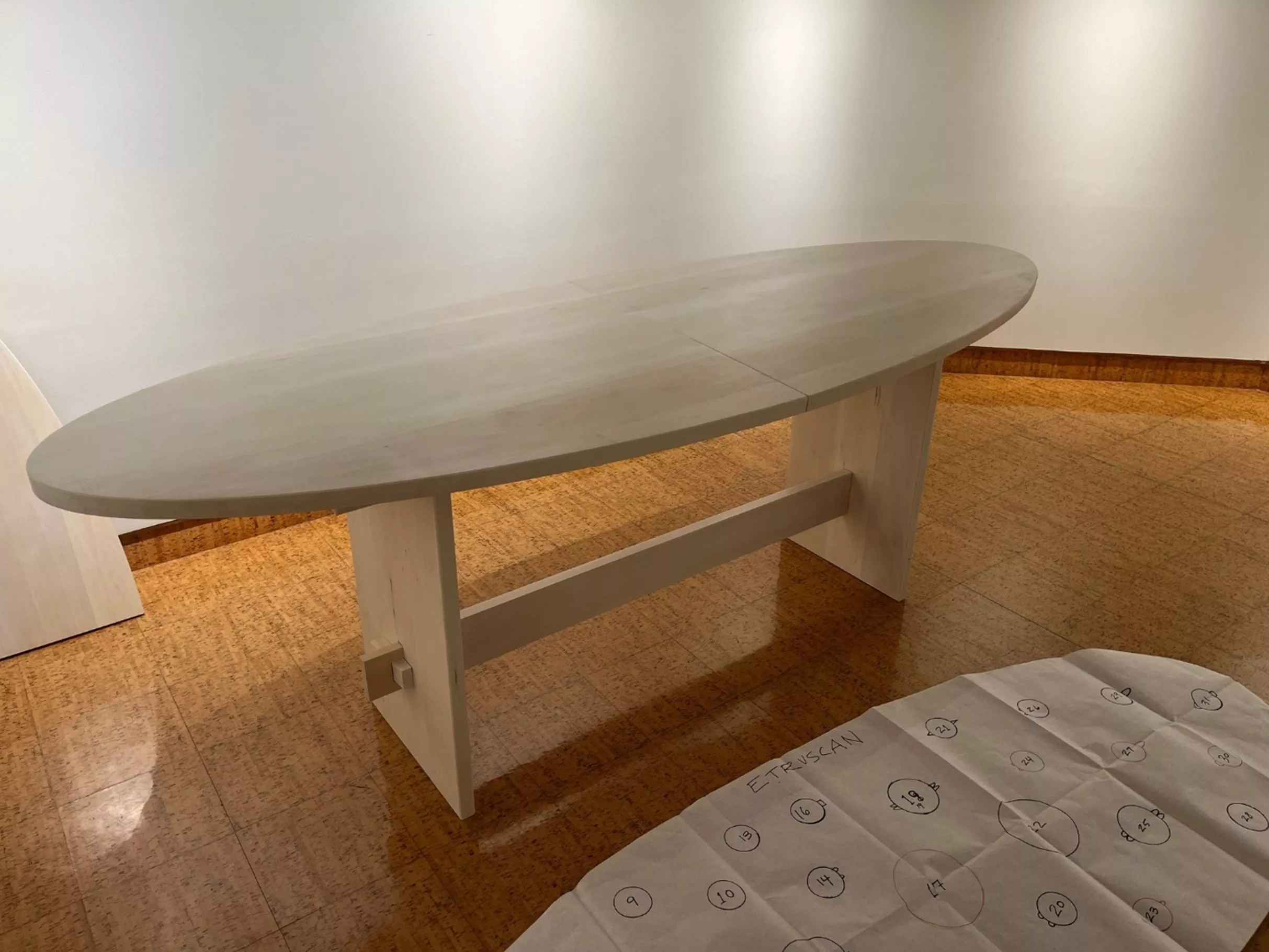

الآن ، سأضع الطاولة على الساقين.

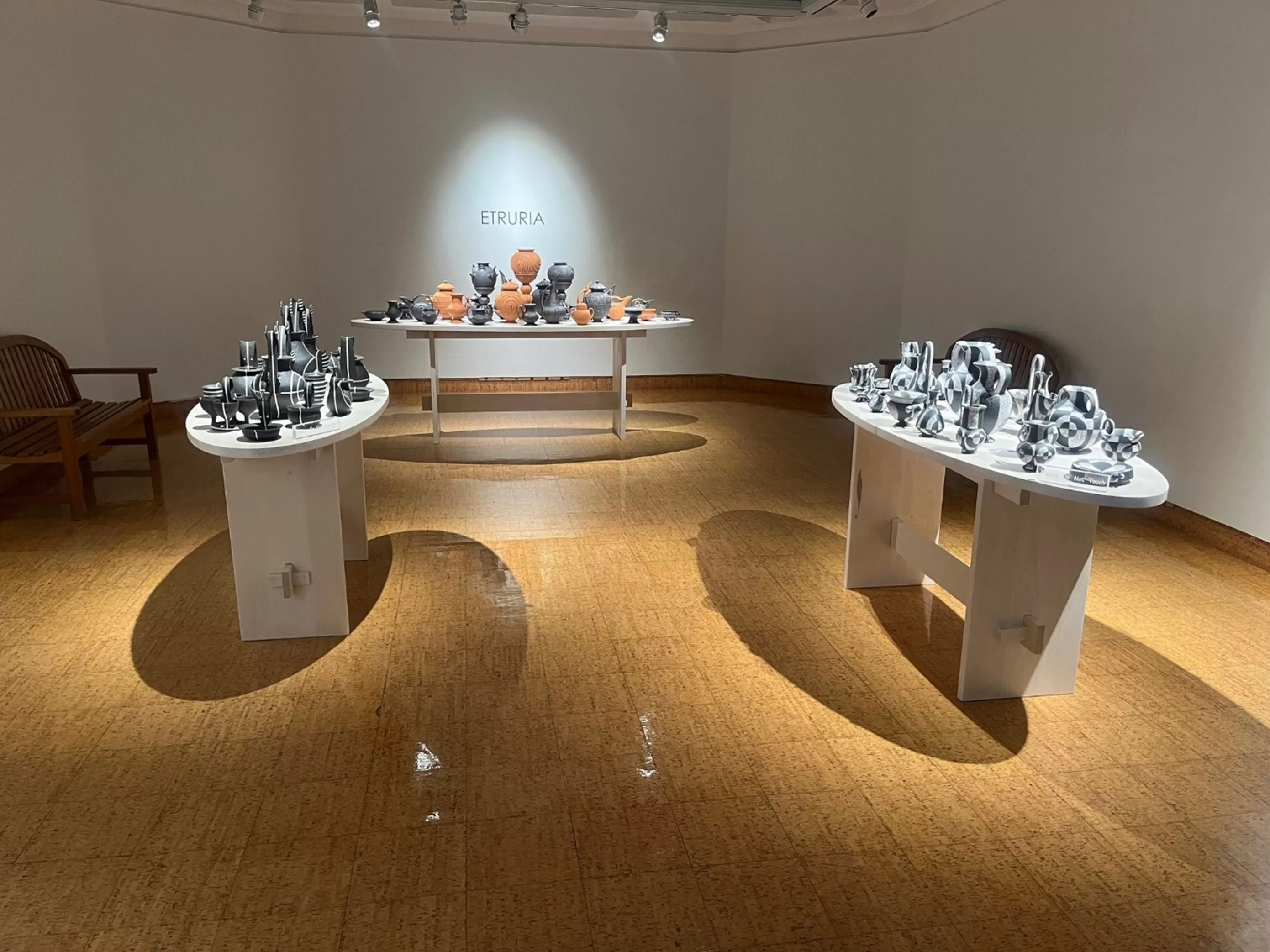

وهنا هي النتيجة النهائية!
