Variabili Solidworks/solidedge

  • Ersteller Ersteller erik.bo
  • Erstellt am Erstellt am

erik.bo

Guest
bye to all,
ich wollte fragen, ob jemand über die existenz eines befehls wusste, ähnlich wie die paritetischen variablen im soldat.

für diejenigen, die es nicht in solidedge kennen funktioniert wie diese: in einer elterngruppe wählen sie ein subaxieme und ich kann die variablen oder parameter ändern (zit, entfernungen, etc.)
weiß irgendjemand, wie man das gleiche in solidworks macht? ich habe es versucht, aber ich konnte nicht. ok sie können die konfigurationen ändern, aber wenn ich zum beispiel 3 abstände in 3 unterachsen einstellen möchte, sollte ich sie frei lassen oder die konfigurationen bereits mit den werten erstellt haben.

wenn mir jemand helfen kann, wäre ich so dankbar!
dank an alle hallo

wenn ich mich nicht schlecht erinnere, und es ist möglich, da es ein paar monate ist, dass ich nicht meine hände auf swx, sie können auf die merkmale jedes teils zugreifen, ohne teil zu ändern, wie es in fester kante passiert. erweitern sie einfach den teil im axiembaum, um die eigenschaften zu ändern. dies macht die verwendung von paritetischen variablen teilweise unnötig, ich denke mir.

erik.bo schrieb:
bye to all,
ich wollte fragen, ob jemand über die existenz eines befehls wusste, ähnlich wie die paritetischen variablen im soldat.

für diejenigen, die es nicht in solidedge kennen funktioniert wie diese: in einer elterngruppe wählen sie ein subaxieme und ich kann die variablen oder parameter ändern (zit, entfernungen, etc.)
weiß irgendjemand, wie man das gleiche in solidworks macht? ich habe es versucht, aber ich konnte nicht. ok sie können die konfigurationen ändern, aber wenn ich zum beispiel 3 abstände in 3 unterachsen einstellen möchte, sollte ich sie frei lassen oder die konfigurationen bereits mit den werten erstellt haben.
Zum Vergrößern anklicken....
ich weiß nicht, ob ich nicht weiß, was du nicht mit swx machen kannst.
ich glaube nicht, dass es entweder um quoten oder einschränkungen von teilen und unter-assien aus dem haupt-axiem geht, denn um dies zu tun, wählen sie einfach quoten oder einschränkungen, wo immer sie vernichtet werden, und ändern sie sie dann.

marcof schrieb:
ich bin neugierig, wie / wann verwenden sie diese paritetischen variablen?
Zum Vergrößern anklicken....
einen teil/subassiem im rahmen von zusammen ändern zu können, ohne ihn bei der bearbeitung öffnen zu müssen, auch wenn die bearbeitung des teils es auch im rahmen von baugruppen tun kann.
http://www.youtube.com/watch?v=zupp517he_ipraktisch mit dem befehl "paritetic variabel" öffnet die variable tabelle dieses teils/subassiems, die sie und von der tastatur interessiert, können sie die parameter ändern (jetzt jemand, den wir kennen, mag schwach) und der teil ändert sich sofort.

tatsächlich unter dieser aprticularen swx-auftritt ist agiler, obwohl manchmal ein wenig riskant: einmal habe ich auf einen teil geklickt und "kreuz" gedrückt, weil ich wollte, es aus dem axiem zu beseitigen, aber wie ich auf einen männlichen kosmetischen faden anstelle auf einer seitenfläche geklickt hatte, löschte er den faden auf der seite anstatt des axiemteils! dies mit, wenn es nicht möglich gewesen wäre, weil, wenn sie zusammen sind, können sie keine funktionen oder gesichter von aprti wählen, aber nur ganze teile, außer wenn sie messungen offensichtlich platzieren oder durchführen.

cacciatorino schrieb:
einen teil/subassiem im rahmen von zusammen ändern zu können, ohne ihn bei der bearbeitung öffnen zu müssen, auch wenn die bearbeitung des teils es auch im rahmen von baugruppen tun kann.
http://www.youtube.com/watch?v=zupp517he_ipraktisch mit dem befehl "paritetic variabel" öffnet die variable tabelle dieses teils/subassiems, die sie und von der tastatur interessiert, können sie die parameter ändern (jetzt jemand, den wir kennen, mag schwach) und der teil ändert sich sofort.
Zum Vergrößern anklicken....
ich verstehe. ich erinnere mich, dass, als ich versuchte, ob (die v14 vielleicht..) zusammen mit dem klick die gesamte komponente ausgewählt wurde.
für "erik.bo" : mit swx haben sie direkten zugriff auf die änderung der merkmale, einschränkungen des assieme, des subassiems, des einzelnen sketc. rechtsklicken sie auf ein gesicht und finden sie "modification skizze" "modifiziert feature" "ändert einschränkungen usw. auch wenn sie in einem geschachtelten teil innerhalb einer unterachse sind.

cacciatorino schrieb:
einen teil/subassiem im rahmen von zusammen ändern zu können, ohne ihn bei der bearbeitung öffnen zu müssen, auch wenn die bearbeitung des teils es auch im rahmen von baugruppen tun kann.
http://www.youtube.com/watch?v=zupp517he_ipraktisch mit dem befehl "paritetische variablen" öffnet die variable tabelle dieses teils / subassiems, die sie und von der tastatur interessiert, können sie die parameter ändern (jetzt jemand, der wir gut kennen könnte verblassen) und der teil ändert sich sofort.

tatsächlich unter dieser aprticularen swx-auftritt ist agiler, obwohl manchmal ein wenig riskant: einmal habe ich auf einen teil geklickt und "kreuz" gedrückt, weil ich wollte, es aus dem axiem zu beseitigen, aber wie ich auf einen männlichen kosmetischen faden anstelle auf einer seitenfläche geklickt hatte, löschte er den faden auf der seite anstatt des axiemteils! dies mit, wenn es nicht möglich gewesen wäre, weil, wenn sie zusammen sind, können sie keine funktionen oder gesichter von aprti wählen, aber nur ganze teile, außer wenn sie messungen offensichtlich platzieren oder durchführen.
Zum Vergrößern anklicken....
dies der angriff auf die gerahmte wand und wenn der arzt kommt, zeige ich es als beweis, dass ich eine gesunde und robuste verfassung bin, während um dort wilde narren sind, die "autorisieren" schaffen alptraum probleme zu beweisen, dass sie in der lage sind, sie mit techniken aus "brainwash" zu lösen.

p.s.: verhaftung, sie sollten dich reinlegen!
:smile:

cacciatorino schrieb:
einen teil/subassiem im rahmen von zusammen ändern zu können, ohne ihn bei der bearbeitung öffnen zu müssen, auch wenn die bearbeitung des teils es auch im rahmen von baugruppen tun kann.
http://www.youtube.com/watch?v=zupp517he_ipraktisch mit dem befehl "paritetic variabel" öffnet die variable tabelle dieses teils/subassiems, die sie und von der tastatur interessiert, können sie die parameter ändern (jetzt jemand, den wir kennen, mag schwach) und der teil ändert sich sofort.

tatsächlich unter dieser aprticularen swx-auftritt ist agiler, obwohl manchmal ein wenig riskant: einmal habe ich auf einen teil geklickt und "kreuz" gedrückt, weil ich wollte, es aus dem axiem zu beseitigen, aber wie ich auf einen männlichen kosmetischen faden anstelle auf einer seitenfläche geklickt hatte, löschte er den faden auf der seite anstatt des axiemteils! dies mit, wenn es nicht möglich gewesen wäre, weil, wenn sie zusammen sind, können sie keine funktionen oder gesichter von aprti wählen, aber nur ganze teile, außer wenn sie messungen offensichtlich platzieren oder durchführen.
Zum Vergrößern anklicken....

Er Presidente schrieb:
und wenn der arzt kommt, werde ich dir zeigen, wie nachweis, dass sie gesund und robust sind, während in der umgebung gibt es wilde narren, die "autorisieren" schaffen alptraum-probleme zu beweisen, dass sie sie mit "brainwashing" techniken lösen können.

p.s.: verhaftung, sie sollten dich reinlegen!
:smile:
Zum Vergrößern anklicken....
!
:hahahah:

sampom schrieb:
zu mir ist die übersetzung gepaart (..peripatetiche?) die perplime:biggrin:.
Zum Vergrößern anklicken....
in der tat, "diese paritetics scheinen wie parotis, eine art infektionskrankheit, dass, wenn sie es als kind nehmen, dann als ein großes sie antikörper haben und sie können einen kontext wie osd verwenden, ohne in die matti zu gehen. richtig, präsident? sie bekennt, dass sie als kind die paritetische variable genommen haben! :smile:

ihr macht gut!
übersetzung ist "peer variablen" in werkzeugen.
ich weiß, dass sie in sw auf die quoten und kupplungen der unterachse zugreifen können, ohne sie zu öffnen, aber sie müssen sie im baum suchen!
wir meinen, ich liebe sw, aber mit verfestigung z.b. innerhalb der maschinenachse kann ich durch diese gesegneten größen die breite eines transportbandes oder mobildrahtes oder eines separators oder den abstand eines steckdosenkopfes ändern, um einige beispiele zu machen. logischerweise sind diese entfernungen datenzwänge in unter-assistenzen. ich weiß nicht, dass es mir bequem ist.
oder wenn mir jemand sagt, dass es einen weg gibt, in einem subaxieme einen oder mehrere "empfindliche" zwänge für das projekt hervorzuheben, dass ich mich oft ändern muss und dass es dann einfach ist, sie auszuwählen und sie im allgemeinen äxiem zu ändern, für mich ist es okay das gleiche.

du hättest herausfinden sollen, was ich brauche. .

erik.bo schrieb:
du hättest herausfinden sollen, was ich brauche. .
Zum Vergrößern anklicken....
ich habe sehr gut verstanden, aber ich weiß nicht genug swx, um ihnen zu sagen, ob dieser befehl existiert oder nicht.

ich verkünde auch die paritetischen variablen, um mich im baum des modells suchen zu müssen, aber ich denke, sobald die gewohnheit mehr oder weniger gleich ist.

erik.bo schrieb:
ihr macht gut!
übersetzung ist "peer variablen" in werkzeugen.
ich weiß, dass sie in sw auf die quoten und kupplungen der unterachse zugreifen können, ohne sie zu öffnen, aber sie müssen sie im baum suchen!
wir meinen, ich liebe sw, aber mit verfestigung z.b. innerhalb der maschinenachse kann ich durch diese gesegneten größen die breite eines transportbandes oder mobildrahtes oder eines separators oder den abstand eines steckdosenkopfes ändern, um einige beispiele zu machen. logischerweise sind diese entfernungen datenzwänge in unter-assistenzen. ich weiß nicht, dass es mir bequem ist.
oder wenn mir jemand sagt, dass es einen weg gibt, in einem subaxieme einen oder mehrere "empfindliche" zwänge für das projekt hervorzuheben, dass ich mich oft ändern muss und dass es dann einfach ist, sie auszuwählen und sie im allgemeinen äxiem zu ändern, für mich ist es okay das gleiche.

du hättest herausfinden sollen, was ich brauche. .
Zum Vergrößern anklicken....
vielleicht verstehen wir nicht, wie viel veränderung sie schieben möchten (was dann alles davon abhängt, wie sie modelliert und assiemiert).
aber einfach, ohne aus dem baum zu wechseln, für die chancen (beide skizze und funktion) doppelklicken sie auf das element (auf jeder ebene der nistung wird gefunden) und doppelklicken sie auf den anteil zu ändern.
für einschränkungen, klicken sie mit der rechten maustaste auf den teil und wählen sie sichtkupplungen; von hier aus können sie alle änderungen vornehmen, die sie wünschen (oder besser als sie können).

grüße
marco: lächeln:

sampom schrieb:
vielleicht verstehen wir nicht, wie viel veränderung sie schieben möchten (was dann alles davon abhängt, wie sie modelliert und assiemiert).
aber einfach, ohne aus dem baum zu wechseln, für die chancen (beide skizze und funktion) doppelklicken sie auf das element (auf jeder ebene der nistung wird gefunden) und doppelklicken sie auf den anteil zu ändern.
für einschränkungen, klicken sie mit der rechten maustaste auf den teil und wählen sie sichtkupplungen; von hier aus können sie alle änderungen vornehmen, die sie wünschen (oder besser als sie können).
Zum Vergrößern anklicken....
vielleicht bin ich falsch, und "sie zahlen mich", aber wenn ich diese tabelle gut verstehe, ist es eine zusammenfassung der variablen. haupt sie müssen sich entscheiden, in dieser tabelle zu sammeln, um sie schnell zurückzurufen. ich habe nicht verstanden, ob die tabelle für jeden teil ist oder sich im hauptaxiem befindet.
wenn es sich im hauptaxiem befindet, kann es tatsächlich bequem sein, auch diese art der kontrolle der quoten, die sie nicht zwingen, sich zu erinnern, wo es ist, in einer reihe von 5000 komponenten, die die länge des gesamten ambadam befiehlt.
in swx können sie es mit der datentabelle in der axieme tun, schade, dass sie nicht einmal die werte der merkmale und kopplungen quoten, sondern nur die der layout skizzen des hauptaxiems nehmen
dieses "memotac" [cit. Assessore Cangini :smile: ] parise ist interessant.

marcof schrieb:
in swx können sie es mit der datentabelle in der axieme tun, schade, dass sie nicht einmal die werte der merkmale und kopplungen quoten, sondern nur die der layout skizzen des hauptaxiems nehmen
dieses "memotac" [cit. Assessore Cangini :smile: ] parise ist interessant.
Zum Vergrößern anklicken....

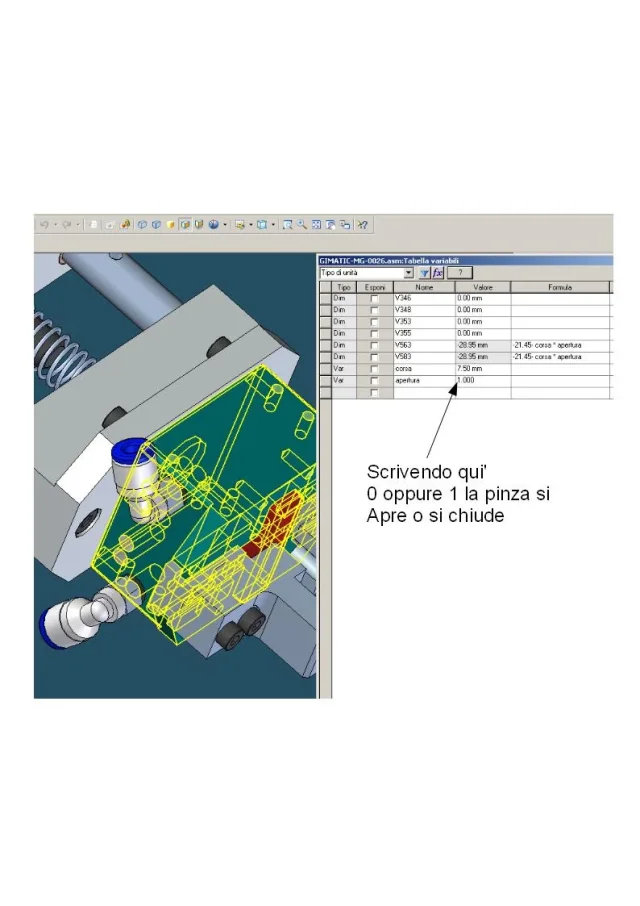

nein, in der tabelle siehe alle die variablen des zu wählenden teils (oder subassieme) funktioniert wie folgt:

1) klicken sie auf den befehl "paritetic variable"
2) klicken sie auf den teil/unterstützung, der sie interessiert
3) öffnet automatisch die variablentabelle mit allen variablen des ausgewählten teils.

die sache ist, wenn sie die variablen umbenennen können. er nennt sie standardmäßig v221, v222, v223 etc., aber sie können sie als "a", "interasse", "numer_ripetizioni_rulliera" etc. umbenennen, so dass sie sie sofort in der tabelle finden können.
die sache ist bequem, auch wenn variablen befehl durch ausdrücke die größe eines modells.
wenn ich beispielsweise in swx den wert "b" ändern muss, der eine bestimmte quote durch:

d2@schizzo5 = b + 10

wo b eine allgemeine variable ist, kann ich dies tun, ohne den betroffenen teil in veränderung zu öffnen?

an sich ist ein sehr bequemer befehl, ich benutze es besonders, um zylinder oder pneumatische tastaturzange zu öffnen und zu schließen, ohne dass ich gehen muss, um die strenge zu wählen oder die komponente in veränderung zu öffnen.


Anhänge

  • variabili.jpg
    73,5 KB · Aufrufe: 21
