doking
Guest
Wenn Sie versuchen, sich besser zu erklären? !
meacmae
Guest
Strangführungslinie ok
Wie stelle ich ucs? Wo? Können Sie Bild senden?
Welche Parameter geben Sie?
können Sie das Ergebnis posten?
Wie stelle ich ucs? Wo? Können Sie Bild senden?
Welche Parameter geben Sie?
können Sie das Ergebnis posten?
doking
Guest
meacmae
Guest
Ich sehe, dass Sie durch Ändern der Achsen im Vergleich zu meiner Datei extrudiert haben, ich denke, es ist ein Problem, weil für mich der Abschnitt immer horizontal oder alle in der gleichen Höhe in z, während die Führungslinie muss von verschiedenen z
doking
Guest
aber die Ucts verhängen es zu Ihrem Gefallen!
Mal sehen, was mit dir los ist?
Mal sehen, was mit dir los ist?
meacmae
Guest
Das kommt mir aus.
das Problrma ist, dass die Leitlinie und ein 3dpoly so kann es alle verschiedenen z Punkte haben.
in meinem Beispiel nahm ich Punkt 1 der Leitlinie und ich brachte es auf Höhe -30, weil bevor es zu horizontal war vielleicht verwirrt Ideen.
zu mir geht der Abschnitt horizontal dann nicht richtig und dann Extrusion auf Trajektorie
das Problrma ist, dass die Leitlinie und ein 3dpoly so kann es alle verschiedenen z Punkte haben.
in meinem Beispiel nahm ich Punkt 1 der Leitlinie und ich brachte es auf Höhe -30, weil bevor es zu horizontal war vielleicht verwirrt Ideen.
zu mir geht der Abschnitt horizontal dann nicht richtig und dann Extrusion auf Trajektorie
Anhänge
meacmae
Guest
immer auf Hilfe warten!!
Ezio Olivato
Guest
Aber tut mir leid, wenn Sie den geompiatta Befehl auf die Trajektorie anwenden, und dann tun Sie die Fernextrusion, kommt es nicht, wie Sie möchten?
Sorridi
Guest
Er will keine flache Extrusion. andernfalls wäre es genug gewesen, den pline3d zu ebnen (ohne sogar den geompiatta zu stören, war es genug, den pline3d mit einem pline2d neu zu berechnen).
er will, dass der Extrusionsweg in 3d ist, entlang der pline3d.
aber wenn Sie zum Extrudieren gehen, nur wegen der langen z-Variation, in den Autokaden-Kurven (korrekt) die Geometrie extrudiert werden, und die resultierende solide "sell" aus seiner Vertikalität.
Und das will er nicht.
Das würde jemanden nehmen, der über Autocad weiß.
er will, dass der Extrusionsweg in 3d ist, entlang der pline3d.
aber wenn Sie zum Extrudieren gehen, nur wegen der langen z-Variation, in den Autokaden-Kurven (korrekt) die Geometrie extrudiert werden, und die resultierende solide "sell" aus seiner Vertikalität.
Und das will er nicht.
Das würde jemanden nehmen, der über Autocad weiß.
meacmae
Guest
Lächeln zentrierte das Problem 100% endlich!!! dient nun der Lösung, die Kristall scheint gefunden zu haben, aber nicht als!!!
doking
Guest
Sorridi
Guest

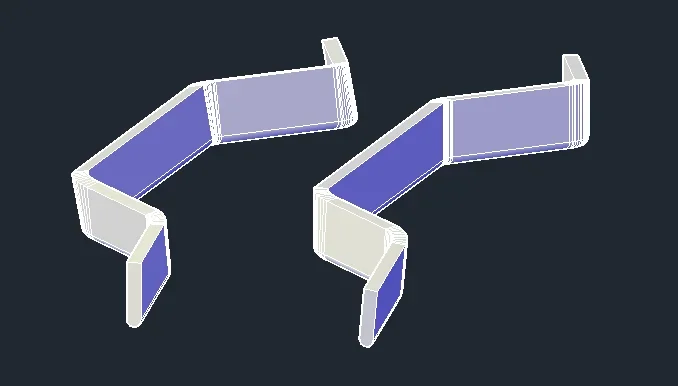

wir nennen a, b, c, d, und f die verschiedenen Vertiken, von der nächsten in Ihrer Ansicht und f der weiter.
im linken Feststoff, von bis zu b, dann b-c bellt richtig verlassen und bleibt bis f disembarked.
in den richtigen festen Teilen bereits von bis zu b abgelöst, noch abgelenkt b-c, dann Richten Sie bis f (als ob Sie von f zu a extrudiert hatten).
im rechten Festkörper befindet sich dann in einer Zeit, in der der Feststoff nicht senkrecht zum Pfad endet, sondern mit einem gekippten Abschnitt in der Anlage.
im linken Feststoff, von bis zu b, dann b-c bellt richtig verlassen und bleibt bis f disembarked.
in den richtigen festen Teilen bereits von bis zu b abgelöst, noch abgelenkt b-c, dann Richten Sie bis f (als ob Sie von f zu a extrudiert hatten).
im rechten Festkörper befindet sich dann in einer Zeit, in der der Feststoff nicht senkrecht zum Pfad endet, sondern mit einem gekippten Abschnitt in der Anlage.
doking
Guest
Lächeln, aber mit "sbarellate" was meinst du?
Joseph
Guest

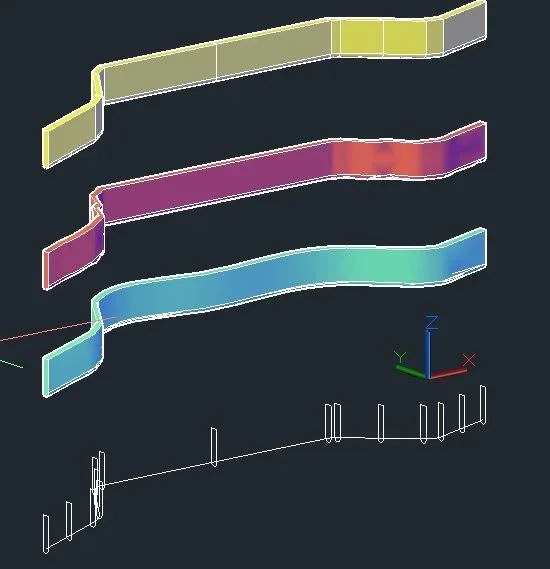

Wenn es nicht streng bindend ist, dem pl3d zu folgen, könnten Sie Loft verwenden, nachdem Sie einige Abschnitte, zuerst auf die Extremen und in den mittleren Punkten der einzelnen Striche platziert haben, und dann möglicherweise sie, insbesondere in gebogenen Abschnitten, um die Genauigkeit zu erhöhen.
3 Fälle, beginnend von unten, entsprechen 3 Loft-Optionen, geglättet, normal zu allen Abschnitten, gefüttert.
3 Fälle, beginnend von unten, entsprechen 3 Loft-Optionen, geglättet, normal zu allen Abschnitten, gefüttert.
Anhänge
Sorridi
Guest
Ich meine, wenn man es von oben betrachtet (Pflanze) sollte man nie Seitenflächen sehen.
Wenn du sie siehst, stürmt die feste "Sbarella" wie ein Betrunkener.
Anhänge
Ezio Olivato
Guest
Ich komme auch als Lächeln. aber dazu musste ich den Abschnitt zum Extrudieren auf den anderen Kopf des Poly3d bewegen. Oder?
Sorridi
Guest
Nein, beide Feststoffe sind falsch.
ein, weil es hässlich (die eine links), die andere, weil es das gleiche (weniger, aber das gleiche) auf dem geneigten Trakt abnimmt und ein zusätzliches Stück hat.
Ein Bewegen des Extrusionsabschnitts vom anderen Kopf wirkt sich ebenfalls negativ aus.
die Höhe der Extrusionsform, gemessen von der Mitte des Bogens unterhalb der Mitte der Oberseite, wird ein bestimmter Abstand sein.
Beim Extrudieren durch Umkehren des Startpunktes wird im gekippten Teil (was ich an der Stelle genannt habe) der Abschnitt senkrecht zur Extrusionsbahn stehen, was bedeutet, dass die vertikale Komponente (d.h. der ursprüngliche Höhenwert) in diesem Bereich größer wird.
ein, weil es hässlich (die eine links), die andere, weil es das gleiche (weniger, aber das gleiche) auf dem geneigten Trakt abnimmt und ein zusätzliches Stück hat.
Ein Bewegen des Extrusionsabschnitts vom anderen Kopf wirkt sich ebenfalls negativ aus.
die Höhe der Extrusionsform, gemessen von der Mitte des Bogens unterhalb der Mitte der Oberseite, wird ein bestimmter Abstand sein.
Beim Extrudieren durch Umkehren des Startpunktes wird im gekippten Teil (was ich an der Stelle genannt habe) der Abschnitt senkrecht zur Extrusionsbahn stehen, was bedeutet, dass die vertikale Komponente (d.h. der ursprüngliche Höhenwert) in diesem Bereich größer wird.
Ezio Olivato
Guest
An dieser Stelle denke ich, dass die beste Lösung, die von Joseph vorgeschlagen wird, wenn Sie mit dem Loft-Befehl, indem die Abschnitte entlang der Extrusionsstrecke.
Cristallo
Guest
Oh, los geht's. Entschuldige die Abwesenheit, aber ich sehe, dass du in 4 Tagen nach Lösungen gesucht hast.
So ist der Weg (der einzige Weg) das Problem der Meacmea zu lösen.
Sie nehmen den ersten Abschnitt und kopieren es mit dem Zentrum des Bogens unten (der, in dem die plinea3d beginnt) in allen Vertiken der geraden Eigenschaften.
jetzt, für reinen Komfort, ändern wir die Farbe in den ursprünglichen Abschnitt (wir machen es rot).
wir kopieren den neuen roten Abschnitt, mit dem gleichen Ausgangspunkt wie vor - Zentrum des Bogens) in allen Vertikeln der Perlen, die die Kurven darstellen.
Wir werden in der Anlage eine Reihe von Abschnitten haben, die jedoch nicht gut ausgerichtet werden, weil sie in jedem Punkt senkrecht zur pline3d stehen müssen.
für jede "Kurve"-Beschlagung der Perlen erstellen wir im Kreis für 3 Punkte auf der vorhandenen Kurve (dies wird uns die Mitte in der xy Ebene der Kurve geben).
Wir kümmern uns nicht darum, dass die Punkte anders sein werden, wir arbeiten in globalen ucs und die z des Kreiszentrums wird der z des ersten Punktes genommen, aber wir kümmern uns nicht.
Lassen Sie uns rein sehen und eins nach dem anderen, wir roar die roten Abschnitte durch den "Rad" Befehl mit "Referenz" Option.
wenn acad den Drehpunkt fragt, werden wir darauf achten, das Zentrum auszuwählen (auch wenn wir es manuell zwingen müssen).
Es ist wahr, dass wir eine Zeile auf Video sehen, aber Autocad wird das Zentrum der Sektion Bogen als Punkt nehmen.
geben Option "Referenz" acad wird nach dem ersten Punkt (gegen den Knoten des Bogens) und zweiten Punkt (ein Ende des Abschnitts, egal was), dann fragen Sie nach dem Zielpunkt und nehmen Sie die Mitte des Kreises, den wir erstellt haben.
da wir mit globalen ucs arbeiten, werden die z Unterschiede, die autocad in die Punkte fallen nicht berücksichtigt werden. nach dieser Autokad-Ebene kann das Objekt ausschließlich entlang eines trigonometrischen Kreises drehen, der auf der xy-Ebene liegt, sind Rotationen in den xz- und yz-Ebenen nicht erlaubt (es sei denn, das Rad3d-Befehl zu verwenden, aber wir werden es nicht verwenden).
dies getan, schauen in der Pflanze (command _plan), wir haben unsere pline3d mit so vielen senkrechten Linien zu den Perlen in der Richtung ändert sich, als ob es ein Wurm mit Ringen wäre.
Natürlich werden wir überprüfen, ob auch der Anfang und das Ende der geraden Striche senkrecht zu den Perlen sind. wenn sie nicht, werden wir drehen, bis sie sind (die Methode, die ich bereits erklärt habe).
Lassen Sie uns eine 3D-Ansicht auf Willen setzen, lassen Sie uns alle wahren kopierten Abschnitte unterscheiden.
Wir werden ein solides Drahtrahmen-Symilmodel sehen, aber es ist nur eine Reihe von Abschnitten, die auf einem Pfad positioniert sind.
an diesem Punkt kommt die enorme Einfachheit, den festen zu bekommen.
_loft Befehl, Sie wählen alle Abschnitte, eine nach einem, in der genauen Reihenfolge entlang der pline3d.
die Option wird "nur Abschnitte" und die Art der Oberfläche wird "regatta", ohne Verbindung.
Ich weiß schon, dass ein Freund auf diese Antwort wartete und ihm sagte: Jetzt wirst du Spaß haben! :biggrin:
Hoffen wir, dass sie mich nicht zu lange verbieten!
So ist der Weg (der einzige Weg) das Problem der Meacmea zu lösen.
Sie nehmen den ersten Abschnitt und kopieren es mit dem Zentrum des Bogens unten (der, in dem die plinea3d beginnt) in allen Vertiken der geraden Eigenschaften.
jetzt, für reinen Komfort, ändern wir die Farbe in den ursprünglichen Abschnitt (wir machen es rot).
wir kopieren den neuen roten Abschnitt, mit dem gleichen Ausgangspunkt wie vor - Zentrum des Bogens) in allen Vertikeln der Perlen, die die Kurven darstellen.
Wir werden in der Anlage eine Reihe von Abschnitten haben, die jedoch nicht gut ausgerichtet werden, weil sie in jedem Punkt senkrecht zur pline3d stehen müssen.
für jede "Kurve"-Beschlagung der Perlen erstellen wir im Kreis für 3 Punkte auf der vorhandenen Kurve (dies wird uns die Mitte in der xy Ebene der Kurve geben).
Wir kümmern uns nicht darum, dass die Punkte anders sein werden, wir arbeiten in globalen ucs und die z des Kreiszentrums wird der z des ersten Punktes genommen, aber wir kümmern uns nicht.
Lassen Sie uns rein sehen und eins nach dem anderen, wir roar die roten Abschnitte durch den "Rad" Befehl mit "Referenz" Option.
wenn acad den Drehpunkt fragt, werden wir darauf achten, das Zentrum auszuwählen (auch wenn wir es manuell zwingen müssen).
Es ist wahr, dass wir eine Zeile auf Video sehen, aber Autocad wird das Zentrum der Sektion Bogen als Punkt nehmen.
geben Option "Referenz" acad wird nach dem ersten Punkt (gegen den Knoten des Bogens) und zweiten Punkt (ein Ende des Abschnitts, egal was), dann fragen Sie nach dem Zielpunkt und nehmen Sie die Mitte des Kreises, den wir erstellt haben.
da wir mit globalen ucs arbeiten, werden die z Unterschiede, die autocad in die Punkte fallen nicht berücksichtigt werden. nach dieser Autokad-Ebene kann das Objekt ausschließlich entlang eines trigonometrischen Kreises drehen, der auf der xy-Ebene liegt, sind Rotationen in den xz- und yz-Ebenen nicht erlaubt (es sei denn, das Rad3d-Befehl zu verwenden, aber wir werden es nicht verwenden).
dies getan, schauen in der Pflanze (command _plan), wir haben unsere pline3d mit so vielen senkrechten Linien zu den Perlen in der Richtung ändert sich, als ob es ein Wurm mit Ringen wäre.
Natürlich werden wir überprüfen, ob auch der Anfang und das Ende der geraden Striche senkrecht zu den Perlen sind. wenn sie nicht, werden wir drehen, bis sie sind (die Methode, die ich bereits erklärt habe).
Lassen Sie uns eine 3D-Ansicht auf Willen setzen, lassen Sie uns alle wahren kopierten Abschnitte unterscheiden.
Wir werden ein solides Drahtrahmen-Symilmodel sehen, aber es ist nur eine Reihe von Abschnitten, die auf einem Pfad positioniert sind.
an diesem Punkt kommt die enorme Einfachheit, den festen zu bekommen.
_loft Befehl, Sie wählen alle Abschnitte, eine nach einem, in der genauen Reihenfolge entlang der pline3d.
die Option wird "nur Abschnitte" und die Art der Oberfläche wird "regatta", ohne Verbindung.
Ich weiß schon, dass ein Freund auf diese Antwort wartete und ihm sagte: Jetzt wirst du Spaß haben! :biggrin:
Hoffen wir, dass sie mich nicht zu lange verbieten!
doking
Guest
in der Praxis haben Sie ein Profil am Anfang und Ende jeder Perlen und am Anfang, Ende und Mittelpunkt jeder Kurve entlang der Perlen positioniert und haben den festen durch den Loftbefehl? Verstehst du?
