cacciatorino
Guest
: Jigggrin::
[youtube]4zshinvykf4[/youtube]
[youtube]4zshinvykf4[/youtube]
radio
Guest
Es tut mir leid, aber ich werde nicht verstehen; Wir reden wahrscheinlich über verschiedene Dinge.
wie marcof sagt, ein kleines erläuterndes Video könnte aufleuchten.
Tschüss.
cacciatorino
Guest
für die Auswahl der einzelnen Kurven hat bereits auf Sie dario reagiert, denn die zusätzlichen Klicks sind einfach, weil im Video Ich habe sowohl die Erstellung des Loches als auch die Erstellung des Bauteilmusters in der Montageumgebung eingefügt, Dinge, die Sie aus unvergleichlichen Gründen bevorzugt aus Ihrem Video evakuieren! :biggrin:
maxopus
Guest
aber es geht ... aber wie schlimm du bist, wir setzen es sowohl von Grund auf als auch mit der Schaffung des Loches, das aus undurchschaubaren Gründen sowohl in Swx als auch in sich in gleicher Weise saugen: biggrin: .... Skizze, Mitte ... Achse, mo te fo sehen aber ich.
RS4
Guest
das und was tut catia v5 hoffen, das Ziel zu zentrieren
1 zeigt Profilrohr und Kurve
2 realisiert Bohrung
3 realisiert eine Skizze von Punkten für Matrix
3 realisiert Matrix mit Punkt shizzo
Montage
1 Rohr mit Stiften
2 Matrix-Reuse erstellt in Schläuchen und Zwängen mit dedizierter Funktion
3 parametrische Veränderung durch Trennen der Matrixlöcher bewegt auch alles in der Montage assoziativ
allego video Dateien
Ich hoffe, ich war klar
Grüße
♪
für Jäger: heute Abend versuche ich von youtube zu posten
1 zeigt Profilrohr und Kurve
2 realisiert Bohrung
3 realisiert eine Skizze von Punkten für Matrix
3 realisiert Matrix mit Punkt shizzo
Montage
1 Rohr mit Stiften
2 Matrix-Reuse erstellt in Schläuchen und Zwängen mit dedizierter Funktion
3 parametrische Veränderung durch Trennen der Matrixlöcher bewegt auch alles in der Montage assoziativ
allego video Dateien
Ich hoffe, ich war klar
Grüße
♪
für Jäger: heute Abend versuche ich von youtube zu posten
cacciatorino
Guest
das Video gesehen, Frage:
Würden Sie es mit Löchern tun können, die auf dem "Rohr" des Rohres statt auf der Seite platziert sind, und dass sie senkrecht zur Skizze des Lofts in jedem Punkt stehen (Ich hoffe, erklärt zu werden)? Es wäre jedoch wie im Beispiel des ersten Videos der Diskussion.
die Tatsache ist, dass sie mir gesagt haben, also habe ich nicht persönlich überprüft, dass ein sehr High-End-Cad scheitert, wenn es das Nagelmuster tun muss: im Grunde legt ein für jedes Loch, aber sie bleiben parallel zum ersten eingefügt, anstatt der Richtung der Kurve folgen.
marcof
Guest
Festkörper
Locherstellung, Lochsatz, Einsatzteil, wiederholen entlang der Löcher[youtube]lkv407ooyuy[/youtube]
Locherstellung, Lochsatz, Einsatzteil, wiederholen entlang der Löcher[youtube]lkv407ooyuy[/youtube]
cacciatorino
Guest
Es gab keine Zweifel...
marcof
Guest
Ich weiß nicht, ob Catia der Fall ist, dass sie mit Ihnen gesprochen haben, aber in der Minute 01:31 der rs4-Videos sehen Sie, dass die Chiodini nach der Änderung der Kurve bewegt wird und bleiben mit der Achse in der gleichen Orientierung vor der Änderung, also nicht senkrecht zur Oberfläche der Tube.
Aber es scheint mir unmöglich, dass es keine Möglichkeit gibt, die Orientierung des Bauteils (oder besser, der Löcher zu halten, weil sie diejenigen sind, die die eingefügte Komponente führen...) im Vergleich zum Gesicht.
cacciatorino
Guest
aber das Bauteilmuster in der Montageumgebung in pro/e hergestellt? Wann sehen wir ihn? Und nx? :smile:
maxopus
Guest
Dass ich dir nicht traue, mache ich dir den Film, einen Mann mit wenig Glauben:
cacciatorino
Guest
Ich nehme meinen Freund, um die neue Zelle später zu kaufen! :wink:
maxopus
Guest
In der Zwischenzeit, anstatt Puxxettine, sagen Sie mir, ob Sie das tun können?http://learningexchange.ptc.com/tutorial/1382/creazione-di-serie-geometriche
maxopus
Guest
Hier sind die Serienkomponenten auf Kurve (für was Sie gerne waschen und zentrifugieren Telefone
).
im ersten Teil werden die Komponenten "die Löcherreihe" und mit der "Referenz" Option automatisch auf die Löcher gelegt.
im zweiten Teil wird die Serie auf die einzige Kurve bezogen.
in diesem Modus Ich weise darauf hin, dass es notwendig ist, die korrekte Herkunft der Serie anzugeben, um die Löcher richtig zu verfolgen.
www.aureaservizi.com/archiv/video_t...va_componenti/serie componenti curva creo.htm
).im ersten Teil werden die Komponenten "die Löcherreihe" und mit der "Referenz" Option automatisch auf die Löcher gelegt.
im zweiten Teil wird die Serie auf die einzige Kurve bezogen.
in diesem Modus Ich weise darauf hin, dass es notwendig ist, die korrekte Herkunft der Serie anzugeben, um die Löcher richtig zu verfolgen.
www.aureaservizi.com/archiv/video_t...va_componenti/serie componenti curva creo.htm
marcof
Guest
Ich denke, dass die geometrische Wiederholung, die Wiederholung des Swx Gesicht aus der 2000 Wahrheit oder vielleicht vorher. Ich habe sie immer gesehen.
Ich werde dir nicht mal das Video geben, und dann werde ich deinen Helm fallen lassen.
p.s. Oh, der Kerl, der im Tutorial spricht, sendet zwei Gusseisendrohnen. Du musst aufwachen:
p.p.s der oben genannte Typ sagt, dass geometrische Wiederholung erlaubt Ihnen, Funktionen auszuwählen, die nicht in der Geschichte Baum sind (was er sagt, dass wir sehen müssen, aber Sie nicht sehen...), während Wiederholung von Funktionen erfordert, dass sie in Folge sind.
mit Swx ist es gleichgültig, dass sie nacheinander sind oder nicht. :smile:
maxopus
Guest
Sie haben gesehen, dass, wenn Sie zwei Komponenten verbinden und die Datei wieder öffnen, verliert die Referenzen, weil es nicht weiß, wie man die beiden Linien einer Oberfläche zu unterscheiden, so dass dann Sie die Kanten verwenden und wenn Sie erlauben, eine Runde auf der gleichen, verabschieden Sie meine schöne Gigugin.
tzè ... Sohn eines Minderjährigen :biggrin:
marcof
Guest
und "Sie wissen", dass Sie dieses Zeug sehen würden, das Referenzen verliert, wenn Sie die Datei wieder öffnen?
Ich sehe dich, sobald ich kann:wink:
p.s. haben Sie weise auf die geometrische Wiederholung glamouriert, die schien, wer weiß was? :Tongue:
marcof
Guest
Also, wenn man von Minderjährigen spricht, sieht man ein wenig, dass ich jetzt den Deal direkt zu seinem Schöpfer sehe... :wink:Hier sind die Serienkomponenten auf Kurve (für was Sie gerne waschen und zentrifugieren Telefone
im ersten Teil werden die Komponenten "die Löcherreihe" und mit der "Referenz" Option automatisch auf die Löcher gelegt.
im zweiten Teil wird die Serie auf die einzige Kurve bezogen.
in diesem Modus Ich weise darauf hin, dass es notwendig ist, die korrekte Herkunft der Serie anzugeben, um die Löcher richtig zu verfolgen.
www.aureaservizi.com/archiv/video_tutorial_proe/11_serie_curva_componenti/serie%20componenti%20curva%20creo.htm

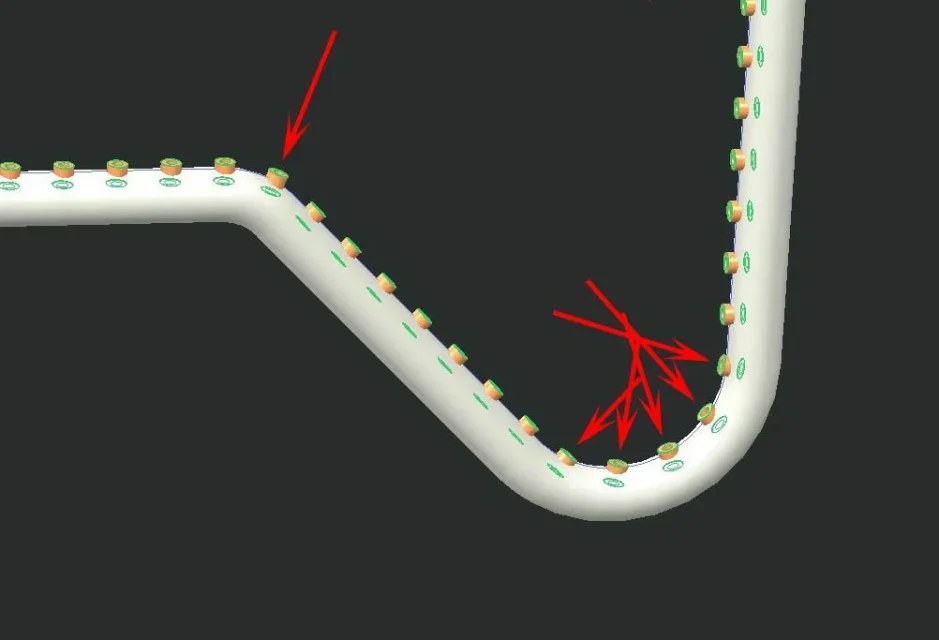

aus Ihrem Video sehen Sie, denn ich werde ein paar Haare haben, aber ich habe ein Auge, dass die Serie von Löchern nicht der Normalen zu der Führung Gurva folgen. insbesondere am Ende des Videos, im Bild, das ich anbringe, sind die Komponenten definitiv außer Flucht. Du hast mir einen roten Bleistift gegeben und du hast ihn aufgeladen. die roten Pfeile sind grob in der Achse mit den Stiften und Sie sehen gut, dass mehr als drehen um die Mitte der Kurve scheinen von den Indianern geworfen
Ich füge hinzu, um weiter infiler, dass ich und die Jagd beide das Video in der Reihenfolge geschrieben haben:
- Erstellung des ersten Loches
- Creazinone Serie von Löchern
- neue Schöpfung zusammen auf der Seite
- erstes Bauteileinfügen
- Wiederholen der Komponenten entlang der Lochreihe
für die Bestrafung berührt Sie ein Wettrennen des Grabens in Kampfordnung und Gasmaske: Biggrin:
Anhänge
Parametric_Ozzy
Guest
und hier max ist richtig Brecher, sich gut verhalten, tun es gut ist Wiederholung.
Wenn du nicht kannst, werde ich zur Rettung kommen, aber dann...
Parametric_Ozzy
Guest
auf die geometrischen Wiederholungen werde ich einen schönen Maßstab einreichen, aber ein Schwanz ist nicht robetta aus dem alten Haus.:smile:
