Creo Parametric Toleranzen Wellenloch

[painaz]

andere Materialien zu konfigurieren.

zwischen diesem und jambo sollte alle Erwartungen erfüllen
Anhang anzeigen leggimi.pdf
Anhang anzeigen configurazione.rar



[JAMBO1970]

Okay, danke.
sobald Sie den neuen "aus" Pfad erstellen (die ich unter "Eigenschaft" finde, indem Sie mit der rechten Schaltfläche auf dem Creo-Symbol klicken) um den unter Ordner "temp" zu erstellen und die <trail_dir> in der config.pro den Wert des neuen Pfades, dann muss ich "aus" auf neuem Pfad halten oder muss ich ihn zurückstellen? Wenn ich richtig verstanden habe, ist der neue Ordner "nur" um den "trail.tex" zu sammeln, bedeutet dies, dass die "swimming" in einem separaten Ordner. während "iso.dtl", "luigi_drowing" und "luigi_start" unter "Dokumenten" bleiben, oder?
Wenn ich ein neues Design kreiere, entfernen Sie den Scheck aus "Standardmaske verwenden" - "Maske verwenden" - "sfoglia" - "luigi_drowing" - ich wähle das Format. An dieser Stelle habe ich einen Sturz mit amerikanischen Ansichten, die bereits mit relativen Quoten und Anmerkungen festgelegt wurden, die ich in Teil 3d erstelle. Sie sagt mir auch, dass die Quoten nach Din-Standards normalisiert werden, während ich Iso nutze, und erscheinen keine Quadrate. Wenn ich die leere Maske benutze und das Format auswähle, treten diese Probleme mir nicht auf. wie komme ich vor? Können Sie mir in diesem Fall etwas schicken? und was ist das Verfahren zum Einfügen der Quadrate mit verwandten Karten?
Was die "start_asm", die logo-freien Knorpel und die 2 Dateien, die "bolle.dtl", "boom.fmt" genannt werden, nehme ich gerne an, ohne Eile (die ich denke unter "Dokumente"?
immer noch dank bisanzio330</trail_dir>

Ich erstellte eine grundlegende Konfiguration für Sie mit den Cartilians zur Verfügung gestellt von den sanften Schmerzmittel.
Ich denke, es kann genügen, kopieren Sie es einfach in c: und Attribut die Perkose zu Creo, wie ich Sie bereits angewiesen habe.

Hi.
Jambo



[Lorenzo PigFolyd]

hello luigi, in Bezug auf die Zeichnung Umgebung gibt es gut über hundert Einstellungen
die das Aussehen und die Funktionalität eines Designs steuern.
obwohl einige davon im "config.pro" enthalten sind. die meisten sind in einer Setup-Datei enthalten.
wenn ein Design zum ersten Mal erstellt wird, enthält es die Einstellungen dieser Datei.
in dieser Datei werden ungefähr 130 Einstellungen angegeben, die auch diejenigen enthalten, die Sie benötigen.
im angehängten_creo-Ordner habe ich die Datei erstellt, die als "luigi_drawing.drw" bezeichnet wird.
Arbeitsverzeichnis , fügen Sie die Stimme <template_drawing> in der Überschrift "Wert" den Pfad angeben
einer solchen Datei.
um die Werte dieser Datei in creo 2.0 zu ändern, öffnen Sie die Datei dann aus dem Dateimenü>prepara> Design der Immobilie Optionen detail> ändern.
andere wichtige Datei ist die iso.dtl-Datei,in dieser Datei enthalten Einstellungen wie Projektionsorientierung, Sektionsauswahl,
die Orientierung der Texte usw.
Ich habe eine solche Datei angehängt, um sie in Ihrem Arbeitsverzeichnis zu kopieren und zu Ihrem config hinzufügen. Produzent
folgende Einträge:
<drawing_setup_file> in der Wertposition den Pfad.
<format_setup_file> in der Wertposition den Pfad.
das Verfahren für Toleranzen ist das, was ich am Anfang dieser Diskussion aufgeführt habe, da Sie versagt haben, dass ich einen Anfangsteil angehängt habe
das heißt "luigi_start.prt", kopieren Sie es im Arbeitsverzeichnis, fügen Sie zum config hinzu. Produzent <template_solidpart> in der Wertposition den Pfad.
enthält bereits die Toleranzen, die Sie sehen möchten.

Hi.
Jambo</template_solidpart></format_setup_file></drawing_setup_file></template_drawing>

Guten Morgen.

Ich habe ein anderes Problem.
Ich kann nicht die Baum-Loch-Zyklus.
Ich folgte dem von Ihnen angegebenen Verfahren, aber das Einfügen von Iso und das Hochladen der Tabellen erlaubt mir nicht mehr, den Beispielwert der Toleranz einzustellen, es erscheint nicht editierbar.
alles funktioniert perfekt, wenn ich ängstlich bin, ich bin frei, die Toleranz zu bearbeiten, aber wenn ich z.B. h7 (mit seinem Wert) einfügen möchte, wird es nicht "klickbar".
immer mit iso wie zuvor erwähnt habe ich die Möglichkeit, beispielsweise symmetrische Toleranz oder zumindest Baum/Loch zu bearbeiten.

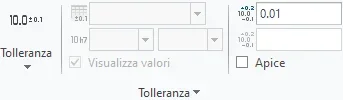

unter einem Beispiel des Problems:

so ist es in Kurven gesetzt, wie Sie sehen, ich kann den Wert der symmetrischen Toleranz ändern.
Aber wenn ich die Welle/Loch-Toleranz einsetzen will, kann ich nicht.wenn setts iso, wie ich es.h7 auch die symmetrische nicht bearbeiten kann.


Ich bin total verrückt, vielen Dank für deine Hilfe!
