Dicom-Dateien in stl und dann auf cad umkehren

[jno]

Tut mir leid, ich habe Ihnen eine dumme Frage gestellt.

Es war genug, sorgfältiger zu lesen, was Sie mir bereits geschrieben haben.
Sie benutzten Raumanforderung und gespeicherte Datei ist nicht editierbar durch designpark
aus irgendeinem Grund wissen wir es nicht.

eine Frage, Sie bedeckten die stl-Datei und das Laufwerk Loch, das 7,2 mm ist 9,2 mm.

Dies bedeutet, dass Sie originale Messungen mit einer Stl-Datei im Allgemeinen verlieren,
oder dass, seit ich die vereinfachte Version veröffentlicht
der stl-Datei, um die Forumgröße anzupassen
Ist diese Vereinfachung, die die Quoten der verschiedenen Komponenten der Kunststoffblock variiert?

d.h., mit der ursprünglichen stl-Datei, würden die Chancen besser mit dem gescannten Modell übereinstimmen?



[mariuss.r]

oder dass, seit ich die vereinfachte Version veröffentlicht
der stl-Datei in die anbringbare Größe des Forums zu fallen ist diese Vereinfachung, die die Chancen der verschiedenen Komponenten der Kunststoffblock variiert?

Das stimmt. .

Ich hätte Ihnen mehr Erklärungen geben sollen, nichts für selbstverständlich.

Ich erstellte den Motorport mit rhino non spaceclaim, aber es macht keinen Unterschied, da Designpark tatsächlich nicht erlaubt, importierte Objekte zu ändern.
Ich glaube, dass sie das Programm bewusst eingeschränkt haben, um zu vermeiden, dass die Objekte ihrer Bibliothek geändert werden.

der erste Stl, den Sie veröffentlicht haben, verloren viele Details durch die übermäßige Dezimation der Dreiecke, und deutlich auch seine Größe geändert, wie ich auf meine Postnummer 5.

Eine der ersten Kontrollen, die ich immer auf den Scans bekomme, ist genau die Dimensionskontrolle des Objekts.
In diesem Fall war es nicht möglich, weil ich das Stück nicht hatte und nicht einmal irgendein Referenzanteil.

Laut mir Designspark ist nicht die Software, die Sie für sich selbst tun, ich schlage vor, Sie freecad herunterladen, die ein parametrischer und Open Source Modeller ist.
Es hat alle Funktionen, die Sie benötigen.

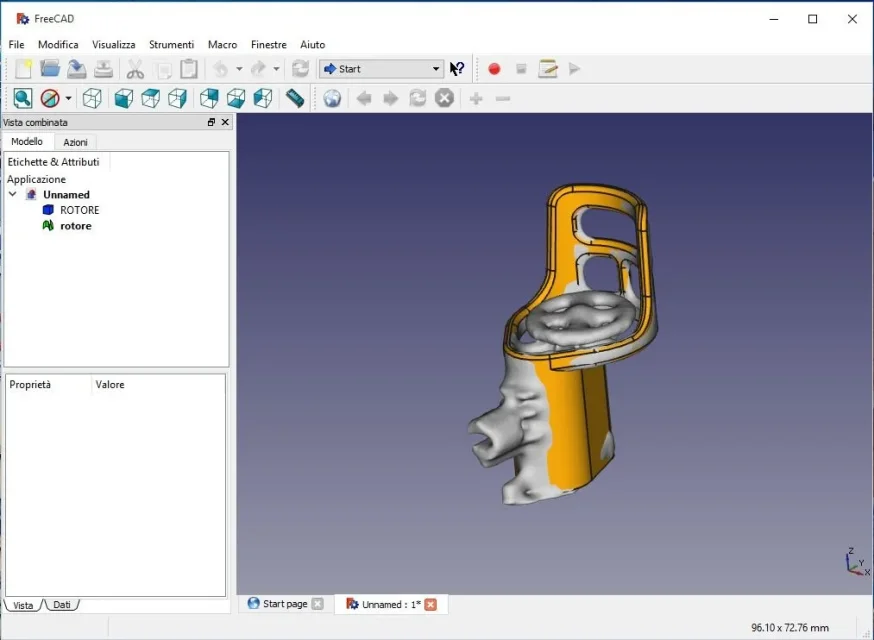

finden Sie die Stücke, die Sie im Bild sehen (Stl und Modell) im freecad Format
http://www.freecadweb.org/



[mariuss.r]

Dies ist der Link zum Handbuch auf Italienisch über die Nutzung von freecad
http://www.freecadweb.org/wiki/index.php?title=online_help_toc/it



[jno]

Ich verstehe.
Es ist ein wirklich komplettes Werkzeug, ich lese über die Antworten von Profis
die Anfang 2015 begonnen hat, es zu verwenden,
wenn sie aufgeregt sind, dass sie bereits wissen, dass es ein großes Werkzeug ist.

Glücklicherweise war mein Wissen über den Designpark wirklich am wenigsten
so dass die Bewegung in dieses System nicht zu einem starken Trauma führen wird.
wird mehr als ein paar Tage dienen, um neu zu gestalten, was ich mit dem Designpark gemacht habe,
Es ist kein Job.

danke wieder für die Info immer kostbar:finger:



[jno]

Tschüss.
die Sache geht sehr langsam, es ist viel komplizierter zu verwenden als Funkendesign,
Aber ich muss beweisen, dass ich es beenden werde.

heute als Neugier Ich habe geomagic installiert (Trockenversion für 15 Tage)
die der stl-Datei eine automatische "refrullata" gab,
liefert schließlich eine sehr leichte Ausgabedatei,
ca. dreißig des Eintrags ausgedrückt in mb.

wie mein gewöhnliches in 30 Minuten verstanden ich nichts
aber es schien sehr schnell in der Bearbeitung des Objekts zu gehen.

Ich habe nicht einmal verstanden, ob die Verarbeitung noch ein vereinfachtes Stl oder ein Cad-Dateiformat ist.
er speichert es im .xrl Format und erlaubt es nicht, in anderen Formaten zu exportieren.

Glaubst du, dass die Verarbeitung dazu führte, in was sie verwandelte? : Wagen:

Ich trainiere, mehr als alles andere ist eine Neugier.



[jno]

Ich bin seit Monaten mit den Enkelkindern zufrieden.... ich habe gebaut von Hand die Blöcke,
Sie hätten mich diesmal nicht überlebt.
Wie auch immer...
:finger: Ich spielte es schließlich in einer präzisen Skala (spero):Togue:
: Wagen: Ich kann es für die beiden Motoren ändern.



[jno]

:smile: eine Idee zu haben, wie es enden wird, während ich es mit Farbe (das ist die ultimative Schande , ich weiß, aber zumindest ihr zwei lachen)



[stolfait]

:smile: eine Idee zu haben, wie es enden wird, während ich es mit Farbe (das ist die ultimative Schande , ich weiß, aber zumindest ihr zwei lachen)

Hi, das bin ich.
Ich bin eine stolfa juseppe des stolfa es, ein professionelles 3d Design- und Druckstudio in altamura, wir verwenden derzeit solidworks und rhytasys Drucker. Ich freue mich, zu lesen, dass es in der Umgebung Menschen, die an dem Thema interessiert sind.

Ich las eine kleine Diskussion und interessierte mich für die Möglichkeit von Tac und Röntgenscans.
Ich weiß nicht, wo Sie mit Ihren Bewerbungen kamen, aber es würde uns ermöglichen, dass Sie hier besser persönlich sprechen, da ich verstanden habe, dass Sie von hier sind

p.s. Gratulationen über den Wunsch und die Leidenschaft, die Sie in Ihre Arbeit setzen

Wir warten immer noch auf Ihre Antwort.

jesse stolfa
Es tut mir leid.www.stolfait.com



[jno]

:smile: hi giuseppe.
Ich entschuldige mich aufrichtig, ich hatte keine Benachrichtigung über Ihre Antwort, die ich nur heute gelesen habe.

Ich versuchte, Sie telefonisch zu kontaktieren, versuchen Sie es am Nachmittag wieder.

Wie auch immer...

Ich habe natürlich die Scans auf tc verbessert.
Aktuell sprechen wir über mögliche Scans von Objekten bis zu 600x600x1800 mm
mit Antigeräuschfilter für eventuell im Teil enthaltene Metallobjekte
und direkte Rettung im .stl-Format ohne Datenverlust (auch .stl-Datei gb).

selbstverständlich scannen auch Röntgenstrahlen jede innere Oberfläche optimal.

das macht jetzt die tc direkt:
Scannen des Objekts, erwerben in Dicom, orientieren 3d tc Rekonstruktion ohne Datenverlust,
speichern Sie alles direkt in .stl-Datei.
der tc in Frage "Travel" auf die Millionen Euro in Kosten und wiegt auf die 3000 kg
(ein Scanner nicht richtig tragbar: Taster

zur Datenerfassung besitzt der Detektor einen Abschnitt von 0,625mm x 0,625mm
Daher fällt es bei der axialen Erfassung nicht unter diesen Wert, für einfache und schnelle Drucke ist es optimal.

mit volumetrischem Akquisition statt Schicht von 0,1 mm oder sogar niedriger,
erhöht die Zeit der Rekonstruktion von Dicom-Bildern nur erheblich
und ihre Gesamtzahl.
(es wäre kein Limit, theoretisch erlaubt die Software auch, Scheiben von 5 μm zu bekommen)

heiratet sehr gut mit dem Sla-Harzdruck.
die Stoppzeit, der Grund, warum ich nicht den Foren folgte, ist, dass für dünne Schichten nur der Sla-Drucker
hat die Möglichkeit zu drucken, alle Pressezentren weigerte sich, meinen Träger zu drucken.

so wette ich der einzige Drucker für mich möglich als Kosten
dass leider spät an die Öffentlichkeit freigelassen werden,
wir sprechen über die ono3d (ex holo 3d), die nach so viel Verzögerung
Es scheint, dass die Teilnehmer im Kickstarter-Projekt zu empfangen beginnen.
http://www.kickstarter.com/projects/olo3d/olo-the-first-ever-smartphone-3d-printer/für uns arme Sterbliche scheint es ab Mai, mit einem genauen Jahr der Verspätung,
Hoffentlich finden Sie sich kein Büffel.



[jno]

:smile: Die ersten Lieferungen von Honour 3d scheinen geschehen.... wir hoffen gut....

:wink: inzwischen:
gute Ostern im ganzen Forum!!! :finger:



[cr450e]

Hallo an das ganze Forum.

:smile: Ich frage, ob es eine Möglichkeit gibt, Gefälligkeiten an Bars oder umher auszutauschen.

Ich gehe von (unter) null....
Ich kann fast jeden Tag eine hohe Auflösung von Objekten bis zu 45x45x100 cm scannen.
ich habe zuerst versucht, intelligent zu machen und ein Plastikobjekt von dicom in stl zu konvertieren
um es in einen Cad importieren zu können, um seine Messungen zu variieren, das ist, was ich brauche.
(Das Objekt entwaffnet die Einfachheit, aber meine Ignoranz der neu heruntergeladenen Programme ist nicht nur: )

Röntgenaufnahme ermöglicht auch das innere Teil haben gescannte Objekte,
Normalerweise suchen Sie diese Funktion für mechanische Objekte.
monatlich kann ich auch ungewöhnliche Scans von 55x55x200 cm je nach Gewicht durchführen.

im ersten Test verwendete ich eine Akquisition mit diesen Parametern:
80 kv, 30mas, 64 x 0.625 mm pro Schicht, 5x5 cm Fov, in reiner axialer Richtung
mit Lärmreduzierung Metallteile (das Objekt hat einen Metallschaft)
und Geräuschminderung bei der Rekonstruktion von Dicom-Bildern
Besitzer der Ausrüstung, die ich betreue.

die resultierende Dicom-Datei auf der 185 mb und die stl-Datei auf der 150 mb, aber es ist genau auf der Konvertierung, die ich Probleme habe,
Ich muss eine anständige Datei generieren, um an jede Pressestelle zu senden.

der Austausch, den ich vorschlage, wäre, Scans für diejenigen durchzuführen, die es brauchen
und erhalten entsprechende Anweisungen zur Verwendung von 3dslicer für die korrekte Umwandlung in stl.
(Ich habe auch Meshlab, Meshmixer und Designpark heruntergeladen)

Außerdem dient das Finden der richtigen Parameter und Schritte auch denjenigen, die mich dann um Scans bitten.
(Sie finden sich mit dem gleichen Problem)

Ich kann immer monatlich die Scanqualität auf 0,3 mm Scheibe in reiner axialer Richtung erhöhen
oder bis zu 0,1 mm in Volumenaufnahme.

:smile: Hoffentlich habe ich den richtigen Abschnitt erraten, den ich für konstruktive Reaktionen erwarte
Natürlich kann ich Fotos des Objekts befestigen, was es nimmt usw.

Ich habe gerade das Forum für Informationen über Konvertierung dicom - stl
Ich bin Zahnarzt und möchte die Volumina drucken, die ich mit einem Gerät mit Strahl Sirona fov 8,5 x 8,5 erwirbt
Könnten Sie die Schritte erklären, um eine Stl-Datei zu bekommen?

Danke, Dario.



[cadangelo]

Hi.
Ich finde die Tac-Scans des Stücks nicht
ihr könntet repostieren, naiv
Ich wünschte, ich könnte die Rekonstruktionen beobachten.
falls Sie einen persönlichen Scan benötigen, wie kann ich Sie persönlich kontaktieren?
Danke.
Franchise
