Kolbenöl und Gas, Modifikation

[TECNOMODEL]

Ich vermisse etwas.
Was Sie entworfen haben, ist eine geschlossene Schaltung.
Ich hatte mir ein Reservoir vorgestellt, von dem aus die Pumpe gefischt wird und wo das Öl aus dem Raum zurückgebracht werden soll, der entladen wird.
Außerdem muss das Öl, das die Pumpe bei geschlossenem Ventil sendet, behandelt werden.



[antonio s]

Sie haben Recht, tatsächlich ist die Pumpe komplett mit Tank von wo zu Fischöl.

theoretisch, wenn das Ventil geschlossen wird, wird die Pumpe abgeschaltet, der Betrieb wäre:

Ventilstellung 1 und dann die Pumpe zuführen, wenn der Schiffsmotor an Ort und Stelle sein wird, schalte ich die Pumpe ab.

dasselbe für Position zwei.

So ist die Pumpe immer außer den wenigen Sekunden, die ich brauche.



[TECNOMODEL]

Bitte sehr.
Aber die Ventilsteuerung ist manuell, wie stellen Sie sicher, dass diejenigen, die das System verwenden, nicht die Pumpe einschalten, bevor Sie das Ventil öffnen?
Und wenn Sie vergessen, die Pumpe abzuschalten?



[MBT]

Hallo, Mbt.
Dank der Antwort, aber daher, (ausgesprochen, aber ich verstehe nicht) dass Vier-Wege-Ventil, mit offenem Zentrum, das ich gezeigt hatte, ist nicht okay?

Ich fühlte mich wie eine gute, wirtschaftliche und einfach zu realisierende Lösung, da ich nicht weiß, wo ich nach den Produkten suchen, die Sie mir angegeben haben, und eigentlich weiß ich nicht einmal, was ich nehmen soll, wie Sie leicht verstehen werden, ich verstehe nichts über Oleodynamik und so sollten Sie mir Dinge wie ein 5-jähriges Kind erklären.

Danke.

konzeptuell ja.
Ich bezweifle, dass es für Hydraulik geeignet ist. Öldruck und -qualität (hfc, hfd oder was Sie verwenden)

Wenn Sie irgendwelche Zweifel an dieser Art von Ding haben, können Sie vielleicht besser helfen von jemandem, der weiß,
http://addresses.boschrexroth.com/it/it_it



[antonio s]

Bitte sehr.
Aber die Ventilsteuerung ist manuell, wie stellen Sie sicher, dass diejenigen, die das System verwenden, nicht die Pumpe einschalten, bevor Sie das Ventil öffnen?
Und wenn Sie vergessen, die Pumpe abzuschalten?

Nun, einfach, es ist eine "private Nutzung" Sache ich werde es nur selbst verwenden und so weiß ich, was ich tun werde, wenn ich vergesse, die Pumpe ausschalten wird einen unglaublichen Knall und wir werden eine stinkende Öldusche nehmen: wink:

sagte, haben Sie etwas zu empfehlen für die Sicherheit?

immer abgesehen von den Ventilen, die sehr indikativ, aber teuer für den Einsatz sind, muss ich tun.

Dank allen aber ist das erste Forum, auf das ich diese Räte bitte, und das beantwortet mich so gut und in kurzer Zeit, ohne mich zu ärgern, denn ich bin ein Unwissender in der Sache



[MBT]

sagte, haben Sie etwas zu empfehlen für die Sicherheit?

immer abgesehen von den Ventilen, die sehr indikativ, aber teuer für den Einsatz sind, muss ich tun.

Ja, setz ein Rückschlagventil oder Sicherheitsventil. in der Praxis macht den Ölfluss nur in einer Richtung! Sie werden niemals gefährliche Rückläufe vom Zylinder zur Pumpe bekommen
Aber die Ventile, die ich Ihnen angegeben habe, sind auch manuelle Steuerung, die offensichtlich weniger kosten als die Ventile
Ich habe Ihnen den Rexroth gesagt, weil es das ist, was ich recht gut kenne und mit dem wir weniger Probleme hatten. Es gibt auch andere, weniger teuer, auch wenn vielleicht weniger Leistung.



[antonio s]

Was bedeutet manuelle Steuerventile? Wer schafft es, die Pumpe zu fördern, wenn sie das Ventil bedienen?



[stefanobruno]

Bitte sehr.
Aber die Ventilsteuerung ist manuell, wie stellen Sie sicher, dass diejenigen, die das System verwenden, nicht die Pumpe einschalten, bevor Sie das Ventil öffnen?
Und wenn Sie vergessen, die Pumpe abzuschalten?

und wie stellen Sie sicher, dass Sie nicht mit dem falschen Ventil öffnen?



[antonio s]

Es tut mir nicht leid, bevor Sie die Pumpe entzünden, müssen Sie immer die Ventilstellung überprüfen.

Jede Idee ist jedoch immer gut angenommen,
Danke.



[stefanobruno]

Es tut mir nicht leid, bevor Sie die Pumpe entzünden, müssen Sie immer die Ventilstellung überprüfen.

Jede Idee ist jedoch immer gut angenommen,
Danke.

Ich spiele als Techniker, wie jeder denkt.
Lassen Sie die Verwaltung einer "Maschine ", mit 70bar Öl innen, am ghiribizzo des Augenblicks, ohne ein Minimum an Kontrolle, nicht in meine Gedanken fallen.
Auch wenn es nur Sie ist, wird ein guter Tag das unvorstellbare passieren, der Hebel wird auf der falschen Seite gedreht und, wenn Sie möchten, werden Sie duschen.
Sie kennen diejenigen, die die Sicherheit umgehen und sich dann ohne Finger/Arm finden, aber waren sehr vorsichtig?



[antonio s]

Okay, ich versteh es, denkst du, mit dem Magnetventil wäre sicherer, oder würde es noch nichts ändern und etwas anderes nehmen?

Danke.



[stefanobruno]

Okay, ich versteh es, denkst du, mit dem Magnetventil wäre sicherer, oder würde es noch nichts ändern und etwas anderes nehmen?

Danke.

Ich sage nicht, dass das Magnetventil die Lösung ist.
es geht ein Minimum an Management-Logik, wie ein Mikro sagen "der Zylinder ist alles oben " dann " ich kann nur nach unten " und umgekehrt.
wir fügten dann zwei Sensoren hinzu, die auf dem Zylinder oder auf dem Gerät bewegt werden.
dann gibt es einen Logik-Manager.
Ich denke, Arduino wäre wie der Cacio auf macaroni, mit 20 Euri und ein Minimum an Programmierung Sie tun eine Mini-Management.
oder Mikros sind mit mechanischem Kontakt no/na und Logik tun es mit der richtigen Verdrahtung.

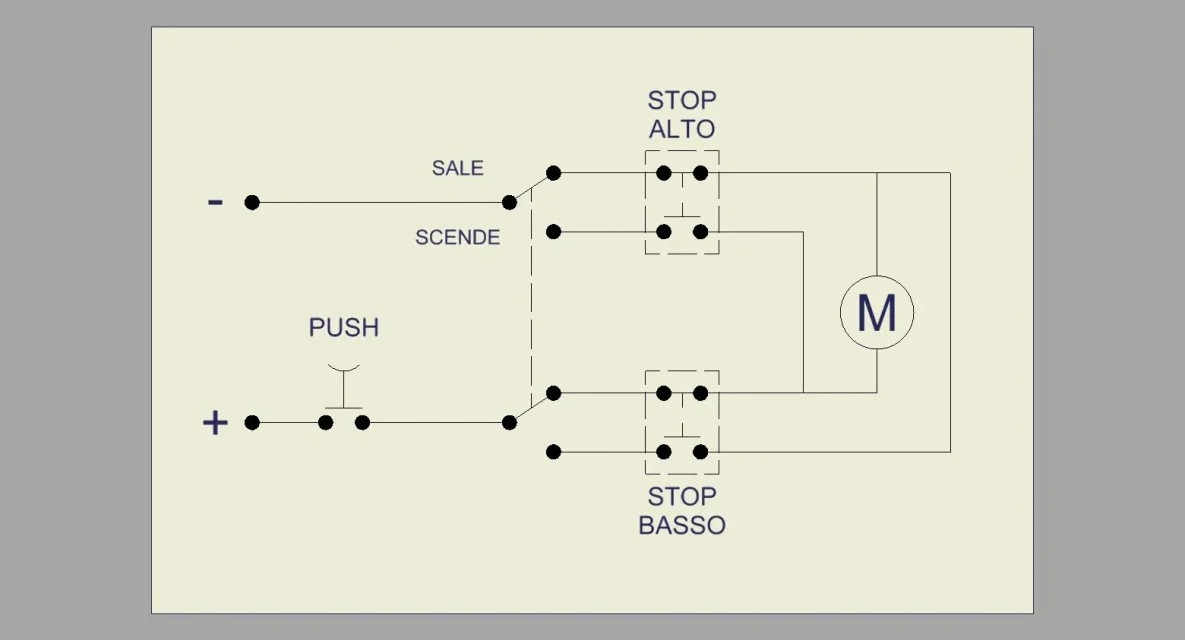

Es ist nicht mein Feld und Sie können es tun, um sicher, viel besser, ich stecke Ihnen ein mögliches Schema, wo, aber Sie brauchen die Kamera, die die Mikromechanik auf die volle Länge treibt und die Sensoren nur zu kompletten Hub.
in jeder Zwischenposition können Sie immer wählen, ob Sie nach oben oder unten gehen.



[MicheleDeBortoli]

Guten Abend.

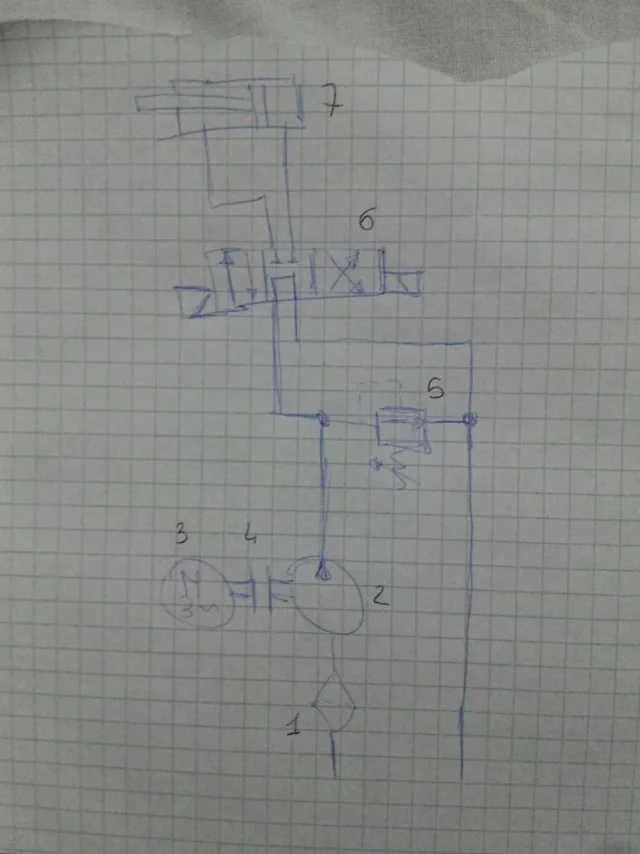

Ich darf unten ein Grundschema zur Bewegung eines Hydraulikzylinders melden:
1) Ansaugfilter, in Tank
2) Pumpe
3) Elektromotor
4) Verbindungsorgan (Joint - Laterne)
5) maximales Druckventil
6) Magnetventil mit p in t (in der Ruhephase kann das Öl wieder in die Steuereinheit zurückkehren, um Erwärmung zu vermeiden)
7) Hydraulikzylinder.

Natürlich können Sie es für eine Steuereinheit wie Arduino ruhig in der Schublade verlassen, Sie können es durch 2 einfache Tasten verwalten.
