Herausforderung für die Deformation

[ziotoy]

herzlichen glückwunsch an alle!
anscheinend ist mein cad der einzige, der sich nicht verformt!
für acht: warum nutzten sie den netztransformator und nicht die verformte form?? vielleicht ist der erste für diese situation mehr angezeigt?
hallo!
onkel



[oTToLeoP]

ich habe den freetransformer benutzt, weil er schneller ist...



[thinkID70]

meiner meinung nach, unterstützt durch die tatsache, dass ich mehrere systeme getestet habe, ist die vollständigste von allen thinkdesign gsm. warum?

weil es auf soliden b-rep funktioniert, skins, wolken von punkten, kurven, gitter, polymesh, oberflächen, erlaubt, n gesetze von verformungen an den rändern einzustellen, verformt den ursprünglichen grad / domäne der oberflächen zu bewahren, bewahrt, wenn es der verformung projektion dient und hat ein boot von funktionen, die offen gesagt ich nicht von anderen umgesetzt gesehen haben. schließlich basiert die berechnung nicht auf pflegen mit allen daraus resultierenden vorteilen; verformungen mit getrimmten oberflächen etc. obwohl sie dann objekte in einen nächsten schritt in pflegen konvertieren können



[Delysid]

niemand mit profis... also habe ich gesehen, wie ich es tun soll (wenn du es tun kannst).

aber ich weiß sicher, dass powershape es toll macht..



[oTToLeoP]

x thinkid70
ich erwarte das noch

das video möglicherweise ausgehend von den igs
nun...

die herausforderung besteht aus:
verwalten sie eine igs-datei aus dem externen cad (so, falls sie ein video machen möchten, möglicherweise sollte das video von der eröffnung der igs beginnen)
und adaptieren sie die ausformung auf einer mathematik, die eine drehung durchlaufen hat, die den primer fixiert hält... dies ist ein sehr häufiges problem im bereich der blechformen.

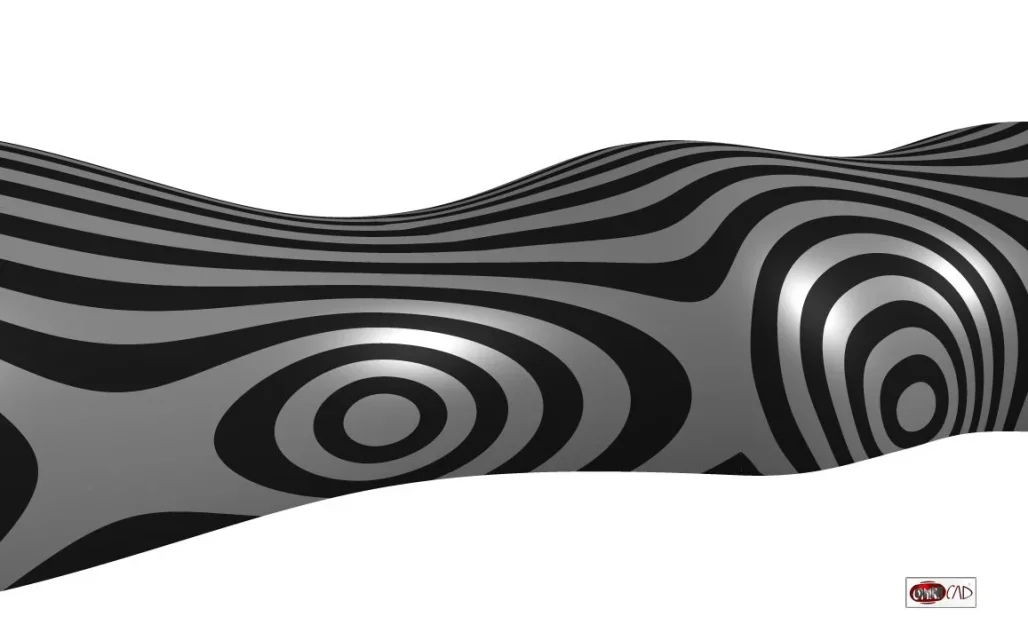

bild 1 start
bild 2 ankunft

datei igs


videolösung omnicad


- ja.www.omnicad.comschnelle oberflächenmodellierung
omnicad



[thinkID70]

x thinkid70
ich erwarte das noch

das video möglicherweise ausgehend von den igs
nun...

die herausforderung besteht aus:
verwalten sie eine igs-datei aus dem externen cad (so, falls sie ein video machen möchten, möglicherweise sollte das video von der eröffnung der igs beginnen)
und adaptieren sie die ausformung auf einer mathematik, die eine drehung durchlaufen hat, die den primer fixiert hält... dies ist ein sehr häufiges problem im bereich der blechformen.
bild 1 start
bild 2 ankunft

datei igshttp://www.omnicad.com/cad3d/ff.igsVideo-Release omnicadhttp://www.omnicad.com/cad3d/aggan-g1.swf_______www.omnicad.comschnelle oberflächenmodellierung
omnicad

azzzzzzzzz....huston, wir haben ein problem!


ich habe das wirklich verpasst, ich hatte eine ähnliche gemacht und in einigen post gibt es auch das bild. und dann gibt es nicht nur mich mit gsm, also wenn es irgendein sheet_stamp_metal_user gibt, gib mir eine hand, dass alle aufgaben, die ich nicht tun kann



[thinkID70]

wie auch immer, ich glaube, nur zwei werden übrig bleiben...

für die freude von octavian 3 picosekunden und stellen sie ein video...



[thinkID70]

auf solidworks sind selbst angezogen dann erlauben mir irgendwelche ungenauigkeiten.

wenn sw deformiert, so ist es nutzlos, über qualität zu sprechen

ich konnte es nicht besser machen. beachten sie, dass ich nicht bewusst strafgesetze eingerichtet habe. alle g0 position. .
http://www.superfici3d.it/crap_deformation.swf



[thinkID70]

dies ist die verdauung



[Strumpf]

denken sie, ich gebe zu, sie haben genug bewiesen, um mich zu überzeugen, dass denken sehr gut mit den oberflächen dieser art ist.
aber so viel zu zeigen, dass swx etwas mehr bietet als du.

p.s. die letzten operationen sind, wie ich getan hätte, wenn ich

p.s2. ich habe gerade gelernt, ungeschnittene videos zu machen, und sie fordern mich heraus, machen videos in .swf :d

video: http://www.bddesign.it/down/cad3d/deforma3.avi



[thinkID70]

denken sie, ich gebe zu, sie haben genug bewiesen, um mich zu überzeugen, dass denken sehr gut mit den oberflächen dieser art ist.
aber so viel zu zeigen, dass swx etwas mehr bietet als du.

p.s. die letzten operationen sind, wie ich getan hätte, wenn ich

p.s2. ich habe gerade gelernt, ungeschnittene videos zu machen, und sie fordern mich heraus, machen videos in .swf :d

video: http://www.bddesign.it/down/cad3d/deforma3.avi

in der tat bin ich ein amateur, aber ich habe weitere tests gemacht und bei dieser art der verformung bleibt die maximale abweichung zwischen den beiden oberflächen +/- .1 mm, die ein abgrund für bestimmte anwendungen ist

die letzte lösung verbessert sich jedoch vom "kontest", weil sie ein loft/blg aufgetragen haben



[thinkID70]

nach verformungsqualität sollte dies



[oTToLeoP]

wie auch immer, ich glaube, nur zwei werden übrig bleiben...

für die freude von octavian 3 picosekunden und stellen sie ein video...

.. jetzt besser;



[oTToLeoP]

...
aber so viel zu zeigen, dass swx etwas mehr bietet als du....

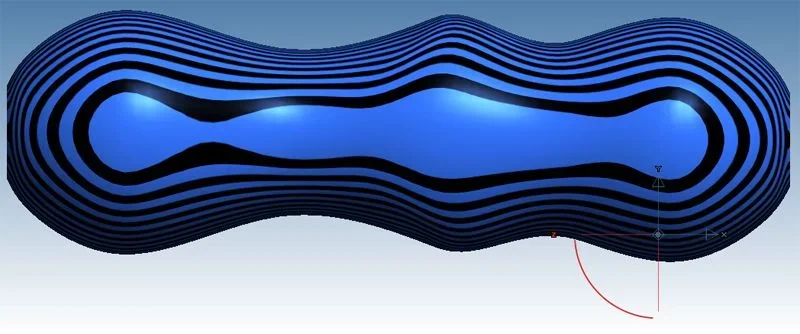

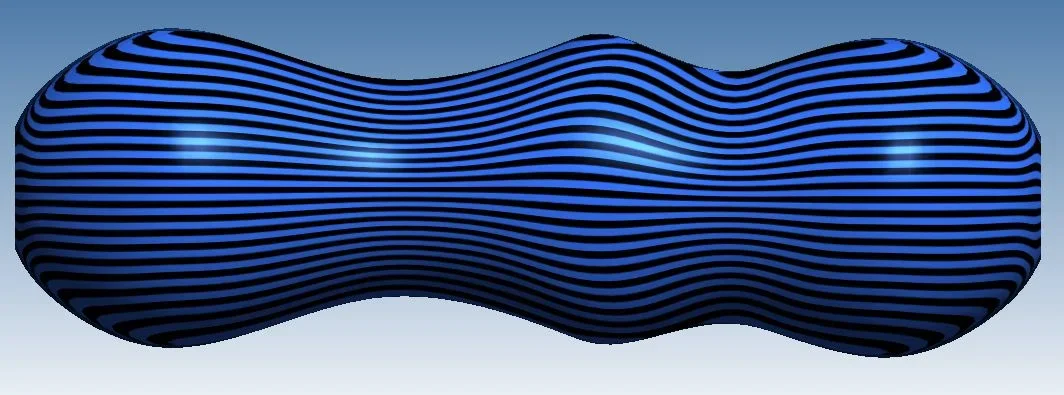

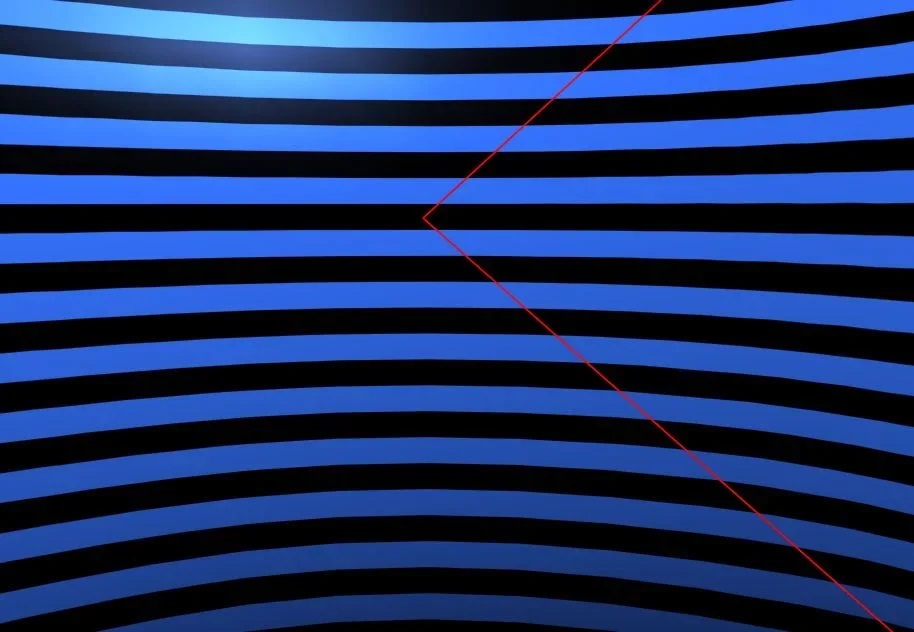

persönlich denke ich, dass aus dem video, das sie zeigte ihnen einen sehr ernsten fehler, setzen sie die tangenzen an den rändern und das ergebnis, das sie bekamen (siehe die zebralines) nicht genau im tangenz aussehen... ich hänge das bild des ergebnisses, das ich an den kanten bekam



[thinkID70]

strumpf ich mache sie sehr kompetent auf verformungen, es ist praktisch ein online-training

versuchen sie es

oberfläche zu "seal" auf den in der igs-datei angezeigten kurven
Anhang anzeigen VV.zip



[oTToLeoP]

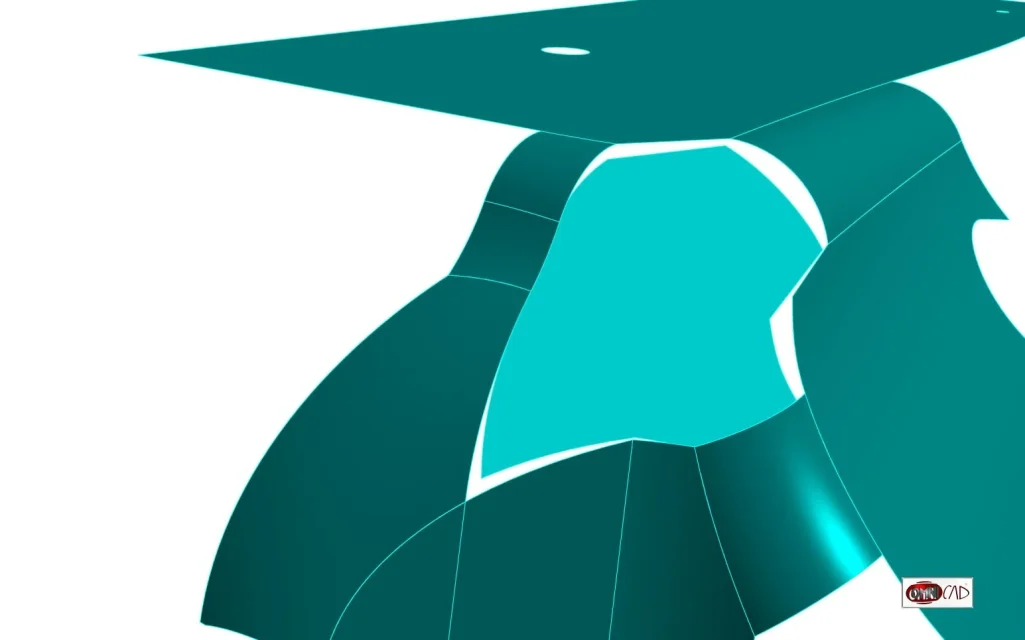

dann, wenn sie fertig sind .. versuchen sie auch dieses startbild 1 ankunftsbild 2 (obvily in tangence)



[thinkID70]

dann, wenn sie fertig sind .. versuchen sie auch dieses startbild 1 ankunftsbild 2 (obvily in tangence)

legen sie die deformierte datei? ich bringe ihnen meine...



[Prof.]

hallo alle, ich möchte diese herausforderung vorschlagen, um zu sehen, wie sich die verschiedenen cads im vergleich verhalten. die herausforderung, die ich denke, ist beschränkt auf omnicad und denken3, die einzigen, die mit den verformungen in diesem forum zu behandeln. wenn es andere gut kommen.
es ist, die lila oberfläche zu verformen, gelbe kurvenfahrt, blaue kurve ankunft. natürlich muss die lila oberfläche mit ihr alle benachbarten oberflächen, die die vorhandene morphologie respektieren, ziehen.
ein video ist willkommen
igo image and iges.
gute herausforderung für alle.

perfavore me place a solid step, iges importiert in pro-e ist nicht von guter qualität.
mit pro-e macht verschiedene tests, mit der svergola können sie aber ich möchte die qualität besser überprüfen.
tschüss.



[oTToLeoP]

legen sie die deformierte datei? ich bringe ihnen meine...

das ist mir egal. sie wollen mehr tun das video von den igs dieser berühmten datei oder hebt weiße flagge:



[thinkID70]

das ist mir egal. sie wollen mehr tun das video von den igs dieser berühmten datei oder hebt weiße flagge:

ja, aber ich will dich sehen
