Hallo alle,
Ich habe mich gerade angemeldet, weil ich Probleme habe, gekrümmte Oberflächen etwas komplexer zu formen.
Ich wurde beauftragt, eine Schachtel für einen 3d Holzausschnitt zu modellieren.
ohne mich zu viel in Wortbeschreibungen zu verlieren, hänge ich die Zeichnungen an (dass ich nicht und dass ich glaube, sie sind ein wenig unvollständig).
Ich versuchte, eine Rotation fest zu machen, ich versuchte das Netz, aber ich kann es einfach nicht tun.
Hilfe!



[ale47p]

Hey, aber du brauchst 3d davon?



[Eleonora313_57]

Hey, aber du brauchst 3d davon?

sì!



[ale47p]

Wenn das Design gut gemacht wird oder verletzt ich mich nicht ausdrücken... Ich musste nie mit Zeichnungen von Boxen umgehen. .

Wissen Sie, ob die Gesamtstücke drei sind?

zu mir scheinen sie:

1. eine Basis
2. ein Zwischenstück
3. einen Deckel

cmq nein, es gibt keine magische Schaltfläche, um das 3d Design zu erstellen... es ist notwendig, dort zu setzen und es zu tun!



[TECNOMODEL]

Erstens, welche Software verwenden Sie?
denn Modellierung ist in der Tat nicht besonders komplex.
Ich würde diese Oberfläche modellieren, indem ich die Kontur und eine Reihe von Abschnitten, die die Krümmung in den beiden Richtungen definieren. das Modell der Rest mit einfachen Extrusionen.



[Eleonora313_57]

Ich glaube, es sind nur zwei Stücke.
Jedenfalls möchte ich es tun, aber ich weiß nicht, wie!!! Ich kann diese gekrümmten Oberflächen nicht bekommen, die Sie in den Aussichten sehen.
Wie kann ich das machen?



[TECNOMODEL]

Ich glaube, es sind nur zwei Stücke.
Jedenfalls möchte ich es tun, aber ich weiß nicht, wie!!! Ich kann diese gekrümmten Oberflächen nicht bekommen, die Sie in den Aussichten sehen.
Wie kann ich das machen?

Erstens, welche Software verwenden Sie?
denn Modellierung ist in der Tat nicht besonders komplex.
Ich würde diese Oberfläche modellieren, indem ich die Kontur und eine Reihe von Abschnitten, die die Krümmung in den beiden Richtungen definieren. das Modell der Rest mit einfachen Extrusionen.

Ich hatte Ihnen bereits eine mögliche Lösung gegeben und Ihnen eine Frage gestellt, die Sie nicht beantwortet haben.
Wissen, welche Software Sie verwenden könnte Ihnen helfen, einige konkrete Antwort zu geben.

p.s. wenn Sie ein globales Design posten können, mit Ansichten und Projektionen wäre eine gute Hilfe.
mit der Serie von Bildern, die Sie veröffentlicht haben, kämpfen zu verstehen, wie das Stück ist.
Ich glaube, es sind 3 Stück.



[TECNOMODEL]

zu großen Linien:

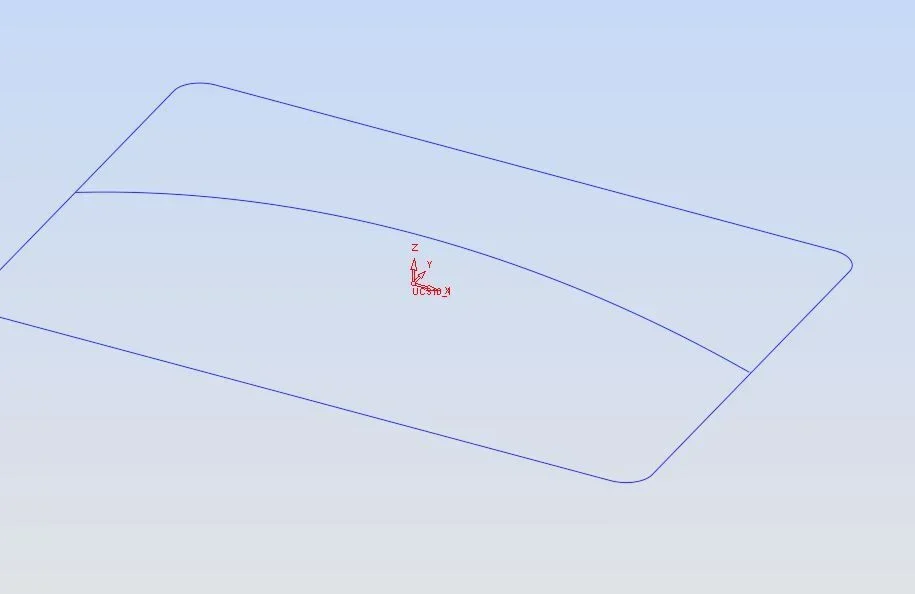

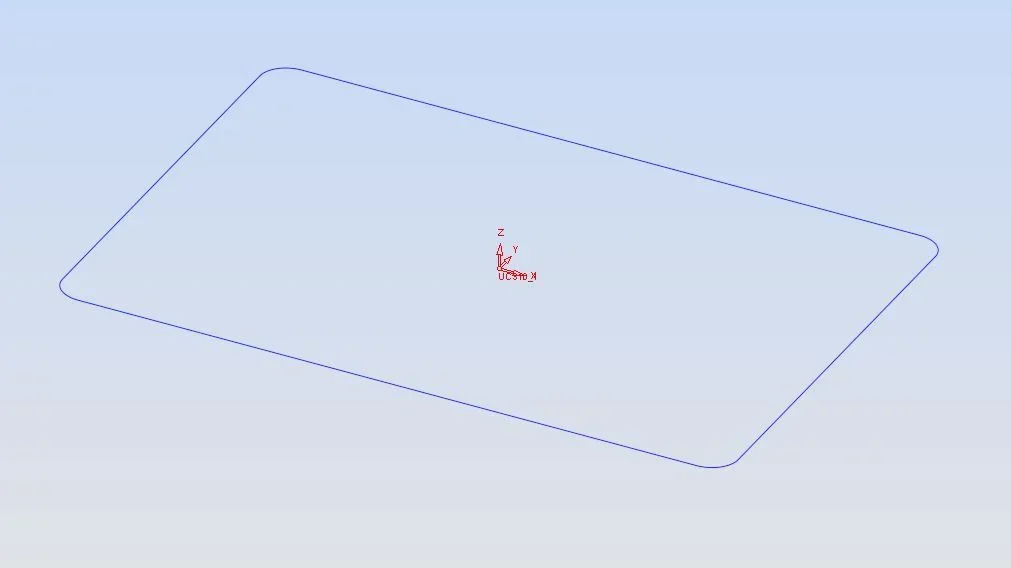

die Kontur erstellenden ersten Abschnitt erstellen
den zweiten Abschnitt erstellen:crei la superficia



[ale47p]

einige Cad direkt importieren pdf und machen es in Zeilen
Ich habe eine Vorstellung davon, wie ich es tun sollte.



[Eleonora313_57]

Ich hatte Ihnen bereits eine mögliche Lösung gegeben und Ihnen eine Frage gestellt, die Sie nicht beantwortet haben.
Wissen, welche Software Sie verwenden könnte Ihnen helfen, einige konkrete Antwort zu geben.

p.s. wenn Sie ein globales Design posten können, mit Ansichten und Projektionen wäre eine gute Hilfe.
mit der Serie von Bildern, die Sie veröffentlicht haben, kämpfen zu verstehen, wie das Stück ist.
Ich glaube, es sind 3 Stück.

Tut mir leid, dass ich beschäftigt war.
autocad 2017 verwenden.
nach dem Einfügen dieser beiden Kurven (Abschnitte) wie haben Sie diese Oberfläche geschaffen?
Leider sind die Zeichnungen, die mir zugesandt wurden, nur diese und ich kämpfe auch darum, sie zu verstehen!



[Eleonora313_57]

Hey, aber du brauchst 3d davon?

Ja Ich brauche die 3d! In der Tat, für die 2d ist kein Problem, ich habe bereits gesäumt und skaliert. .
Mein Hauptproblem ist 3d dieser Kurve:/



[TECNOMODEL]

Tut mir leid, dass ich beschäftigt war.
autocad 2017 verwenden.
nach dem Einfügen dieser beiden Kurven (Abschnitte) wie haben Sie diese Oberfläche geschaffen?
Leider sind die Zeichnungen, die mir zugesandt wurden, nur diese und ich kämpfe auch darum, sie zu verstehen!

Ich weiß nicht, dass Autocad, ich weiß nicht einmal, ob es die Kontrollen hat, um die Oberflächen zu schaffen.
Sind Sie sicher, dass es die richtige Software ist, diese Art von Arbeit zu tun?
versuchen, die Frage im Autocad-Bereich zu posten, der weiß, wie man Ihnen eine Antwort gibt.

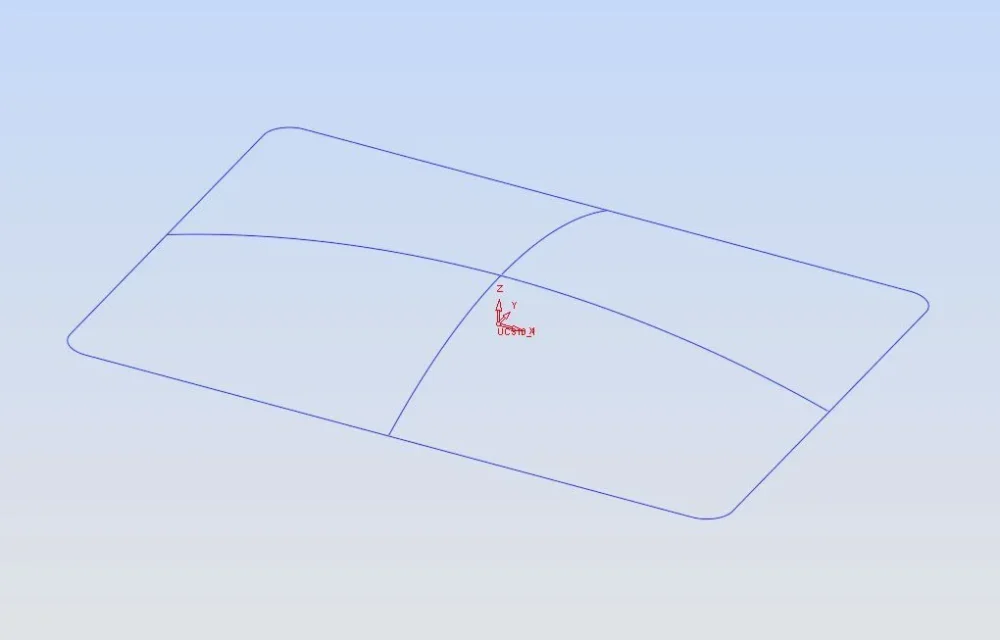

zurück, wie ich die Oberfläche erstellt habe, nach dem Tracking der 3 Skizzen, die ich benutzte eine der spezifischen Befehle für die Erstellung von Oberflächen, in meinem Fall der Befehl "superficie x region", in anderen Cad könnte "patch" sein, oder "Netzwerk" oder andere Namen, hängt von dem Cad ab.



[ale47p]

Ich habe verstanden, dass ich die ersten beiden Seiten nicht mit Strahlen bekomme...



[MassiVonWeizen]

Ich trainiere dich, als ich die Modellierung interpretierte. Hinzufügen in pdf Notizen zum Verständnis des Designs plus ein paar 3d Ansichten

Es fehlt einige Quote, um die Kuppel der Abdeckung zu definieren, die für diejenigen, die am Anfang sind und keine Praxis haben, kann ein Hindernis nicht vor kurzem sein

vielleicht, Revolutionen zu tun, kann diesem Faden helfen http://www.cad3d.it/forum1/threads/Probleme-esercizi.55013/



[ale47p]

Ich trainiere dich, als ich die Modellierung interpretierte. Hinzufügen in pdf Notizen zum Verständnis des Designs plus ein paar 3d Ansichten

Ich denke, ich mache das auch, siehe meine .pdf oben
die Strahlen auf der Abdeckung nicht zurückgeben,



[MassiVonWeizen]

Ich denke, ich mache das auch, siehe meine .pdf oben
die Strahlen auf der Abdeckung nicht zurückgeben,

Ich habe nicht... Tut mir leid.
Ich sah keine Strahlen auf dem Deckel. Ich habe einen 800-Wege-Radius zu meinem Auge gemacht.
was Sie in das zweite Blatt gesetzt Ich betrachtete es als integraler Bestandteil, verklebt, der Basis bedeutet, dass das Objekt besteht aus 2 Teilen: Basis und Abdeckung



[MassiVonWeizen]

Ich lege die Notizen in das pdf, weil es mir scheint, dass Eleonora versucht, sie zu interpretieren. sicher diejenigen, die sie gemacht sollten, sollten auf dem öffentlichen Platz geschleudert werden; die Schreinerei wird auch andere Präzision in Bezug auf die Mechanik haben, aber die Normen sind immer diejenigen.



[Tristus]

Dies sollte das Kastenmuster sein. Für die Oberfläche der Abdeckung auf Autocad ist der Befehl, Oberflächen ausgehend von Polylinee _edgesurf oder "Oberflächen verschiedene Abschnitte" zu erstellen.

Verfahren wie das beschrieben durch Technologie



[Eleonora313_57]

Ich habe verstanden, dass ich die ersten beiden Seiten nicht mit Strahlen bekomme...

die Rede der drei Stücke kann aber funktionieren, die Oberfläche ist im Sinne der langen Seite gekrümmt, aber auch der langen!



[Eleonora313_57]

Ich lege die Notizen in das pdf, weil es mir scheint, dass Eleonora versucht, sie zu interpretieren. sicher diejenigen, die sie gemacht sollten, sollten auf dem öffentlichen Platz geschleudert werden; die Schreinerei wird auch andere Präzision in Bezug auf die Mechanik haben, aber die Normen sind immer diejenigen.

absurd vor allem, dass die Person, die diese Zeichnungen gemacht hat, in der Architektur... .
Ihr 3d Modell ist jedoch perfekt! Wie hast du das gemacht? haben Sie mit autocad oder einem anderen Programm modelliert?
Ich danke allen und entschuldige mich, wenn ich langsam zu beantworten bin, aber ich bin in der Mitte einer Reise!!
