CURVA Oberfläche _ Deckel einer Box

[MassiVonWeizen]

absurd vor allem, dass die Person, die diese Zeichnungen gemacht hat, in der Architektur

noch Student zu sein, würde ich langsam mit Kritik gehen, weil Sie immer noch nicht das Wissen zu beurteilen, sonst hätte dieses Design verstanden. Absolventen zu sein bedeutet nicht zu wissen, wie man
Ich modellierte es mit solidworks, dass ich nicht weiß, wie man 3d Autocad verwendet und ich sehe gut darin...
folge dem Rat des Tristus oder suche im Netz nach, wie man Revolutionen des Materials und der Zerkleinerungen des Schneidens machen kann, weil ich so genau tat, eine Revolution in einem Sinne, die Material und eine Revolution des Schneidens im senkrechten Sinne hinzufügt.
die Arbeit von wem wurde in Auftrag gegeben?



[Eleonora313_57]

Quiz

Dies sollte das Kastenmuster sein. Für die Oberfläche der Abdeckung auf Autocad ist der Befehl, Oberflächen ausgehend von Polylinee _edgesurf oder "Oberflächen verschiedene Abschnitte" zu erstellen.

Verfahren wie das beschrieben durch Technologie

also zum Beispiel mit dem zweiten Befehl (was ist es in Englisch genannt?) sollte ich verschiedene Abschnitte erstellen, um mitzumachen?
Leider bin ich weg von zu Hause und ich habe keinen PC mit mir, damit ich keine Tests sofort machen kann...



[Eleonora313_57]

von

noch Student zu sein, würde ich langsam mit Kritik gehen, weil Sie immer noch nicht das Wissen zu beurteilen, sonst hätte dieses Design verstanden. Absolventen zu sein bedeutet nicht zu wissen, wie man
Ich modellierte es mit solidworks, dass ich nicht weiß, wie man 3d Autocad verwendet und ich sehe gut darin...
folge dem Rat des Tristus oder suche im Netz nach, wie man Revolutionen des Materials und der Zerkleinerungen des Schneidens machen kann, weil ich so genau tat, eine Revolution in einem Sinne, die Material und eine Revolution des Schneidens im senkrechten Sinne hinzufügt.
die Arbeit von wem wurde in Auftrag gegeben?

von der gleichen Person, die Zeichnungen gemacht



[Tristus]

also zum Beispiel mit dem zweiten Befehl (was ist es in Englisch genannt?) sollte ich verschiedene Abschnitte erstellen, um mitzumachen?

ist das Symbol, das sich in der Nähe des Loft-Befehlssymbols befindet, in einem der zuvor veröffentlichten Bilder sichtbar ist (es ist das Symbol, das einem kleinen Netzwerk ähnelt). Aber es scheint, dass Autocad diese Art der Konstruktion nicht akzeptieren will.

kein Problem, wir ändern Methode mit dem Loft-Befehl und Hinzufügen von mehr Baulinien, um Autocad zu treffen.
Ich habe einige Screenshots vorbereitet:

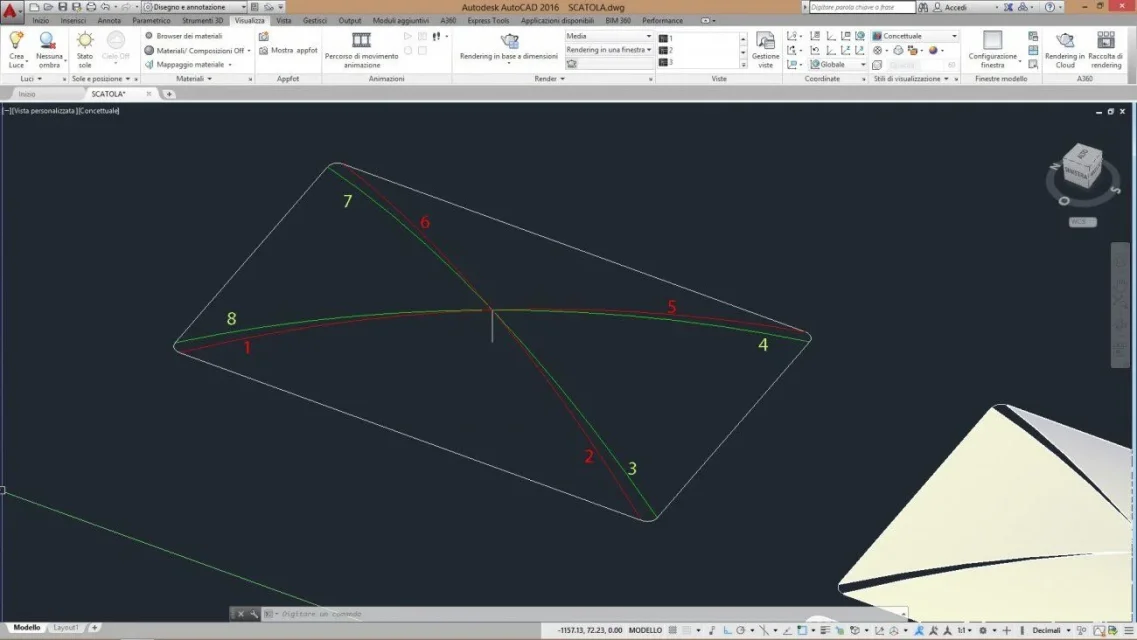

Bauen Sie Bögen wie im Bild 3, brechen sie (Befehl bricht ersten Punkt-zweite Punkt) in der Mitte. Ich baute 4, zwei rot und zwei grün. sie ins Zentrum zu brechen, ich bekomme 8 Halbarchen.
mit dem Loft-Befehl wählt den Halbarchen 1 und dann den Halbarchen 2 aus und bestätigt. gehen auf diese Weise für alle Halbarchen.

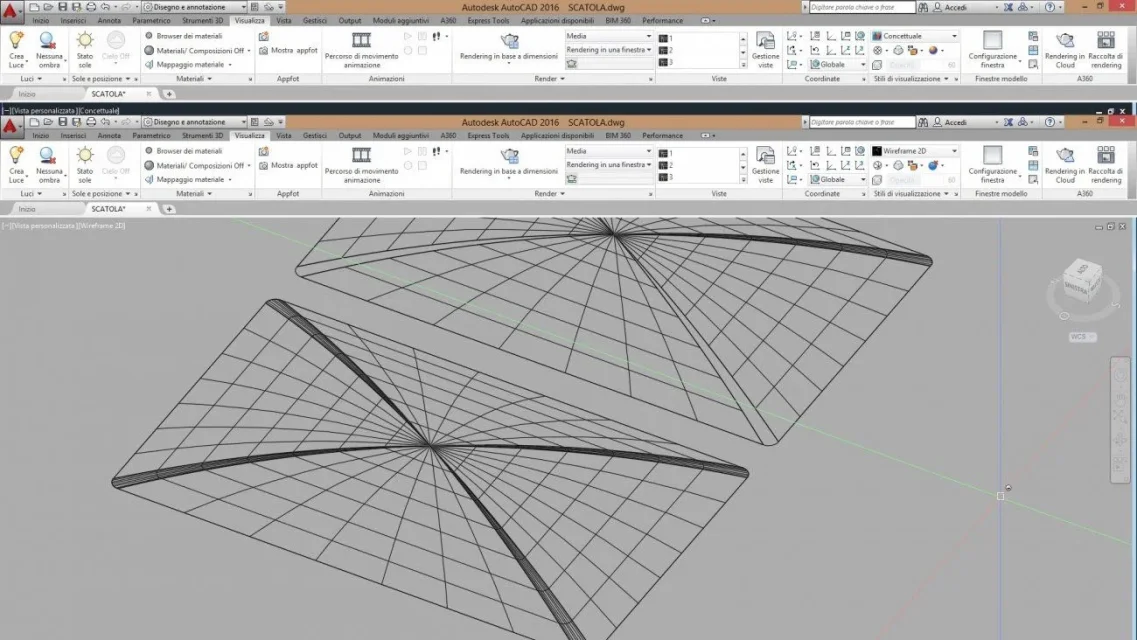

am Ende der Operation haben Sie ein Ergebnis wie im Bild 4

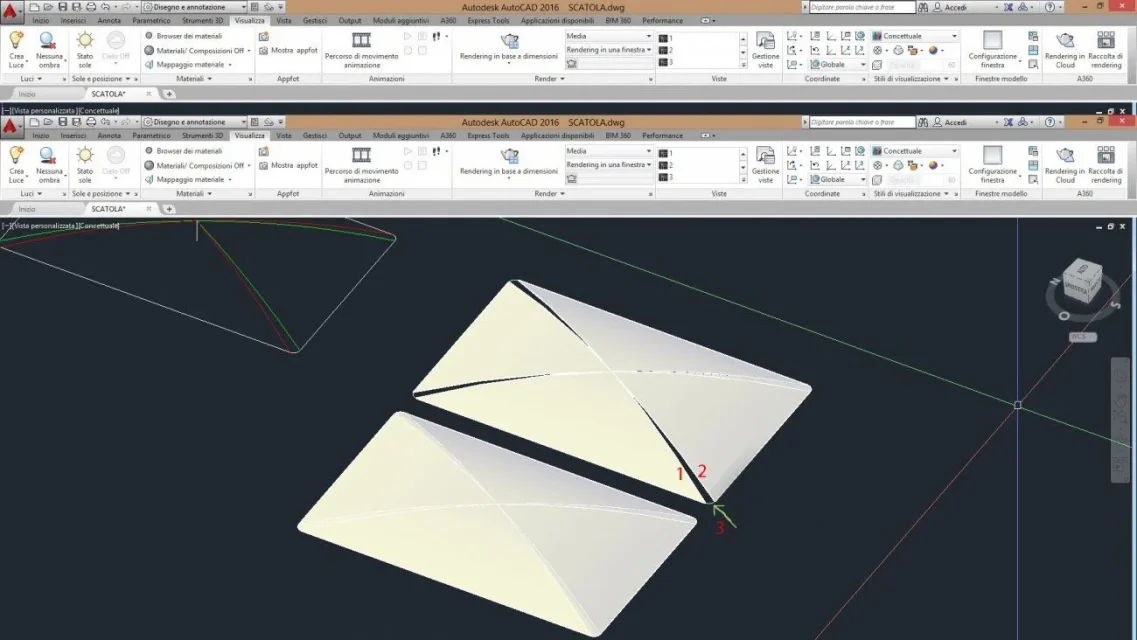

immer im Bild 4 geben Sie den Loftbefehl zurück und wählen Sie den Halbarchen 1 dann den Halbarchen 2, senden, und wählen Sie die Kurve 3 als Führung aus.
verbinden Sie den Gewerkschaftsbefehl alle neu geschaffenen Loftflächen und verdicken sie ein wenig, wenn Sie einen soliden bekommen möchten.



[Tristus]

Es gibt einen Fehler bei den Maßnahmen. die Innenschublade muss in Höhe eines halben Zentimeters verkürzt werden. die Gesamthöhe der Innenschublade muss 5,5 und nicht 6 betragen. Wie in Abbildung 9 dargestellt.

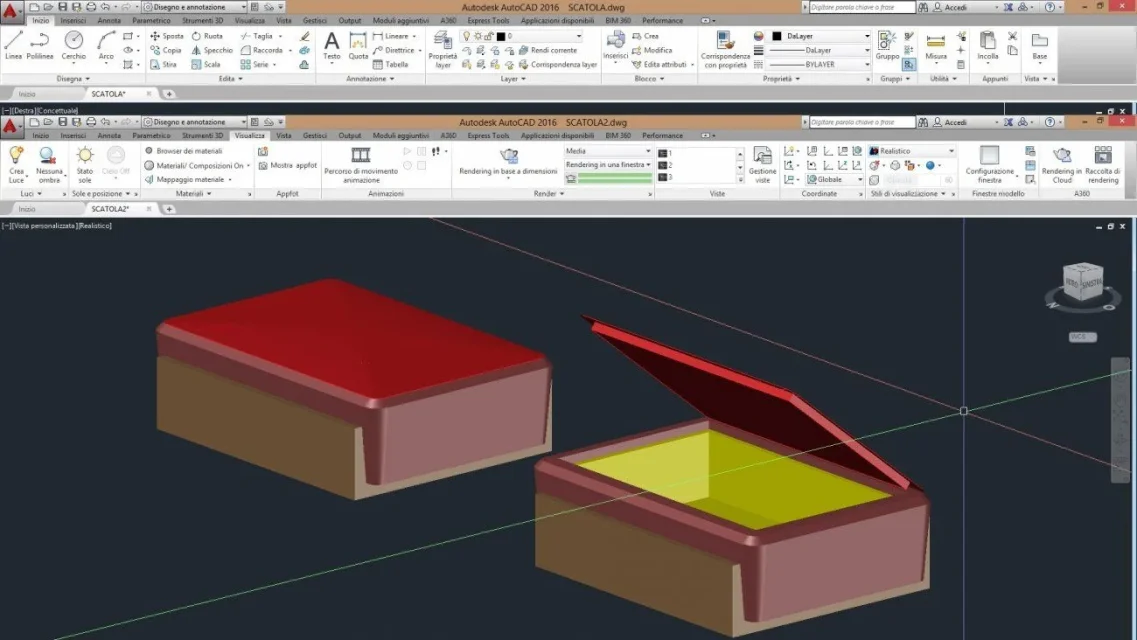

wenn ich das Design gut interpretiert habe, sollte das Ergebnis in Abbildung 13



[Tristus]

Es gibt eine schöne Schachtel von Objekten. Es ist ein Projekt, das aussieht, als wäre es für Autocad gemacht. Es ist nicht besonders schwierig. Autocad macht das toll.

einige Beratung für den Bau.

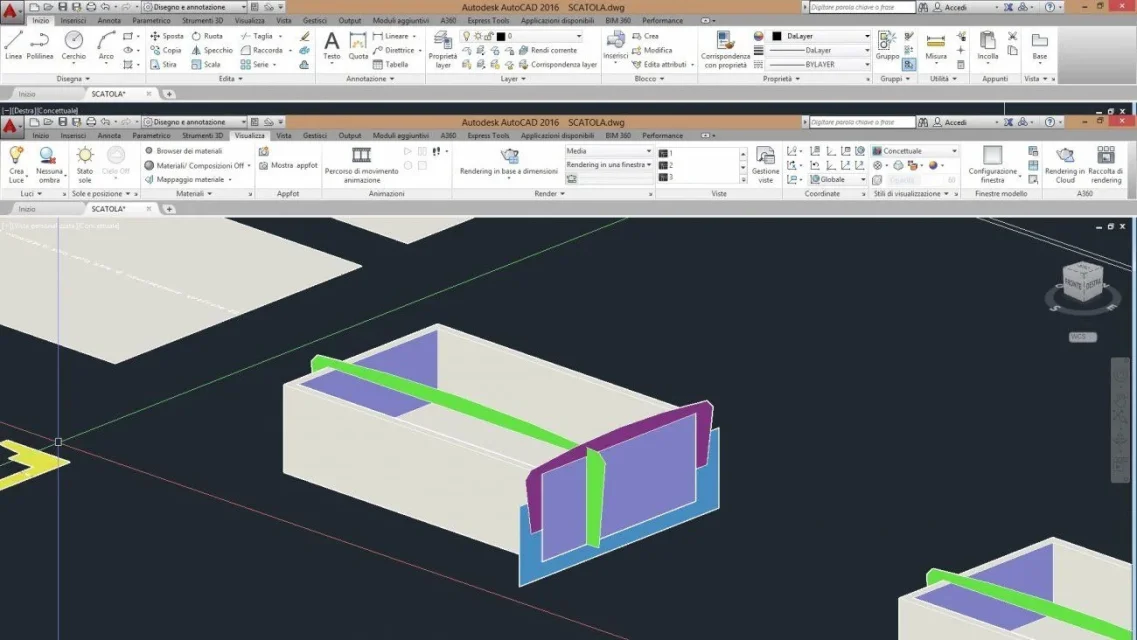

Bauen Sie zunächst die innere Schublade, nach der Sie die 3 farbigen Klingen (rot, cyan, grün) aus den Maßnahmen des von Ihnen bereitgestellten pdf bauen. realisieren sie als Polylinee, dann befehlen planare Oberfläche mit Unterbefehlsobjekt. Polylinien werden Oberflächen. die 3 Dimen/Flächen ab Bild 10 platzieren.

lokalisiert den Rand des Deckels und realisiert es als Polyline, verbindet die Winkel mit Radius 0,5 / 0,7 etwa.
die längste Dima/Oberfläche ab Bild 15 zu Schritt 1
zieht die Klinge/Fläche in der vertikalen Achse wie in Schritt 2.
das Stück, das bleibt, wird dazu dienen, die Kehre zu machen.
Sweep-Befehl, wählen Sie die Oberfläche Stück und als Trajektorie wählen Sie die Polylinie und Sie werden ein Ergebnis wie in Schritt 3 haben.
premi-transcin oder extrudieren Befehl, um das Vakuum zu füllen, ab Schritt 4
nehmen Sie den Boden, legen Sie ihn in den neu gebauten Feststoff und ziehen Sie ab Schritt 7

an dieser Stelle fehlen nur die Abdeckung und die Innenschublade. die Innenschublade ist sehr einfach zu bauen, und die Abdeckung wie zuvor beschrieben.
