PIETRO2002
Guest
Meiner Meinung nach unterliegen Ihre 4 Radplatten dem Moment, der von 60 kg pro Arm gegeben wird. der axiale Aufwand von 60 kg wird durch das Stabseil gestützt.
Manuelle Gabelstapler statisches Modell
- Ersteller Fabio 81
- Erstellt am
-
- Schlagworte
- meccanicamg onda
meccanicamg
Guest
die beiden Ärmel in diesem Sinne erlauben eine unendliche Reiseübersetzung.
wenn das Seil mit dem Chassis verbunden ist, müssen Sie eine Vinco setzen, die das starre Verhalten des Zugseils simuliert. dann müssen Sie eine weitere vertikale Reaktionsbindung oben hinzufügen.
Fabio 81
Guest
meccanicamg
Guest
als f = p für Balance, in ftool müssen Sie eine Bindung setzen, die die Funktion von f.... macht, weil es eine interne Aktion zum relativen mobilen System ist.
PIETRO2002
Guest
Ich bestätige Ihre Berechnung, ich hänge Ihnen das richtige Design wie aus Ihrer Skizze.
Ich komme: Pfeil max 0,86 mm
Max Stress: 138 mpa
Belastung: 589
Fabio 81
Guest
Ich meine einen Wagen...
Fabio 81
Guest
Ich bin nicht sehr erfahren mit Ftool
PIETRO2002
Guest

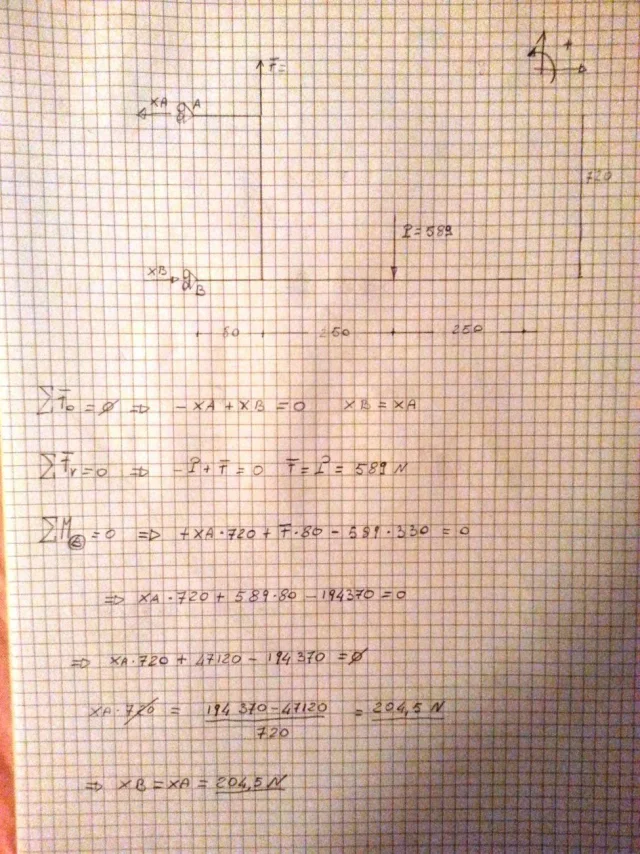

Die vier Plättchen, die ich entworfen habe, wo Sie Räder setzen werden, sind Wagen, auf jedem dieser vier Räder wird eine Last von 204.5 / 2 n.
Fabio 81
Guest
Okay.
aber das bisherige statische Schema ist richtig?
aber das bisherige statische Schema ist richtig?
meccanicamg
Guest
Da Sie die Reaktionen wählen können.... Fügen Sie Ihre Kraft fest.
PIETRO2002
Guest
Wenn Sie möchten, dass Sie überprüfen können, indem Sie die Gleichung der Momente im Vergleich zu einem anderen Punkt, wenn das Ergebnis, das Sie erhalten gleich Null ist, bedeutet, dass die Bindungsreaktionen, die Sie gefunden haben, korrekt sind.
PIETRO2002
Guest
um genau zu sein, um p, sollten Sie auch das Gewicht des Carrrello zusammenfassen. .
Fabio 81
Guest
Okay.
Fabio 81
Guest

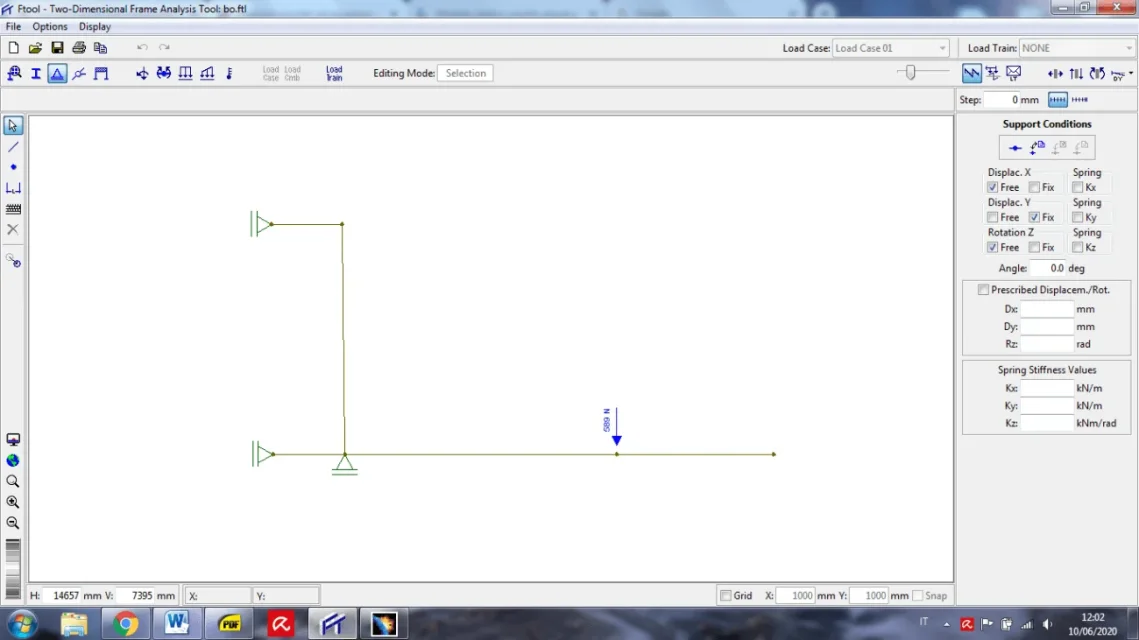

so sollte es gehen, ich ersetzte die äußere Kraft mit seiner Bindung.
Ist das ein Muster?
Anhänge
PIETRO2002
Guest
Es scheint mir richtig!
meccanicamg
Guest
ist richtig, aber das Seil verbindet sie unten oder oben hoch? verändert die Verteilung von Kräften und Flexionen.
Fabio 81
Guest
Okay.
Fabio 81
Guest
das Seil muss dort verbunden sein.
Fabio 81
Guest
Sie haben Recht, wenn ich die Angriffsposition des Seils ändere, sowohl die Reaktionswerte als auch die der Momente ändere
Cadinpiedi
Guest
Guten Abend,
Zurück zum Punkt 1. Skizze
Die Scharniere wiegen etwa 60 kg, man kann sie nicht von Hand auf den Boden rutschen lassen.

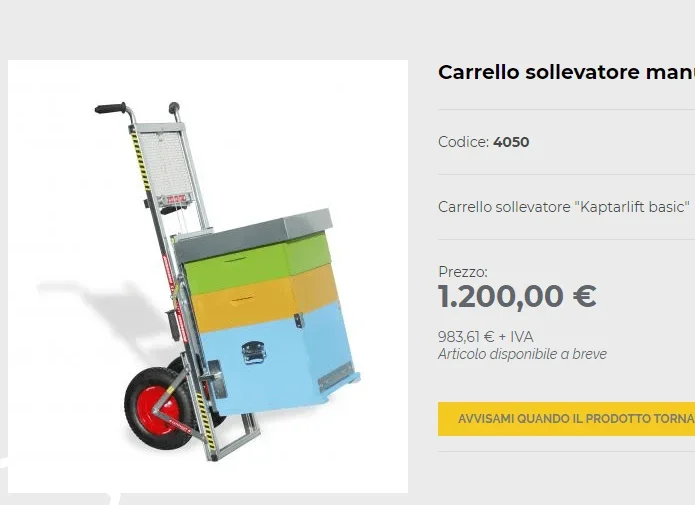

Ich fragte mich dann, wie könnte dieser Wagen mit fester Neigung die Scharniere backen können. Die Lösung liegt im beigefügten Bild.
Wenn Sie gut aussehen, gibt es einen weiteren Hebel, um den Stützplan parallel zum Boden zu baskieren und so gelingt es, die Last zu feuern und dann "pull it" auf die Struktur.
Der Hub ist also als gemeinsamer Palanchino ausgebildet, dass zum Zeitpunkt der Gabel vertikal werden kann, oder der Schwinghebel muss hinzugefügt werden.
ps. Aber Rippen! ist auch die motorisierte Version. .
Zurück zum Punkt 1. Skizze
Die Scharniere wiegen etwa 60 kg, man kann sie nicht von Hand auf den Boden rutschen lassen.
Ich fragte mich dann, wie könnte dieser Wagen mit fester Neigung die Scharniere backen können. Die Lösung liegt im beigefügten Bild.
Wenn Sie gut aussehen, gibt es einen weiteren Hebel, um den Stützplan parallel zum Boden zu baskieren und so gelingt es, die Last zu feuern und dann "pull it" auf die Struktur.
Der Hub ist also als gemeinsamer Palanchino ausgebildet, dass zum Zeitpunkt der Gabel vertikal werden kann, oder der Schwinghebel muss hinzugefügt werden.
ps. Aber Rippen! ist auch die motorisierte Version. .
