Tipps auf der effektivsten Methode, um Feststoffe auf einer gekrümmten Oberfläche zu verwalten

[Tristus]

Es wird ein Grund geben, wenn für Modellierung 3d, Autocad es in 4 Katzen verwenden... oder nicht?
für den Rest gibt es Fusion360

Der 3d Autocad ist eine Katastrophe.
Es ist unschlagbar wie ein Ersatz für den alten tecnigraph.



[Silvia_8.9]

am Ende ist dies die beste Lösung. in rhino, dass das Dienstprogramm da ist... und es ist kostenlos. Im Gegensatz zu Autocad, die stattdessen bezahlt wurde. und sie haben sie geheimnisvoll entfernt.
rhino auf irgendeine Weise, hat eine Philosophie der Operation ähnlich wie Autocad (große Weise) so bewegt sich von Autocad zu Rhino ist weniger traumatisch als von Autocad zu Fusion3d oder 3ds max

Glaubst du, wir können es in Filmen machen?



[Tristus]

[

Glaubst du, wir können es in Filmen machen?

Ich weiß nicht, film4d, aber ich glaube, er hat die Werkzeuge, um so etwas zu tun. Es ist eine Software zu modellieren und Animationen zu machen, so dass Sie auf jeden Fall die Werkzeuge haben, um komplexe Dinge zu schaffen, die Autocad nicht.

eher schien ich zu sehen, dass das uvvectormap Plugin kostenlos zur Verfügung gestellt wurde, bis mindestens die 2016 Version.
Ich habe die Version 2016 von autocad, aber im Moment habe ich es nicht installiert. Heute installiere ich es und sehe, ob dieses Plugin vorhanden ist. Vielleicht haben sie es kostenlos bei der Installation bereitgestellt. falls Sie die Datei extrahieren können. kostenlos zur Verfügung gestellt werden (zu der Zeit) Ich glaube nicht, etwas illegal zu begehen



[Fulvio Romano]

rhino auf irgendeine Weise, hat eine Philosophie der Operation ähnlich wie Autocad (große Weise) so bewegt sich von Autocad zu Rhino ist weniger traumatisch als von Autocad zu Fusion3d oder 3ds max

wenn auf autocad Auswahl von Objekten, tun [Ctrl]+[C], dann gehen zu rhino und tun [Ctrl]+[V], Paste Elemente wie rhino natives.
Es funktioniert nicht nur Philosophie, es ist wirklich cool.



[Tristan]

Ich habe die Version 2016 von autocad, aber im Moment habe ich es nicht installiert. Heute installiere ich es und sehe, ob dieses Plugin vorhanden ist. Vielleicht haben sie es kostenlos bei der Installation bereitgestellt.

Ich rette euch die Mühe. war ein Addin, um auseinander zu installieren; Es gab kein Büro auf Autocad und es gab nie.



[Silvia_8.9]

wenn auf autocad Auswahl von Objekten, tun [Ctrl]+[C], dann gehen zu rhino und tun [Ctrl]+[V], Paste Elemente wie rhino natives.
Es funktioniert nicht nur Philosophie, es ist wirklich cool.

Danke für den Tipp, versuche ich es?



[Tristus]

Ich rette euch die Mühe. war ein Addin, um auseinander zu installieren; Es gab kein Büro auf Autocad und es gab nie.

dann gibt es wenig zu tun. autocad bleibt immer noch der beste Ersatz des alten tecnigraph. Ich werde ihn immer aus dieser Sicht verteidigen. Am Ende wurde es für die 2d geboren, im Wesentlichen.
Es ist auch toll für eine erste Annäherung an 3D, aber es ist besser, auf andere Programme zu wechseln.

Ich musste die Autocad-Installation verschieben, heute installiere ich sie und lass dich wissen. wenn das Plugin nicht vorhanden ist, wird dies der Anlass für #8.9 andere Software zu erkunden, die es erlauben, Feststoffe ohne die Hindernisse zu modellieren, die Sie stattdessen mit Autocad haben.
Ich empfehle, Autocad nicht zu verlassen, denn für die 2d ist unschlagbar. Sie können auch 3d, aber einfache Dinge tun. wenn man weiter gehen will, ist es besser, andere Programme zu erkunden die gültige Werkzeuge anbieten.



[Silvia_8.9]

dann gibt es wenig zu tun. autocad bleibt immer noch der beste Ersatz des alten tecnigraph. Ich werde ihn immer aus dieser Sicht verteidigen. Am Ende wurde es für die 2d geboren, im Wesentlichen.
Es ist auch toll für eine erste Annäherung an 3D, aber es ist besser, auf andere Programme zu wechseln.

Ich musste die Autocad-Installation verschieben, heute installiere ich sie und lass dich wissen. wenn das Plugin nicht vorhanden ist, wird dies der Anlass für #8.9 andere Software zu erkunden, die es erlauben, Feststoffe ohne die Hindernisse zu modellieren, die Sie stattdessen mit Autocad haben.
Ich empfehle, Autocad nicht zu verlassen, denn für die 2d ist unschlagbar. Sie können auch 3d, aber einfache Dinge tun. Wenn man weiter gehen will, ist es besser, andere Programme zu erkunden, die gültige Werkzeuge anbieten.

Ja, für diese erste Übung. Ich will rhino für den Durchgang des Gitters auf der gekrümmten Oberfläche verwenden und dann auf Autocad melden.
in dieser Hinsicht während des Exports im Acis-Format (an @tristan die mir empfohlen haben), die Spunen zu wählen, welche sind? und dann, in "Exporttyp acis" ist es ratsam, "predefinite" oder "autocad" zu verlassen?
Vielen Dank noch einmal für die gezeigte Verfügbarkeit.



[Tristan]

wenn es eine 'autocad' Preset verwendet, dass; Ich denke, es ist für Kompatibilität gemacht



[Silvia_8.9]

wenn es eine 'autocad' Preset verwendet, dass; Ich denke, es ist für Kompatibilität gemacht

Danke.



[GP.]

uvvectormap

ein tolles Programm, und kostenlos.
sin, dass der Autor müde hat, es alle Jahre auf die verschiedenen Versionen von autocad, warum sie es aus dem Austausch verschwinden (jetzt autodesk app store).
wäre sicherlich ideal gewesen, um das Silvia-Modell zu machen.

hier ist der Link, zu dem ich ein weiteres Video hinzufügen immer aus dem Web genommen.

Es ist mein Gif, aber ich erinnere mich nicht, wo ich es geschrieben habe.



[Silvia_8.9]

ein tolles Programm, und kostenlos.
sin, dass der Autor müde hat, es alle Jahre auf die verschiedenen Versionen von autocad, warum sie es aus dem Austausch verschwinden (jetzt autodesk app store).
wäre sicherlich ideal gewesen, um das Silvia-Modell zu machen.
Anhang anzeigen 60691Es ist mein Gif, aber ich erinnere mich nicht, wo ich es geschrieben habe.

"Die idealen Werkzeuge dauern immer zu wenig"- Semicit.

in jedem Fall ja, so ein Plugin würde mich auf jeden Fall moooolto komfortabel machen. Sünde.
Glücklicherweise gibt es Lösungen (dank denen, die mich "beleuchtet" haben, wie man fortfahren kann)?



[Tristus]

ein tolles Programm, und kostenlos.

aber denken Sie darüber nach. mit diesem autocad Plugin wäre nur in der Lage gewesen, Splines und nicht Feststoffe zu wickeln. was bedeutet, dass nach dem Aufwickeln der Splines die durch die Splines gebildeten Flächen extrudiert und die um den Zylinder gewickelten Feststoffe aufgebaut werden müssen.
Ich dachte, dass sogar Rhino Erfolg haben könnte, und stattdessen rhino tut, und mit großer Leichtigkeit für die Beugung von Feststoffen (die ich stark bezweifle, dass Autokad in der Lage ist zu tun).

in diesem Video "adagiano" von Feststoffen auf einer welligen Oberfläche. Im Gegensatz zum Autocad-Plugin werden daher die auf der Oberfläche einzuhüllenden Feststoffe direkt in die Ebene gezogen, ob wellig oder zylindrisch. eine schöne Zeitersparnis im Vergleich zum Autocad Plugin (im ehemaligen Plugin).



[GP.]

aber denken Sie darüber nach. .

es wird immer Software, die etwas besser als das andere tun wird, das Problem ist, dass sie Kosten (wenn Sie nicht Student sind), klar immer in Bezug auf, wie viel Sie es verwenden.
für diese Schüssel, die ich veröffentlichte, wurden zehn/fünfzehn Minuten verbracht, Ich bin erfreut, dass jemand Werkzeuge schafft, die diese Dinge auch mit einem "elektronischen Techniker möglich machen.

...(all'ex Plugin).

nicht wirklich "ex", sean tessier vor ein paar Stunden zur Verfügung gestellt (auf meine stress) eine "alpha"-Version für die neuesten Versionen von autocad.
siehe unten dieses Gewindes:

http://www.cadtutor.net/forum/topic/56076-stsc_uvvectormap-2015-version/



[Silvia_8.9]

es wird immer Software, die etwas besser als das andere tun wird, das Problem ist, dass sie Kosten (wenn Sie nicht Student sind), klar immer in Bezug auf, wie viel Sie es verwenden.
für diese Schüssel, die ich veröffentlichte, wurden zehn/fünfzehn Minuten verbracht, Ich bin erfreut, dass jemand Werkzeuge schafft, die diese Dinge auch mit einem "elektronischen Techniker möglich machen.


nicht wirklich "ex", sean tessier vor ein paar Stunden zur Verfügung gestellt (auf meine stress) eine "alpha"-Version für die neuesten Versionen von autocad.
siehe unten dieses Gewindes:

http://www.cadtutor.net/forum/topic/56076-stsc_uvvectormap-2015-version/

Oooooooeooooeooeooeooeooeooeooeooeooeooeooeooeooooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeooeoo



[Tristus]

sean tessier vor ein paar Stunden zur Verfügung gestellt (auf meine stress) eine "alpha" Version für die neuesten autocad Versionen.
siehe unten dieses Gewindes:

perfekt, das Plugin ist nützlich.
Ich war gestern auf dieser Seite, aber ich konnte sie nicht herunterladen.
die Website nicht angegeben, dass die Registrierung für die Website erforderlich war. Denken, dass es von meinem Standort abhängig war, aktivierte ich die vpn, die mich mit anderen internationalen ip, aber die Datei blieb unzugänglich. so widerstehen.
vor ein wenig, Ich registrierte auf der Website und heruntergeladen sowohl die erste Version als auch die letzte, in der Hoffnung, dass es funktioniert auf 2016.

wir hoffen, dass das Plugin auch mit solids funktioniert, aber ich habe Zweifel daran.
Bisher habe ich nur Beispiele mit den Splines gesehen. Aber das Plugin ist noch interessant.



[Silvia_8.9]

perfekt, das Plugin ist nützlich.
Ich war gestern auf dieser Seite, aber ich konnte sie nicht herunterladen.
die Website nicht angegeben, dass die Registrierung für die Website erforderlich war. Denken, dass es von meinem Standort abhängig war, aktivierte ich die vpn, die mich mit anderen internationalen ip, aber die Datei blieb unzugänglich. so widerstehen.
vor ein wenig, Ich registrierte auf der Website und heruntergeladen sowohl die erste Version als auch die letzte, in der Hoffnung, dass es funktioniert auf 2016.

wir hoffen, dass das Plugin auch mit solids funktioniert, aber ich habe Zweifel daran.
Bisher habe ich nur Beispiele mit den Splines gesehen. Aber das Plugin ist noch interessant.

lass uns wissen
Ich arbeite an dieser Datei mit rhino, obwohl, trotz der verschiedenen Tutorials Schritt für Schritt, die Messungen bekommen ein wenig hoch?
Maßnahmen beiseite... Ich kann sagen, dass Sie in einer Minute (für die erfahrensten noch weniger) genau das bekommen, was ich suchte.



[Tristus]

In der Zwischenzeit Ich arbeite an dieser Datei mit rhino, obwohl, trotz der verschiedenen Tutorials Schritt für Schritt, die Messungen erhalten ein wenig hoch

Wo sind die größten Unterschiede bei den Maßnahmen?
Berücksichtigung der Tatsache, dass das rhinoförmige Rechteck auf der Ebene gleich der Fläche der vertikalen Fläche des Zylinders zieht, so dass eine Seite dieses Rechtecks dem Umfang des Zylinders entspricht, während die andere Seite der Höhe entspricht.
auch das Autocad Plugin zeichnet, dass Rechteck. Ich kopierte die Dateien von der Website im autocad Plugin-Ordner heruntergeladen.
das Plugin funktioniert gut aber akzeptiert nur Kurven. Keine Feststoffe.



[Silvia_8.9]

Wo sind die größten Unterschiede bei den Maßnahmen?
Berücksichtigung der Tatsache, dass das rhinoförmige Rechteck auf der Ebene gleich der Fläche der vertikalen Fläche des Zylinders zieht, so dass eine Seite dieses Rechtecks dem Umfang des Zylinders entspricht, während die andere Seite der Höhe entspricht.
auch das Autocad Plugin zeichnet, dass Rechteck. Ich kopierte die Dateien von der Website im autocad Plugin-Ordner heruntergeladen.
das Plugin funktioniert gut aber akzeptiert nur Kurven. Keine Feststoffe.

das Problem der Messungen ich es mit dem Befehl "reconstruct" auf rhino gelöst '
Allerdings Ich verstehe, dass das Autocad Plugin genauso funktioniert wie rhino. Dank ZEITSCHRIFTEN Kannst du es jetzt benutzen?



[Tristus]

autocad akzeptiert nur Zeilen. Ich versuchte, Feststoffe zu bauen und die Kanten zu extrahieren, um zu sehen, ob er den festen Käfig zumindest akzeptierte, aber er nahm nur Linien an. Es ist jedoch ein nützliches Plugin.
autocad ist weit davon entfernt, ein echter solider Modellierer zu sein, also, wenn Sie mit komplexen Feststoffen arbeiten wollen, ist es besser, Software zu bewerten, die auch erlauben, Feststoffe mit Leichtigkeit zu verformen

Nur um ein Beispiel zu geben, fasst Bild 1 alles zusammen, was ich mit Autocad tun konnte.

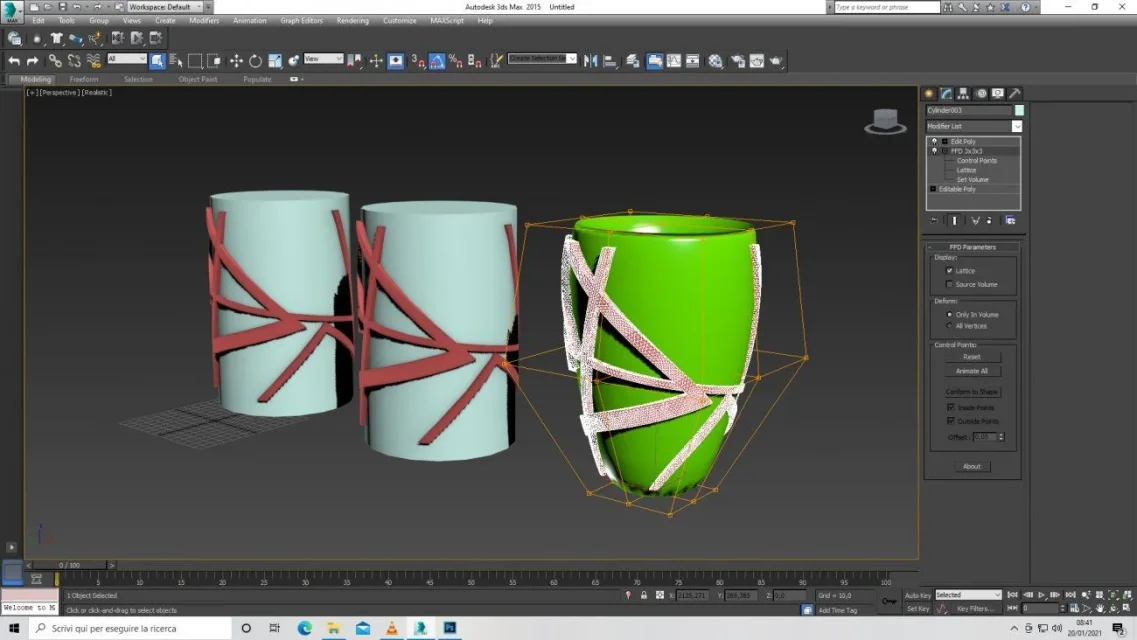

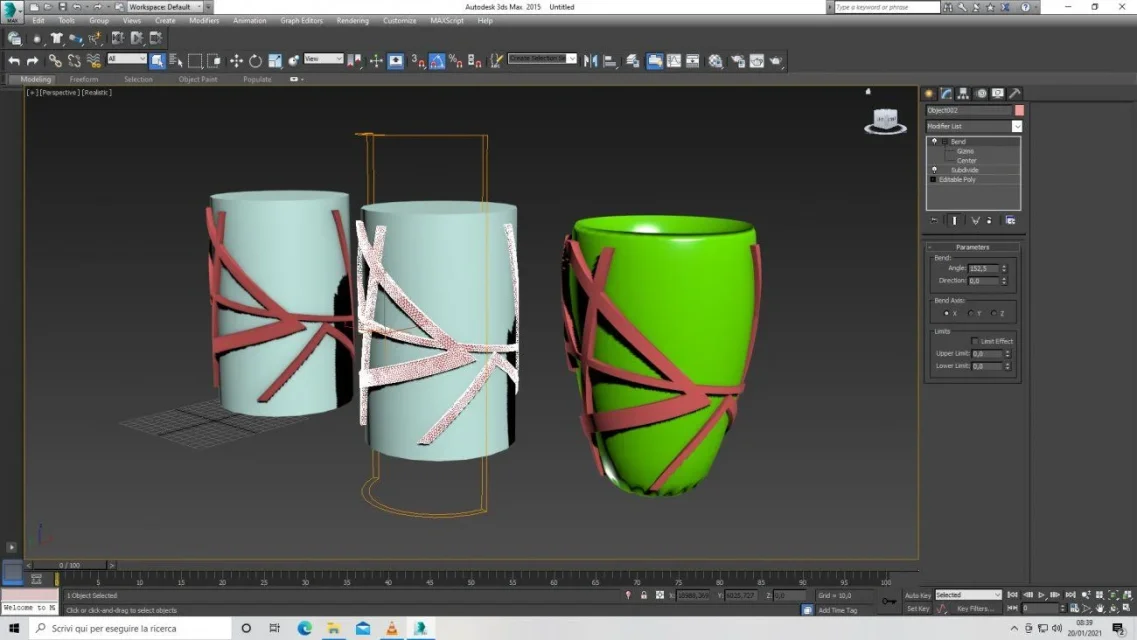

andere Bilder sind das Ergebnis der Anwendung von 2 3dsmax Modifiern, mit denen es möglich ist, Feststoffe mit extremer Leichtigkeit zu verformen.
