Technische Zeichenübungen

Dank all der Antworten, sobald ich den PC wiedereröffne, versuche ich besser zu reagieren, meine Übungen sind in der Extraktion der Komponente und machen eine Skizze zitiert, aber für jetzt versuche ich mich daran zu gewöhnen, die Komponente sofort zu erkennen, um zumindest zu verstehen, was ich ziehe
erkennen, indem es ihm einen Identifikationsnamen hilft für kommerzielle Komponenten, während es für Konstruktionen einen marginalen Wert hat, weil z.B. Call-Komponente 1 der letzten Anlage: äußerer Körper (die übrigens nichts imaginär macht), Shirt, Zylinder, Kompass... nicht zulassen, leichter grafisch zu extrahieren.
Eine Übung, die Sie tun können, ist, mit verschiedenen Farben die Konturen der verschiedenen Komponenten hervorzuheben, dies hilft Ihnen zu verstehen, wie zu erkennen, was logisch ist, in einem zusammengesetzten verschiedenen Komponenten, ohne sie einzeln im Voraus zu gestalten.

in der Tat in dieser Übung versuchte ich, die Komponente 1 zu zeichnen, beginnend mit der Hervorhebung der Konturen, Ich werde dem Rat folgen dank tausend

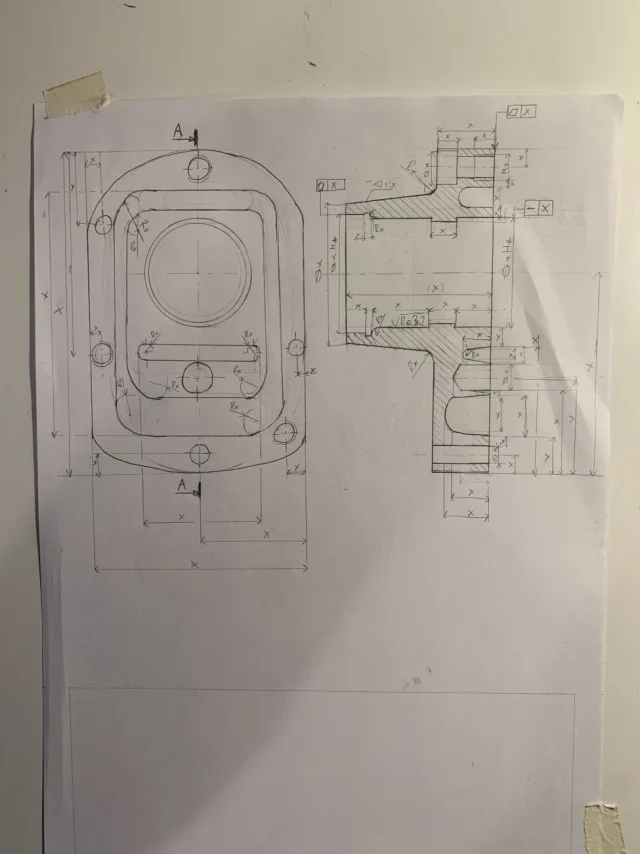

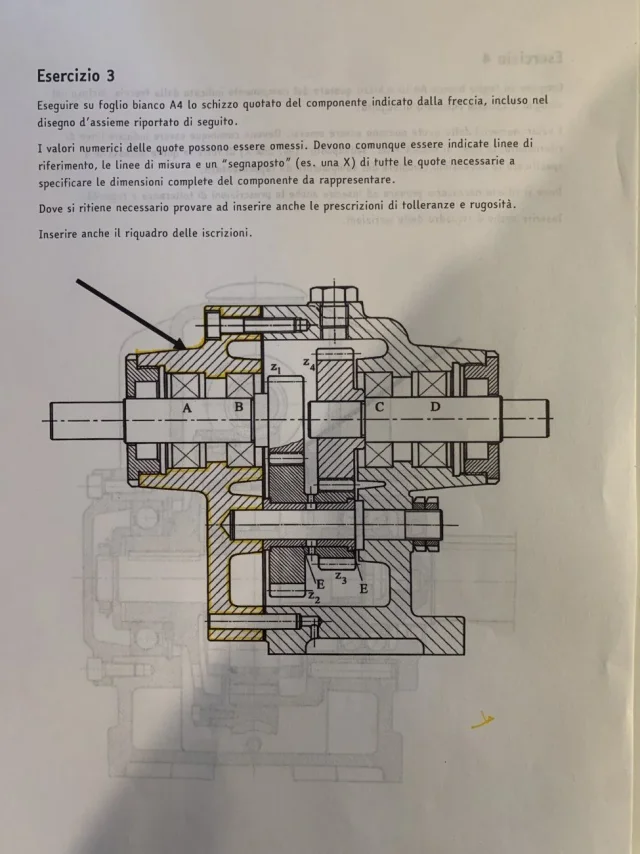

guten Abend für alle und guten Sonntag, Ich mache diese Übung der Repräsentation Komponenten und ich finde mich in Schwierigkeiten in zwei Dingen:
1) Ich verstehe nicht, wie die Steinbrüche, die ich denke, aus der Beleuchtung der Struktur gemacht werden? Sind sie Ovale wie ich oder sind sie alle unabhängig graben?
2) wie kann ich Quoten besser organisieren? Ich habe bemerkt, viel zu sein und ich finde mich, dass ich Verwirrung in meiner Meinung geschaffen habe, mit wenig Platz zur Verfügung

Vielen Dank im Voraus und guten Abend


Anhänge

  • image.jpg
    104,9 KB · Aufrufe: 58
  • image.jpg
    160 KB · Aufrufe: 64
1) Ich verstehe nicht, wie die Steinbrüche, die ich denke, aus der Beleuchtung der Struktur gemacht werden? Sind sie Ovale wie ich oder sind sie alle unabhängig graben?
stellen Sie sich diese Frage: Was sollen wir einhausen? un cuscinetto.
Wie wird ein Lager hergestellt? Es ist zylindrisch.
Kann ein zylindrisches Element in einem quadratischen Steinbruch montiert werden?
Ihr Design ist falsch
2) wie kann ich Quoten besser organisieren? Ich habe bemerkt, viel zu sein und ich finde mich, dass ich Verwirrung in meiner Meinung geschaffen habe, mit wenig Platz zur Verfügung
mehr als alles andere, was Sie missbrauchen, auch weil Geometrie falsch ist (je nachdem, um die Geometrie richtig zu definieren braucht eine andere Ansicht neben dem Abschnitt, den Sie in der Prüfungsspur sehen).
das Design wird in einem Blatt platziert, das für die Darstellung und richtig ausgerichtet ist; wenn anstelle der vertikalen das Blatt, das Sie setzen es horizontal Sie sehen, dass Sie alle den Raum unten verwenden können

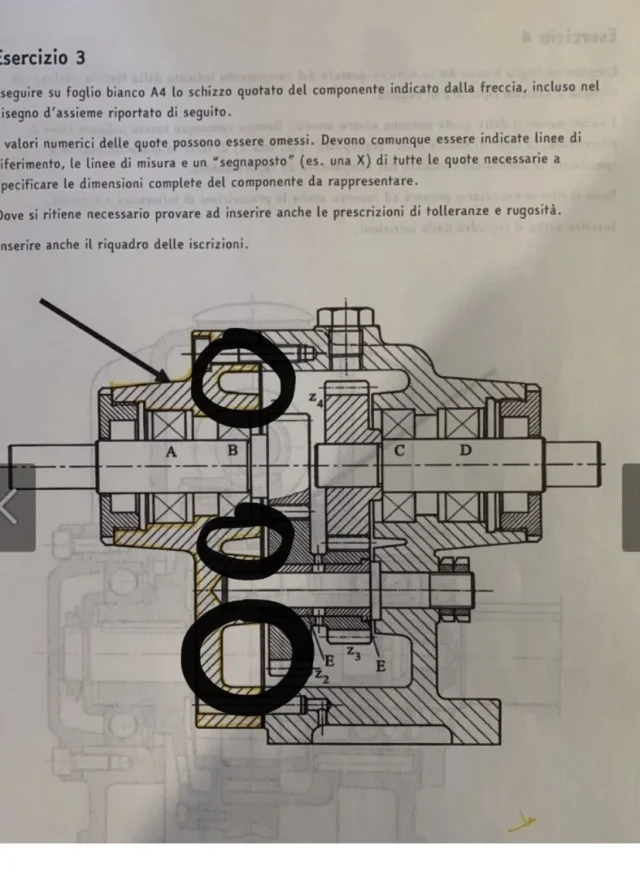

ich meine, diese Höhlen, die der Lager ist der zentrale Kreis, für die Verlegung der Professor verpflichtet uns, vertikale Ablage für Blatt a4 zu verwenden


Anhänge

  • 5053947B-D94C-4938-B3EF-7F824B56986D.jpeg
    117,2 KB · Aufrufe: 62
2021 gibt es noch die "Schnittung des Blattes". ... ultra archaischer Begriff.

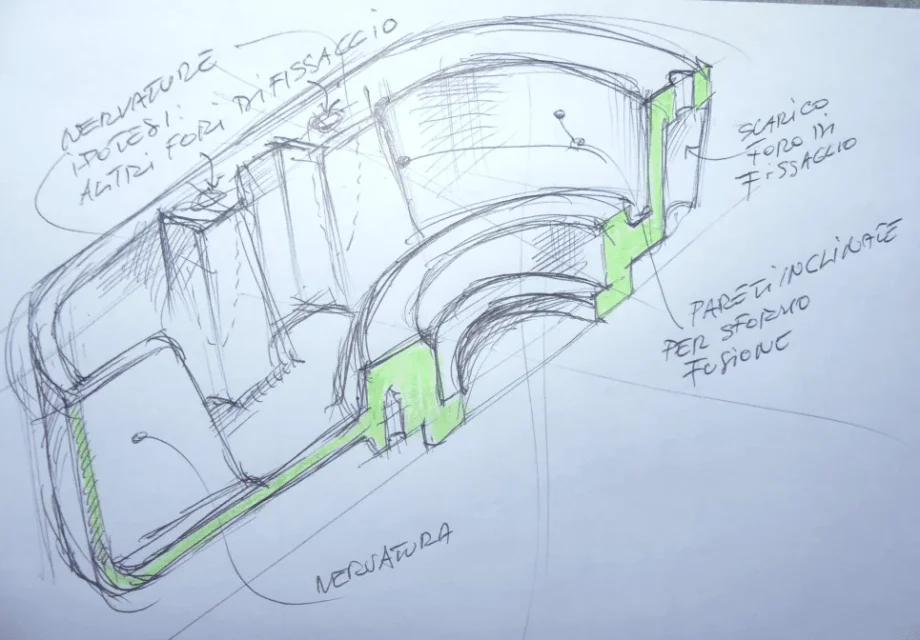

der kleine Steinbruch... Eigentlich ist es eine flache Wand mit einem konischen zylindrischen Vorsprung, wo die Lager eingesetzt werden.

Der große Steinbruch unten folgt der mittleren Kiste. Tatsächlich ist es eine dünne Wand mit einem Hohlkegel nur dort, wo der Sitz des Stiftes ist.

oder ich meine diese Höhlen, die der Lager ist der zentrale Kreis,
ohne eine andere Ansicht ist es nicht möglich zu wissen. also, wenn es nicht existiert, ist es okay jede Form.
sind Aufhellungen hergestellte Schmelze.
Streubeobachtungen:
das obere Loch ist falsch: es macht keinen Sinn, ein Loch mit dem letzten Gewindeteil zu machen, wenn das Gewinde in der anderen Hälfte der Karkasse des Reduzierers vorhanden ist.
das Loch vor den Lagern, wo der Flansch gelagert ist, ist Gewinde. Es versteht sich von der Doppellinie und dadurch, dass ansonsten der Flansch in keiner Weise blockiert würde.
die bearbeiteten Löcher nicht aus der Außengeometrie, die ein raues Element ist, sondern aus einer bekannten Referenz, dass in diesem Fall das zentrale Loch der Lager sein wird.
im Abschnitt fehlt die Linien der Revolution
Anteile sind nicht Ihre starken

Dank der Mängel, denn die Proportionen aufrichtig auf den Prof betrifft nicht die Genauigkeit und da ich jetzt auch kostenlose Handtests mache, offensichtlich die Absicht, das Stück treu zu replizieren, aber immer aus Gründen der Belastbarkeit in diesem Fall war es nicht möglich

1) Ich verstehe nicht, wie die Steinbrüche, die ich denke, aus der Beleuchtung der Struktur gemacht werden? Sind sie Ovale wie ich oder sind sie alle unabhängig graben?
2) wie kann ich Quoten besser organisieren? Ich habe bemerkt, viel zu sein und ich finde mich, dass ich Verwirrung in meiner Meinung geschaffen habe, mit wenig Platz zur Verfügung
hi christian, sicher, wenn Sie Proportionen gehalten und ein Herrscher verwendet hätte einfacher zu verstehen.
die Übung bezieht sich nicht auf die Ansicht von rechts und für die Notierungen, die Sie nicht brauchen, auch weil Sie Informationen benötigen, die Sie sicherlich nicht als unnötig für diese Übung (z.B. Anzahl und Position der Befestigungsschrauben, Dornen, etc.).

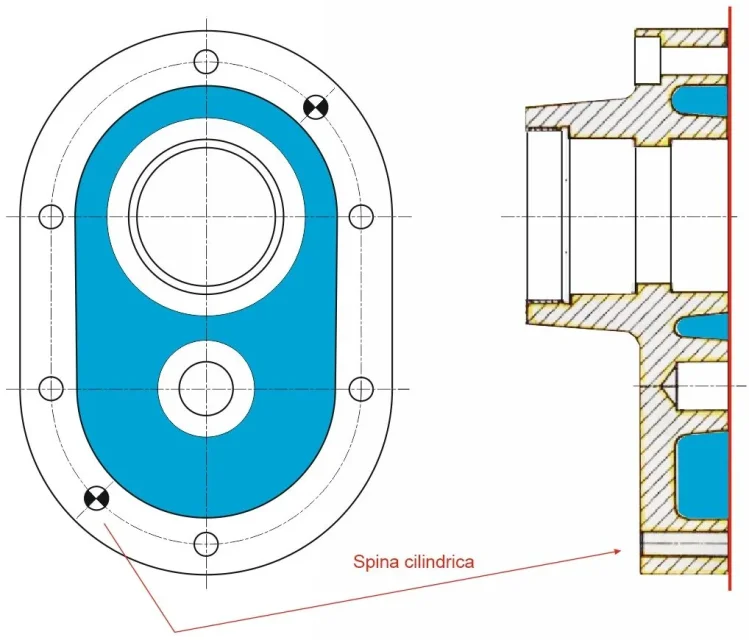

in der rechten Ansicht des Deckels, den ich anstecke, habe ich 6 Schrauben vorhergesagt, die notwendigerweise so viel wie möglich äquidistant sein müssen, um eine gleichmäßige Verschärfung auf der gesamten Ebene und zwei Dornen zu haben, dass ich jedoch gestaffelt vorhergesagt habe als die im ursprünglichen Entwurf angedeutete, deaktiviert, weil sie vorzugsweise symmetrisch und in der ursprünglichen Position (was falsch gewesen sein sollte, weil es eine Befestigungsschraube) müssen, die Entladung der Luft zu tun.so müssen Sie nur zeichnen und zitieren Sie den Abschnitt, in dem Sie alle Elemente, die Sie benötigen, sogar die Ausgrabungen, in der Tat ist es nur eine Ausgrabung (blaue Fläche) auf einem einzigen Niveau, aus dem die beiden Naben hervorgehen und von denen Sie nur die Tiefe und die Formen über, natürlich die rauen Durchmesser zu zitieren.
Diese Übung wurde Ihnen zugeordnet, um Ihre Fähigkeit zu verstehen und Einfügen von Zitaten, Dimensionen und geometrische Toleranzen und Falten Grad durch Bearbeitung bestimmt (sein eines Stückes aus Gusseisenguss und arbeitete an Arbeitszentren Sie nur zwei Grad der Rauhigkeit).

nur der quotierte Abschnitt erforderlich ist, ist das vertikale a4 Blatt ausreichend.


Anhänge

  • Esercitazione disegno.jpg
    Esercitazione disegno.jpg
    100,7 KB · Aufrufe: 49
2) wie kann ich Quoten besser organisieren? Ich habe bemerkt, viel zu sein und ich finde mich, dass ich Verwirrung in meiner Meinung geschaffen habe, mit wenig Platz zur Verfügung

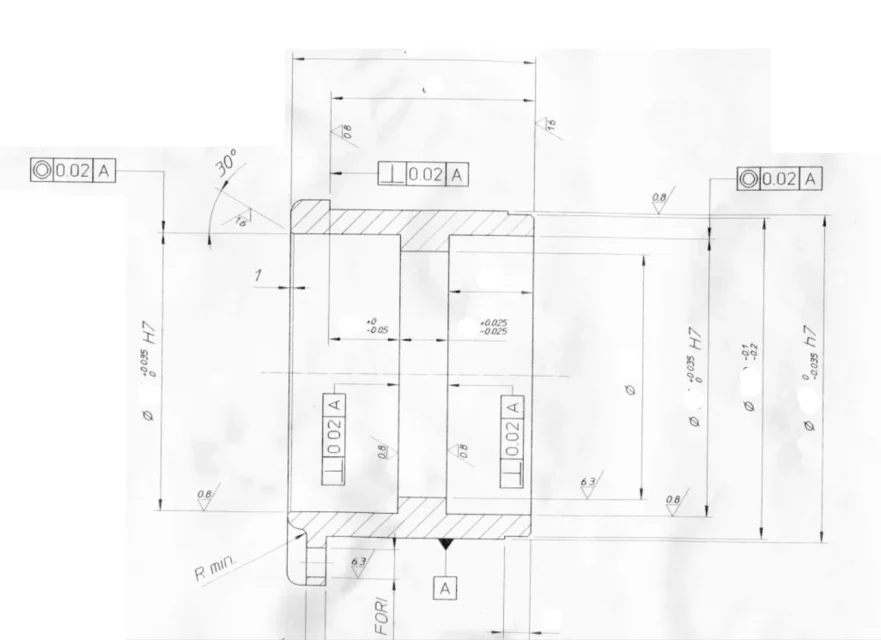

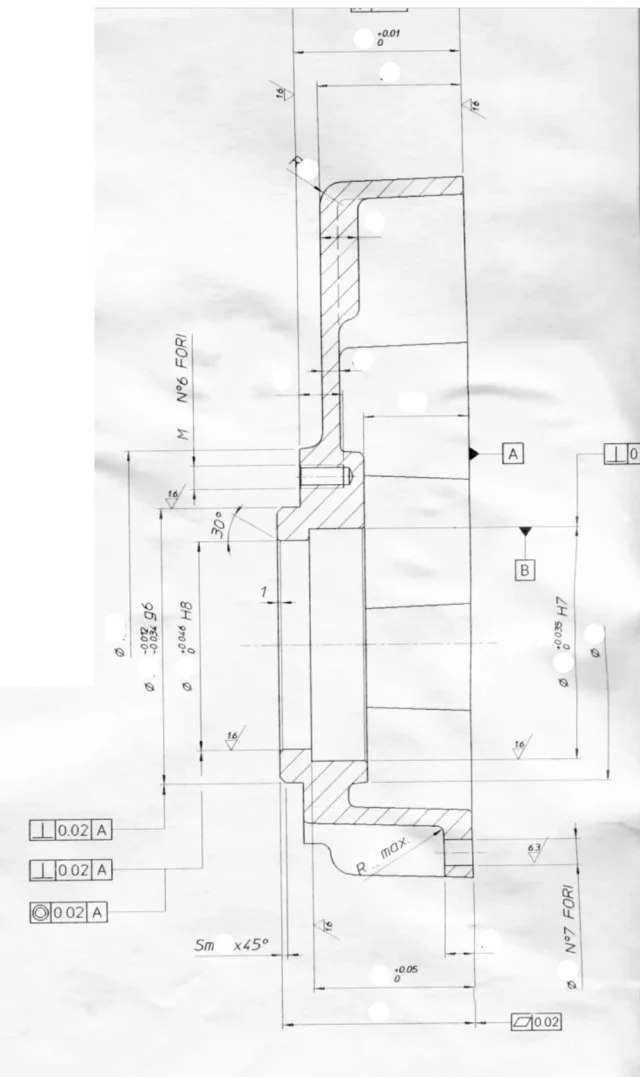

Ich hänge zwei Bilder an, aus denen du Inspiration für Zitate ziehen kannst.
einer ist ein Deckel mit etwas Analogie zu Ihrem, in dem Sie das Angebot der Gussausgrabung und die Naben sehen können, der andere ist ein Lagerhalter.
Ich hoffe, sie können dir helfen.


Anhänge

  • Esempio mo.jpg
    Esempio mo.jpg
    72,8 KB · Aufrufe: 44
  • Esempio cop.jpg
    Esempio cop.jpg
    96 KB · Aufrufe: 48
Vielen Dank! In der Tat erkannte ich, dass ich nicht wissen konnte, wie es ohne eine andere Ansicht war, aber der Professor möchte, dass wir uns vorstellen, wie es sein kann und dass wir die notwendigen Ansichten auf eine vollständige Weise verwenden, aber dank sowohl für die Erklärung als auch für das Zitat, falls ich die richtige Ansicht hatte, das Angebot, das ich getan habe, ist richtig?

Also musst du auch die Ansicht von links machen? Wenn ja, versuchen Sie, es wiederherzustellen, Sie haben alle Elemente, um es zu tun.
die Ansicht von rechts, dass Sie getan haben, ist nicht real und die Quoten sind in einer ungeordneten und nicht rationalen Weise angeordnet. Schauen Sie sich die Bilder an, die ich angehängt habe, und versuchen Sie, die vollen Quoten auf die Ansicht zu setzen, die ich Ihnen und auf den relativen Abschnitt gab, dann befestigen Sie die aufwendige, die wir korrigieren.
Wenn Sie ein technisches Design machen können und nicht eine Skizze da geworfen, müssen Sie nicht darüber nachdenken, die am wenigsten notwendig ist, um den Lehrer (wenn es okay ist mit ihm), müssen Sie denken, dass eines Tages müssen Sie es für ein Unternehmen tun und dort haben Sie keine Rabatte.

Okay, danke. Ich versuche es erneut zu tun, mehr als das Mindeste zu tun, um den Lehrer nicht wollen, dass wir Werkzeuge wie Herrscher und Kompass verwenden, und ich muss mich an die Hand gewöhnen, sonst komme ich zur Prüfung und ich kann keine gerade Linie ohne Herrscher, Dank sowieso der Beratung und richtig die falsche Geometrie gemacht kann ich nicht richtig Zitat

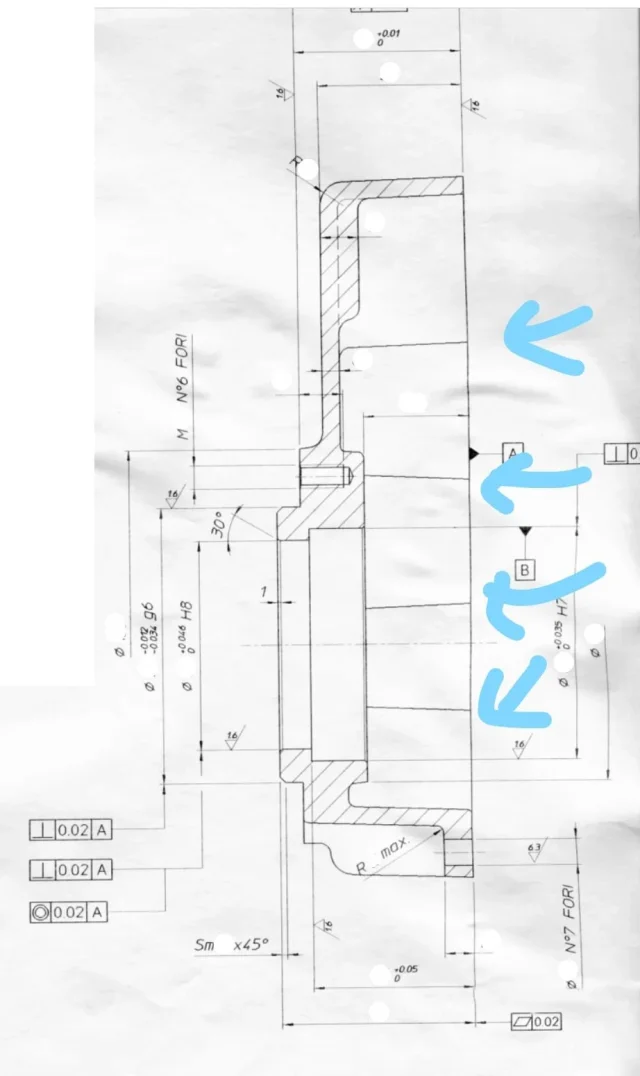

einer ist eine Abdeckung mit etwas Analogie zu Ihrem, in dem Sie das Angebot der Casting-Ausgrabung und die Naben sehen können

Guten Abend, kann ich Sie fragen, was diese lebendigen Ecken sind? Ist das ein Steinbruch für die Fusion?
Vielen Dank


Anhänge

  • InkedEsempio cop_LI.jpg
    InkedEsempio cop_LI.jpg
    97,9 KB · Aufrufe: 39
Was sind diese lebendigen Kanten?

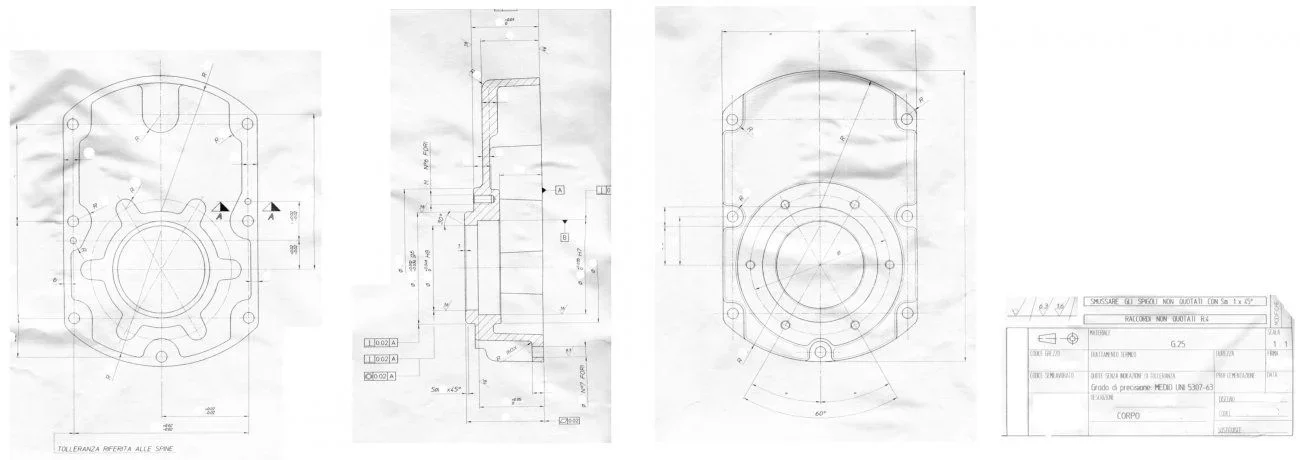

Sie stellen eine Erweiterung der Deckwand dar, um die Befestigungslöcher üben zu können: Sie sehen gut in der linken Ansicht der vollständigen Zeichnung, die ich anhefte (entspricht die Qualität der Collage, aber ich habe einen kleinen Scanner und das Originalpapier ist ein a2).
Ich habe auch die Papiere berichtet, die Ihnen dienen können, um die grundlegenden Informationen zu verstehen, die in der Zeichnung zu berichten sind.
Ist das ein Steinbruch für die Fusion?
Ja, es ist ein einziger Steinbruch, aus dem das Rippennabenlager (wie in Ihrem Fall) hervortritt und die Schwellung, die Sie im oberen Teil sehen, die nichts als eine Poppe ist (Sie sehen es gut in der linken Ansicht an der Spitze), in der das Loch für eine Ölkappe geübt wird (auf Anfrage).


Anhänge

  • Esempio cop.jpg
    Esempio cop.jpg
    57,5 KB · Aufrufe: 36
Aber wo sagt man, man muss eine Seitenansicht machen?
nach mir musst du nur den Abschnitt zitieren

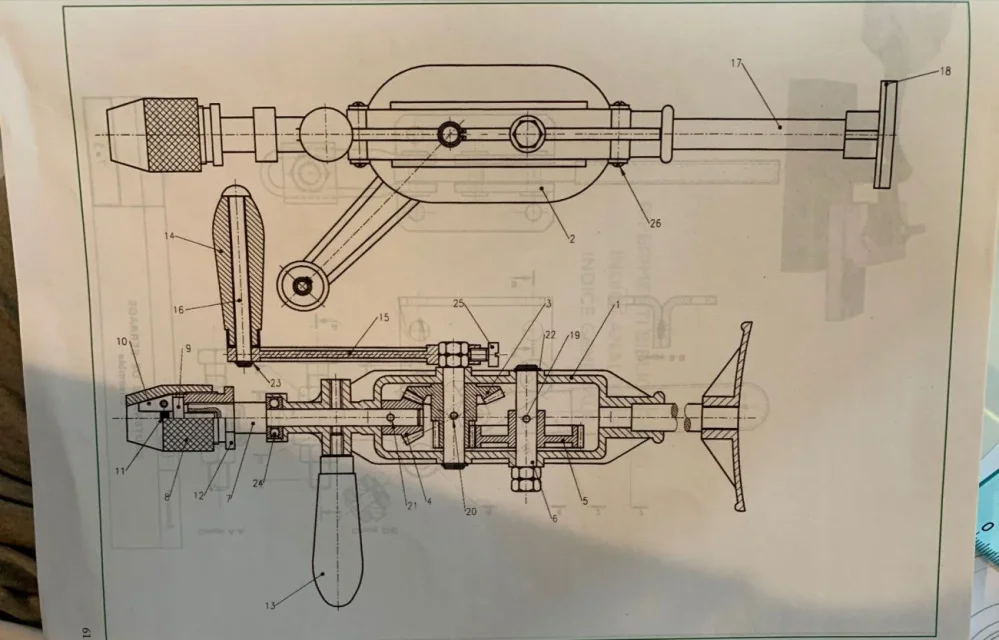

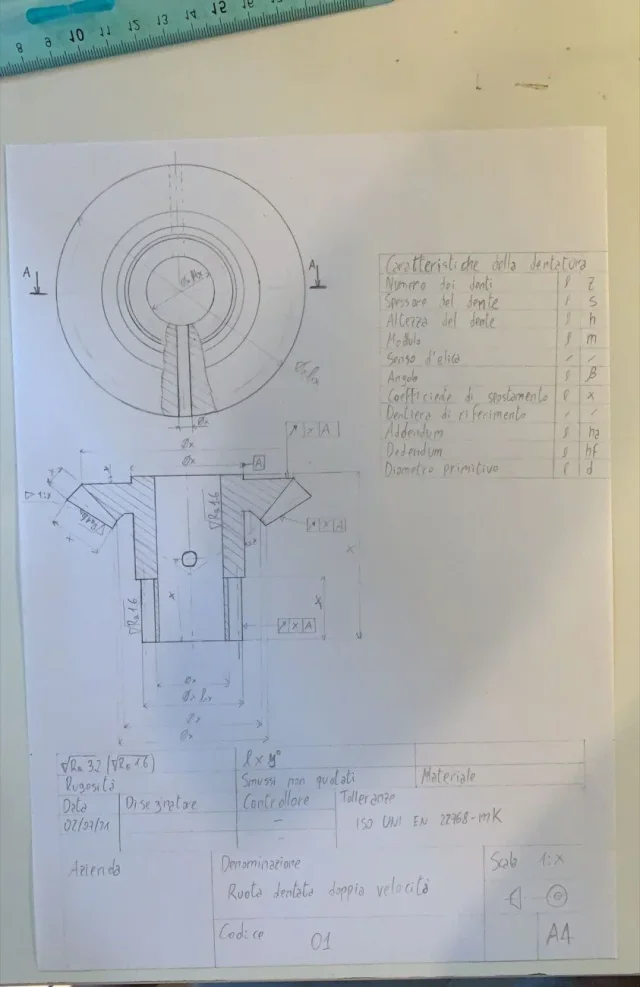

Guten Abend an den ganzen und guten Freitag, ich wollte mit Ihnen diese Übung teilen, um Ihnen zwei Fragen zu stellen:
1) Ist der Stecker hypothetisiert und korrekt dargestellt?
2) das Primitiv eines Kegelrads in der Anlage, nach dem der Umfang dargestellt werden soll? nach dem äußeren Kopfumfang oder nach dem inneren? in vielen Fällen ist es immer nach dem Äußersten, aber es in dieser Übung zu sehen, hätte ich es nach der zweiten gesetzt.
Ich nehme die Gelegenheit, um eine allgemeine Meinung der Zeichnung zu fragen, am Ende wird der Professor die Verwendung von Herrscher und Kompass ermöglichen.

die Komponente ist die Zahl 3
Danke und guten Abend/Teil.


Anhänge

  • WhatsApp Image 2021-07-02 at 19.22.41.jpeg
    WhatsApp Image 2021-07-02 at 19.22.41.jpeg
    90 KB · Aufrufe: 31
  • WhatsApp Image 2021-07-02 at 19.30.09.jpeg
    WhatsApp Image 2021-07-02 at 19.30.09.jpeg
    132,5 KB · Aufrufe: 44
