Dies ist ein spezieller kombinierter Reduzierer, bestehend aus einem Winkelreferenzverhältnis 1/1, das auf einen teilweise dargestellten Reduzierer angewendet wird, von dem man vor der Reduktion nur den Eingangsdeckel und das Zahnradpaar sieht.
die Verschiebung hat einen Baum, der mit dem Getriebe des Untersetzers und einem anderen Baum verbunden ist, wo auf einer Seite ein konischer Angriff (Kabel) und auf der gegenüberliegenden Seite ein Rahmenkabel für einen möglichen manuellen Antrieb (in Phase hergestellt) hat? Anpassung?); Ich kenne die Anwendung nicht.

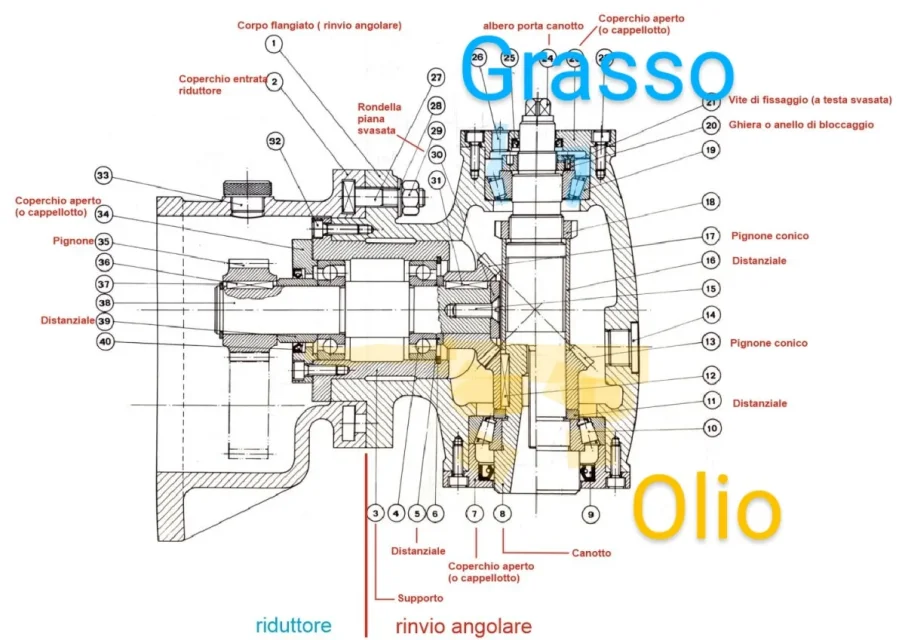

Ich hänge das Bild an, auf dem ich die Benennung der nicht normalisierten Baukomponenten berichtete; ich denke, Sie haben keine Schwierigkeiten, sie zu erkennen.
die Terminologie, die ich verwendet, ist nicht standardmäßig, so dass verschiedene Hersteller rufen Komponenten mit der gleichen Funktion mit verschiedenen Namen (z.B. Fall, Körper, Carcass, etc.), so dass Sie eine Marge in der Bezeichnung, die Sie verschiedene Komponenten nennen können, z.B. Ausgabeunterstützung. Eingangswelle, Dichtringabdeckung, etc., ohne Invalidierungserkennung wie für jedes Bauteil gibt es die eindeutige numerische Referenz.

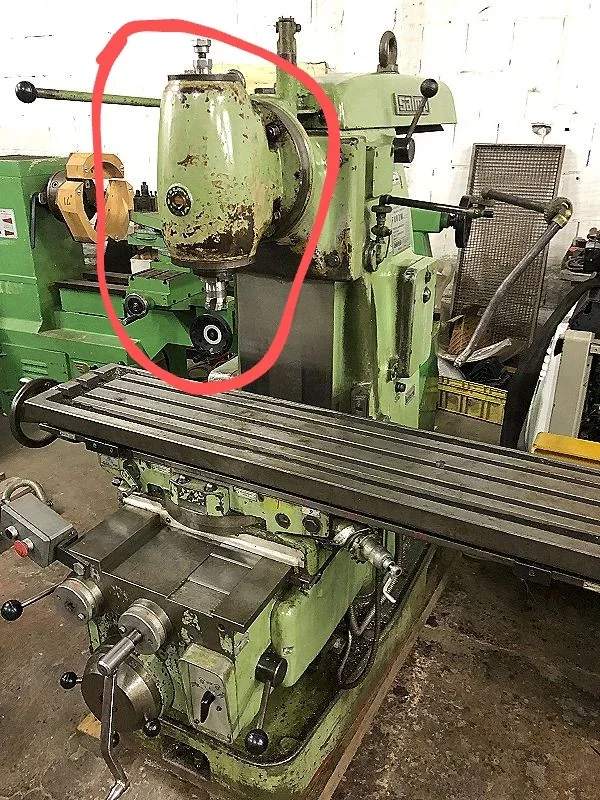

mit guter Wahrscheinlichkeit (99,9%) ist der Abschnitt eines Kopfes einer manuellen Fräsmaschine der 60er Jahre. ist eines der Standardzubehöre.
es ist eine Gegendarstellung der konischen Austrittswelle und der Welle mit dem überstehenden Bild.siehe Bild 1. wenn die Entfernungen das vertikale Wellenbild setzen 2.
Diese Fräsmaschine hat bereits den Kopf und Oluta zu s, während die ältesten waren 90 Grad.
Da ist sie.



[meccanicamg]

Beobachtung, wenn Sie die Schmierung bewerten möchten, können Sie feststellen, dass das Ölstandlicht der Zahnräder (14) alle niedrigen und Eingangslager nass hält.während durch Fett (26)Sie schmieren das obere Lager.



[Peppe]

aber würde keine Fettdichtung am oberen Lager verpassen? Würde es alles im Ölbad aussehen oder habe ich verloren?



[meccanicamg]

aber würde keine Fettdichtung am oberen Lager verpassen? Würde es alles im Ölbad aussehen oder habe ich verloren?

das Fett schlägt es und wenn Sie pomp mehr fällt in das Öl.
Sie waren immer so. Verwendung von generischen Milchfetten haben nie Probleme gegeben. oft könnte das Öl, das in die Köpfe gelegt wurde, auch eine iso 320 und alles machte Brühe.



[TETRASTORE]

das Fett schlägt es und wenn Sie pomp mehr fällt in das Öl.
Sie waren immer so. Verwendung von generischen Milchfetten haben nie Probleme gegeben. oft könnte das Öl, das in die Köpfe gelegt wurde, auch eine iso 320 und alles machte Brühe.

Ich bestätige, die Nylosringe existierten vielleicht noch nicht. Was mich erstaunt, ist, dass es im Jahr 2024 in der Schulumgebung noch veraltete Übungen wie diese gibt, die sicherlich nicht den Schülern helfen, die neuesten technologischen Innovationen zu erhalten. Es wäre, als würden in der Informatik Übungen auf der Kodierung von perforierten Bändern aus 60 Jahren durchgeführt.



[meccanicamg]

Ich bestätige, die Nylosringe existierten vielleicht noch nicht. Was mich erstaunt, ist, dass es im Jahr 2024 in der Schulumgebung noch veraltete Übungen wie diese gibt, die sicherlich nicht den Schülern helfen, die neuesten technologischen Innovationen zu erhalten. Es wäre, als würden in der Informatik Übungen auf der Kodierung von perforierten Bändern aus 60 Jahren durchgeführt.

Mechanik ist immer mechanisch.
wenn die Schüler nicht in der Lage sind, diese einfachen Dinge zu analysieren, finden Sie ein Objekt mit technologischen Inhalten.
Es ist gut, von den Basen zu starten.
sicher, dass neue Designs sie nicht mehr machen.... weil moderne Maschinen sind jetzt wie Unternehmen.. Selbst wenn warmes Wasser.
