Ellipsenblatt

[re_solidworks]

Ich schaffte es wirklich, es einfach mit der Grundflanschfunktion zu entwickeln.
ist in Version 2019
in der Tat die letzte Anlage zu nehmen @ciaspo und die Funktion ausführen, die ich die volle Funktion bekomme

Du hast recht. Ich habe die Gelegenheit genutzt, zu dokumentieren und zu sehen, dass dies eine Neuheit ist, die mit der Version 2018 eingeführt wurde. Ich habe seit einigen Jahren nicht gelesen, was neu ist und diese Funktion weggelaufen ist.



[Ciaspo]

der Grund ist sehr einfach: Solidworks entwickelt keine Ellipsen. die Netzbiegungen, die zylindrischen und konischen Rollläden arbeiten. dann gibt es eine zusätzliche Möglichkeit in Bezug auf Loftfalten, mit denen Sie komplexe Formen realisieren können, aber immer "vereinfachen" in Falten, zumindest im Wege der Begründung des Programms.
eine Frage: Warum sollte es eine Ellipse und nicht eine "half asola"?
die Alternative zur mittleren Asola ist eine Annäherung mit einer Skizze bestehend aus Bögen und Linien, die Ihrem Objekt angenähert, etwas sehr ähnlich dem Blatt mit Loft.

die halbe Asola kann nicht sein, weil sie nicht mit den anderen Platten des Bauteils tangent wird.
Ich versuchte, die Ellipse-Funktion mit einem Kegel zu ändern, aber es macht mich nicht mal zum Blatt. sogar mit Skizze aus Bögen und Linien ist es nicht möglich, die gleiche Geometrie zu erhalten, es sei denn, Sie gehen, um alle Radius Feuer etc...

Du machst das nur.Anhang anzeigen 63803und versuchen zu schneiden,
Ich kann es nicht spiegeln. Ich hoffe, du bist glücklicher. oder die dxf-Datei mit Autocad und Spiegel dort ändern.

mit der Snap-on Skizze (immer im vorderen Stock) Ich kann erstellen, schneiden (auch mit normalem Schnitt) und nur entwickeln, wenn ich ihm eine einzigartige Richtung gebe, wenn die Entwicklung zum Beispiel aus dem mittleren Stockwerk sie nicht mehr entwickelt. für den Moment ist es okay, so il Spiegelung es ist kein Problem, Spiegel halb im Subaxieme und dann Entwicklung verdoppelt es, um eine einzigartige Entwicklung haben
Vielen Dank!



[Ciaspo]

Du hast recht. Ich habe die Gelegenheit genutzt, zu dokumentieren und zu sehen, dass dies eine Neuheit ist, die mit der Version 2018 eingeführt wurde. Ich habe seit einigen Jahren nicht gelesen, was neu ist und diese Funktion weggelaufen ist.

Ich benutze die Version 2018, aber ich konnte nicht



[SimoneCRV]

die halbe Asola kann nicht sein, weil sie nicht mit den anderen Platten des Bauteils tangent wird.
Ich versuchte, die Ellipse-Funktion mit einem Kegel zu ändern, aber es macht mich nicht mal zum Blatt. sogar mit Skizze aus Bögen und Linien ist es nicht möglich, die gleiche Geometrie zu erhalten, es sei denn, Sie gehen, um alle Radius Feuer etc...

mit der Snap-on Skizze (immer im vorderen Stock) Ich kann erstellen, schneiden (auch mit normalem Schnitt) und nur entwickeln, wenn ich ihm eine einzigartige Richtung gebe, wenn die Entwicklung zum Beispiel aus dem mittleren Stockwerk sie nicht mehr entwickelt. für den Moment ist es okay, so il Spiegelung es ist kein Problem, Spiegel halb im Subaxieme und dann Entwicklung verdoppelt es, um eine einzigartige Entwicklung haben
Vielen Dank!

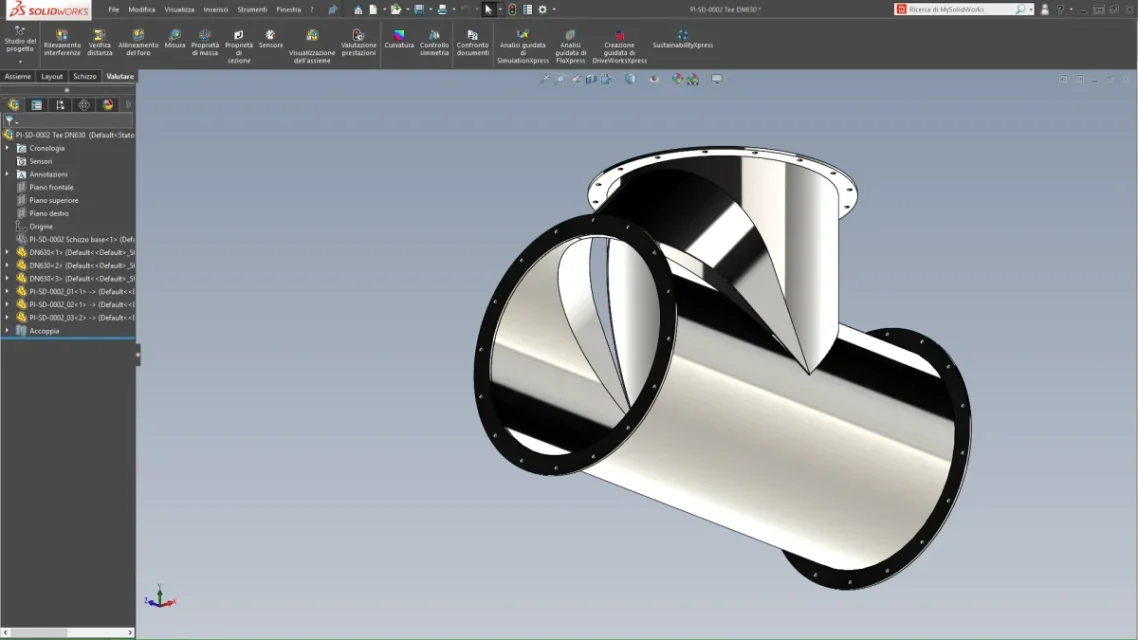

Neugier vielleicht ein wenig aus dem Thema: aber arbeiten Sie immer mit dieser Video-Qualität oder wurde nur für Screenshoot?
es wird sein, dass ich alles mögliche deaktivieren und dann klagen ich sowieso wie langsam es geht



[Ciaspo]

Neugier vielleicht ein wenig aus dem Thema: aber arbeiten Sie immer mit dieser Video-Qualität oder wurde nur für Screenshoot?
es wird sein, dass ich alles mögliche deaktivieren und dann klagen ich sowieso wie langsam es geht

nicht in der Regel entfernen "realview Graphics". Dies ist eine Art Anzeige und wie schnell ich mich nicht beschweren kann.



[re_solidworks]

die halbe Asola kann nicht sein, weil sie nicht mit den anderen Platten des Bauteils tangent wird.
Ich versuchte, die Ellipse-Funktion mit einem Kegel zu ändern, aber es macht mich nicht mal zum Blatt. sogar mit Skizze aus Bögen und Linien ist es nicht möglich, die gleiche Geometrie zu erhalten, es sei denn, Sie gehen, um alle Radius Feuer etc...

mit der Snap-on Skizze (immer im vorderen Stock) Ich kann erstellen, schneiden (auch mit normalem Schnitt) und nur entwickeln, wenn ich ihm eine einzigartige Richtung gebe, wenn die Entwicklung zum Beispiel aus dem mittleren Stockwerk sie nicht mehr entwickelt. für den Moment ist es okay, so il Spiegelung es ist kein Problem, Spiegel halb im Subaxieme und dann Entwicklung verdoppelt es, um eine einzigartige Entwicklung haben
Vielen Dank!

die halbe Asola wird mit einer anderen Form tangent und gewährleistet auch eine größere innere Kontinuität des Durchgangs. Ich meine, es schafft nicht alle Kanten, die durch den Schnitt der Ellipse entstehen. Ich versuche, ein Modell umzugestalten, das ich schnell übertroffen habe, die Mutter ist im Jahr 2019, aber ich habe auch eine edrawing und eine parasolid.
öffentlich diese Antwort als Reiz, um zu verstehen, ob eine andere Lösung auch funktional sein kann.
