Spritzgussteil

Gut.
um den ganzen Kreis zu schließen, nimmt er ein Bild des jeweiligen Ingenieurs und eines der jeweiligen gedruckten, mit relativen Beobachtungen. .
natürlich, wenn möglich zu veröffentlichen. .

Ich kann es versuchen, aber ich verspreche nichts, ich muss natürlich meine Vorgesetzten Erlaubnis sowieso fragen, dass, wenn irrtümlich es sich herausstellt, dass ich nicht warnte, es endet schlecht. .
:

ET3D schrieb:
Vielen Dank für Ihre Antworten, ich war wirklich hilfreich.
um die Verarbeitung am Ende zu aktualisieren, hörte ich den Schimmelpilz, der mir Anweisungen gab, wie man das Stück zu reparieren, um es zu drucken.
Zum Vergrößern anklicken....

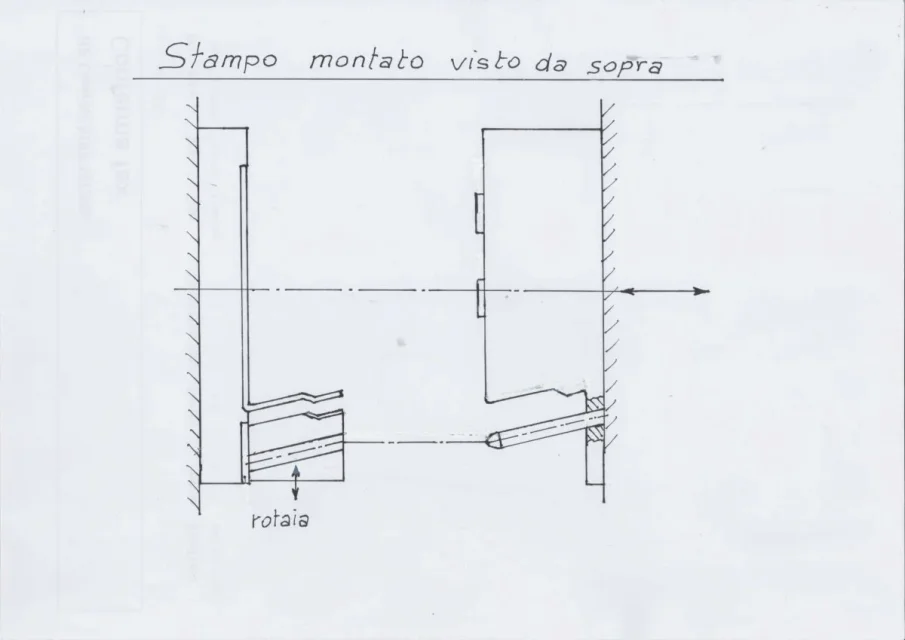

bis zum Abschluss dessen, was ich oben vorgeschlagen habe, sende ich eine Skizze über den möglichen Betrieb des Formteils, mit Schlupf für das Unterwasser.
in der Öffnung wirkt die rechte Form bereits teilweise als Extraktor. Tschüss.


Anhänge

  • Slitta per sottosquadro..JPEG
    Slitta per sottosquadro..JPEG
    63,7 KB · Aufrufe: 27
Marco F inox schrieb:
bis zum Abschluss dessen, was ich oben vorgeschlagen habe, sende ich eine Skizze über den möglichen Betrieb des Formteils, mit Schlupf für das Unterwasser.
in der Öffnung wirkt die rechte Form bereits teilweise als Extraktor. Tschüss.
Zum Vergrößern anklicken....
Ich konnte nicht um Besseres bitten. sehr klar und erläuternd. Vielen Dank!

Marco F inox schrieb:
bis zum Abschluss dessen, was ich oben vorgeschlagen habe, sende ich eine Skizze über den möglichen Betrieb des Formteils, mit Schlupf für das Unterwasser.
in der Öffnung wirkt die rechte Form bereits teilweise als Extraktor. Tschüss.
Zum Vergrößern anklicken....
aber nur für.. das Subsquadro in punzone (rechte Seite Ihres Designs) wie entfernen Sie es? Wenn das Stück übrig bleibt (Matrix) müssen Sie eine geschlossene Formbewegung vor dem Öffnen der Form machen.. ansonsten in Formöffnung bleibt das Stück zu dx (Punzone) und Sie müssen eine Bewegung in der Extraktion machen, um die Flanke in der Extraktion herauszuziehen. .

Ciao @marco f inoxIch füge zu den bereits auf dem Subsquadro gemachten Bemerkungen hinzu.
der einzige Weg, diesen Artikel zu drucken, ist, wie es bereits vorgeschlagen hatte @face, drehen Sie das Stück von 10° ... mit den gebührenden anderen Änderungen an den Wunden und anderen Änderungen, um sicherzustellen, dass die Fusion auf dem Formteil beweglich bleibt



Zuletzt bearbeitet:
Vittorio schrieb:
Ciao @marco f inoxIch füge zu den bereits auf dem Subsquadro gemachten Bemerkungen hinzu.
der einzige Weg, diesen Artikel zu drucken, ist, wie es bereits vorgeschlagen hatte @face, drehen Sie das Stück von 10° ... mit den gebührenden anderen Änderungen an den Wunden und anderen Änderungen, um sicherzustellen, dass die Fusion auf dem Formteil beweglich bleibt
Anhang anzeigen 68599


Anhang anzeigen 68600
Zum Vergrößern anklicken....
@vittori e) @face 10° wollen sagen, Wand auf die vertikale linke ich hatte vorgeschlagen 12 ° zu bleiben breit.

Vittorio schrieb:
Ciao @marco f inoxIch füge zu den bereits auf dem Subsquadro gemachten Bemerkungen hinzu.
der einzige Weg, diesen Artikel zu drucken, ist, wie es bereits vorgeschlagen hatte @face, drehen Sie das Stück von 10° ... mit den gebührenden anderen Änderungen an den Wunden und anderen Änderungen, um sicherzustellen, dass die Fusion auf dem Formteil beweglich bleibt
Anhang anzeigen 68599


Anhang anzeigen 68600
Zum Vergrößern anklicken....
Drucken mit der vertikalen sx Seite wie von Ihrer Figur, Sie löschen die große subsquadri.
bleiben die Unterquadri der 4 Sonnen auf der Unterseite, aber sie werden leicht durch die vertikale Fräsung der 4 kurzen Seiten überwunden, die die Extraktion nicht zulassen würde.
Bei der Ausbildung einer Spritzgussform sind jedoch auch Schwierigkeiten zu berücksichtigen.
dass Sie in der Werkzeugmaschinenbearbeitung treffen können.
Aus diesem Grund, aber auch weil es eine zusätzliche Information sein kann, würdig der Diskussion, habe ich den Schlitten vorgeschlagen, sehr in vielen Formen verwendet.
Meinen vorherigen neu zu lesen, haben Sie auch die Antwort auf die beiden roten Pfeile. Tschüss.

Ciao @marco f inoxIch denke, wir könnten Unendlichkeit weitermachen.
jeder von uns spricht nach den gelebten Erfahrungen.
die Lösung, um die Fusion zu drehen, scheint es mir die praktischste und am wenigsten teuer, die Form zu bauen.
die Funktion des Stückes, das wir nicht kennen, vielleicht geht es in die Wand und niemand sieht Unvollkommenheiten.
In jedem Fall ist alles, was bewegt, beabsichtigt, Spuren auf dem Stück zu hinterlassen, vielleicht schwer zu beseitigen.
Das heißt, jede vorgeschlagene Idee ist immer konstruktiv und bringt Wert auf Diskussionen.

Ciao @marco f inox, natürlich haben Sie eine Alternative vorgeschlagen, aber Sie müssen eine Folie auch im Teil mobil setzen, wenn Sie das bestimmte extrahieren möchten. (das war das Gefühl der roten Pfeile (rechts) @vittori? )

aus dieser Passage:
"Meinen vorherigen lesen, Sie haben auch die Antwort auf die beiden roten Pfeile. "
Stattdessen konnte ich nicht die Antwort finden, die Sie für rote Pfeile angeben.

und das Detail, in der Formöffnung, bleibt auf der mobilen Seite, und nicht wo Sie es gezeichnet.
dann kam der Diskurs, das Stück zu drehen, von der Anforderung von et3d, eine Form offen und schließen zu haben.
Hi.

Fabietto schrieb:
Ciao @marco f inox, natürlich haben Sie eine Alternative vorgeschlagen, aber Sie müssen eine Folie auch im Teil mobil setzen, wenn Sie das bestimmte extrahieren möchten. (das war das Gefühl der roten Pfeile (rechts) @vittori? )

aus dieser Passage:
"Meinen vorherigen lesen, Sie haben auch die Antwort auf die beiden roten Pfeile. "
Stattdessen konnte ich nicht die Antwort finden, die Sie für rote Pfeile angeben.

und das Detail, in der Formöffnung, bleibt auf der mobilen Seite, und nicht wo Sie es gezeichnet.
dann kam der Diskurs, das Stück zu drehen, von der Anforderung von et3d, eine Form offen und schließen zu haben.
Hi.
Zum Vergrößern anklicken....
Sie müssen sich vorstellen, die bereits auf der Maschine montierte Form, axiale Übersetzung, ohne das Druckstück zu schließen.
aus der Zeichnung kann man verstehen, dass es trotz des Unterwassers keine Störungen gibt, weil der Schlitten nach dem Eingang des Steckers vorrückt.
Wenn das Stück gedruckt wird, ist es wahr, dass in der Öffnung der rechte Teil, wenn es es hinter dem Einhaken in das Unterquadro, (rote Pfeile), aber gleichzeitig der Schlitten befreit es, also auch hier gibt es keine Störung.
dieser Schlitten führt seine Aufgabe regelrecht durch, wie es wichtig ist zu wissen,
die Neigung des Stopfens sorgt für eine nicht untere Verschiebung als der Unterrahmen.
es ist angenehm, Ihre Meinungen zu hören und zu diskutieren, denn viele werden auch neue Dinge sein,
aber für mich bin ich eine große Wiederaufnahme aller Probleme, die ich während meines gesamten Lebens erlebt habe. Hallo, alle.

Marco F inox schrieb:
Sie müssen sich vorstellen, die bereits auf der Maschine montierte Form, axiale Übersetzung, ohne das Druckstück zu schließen.
aus der Zeichnung kann man verstehen, dass es trotz des Unterwassers keine Störungen gibt, weil der Schlitten nach dem Eingang des Steckers vorrückt.
Wenn das Stück gedruckt wird, ist es wahr, dass in der Öffnung der rechte Teil, wenn es es hinter dem Einhaken in das Unterquadro, (rote Pfeile), aber gleichzeitig der Schlitten befreit es, also auch hier gibt es keine Störung.
dieser Schlitten führt seine Aufgabe regelrecht durch, wie es wichtig ist zu wissen,
die Neigung des Stopfens sorgt für eine nicht untere Verschiebung als der Unterrahmen.
es ist angenehm, Ihre Meinungen zu hören und zu diskutieren, denn viele werden auch neue Dinge sein,
aber für mich bin ich eine große Wiederaufnahme aller Probleme, die ich während meines gesamten Lebens erlebt habe. Hallo, alle.
Zum Vergrößern anklicken....

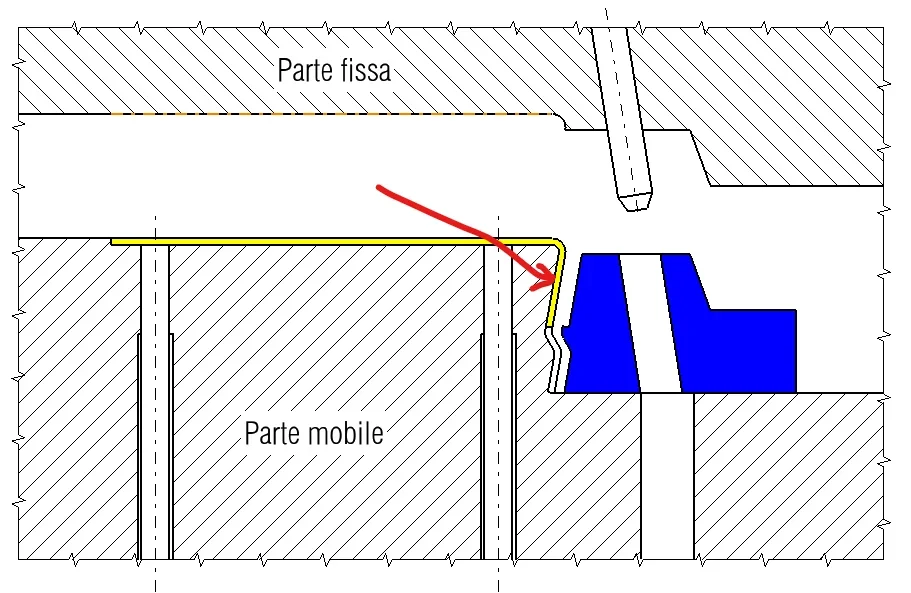

aber entsprechend Ihnen, in der Öffnungsform, verformt der Stempel die Detailseite? Ansonsten kann ich nicht herausfinden, wie Sie den inneren Unterrahmen der Flanke entfernen. .@vittori - Ja. Hast du verstanden, wie man das macht?

Verzeihung. @marco f inoxaber wie können Sie daran denken, diese Unterquadra ohne weitere mechanische Bewegung im Inneren zu entfernen?
mit einer Deformation denke ich nicht so.. bis zum Maximum gebe ich Ihnen 0.5° Subsquadro (aber vielleicht zu viele) in diesem Fall sind 10°

Natürlich können Sie alles tun, aber es scheint nicht wie eine wirtschaftliche Lösung

Vittorio schrieb:
Verzeihung. @marco f inoxaber wie können Sie daran denken, diese Unterquadra ohne weitere mechanische Bewegung im Inneren zu entfernen?
mit einer Deformation denke ich nicht so.. bis zum Maximum gebe ich Ihnen 0.5° Subsquadro (aber vielleicht zu viele) in diesem Fall sind 10°

Natürlich können Sie alles tun, aber es scheint nicht wie eine wirtschaftliche Lösung
Anhang anzeigen 68607
Zum Vergrößern anklicken....
Sie versuchten, den Schlitten und den Stecker umzukehren, aber sehen, dass sich das Ergebnis nicht ändert.
wenn die 4 kurzen Seiten der Sonnen dieser 10 12 Grad gekippt werden,
Sie können sehen, dass das Stück keine Einschränkung hat, es kann parade und fallen auf eigene Faust.
dann, wenn nicht, es kann immer Extraktoren sein, aber wir haben nie darüber gesprochen.

Ich bin nicht überzeugt, aber ich sehe dich so überzeugt, dass sie morgen noch spielen.
Sie bestätigen, dass das Bild Ihres Posts #23 die auf der Presse montierte Form ist und die linke Seite das mobile Teil mit den Extraktoren ist?

Hallo und guten Tag.
aus, wie ich daran gewöhnt bin, die Axiome Formen gezogen zu sehen, um #23 zu posten, sehe ich das mobile Teil auf der rechten.. dies durch meine mentale Form, und durch den gezeichneten Pfeil, der die Idee gibt, dass es der Teil zu bewegen.
sagte das, ich glaube, ich verstehe das, seit dem Detail:
- kein Ribbing oder Element, das nach Extraktion geführt werden muss,
- hat eine "passende" Geometrie, von hoher bis niedriger Form,
Gut. @marco f inox Er will es.
- Senden Sie das Stück nach Herbst
- zu den meisten Gebrauchsverkäufern, (in diesem Fall wird das Stück während der Extraktion etwas bewegen wegen der gekippten Flanke)
und das Stück wird durch den Fall gehen, oder aus der Hand genommen.@vittori Bezug auf Ihren Abschnitt, wenn Sie die Matrizen Wunden erhalten, drücken Sie einfach ein wenig mehr als die Stückstärke, das Stück in dieser Phase bewegt sich nach rechts und fällt.

persönlich, sie sind keine Lösungen, die für mich akzeptabel sind, und nicht in meinem Sektor (ästhetische Automobile), aber ich kann verstehen, dass in einigen Fällen sie funktional sind (immer bleiben Sie nicht ein Stück in der Form und rufen Sie die Presse. .

Eine weitere Lösung, um aus der Lösung der Fäulnis herauszukommen, ist, dass die Extraktion nicht durchgeführt wird, aber die Hand des Griffes, nachdem sie das Stück direkt in den Stempel genommen hat, machen ein gekipptes Zurückziehen von 10°.
Ich weiß nicht über dich, aber in fast 30 Jahren Schimmel sah ich kaum Formen mit ähnlichen Lösungen zwischen ihnen...

Ich werde dich verlassen. Gute Arbeit.
Das ist Freitag. .
