Was ist das Gusseisen, das verwendet wird, um die Box zu machen? Ich brauche es für Bom
TETRASTORE
Guest
ghisa g25 (gjl-250 en 16482).
np426
Guest
Guten Abend,
Ich werde mit den Ernten am Tisch fortfahren, die zwischen dem Loch der Box und dem Kettenradpaket ratsam sind? 1,6 auf beide kann es okay sein?
immer für Kettenrad-Box Paket, wie o-ring ich gewählt Das ist aber ich finde nirgendwo die Größe seines Sitzes.

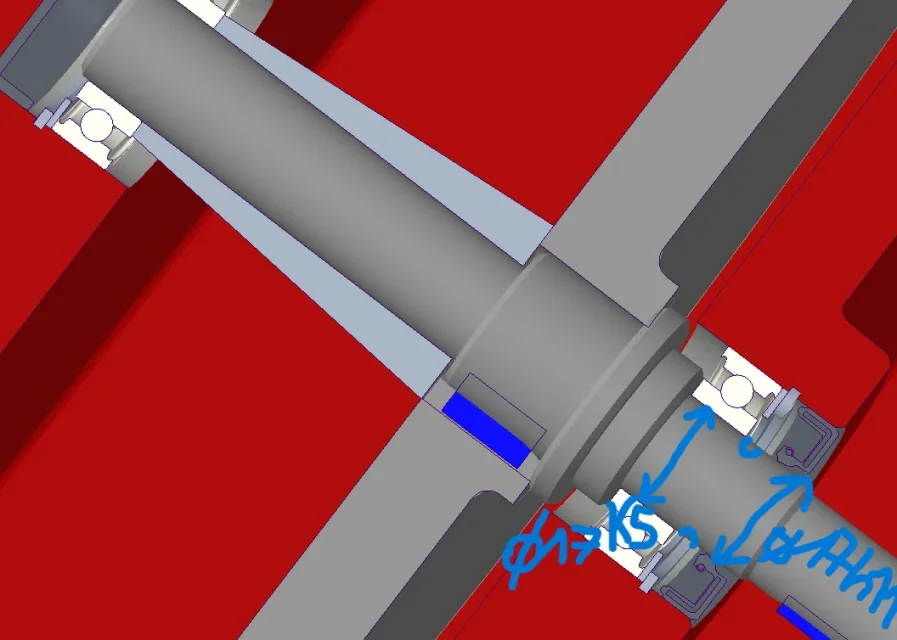

am schachtförmigen seitlichen Austritt, Dichtung und Lager befinden sich auf dem gleichen Abschnitt der Welle... das Lager braucht Toleranz k5, während die Dichtung h11, ist es okay, die des Lagers zu halten oder eine Entleerung Kehle zu haben die beiden separaten Toleranzen?
Ich werde mit den Ernten am Tisch fortfahren, die zwischen dem Loch der Box und dem Kettenradpaket ratsam sind? 1,6 auf beide kann es okay sein?
immer für Kettenrad-Box Paket, wie o-ring ich gewählt Das ist aber ich finde nirgendwo die Größe seines Sitzes.
am schachtförmigen seitlichen Austritt, Dichtung und Lager befinden sich auf dem gleichen Abschnitt der Welle... das Lager braucht Toleranz k5, während die Dichtung h11, ist es okay, die des Lagers zu halten oder eine Entleerung Kehle zu haben die beiden separaten Toleranzen?
meccanicamg
Guest
Ra1.6 Ich würde sagen, dass es mehr als gut für die Hülle Paketbaum Eingabe ist.
für den k5 h11 ist normalerweise ein Durchmesser nur mit einer senkrechten Linie, die die beiden Stücke angibt. auf einer praktischen Ebene eine Kehle, d.h. eine Entladung zur Rektifikation, erlaubt, einen und den anderen richtig zu tun.
np426
Guest
Es tut mir leid, ich bin nicht ganz klar, wie ich vorgehen soll.
Ich kreiere einen Auspuff, wo ich mit den Halbarmen oder nur einer vertikalen Linie am Tisch in der gleichen Position angedeutet habe?
Anhänge
meccanicamg
Guest
für die o-Ringe kann ich den Katalog nicht finden, den ich benutze, aber ich werde die Seiten des Norelems befestigen, der die allgemeine Theorie erklärt.
Ich hänge auch den niederländischen Katalog an.
ansonsten suchen Sie nach a+p oder es sind online konfiguriert.
Ich hänge auch den niederländischen Katalog an.
ansonsten suchen Sie nach a+p oder es sind online konfiguriert.
meccanicamg
Guest
entweder nur die vertikale Linie tun oder Sie besser noch einen Hals zwischen den beiden Durchmessern tun.
der erste ist schnell, aber derjenige, der zu korrigieren hat, kämpft. der zweite ist der beste Modus.
den Halbmond der Revolution machen.
meccanicamg
Guest
a be this o-ring katalog ist gut gemacht. hat bereits die berechnete Größe so suchen Sie zunächst nach der entsprechenden Dichtung.
np426
Guest
Vielen Dank, für die Kehle nutze ich die mit Form und richtig?
TETRASTORE
Guest
bei Standard-Industriegetriebe wird keine Trennfuge zwischen dem Durchmesser des Lagersitzes und dem Durchmesser durchgeführt, wo die Dichtringlippe wirkt (selbst wenn sie der gleiche Nenndurchmesser ist); im allgemeinen verwenden j6 für den Lagersitz und f7 für die Haltelippe; f7 Toleranz erleichtert die Einführung des Innenrings des Lagers. für die Angabe auf der Zeichnung genügt es, eine Trennlinie zwischen den beiden Durchmessern (genauere Toleranzen) zu melden und mit Bezug auf die Baumlinie zu zitieren.
np426
Guest
Okay, ich werde meine Kehle entfernen und alles auf den Tisch stellen.
Ja, für die Toleranz habe ich mich geirrt, die Wiederholung der Skf-Tabellen für die Lichtlasten, wobei die Durchmesser <=17 die angegebene Toleranz js5 ist
np426
Guest
auf dem Schachtkanal, wo ich den Abstandshalter, der als Lager für Lager und Rad dient, stelle, die Lagertoleranz über den Baumtrakt ausdehnt, und ich folge einer Toleranz für das Abstandsloch (wenn ja, was stimme ich damit zu?) oder wie für den Dichtungstrakt?
meccanicamg
Guest
es wäre gut, einen Durchmesser heruntergeladen zu machen. um den Eingang zu erleichtern.
Es macht keinen Sinn, die Cents für 150mm lang zu machen, wenn es genug für 20.... den Rest -0,2/-0,3 ist.
TETRASTORE
Guest
Da Sie einen eindeutigen Durchmesser der Welle vorgesehen haben, sollten Sie einen Wert vorhersagen, der die Rektifikationsübermetall (0.3 mm auf dem Radius) berücksichtigt und nur den Endtrakt entsprechend dem Innenradius des Lagers plus 1 oder 2 mm für die Sicherheit korrigiert.
das Abstandsloch liefert 0,4-0,5 mm mehr (im Durchmesser) als der Durchmesser mit Übermetall.
das Abstandsloch liefert 0,4-0,5 mm mehr (im Durchmesser) als der Durchmesser mit Übermetall.
np426
Guest
Also halte ich d17 auf allen Längen, 3mm vor dem Sattel mit einer vertikalen Linie und geben nützliche Toleranz für das Lager, während für die verbleibende Länge Toleranz überprüfen 0, +0,6?
während für das Abstandsloch d17,4 +-1?
wissen Sie, welche Seite/pdf wo ich geometrische Toleranzen im praktischen Bereich studieren kann? Ich kenne Symbole und Definitionen, aber nicht Erfahrung Ich weiß nicht, was nützlich für Stücke sind, mit welchen Werten usw.
TETRASTORE
Guest
Nr., in der Praxis halten Durchmesser 17,5 (um einen gleichen Wert zu machen) mit Ausnahme der Toleranz Abschnitt, die Sie auf 17 j6 Quote werden. das Abstandsloch macht es 18 mm.
Suche das Forum durch Eingabe: geometrische Toleranzen; Sie finden Diskussionen mit verschiedenen Anwendungsbeispielen.
TETRASTORE
Guest
Sie können auch von dieses Design (Post 15) eines Zwischenritzels eines Reduzierers, der teilweise zu Ihrem Ausstiegsbaum passt: Außerdem, wenn Sie im Netzwerk eingeben: Gemeinsame Zeichnung reduzieren Baum, in Bildern finden Sie andere Anwendungen.
np426
Guest
perfekter Dank, weil ich sah, dass skf und schaeffler zwei verschiedene Ansätze verwenden. .
