pompeo79
Guest
der installierte exel ist microsoft?
pompeo79
Guest
in der tabelle, um eine scheinbare kreuzung zu zitieren. wählen sie eine geometrie, die den scheinbaren schnittpunkt, "intersection"-testschlüssel erstellt, wählen sie die anderen geometrai, die den scheinbaren schnittpunkt erzeugt.
arzigogolo
Guest
wie aus dem rat von tarkus, ich stelle diese antwort auf den chassis-generator und ich hoffe, es kann jedem helfen, die diese art von problem hatte.
die ursprüngliche diskussion ist:http://www.cad3d.it/forum1/showthread.php?t=28992und das ist meine antwort:
zitat:
ursprünglich von tarkus geschrieben
die datei beginnt mit mehr gesamtskizzen, es ist mein übliches system zu arbeiten.
an dieser wende musste ich nur einen rahmen machen, dann habe ich es vorgezogen, ein subaxieme mit dem rahmen n°2 zu machen, aber ich wollte nicht überfahren; von hier muss es separate rahmen machen.
das ergebnis ist jedoch das gleiche: die skizze n° 2 ist immer ein dateiteil, den ich zusammen einfügte und hier habe ich die fg...
hallo tarkus.
also, ich ging über das verfahren für die schaffung eines rahmens ein wenig, weil es ein wenig zeit war, dass ich es nicht benutzte und dies sind meine schlussfolgerungen (auch lesen sie den online-guide):
stelle, dass ihre methode der arbeit, es scheint richtig (d.h. erstellen sie mehr skizzen in der gleichen datei von teil), müssen sie im auge behalten diese beiden allgemeinen regeln:
1 - teile müssen immer in die arbeitshilfe mit mehr skizzen oder skeletts eingefügt werden, andernfalls wenn sie versuchen, eine skizze direkt in ihr set zu zeichnen und zu versuchen, es auszuwählen, er erlaubt es ihnen nicht, dies zu tun.
ich habe den test gemacht: ich habe versucht, eine skizze aus mehreren linien zu erstellen und dann begann ich die fg. dann setze ich die verschiedenen parameter (normen, familie, größe, etc.) und wenn ich versuchte, die linie oder einen punkt auf meiner skizze zu wählen, um das glied des rahmens einzufügen, erlaubte mir einfach nichts zu wählen. daher können sie die glieder eines rahmens nur einfügen, wenn sich die skelettskizzen in einer seitendatei befinden.
dann, dass sie in ihrer seitendatei eine oder mehrere skizzen zeichnen, je nachdem, wie sie sich bequemer finden, es macht keinen unterschied.
2 - der zweifel, dass sie den befehl "teil erstellen" verwenden und die entitäten der skizze (diesmal in der axieme getan) auswählen, um sie in einer seitendatei abzuleiten, ist richtig: sobald dies geschehen ist, wird die fg sie als gültige teildatei betrachten und ihnen erlauben, sie zu verwenden, um die mitglieder des rahmens (wenn sie in den axieme eingefügt werden).
alternativ können sie eine datei von ex novo teilen erstellen, ihre skizze innen zeichnen und dann in den axiem einfügen. beide methoden sind gültig, dann müssen sie entscheiden, welche man mehr auf ihre bedürfnisse passt.
der befehl "skelett erstellen" ist im grunde dasselbe wie das erstellen eines neuen teils mit dem befehl "neu" mit dem unterschied, dass sie das neue teil direkt in ihrem set erstellen können.
3 - in ihrem hauptsatz können sie alle subaxime erstellen, die sie wollen, solange sie in ihnen enthalten sind "die" oder "die" datei von teilen mit ihren guten skizzen in innen eingefügt.
wenn sie wollen oder zeit, versuchen sie zu sehen, was es hier in der führung über den workflow sagt, um frames mit dem rahmengenerator zu erstellen.http://wikihelp.autodesk.com/invento...98-generato598hier gibt es stattdessen eine übung, die ich auch tat und ich muss sagen, dass ich sehr nützlich war, um so viele funktionen der fg zu verstehen.http://wikihelp.autodesk.com/invento...e-6313baf8d7cwenn sie zweifel haben, fragen sie sich selbst, und in meinem wissen sehe ich, ob ich ihnen helfen kann.
tschüss.
licht.
vielen dank!:finger:
die ursprüngliche diskussion ist:http://www.cad3d.it/forum1/showthread.php?t=28992und das ist meine antwort:
zitat:
ursprünglich von tarkus geschrieben
die datei beginnt mit mehr gesamtskizzen, es ist mein übliches system zu arbeiten.
an dieser wende musste ich nur einen rahmen machen, dann habe ich es vorgezogen, ein subaxieme mit dem rahmen n°2 zu machen, aber ich wollte nicht überfahren; von hier muss es separate rahmen machen.
das ergebnis ist jedoch das gleiche: die skizze n° 2 ist immer ein dateiteil, den ich zusammen einfügte und hier habe ich die fg...
hallo tarkus.
also, ich ging über das verfahren für die schaffung eines rahmens ein wenig, weil es ein wenig zeit war, dass ich es nicht benutzte und dies sind meine schlussfolgerungen (auch lesen sie den online-guide):
stelle, dass ihre methode der arbeit, es scheint richtig (d.h. erstellen sie mehr skizzen in der gleichen datei von teil), müssen sie im auge behalten diese beiden allgemeinen regeln:
1 - teile müssen immer in die arbeitshilfe mit mehr skizzen oder skeletts eingefügt werden, andernfalls wenn sie versuchen, eine skizze direkt in ihr set zu zeichnen und zu versuchen, es auszuwählen, er erlaubt es ihnen nicht, dies zu tun.
ich habe den test gemacht: ich habe versucht, eine skizze aus mehreren linien zu erstellen und dann begann ich die fg. dann setze ich die verschiedenen parameter (normen, familie, größe, etc.) und wenn ich versuchte, die linie oder einen punkt auf meiner skizze zu wählen, um das glied des rahmens einzufügen, erlaubte mir einfach nichts zu wählen. daher können sie die glieder eines rahmens nur einfügen, wenn sich die skelettskizzen in einer seitendatei befinden.
dann, dass sie in ihrer seitendatei eine oder mehrere skizzen zeichnen, je nachdem, wie sie sich bequemer finden, es macht keinen unterschied.
2 - der zweifel, dass sie den befehl "teil erstellen" verwenden und die entitäten der skizze (diesmal in der axieme getan) auswählen, um sie in einer seitendatei abzuleiten, ist richtig: sobald dies geschehen ist, wird die fg sie als gültige teildatei betrachten und ihnen erlauben, sie zu verwenden, um die mitglieder des rahmens (wenn sie in den axieme eingefügt werden).
alternativ können sie eine datei von ex novo teilen erstellen, ihre skizze innen zeichnen und dann in den axiem einfügen. beide methoden sind gültig, dann müssen sie entscheiden, welche man mehr auf ihre bedürfnisse passt.
der befehl "skelett erstellen" ist im grunde dasselbe wie das erstellen eines neuen teils mit dem befehl "neu" mit dem unterschied, dass sie das neue teil direkt in ihrem set erstellen können.
3 - in ihrem hauptsatz können sie alle subaxime erstellen, die sie wollen, solange sie in ihnen enthalten sind "die" oder "die" datei von teilen mit ihren guten skizzen in innen eingefügt.
wenn sie wollen oder zeit, versuchen sie zu sehen, was es hier in der führung über den workflow sagt, um frames mit dem rahmengenerator zu erstellen.http://wikihelp.autodesk.com/invento...98-generato598hier gibt es stattdessen eine übung, die ich auch tat und ich muss sagen, dass ich sehr nützlich war, um so viele funktionen der fg zu verstehen.http://wikihelp.autodesk.com/invento...e-6313baf8d7cwenn sie zweifel haben, fragen sie sich selbst, und in meinem wissen sehe ich, ob ich ihnen helfen kann.
tschüss.
licht.
vielen dank!:finger:
dakota
Guest
Hallo.
Zunächst wollte ich meine lebendigsten Gratulationen für diesen Faden machen, ich war sehr hilfreich!!
Ich weiß nicht, ob es der richtige Ort ist, diese Frage zu stellen. Warum verzeihen Sie mir, wenn ich unwissentlich einige Forenregeln breche.
um ein Schnitzen (Asola) mit Erfinder 2012 Ich fand nur einen Weg: im Menü "Management" > "Arbeit" > Schneiden.
Dieses Verfahren erlaubt jedoch nicht, die Asola auszurichten und zu binden (es muss die Skizze öffnen und ändern). Gibt es eine schnellere und "automatischere" Art, eine Steckdose zu zeichnen?
Danke allen,
Dakota
Zunächst wollte ich meine lebendigsten Gratulationen für diesen Faden machen, ich war sehr hilfreich!!
Ich weiß nicht, ob es der richtige Ort ist, diese Frage zu stellen. Warum verzeihen Sie mir, wenn ich unwissentlich einige Forenregeln breche.
um ein Schnitzen (Asola) mit Erfinder 2012 Ich fand nur einen Weg: im Menü "Management" > "Arbeit" > Schneiden.
Dieses Verfahren erlaubt jedoch nicht, die Asola auszurichten und zu binden (es muss die Skizze öffnen und ändern). Gibt es eine schnellere und "automatischere" Art, eine Steckdose zu zeichnen?
Danke allen,
Dakota
K79
Guest
Hallo an alle und Glückwünsche, Ich versuchte, das Register zu ändern, um das Gefühl der Zoom auf dem Rad, aber es funktioniert nicht.
i Erfinder 2012 und als Standardwert im Register I gefunden 5
Irgendwelche Vorschläge?
i Erfinder 2012 und als Standardwert im Register I gefunden 5
Irgendwelche Vorschläge?
MauroM
Guest
azz aber vor dem Ändern der Protokolle versuchen, zwischen den Anwendungsmöglichkeiten zu suchen. .
stefanobruno
Guest
Blick auf die Befestigung
K79
Guest
gelöst
Danke.
Danke.
Francesco1973
Guest
Wenn Sie eine breite Verwendung von bestimmten Threads (bei mehreren Prinzipien, seltsamen Schritten, Sündern etc...etc...) und Sie wollen nicht Zeit sparen, den Text der Quote auf der Tischbühne (oder schlechter noch, Doversele-Modell) bearbeiten möchten, können Sie alle Threads hinzufügen, die Sie bearbeiten möchten die thread.xls-Datei, die im Design-Ordner-Datum der Anwendung ist. Es ist notwendig, die Anwendung zu revidieren.
nb: offensichtlich eine Kopie für die ursprüngliche Sicherheit machen
nb: offensichtlich eine Kopie für die ursprüngliche Sicherheit machen
jony08
Guest
in einer Modellumgebung, wenn Sie eine mediane und parallele Arbeitsebene zwischen zwei Gesichtern erstellen möchten: Arbeitsebene Befehl und berühren das erste Gesicht dann die zweite.
Ich denke, es ist jetzt bekannt für alle
Sleepers
Guest
Jahre vergehen, Altersvorsprünge, und sogar Augen sind nicht mehr die von einmal (seuf!).
wenn Sie in den Skizzen die Größe/Höhe der Zeichen der Quoten (und/oder die Symbole der Zwänge) erhöhen möchten: Anwendung/allgemeine/Skala-Annotationsoptionen (sogenannte Werte, z.B. 1,2 oder mehr).
wird hier erläutert: https://knowledge.autodesk.com/it/s...les/ita/sketch-snap-points-are-too-small.htmlIch hatte diesen Vorschlag irgendwo im Web gefunden, vor der Zeit, es sofort auf meinem PC anwenden; heute wollte ich ihn auf dem Computer des Kollegen replizieren und ich ging verrückt zu finden, was und wo die Einstellung war, weil der Name "Skala Annotation" ist nicht sehr intuitiv (Eufemismus) und auch die Hilfe oder Suche auf dem Web Sie nicht sofort auf das gewünschte Ergebnis erhalten.
(vielleicht wusstest du schon...)
wenn Sie in den Skizzen die Größe/Höhe der Zeichen der Quoten (und/oder die Symbole der Zwänge) erhöhen möchten: Anwendung/allgemeine/Skala-Annotationsoptionen (sogenannte Werte, z.B. 1,2 oder mehr).
wird hier erläutert: https://knowledge.autodesk.com/it/s...les/ita/sketch-snap-points-are-too-small.htmlIch hatte diesen Vorschlag irgendwo im Web gefunden, vor der Zeit, es sofort auf meinem PC anwenden; heute wollte ich ihn auf dem Computer des Kollegen replizieren und ich ging verrückt zu finden, was und wo die Einstellung war, weil der Name "Skala Annotation" ist nicht sehr intuitiv (Eufemismus) und auch die Hilfe oder Suche auf dem Web Sie nicht sofort auf das gewünschte Ergebnis erhalten.
(vielleicht wusstest du schon...)
stefanobruno
Guest
Erfinderhilfe könnte sich davor retten.
Sleepers
Guest

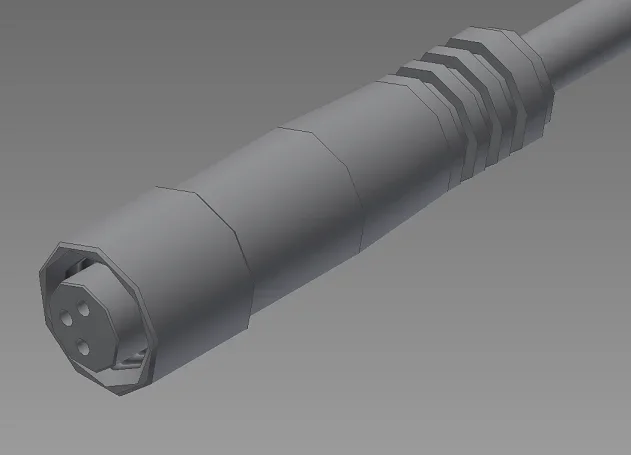

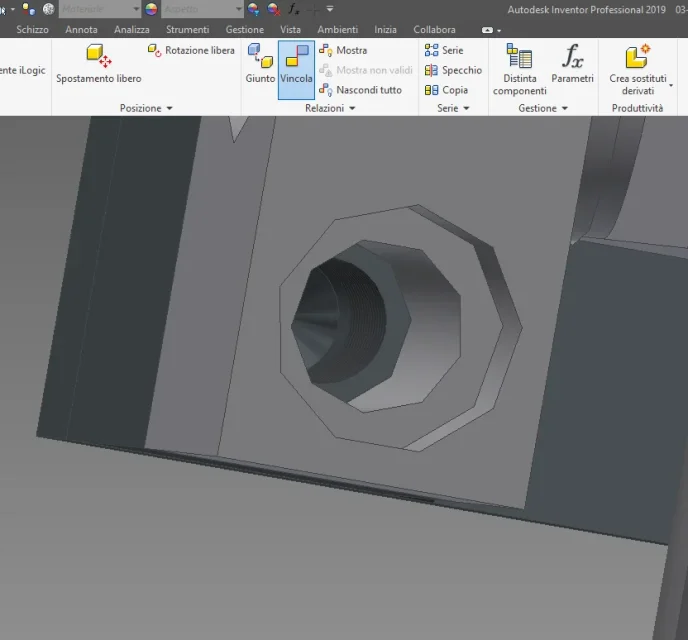

[Probabilmente scopro l'acqua calda, puntata #35012]Ich habe immer nach einem regenerativen Autocad-Befehl auf Erfinder gesucht, um gerundete und ungehinderte Kurven zu sehen, wie es manchmal automatisch geschieht, um Ressourcen zu sparen.
Ich hatte versucht, die Einstellungen in den Optionen zu ändern (Hardcut und Display), aber ohne die richtigen zu finden.
Dank Wie kann ich dem Erfinder sagen, feinere Kurven beim Rendern zu machen? Ich habe herausgefunden, wie man es macht: Optionen/Ansicht/ [x] automatische Veredelung deaktivieren
dann im normalen Gebrauch, wenn nötig, sehen / finden Aussehen.
Ich hatte versucht, die Einstellungen in den Optionen zu ändern (Hardcut und Display), aber ohne die richtigen zu finden.
Dank Wie kann ich dem Erfinder sagen, feinere Kurven beim Rendern zu machen? Ich habe herausgefunden, wie man es macht: Optionen/Ansicht/ [x] automatische Veredelung deaktivieren
dann im normalen Gebrauch, wenn nötig, sehen / finden Aussehen.
