Gestione di NURBS in Solidworks

  • Ersteller Ersteller MoldKiller
  • Erstellt am Erstellt am
für mera libidin ich habe die testversion von pro/e wf4 heruntergeladen, ich importierte die grad 7 kurve und ich brachte es zurück in rhino und wiedereröffnet sowie in thinkdesign

1 - grad 7 kurve in kubik geändert :eek:
2 - 8 cvs werden viele..

moral? boh, dir die erwägungen. .

denn ich kenne ihn genug, um zu wissen, dass er ein cad ist, vielleicht ist es besser, dass jemand, wenn er will, überprüfen:

Dreaming#11 schrieb:
für mera libidin ich habe die testversion von pro/e wf4 heruntergeladen, ich importierte die grad 7 kurve und ich brachte es zurück in rhino und wiedereröffnet sowie in thinkdesign

1 - grad 7 kurve in kubik geändert :eek:
2 - 8 cvs werden viele..

moral? boh, dir die erwägungen. .

denn ich kenne ihn genug, um zu wissen, dass er ein cad ist, vielleicht ist es besser, dass jemand, wenn er will, überprüfen:
Zum Vergrößern anklicken....
auch wenn sie es nicht bearbeiten können, bleibt es in sw so was, richtig?

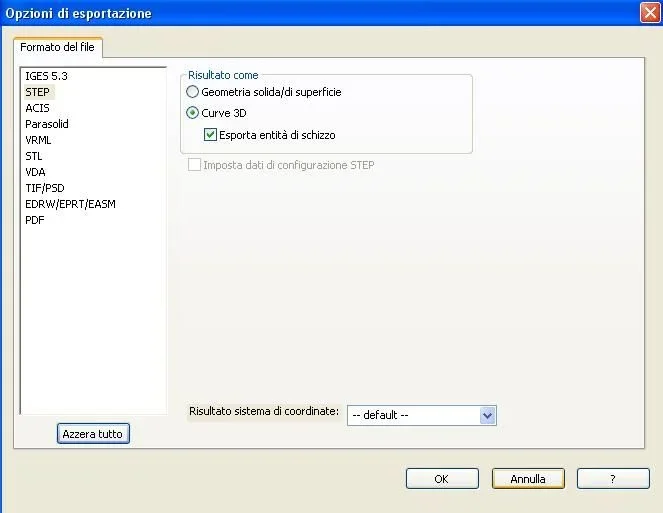

wie bereits gesagt, sind die igs und schritt, die die pflegen unterstützen.

allerdings ich bemerkte, dass in pro/e wf 4 test es das stilmodul gibt, aber auch in diesem fall scheint es, dass zusätzlich zu den würfeln sie nicht gehen können. .

p.s.
ich habe geschrieben es scheint leg deinen rock nicht auf mich, wenn du es nicht tust.

dalla guida di pro/e si parla solo e sempre di cubehe b-spline
idem come sopra per le superfici

beispiel: nurbs datenformat

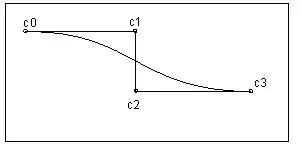

das system definiert die stiche (uneinheitlich rational b-spline) kurve durch erweiterbare arrays von knoten, gewichten und kontrollpunkten. die folgende abbildung zeigt eine kubische stichkurve.
img00037.gifDatumsformat:

Grad
Grad der Grundfunktion

Params[]Array von Knoten

Gewicht[]anzahl der gewichte für rationale pflegen; andernfalls null oder 1,0 für polynomiale b-spline.

c_pnts[][3] array von kontrollpunkten


definition:

k = maß der basisfunktion

n = anzahl der knoten, grad -2

w = gewichte

ci = kontrollpunkte (x, y, z) * wi

bi,k = basisfunktionen

durch diese gleichung entspricht die anzahl der steuerpunkte n+1.

Dreaming#11 schrieb:
dalla guida di pro/e si parla solo e sempre di cubehe b-spline
idem come sopra per le superfici

beispiel: nurbs datenformat
das system definiert die stiche (uneinheitlich rational b-spline) kurve durch erweiterbare arrays von knoten, gewichten und kontrollpunkten. die folgende abbildung zeigt eine kubische stichkurve.
Anhang anzeigen 6447Datumsformat:

Grad
Grad der Grundfunktion

Params[]Array von Knoten

Gewicht[]anzahl der gewichte für rationale pflegen; andernfalls null oder 1,0 für polynomiale b-spline.

c_pnts[][3] array von kontrollpunkten


definition:

k = maß der basisfunktion

n = anzahl der knoten, grad -2

w = gewichte

ci = kontrollpunkte (x, y, z) * wi

bi,k = basisfunktionen

durch diese gleichung entspricht die anzahl der steuerpunkte n+1.
Zum Vergrößern anklicken....
tut mir leid, dass du von krankenschwestern redest.

was sie gepostet haben, ist ein beispiel oder der profiführer?

Zuletzt bearbeitet:
MoldKiller schrieb:
tut mir leid, dass du von krankenschwestern redest.

was sie gepostet haben, ist ein beispiel oder der profiführer?
Zum Vergrößern anklicken....
ist die pro/e führung

jedoch, außer für denials in "csarini zone", sw, pro/e, wenn sie mit den würfeln arbeiten. wenn sie höhere grad kurven importieren, ist der grad selbst verloren...:eek:

Dreaming#11 schrieb:
ist die pro/e führung

jedoch, außer für denials in "csarini zone", sw, pro/e, wenn sie mit den würfeln arbeiten. wenn sie höhere grad kurven importieren, ist der grad selbst verloren...:eek:
Zum Vergrößern anklicken....
ich träume schecks, sobald ich kann und lass dich wissen.
es scheint mir seltsam, dass es den abschluss genau für das, was ich sagte, verliert, aber zu diesem thema bin ich nicht sehr clever, also mache ich es gut und ich lasse sie wissen.

ozzy

cubalibre00 schrieb:
ich glaube, sie sind b-splines.
Zum Vergrößern anklicken....
?

ich habe keine worte mehr!

wer sagte, dass die krankenschwestern nicht kubisch sein können?
aus wikipedia:bestellungsterben bestellung einer pflegekurve definiert die anzahl der nahe gelegenen kontrollpunkte, die einen beliebigen punkt auf der kurve beeinflussen. die kurve wird mathematisch durch ein polynom des grades eins kleiner als die ordnung der kurve dargestellt. es werden daher als lineare kurven zweiter ordnung (die durch lineare polynome dargestellt sind) lineare kurven bezeichnet, als quadratische kurven dritter ordnung und als kubische kurven vierter ordnung. die anzahl der steuerpunkte muss größer oder gleich der ordnung der kurve sein.
in der praxis sind kubische kurven die am häufigsten verwendeten. fünften- und sechsten ordnungskurven sind manchmal nützlich, insbesondere für die gewinnung von kontinuierlichen höheren ordnungsderivaten, aber kurven höherer ordnungen werden praktisch nie verwendet, weil sie zu internen numerischen problemen führen und tendenziell große berechnungszeiten erfordern.

e anche questo:höheeine pflegekurve eines bestimmten grades kann immer durch eine höhere pflegekurve dargestellt werden. dies wird häufig bei der kombination von separaten pflegekurven verwendet, z.b. bei der erzeugung einer zwischen einem satz von pflegekurven interpolierenden pflegefläche oder bei der vereinheitlichung benachbarter kurven. dabei sollten die unterschiedlichen kurven in gleichem maße gebracht werden, in der regel der maximale grad des kurvensatzes. das verfahren als höhe.

argh!

die gewichte sind nur eigentümlich... die b-splines haben kein gewicht

der bezièr kann mit dem gehalt > 3 1 nur lichtbogen

b-splines-grad > 3 und n bogen, kein gewicht


es gibt programme, die vollständig auf bezièr basieren; eis ist eine von diesen
die vorteile von bezièr sind leichtigkeit von oberflächen und oberflächen von ausgezeichneter qualität. im gegenteil, ich bin ein bordell zu verwalten; bewegen sie eine cv und sie starten alle tangente gesetzt.

b-spline sind n bezièr kurven zwischen bögen. größere bögen entsprechen der lokalen kontrolle. um b-splines von grad > 3 ist es notwendig, auf interne kontinuität einzugreifen. die vorteile sind lokale kontrolle.
nachteile. wenn sie nicht in der lage sind, sich mit sehr schweren kurven, unmanageable und schlechte qualität oberflächen zu finden

nurbs. haben den vorteil gegenüber der b-spline, ein gewicht nach oben zu assoziativ einer laienkontrolle zuordnen zu können. darüber hinaus können die pflegen rational sein. oder es ist möglich, die kegel richtig zu beschreiben, was mit den oben genannten kurven nicht möglich ist..

allerdings können sie immer vertiefen. ich habe einige bücher über dieses thema gelesen; ich glaube, ich habe keine ungenauigkeiten geschrieben. natürlich kann ein mathematiker über meine exposition sagen... meine studien sind ganz anders... 4 konservatives jahr :36_3_2:

Zuletzt bearbeitet:
Dreaming#11 schrieb:
argh!

die gewichte sind nur eigentümlich... die b-splines haben kein gewicht

der bezièr kann mit dem gehalt > 3 1 nur lichtbogen

b-splines-grad > 3 und n bogen, kein gewicht


es gibt programme, die vollständig auf bezièr basieren; eis ist eine von diesen
die vorteile von bezièr sind leichtigkeit von oberflächen und oberflächen von ausgezeichneter qualität. im gegenteil, ich bin ein bordell zu verwalten; bewegen sie eine cv und sie starten alle tangente gesetzt.

b-spline sind n bezièr kurven zwischen bögen. größere bögen entsprechen der lokalen kontrolle. um b-splines von grad > 3 ist es notwendig, auf interne kontinuität einzugreifen. die vorteile sind lokale kontrolle.
nachteile. wenn sie nicht in der lage sind, sich mit sehr schweren kurven, unmanageable und schlechte qualität oberflächen zu finden

nurbs. haben den vorteil gegenüber der b-spline, ein gewicht nach oben zu assoziativ einer laienkontrolle zuordnen zu können. darüber hinaus können die pflegen rational sein. oder es ist möglich, die kegel richtig zu beschreiben, was mit den oben genannten kurven nicht möglich ist..
Zum Vergrößern anklicken....
ich extrahierte es aus der erklärung, was eine krankenschwester ist, nicht aus generischen b-splines. http://en.wikipedia.org/wiki/nurbszurück zu dem, was im pro-e-handbuch geschrieben wird;
ich hatte es auch von meiner frau übersetzt, die sprachen studierte.
beschreibt genau, wie pro-e eine ambs definiert, ausgehend von einer reihe von knoten, gewichten und kontrollpunkten, dann sagt unten: "die folgende darstellung zeigt abbildung zu kubischen ambs kurven."

es ist nicht meine interpretation, es ist, was uns geschrieben steht!

MoldKiller schrieb:
ich extrahierte es aus der erklärung, was eine krankenschwester ist, nicht aus generischen b-splines. http://en.wikipedia.org/wiki/nurbszurück zu dem, was im pro-e-handbuch geschrieben wird;
ich hatte es auch von meiner frau übersetzt, die sprachen studierte.
beschreibt genau, wie pro-e eine ambs definiert, ausgehend von einer reihe von knoten, gewichten und kontrollpunkten, dann sagt unten: "die folgende darstellung zeigt abbildung zu kubischen ambs kurven."

es ist nicht meine interpretation, es ist, was uns geschrieben steht!
Zum Vergrößern anklicken....
durch neugier, schlucken sie ein loft in der krümmung mit den 2 einfachen oberflächen?
auf dem forum l'iges...
Anhang anzeigen loft.zip

MoldKiller schrieb:
?

ich habe keine worte mehr!

wer sagte, dass die krankenschwestern nicht kubisch sein können?
aus wikipedia:bestellungsterben bestellung einer pflegekurve definiert die anzahl der nahe gelegenen kontrollpunkte, die einen beliebigen punkt auf der kurve beeinflussen. die kurve wird mathematisch durch ein polynom des grades eins kleiner als die ordnung der kurve dargestellt. es werden daher als lineare kurven zweiter ordnung (die durch lineare polynome dargestellt sind) lineare kurven bezeichnet, als quadratische kurven dritter ordnung und als kubische kurven vierter ordnung. die anzahl der steuerpunkte muss größer oder gleich der ordnung der kurve sein.
in der praxis sind kubische kurven die am häufigsten verwendeten. fünften- und sechsten ordnungskurven sind manchmal nützlich, insbesondere für die gewinnung von kontinuierlichen höheren ordnungsderivaten, aber kurven höherer ordnungen werden praktisch nie verwendet, weil sie zu internen numerischen problemen führen und tendenziell große berechnungszeiten erfordern.

e anche questo:höheeine pflegekurve eines bestimmten grades kann immer durch eine höhere pflegekurve dargestellt werden. dies wird häufig bei der kombination von separaten pflegekurven verwendet, z.b. bei der erzeugung einer zwischen einem satz von pflegekurven interpolierenden pflegefläche oder bei der vereinheitlichung benachbarter kurven. dabei sollten die unterschiedlichen kurven in gleichem maße gebracht werden, in der regel der maximale grad des kurvensatzes. das verfahren als höhe.
Zum Vergrößern anklicken....
moldawien, wikepidia, wie wir alle wissen, ist nicht mehr zuverlässig.
wenn ich etwas beschreibe und ändere, bemerkt niemand.
das bedeutet nicht, dass es nur dumme dinge gibt, aber es ist nicht kontrolliert.
tatsächlich kam der gründer von wikepidia heraus.

die verbindung, die ich gestellt habe, ist offiziell und ist von bezug auf alle mathematiker.

die mathematische formel von b-spline ist eine verallgemeinerung von gekrümmten beziers.
die mathematische formel von pflegen ist eine verallgemeinerung von b-spline.

so könnte man sagen, dass bezierkurven, ein unter-assistent, eines unter-assistenten der säuglinge sind, aber das ist nicht korrekt.
wie durch den traum und die verbindung, die ich angebracht, erwähnt, dass b-splines ein polynom von beziers sind, während die säbel haben diese gewichte, die von beziers unterscheiden.

selbst das gleichnis ist eine verallgemeinerung einer geraden:
- ja.
wenn ich ein =0 gesetzt, wird eine gerade.

ich glaube, sie haben alle elemente (offene puzzles in notizblöcken, mathematische formeln und hilfe von 2009), zu verstehen, dass solidworks nicht die pflegen verwalten (es scheint auch pro-e) und dass die pflegen sind nicht b-spline.

bis dann.

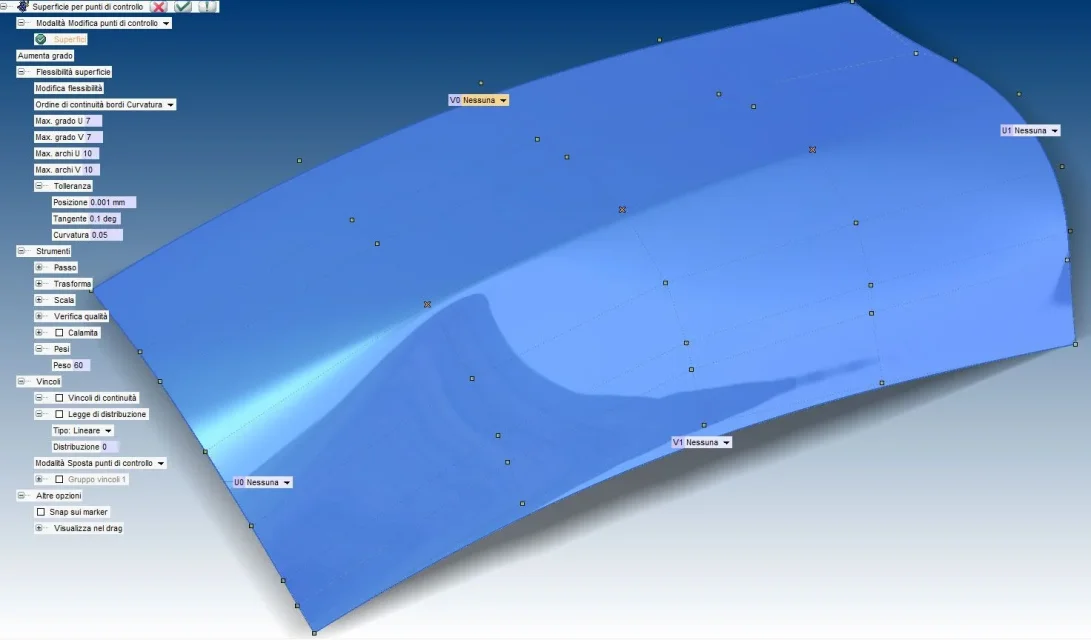

wir haben immer über kurven gesprochen, aber das gleiche konzept gilt auch für oberflächen. wie angebracht i gesetzt auf der 3 cv angezeigt ein gewicht/spannung von 60
peso.jpgich befestige auch die oberfläche in sw
Anhang anzeigen sup.zip

Zuletzt bearbeitet:
cubalibre00 schrieb:
... ...

ich habe mit sehr schönen griffen geschworen, ohne verrückt zu werden, für das, was sie nicht verstehen, was sie brauchen ein werkzeug wie zu erwähnen, manchmal ist die grenze der benutzer...................................
Zum Vergrößern anklicken....
der benutzer mit erfahrung ist zweifellos eine priorität... aber das reicht nicht.

. träumen, warum nicht das beispiel des handys platzieren?
