doute sur les charnières de calcul à broche

[meccanicamg]

Si vous vous trouviez avec les comptes, je dirais qu'on est là.



[easymec]

tie allego secondo en 1993-1-8:2005 révision 2 de 2009 que comment les résultats arriveraient.Voir la pièce jointe 34068Comme vous pouvez le voir, les vérifications sont différentes et plus que celles prescrites par les règlements précédents.

Bonjour, serait-il possible d'avoir la feuille excel de votre création ?



[meccanicamg]

Bonjour, serait-il possible d'avoir la feuille excel de votre création ?

Je n'ai pas le tuyau prêt. Si vous voulez raisonner, on en parlera. Mais les temps des supérieurs des "copiez-vous mes tâches" sont loin, surtout s'il y a un battement derrière ?



[ConfaMiky]

Bonjour à tous, je rouvre ce billet parce que je dois comprendre ce que signifie une broche remplaçable dans l'eurocode. Si j'ai une broche qui ne peut pas tourner et que la plaque épaisse b tourne autour de la broche, je dois vérifier la broche amovible. Merci beaucoup et bonne soirée



[meccanicamg]

Selon moi, une broche remplaçable est une broche qui peut être enlevée par conséquent, il est monté que n soucoupe de stop ou de coppiglia.
la goupille non remplaçable est soudée ou répétée aux extrémités comme rivet.
Je ne pense pas qu'il y ait d'autres interprétations.



[ConfaMiky]

Je vous remercie.



[ConfaMiky]

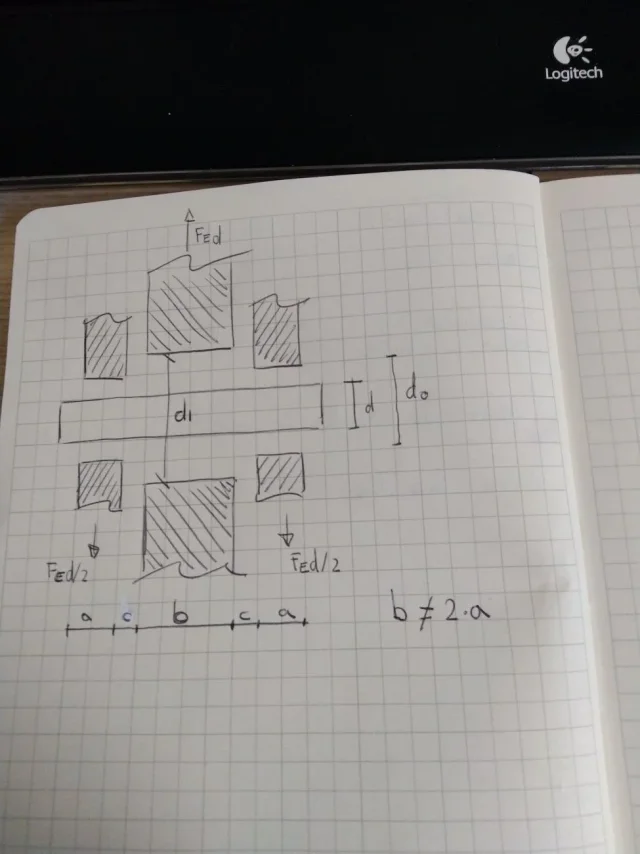

Bonjour à tout ce que j'essaie de bien comprendre ce qui est dans la législation parce que je vérifie le lien zip-per selon ec3. Joindre un croquis de la demande.
Ce qui n'est pas clair pour moi, c'est où je fais écho à la valeur de fb,ed, fb,ed,ser et med,ser.
dans ce cas ayant les deux plaques latérales un d0 différent de l'intérieur selon vous devrait faire un double contrôle sur la condition: sigmah,ed<fh,rd?
Merci beaucoup et bonne soirée.



[meccanicamg]

Il est normal que d et d0 soient différents de filer la broche dans le trou.
il est nécessaire de se conformer aux normes.
fb,ed = feed/2 force articulation fractionnée deux
fb,ed,ser = force dans l'exercice maximal (souvent égale à la force de traction fb,ed)
md,ed,ser = alimenté•(b+4•c+2•t)/8

Si vous avez la norme, toutes ces choses sont expliquées. surtout la parole de service ou d'exercice.



[meccanicamg]

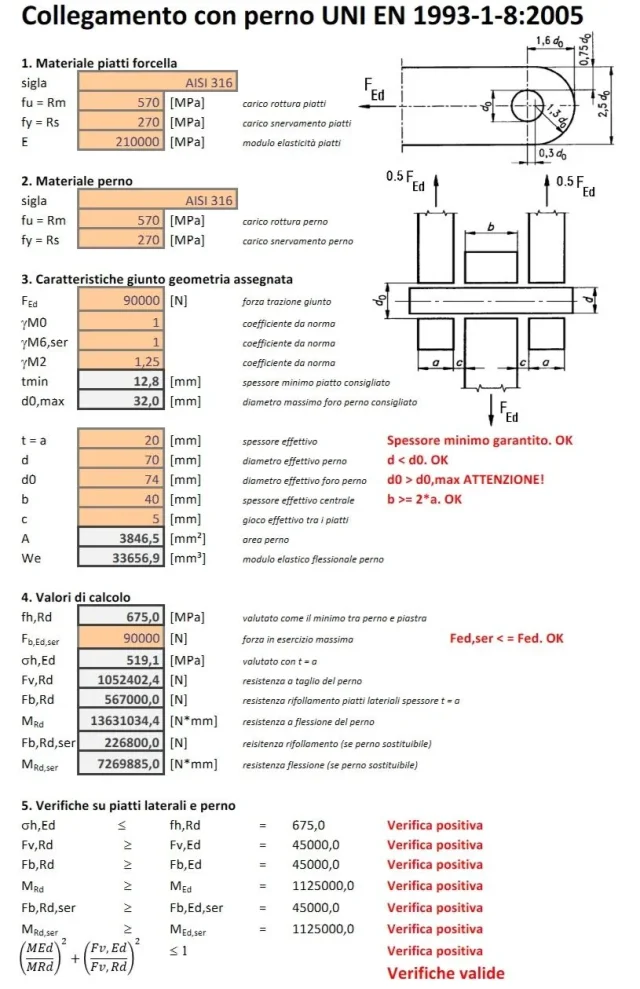

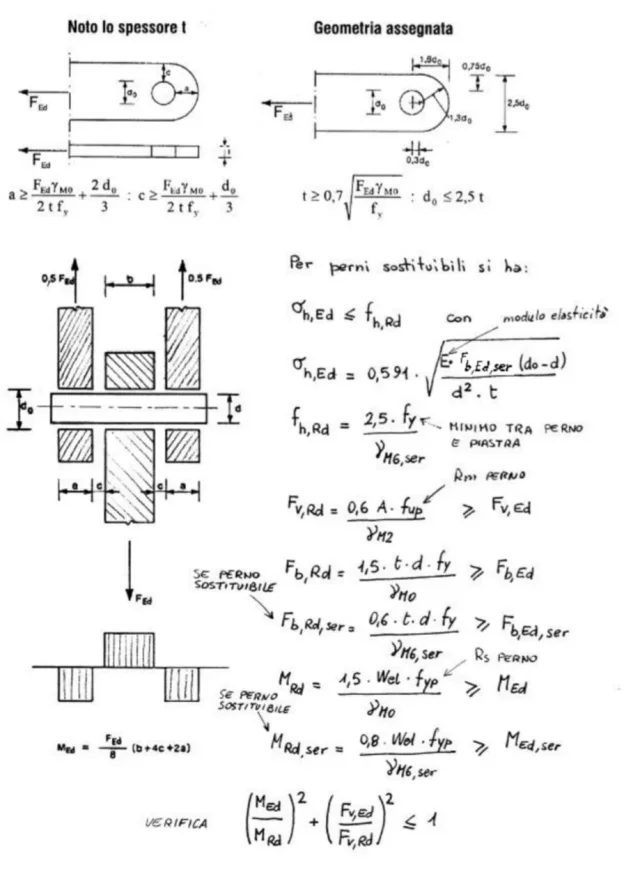

par synthèse, j'attache les formules du uni en 1993-1-8 pour les épingles remplaçables.et je vous donne déjà un exemple de calcul.



[meccanicamg]

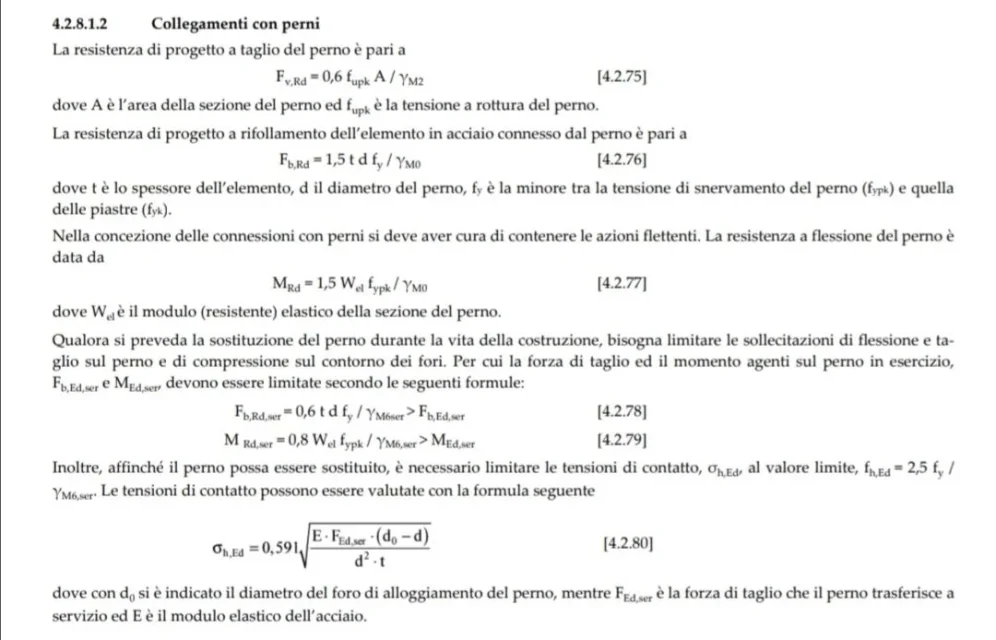

si vous avez des problèmes à lire et comprendre l'eurociduce vous pouvez toujours aider avec les normes techniques de construction ntc 2018 qui sont en italien, gratuit et publié sur le journal officiel et remplace la ntc 2008.



[ConfaMiky]

Bonjour merci beaucoup pour les réponses, en fait j'ai commencé à partir de votre tableur pour me faire un très similaire et pour les formules que j'ai mentionnées à ce lien:https://www.phd.eng.br/wp-content/uploads/2015/12/en.1993.1.8.2005-1.pdf mais n'a pas pu trouver la définition des valeurs que j'ai indiquées ci-dessus, plus que votre tableur que vous me fixez ci-dessus ayant l'épaisseur de la plaque au-dessous de 2*a est correct pour vérifier fb,rd de la plaque centrale avec fb,ed = alimenté selon vous?
En outre, si les plaques latérales d0 sont différentes de la plaque centrale, il faut vérifier sigmah,ed<fh,rd pour les deux cas corrects?
une dernière question, ayant un bronze dans la plaque centrale selon vous le d0 reste celui de la plaque ou devient égal au diamètre de la bronzine?

C'est l'exemple de calcul que j'applique.



[meccanicamg]

au travail. conceptuellement vous pouvez faire la vérification, mais il est inutile parce que si vous faites sur le côté la moitié de la résistance avec l'épaisseur a= t et en moitié faire la double résistance avec la double épaisseur t il est évident qu'il est vérifié.....la proportion surface/force est la même.



[ConfaMiky]

Oui, vous l'avez bien expliqué dans l'un des postes précédents. Et la bronzine ?



[meccanicamg]

la broche a un diamètre nominal exemple 20h7. le trou où je planterai pour l'interférence sera ce dont vous avez besoin, par exemple 30h8 et la branzina plantée offrira un d0 qui est cependant rendez-vous 20 mais sera peut-être un f7.
Dans tous les cas, la bronzine est pressée et le d0 est son trou.
Il est vrai qu'au niveau du joint dans la plaque, le d0 est plutôt la section qui dérive du trou majeur ella bronzina.
la norme parle en fait d'épingle et d'assiette... pas de bronzine.
donc la section mineure est celle qui tient.



[teseo]

excusez une question : Nous formons une broche flexible élastique comment calculez-vous?
Je ne peux pas comprendre que j'ai fait tous les calculs et préparé l'épopée d'excel mais je ne le trouve pas.

Je vous remercie.



[ConfaMiky]

https://www.oppo.it/tabelle/aree_mom_inerzia.htm module de résistance à la section circulaire



[teseo]

Merci beaucoup, chérie. .
Un autre questionnaire...
dans les audits me dit de comparer mrd avec med je n'ai pas de formule med qu'est-ce?
dans les audits me dit de comparer fb,rd avec fb, et je n'ai pas de formule fb, et qu'est-ce que c'est? Pourquoi deux fois ?

Je vous remercie.



[teseo]

aussi manquant fv, et ce qui est...

merci à ceux qui veulent me répondre,



[meccanicamg]

toutes ces questions vous répondent si vous prenez la règle en main et lire les explications des symboles.

fv,ed = force de coupe au projet



[meccanicamg]

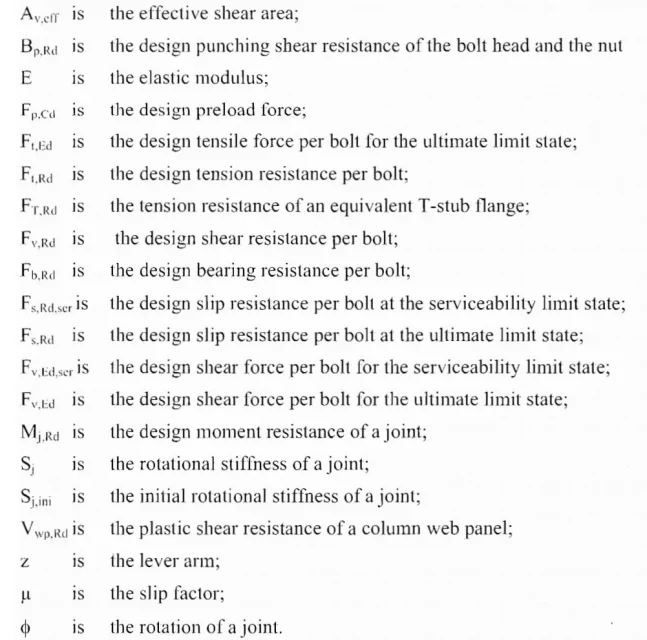

Juste pour avoir une petite légende, j'ajoute un peu d'anglais avec un sens.
la référence principale est aux vis, mais elle s'applique également à la broche.
