Dessin avec SpaceClaim

  • Auteur du sujet Auteur du sujet SimoneDB
  • Date de début Date de début
MarcoAtk a dit:
Je demande s'il est possible dans le champ des cartilages qui ne sont pas les standards dans les propriétés: Pour chaque feuille, je dois indiquer le traitement dans le cartilage sous le matériau. Je ne trouve pas la bonne propriété et si j'en fais une, elle reste dans ce dossier.
Cliquez pour agrandir...
Oui, mais vous pouvez écrire directement dans le cartiglio et créer automatiquement sa propriété dans le fichier de dessin.
MarcoAtk a dit:
si je dois insérer des inserts hexagonaux pour tirer, il faut un trou hexagonal pour insérer ognun: Je me suis fait un composant en forme d'hexagone qu'ils posiziono et puis avec peigne, couper l'hexagone; à l'intérieur du trou d'hexagone alors, je mets l'insert. Il y a un autre moyen ?
Cliquez pour agrandir...
Je ne suis pas sûr de comprendre. Voulez-vous créer des trous hexagonaux ? Avez-vous essayé la tôle avec des formes ? Il devrait y avoir des formes personnalisées, un clic sur le centre du trou et obtenir la forme désirée.
MarcoAtk a dit:
Une fois fait un format de table personnalisé, alors quand je fais une table, ne pouvez-vous plus changer? Par exemple, si le champ de code est trop court parce que dans le cas présent, j'ai un code plus long, comment puis-je le ramener dans son espace que je ne peux plus me marier ?
Cliquez pour agrandir...
Non, j'ai bien peur que non, le papier n'est modifiable que si vous l'ouvrez, pas dans la feuille de dessin elle-même en temps réel... Je ne pense à aucune solution en ce moment. Je vais vous le dire !

Bonjour.

alors pour la première et la troisième considération, il vaut mieux ne pas mettre de fonctionnalités (à part la date par exemple, qui n'est pas liée au composant) et ajouter comme texte directement dans le dossier... J'en déduis.

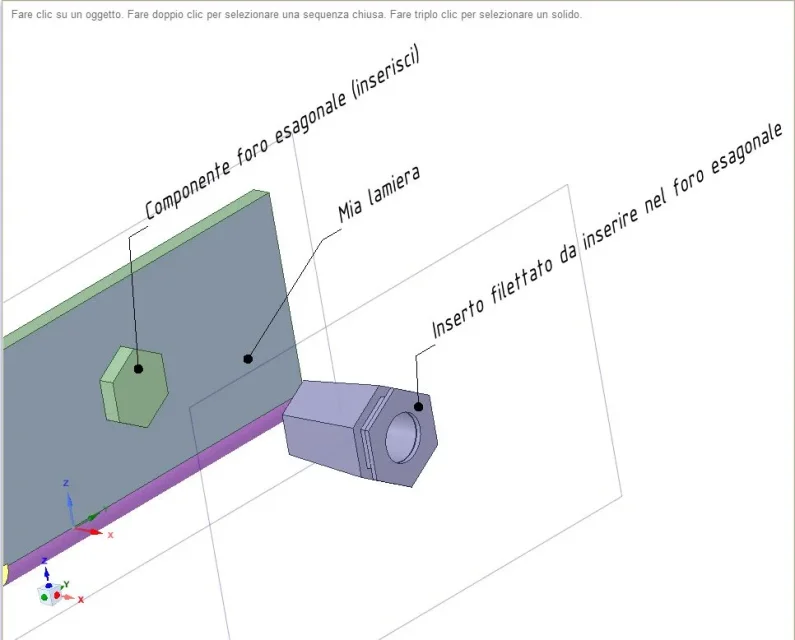

pour la deuxième:Inserto.jpgsous forme de formulaires, je ne trouve que des formulaires standard ou une bibliothèque. Il n'est pas là. dans la feuille il doit y avoir le trou hexagonal et ensuite dans le cartilage il est indiqué que dans ce trou il faut tirer l'insert. donc je le fais: insérer dans le projet le composant de trou hexagonal pour insérer m5 (ce que j'ai fait); avec la combinaison je fais une soustraction et je tire le trou. puis nous avons frappé l'insert fileté avec insert. pour placer d'autres (par exemple 20) Je dois faire un croquis dans lequel pour chaque insert je mets un point et puis avec le contrôle de clic sur chaque point... pas vraiment pratique mais vous le faites.
étrange que dans un module pour tôle il n'y ait aucune mention aux inserts filetés.

Tu en connais d'autres ?

Bonjour.
Je vous remercie.

Mars

Je le trouve vite. . . .
1) dessine un hexagone et les points dans lesquels mettre les autres
2) en mode croquis avec déplacement et ctrl copie les autres aux points souhaités
3) avec les sélections de glisser le premier, et d'autres avec des outils de sélection automatique (faces de la même zone)
4) supprimer tous les hexagones qui traînent en négatif.
Voir la pièce jointe inserti.zip

Au revoir.

Oui, je vois ça comme une alternative. Si je fais un composant avec la bonne taille de trou (nom de feuille technique), je évite de me rappeler le bon diamètre et l'erreur d'insertion possible pendant que je le fais... mais alors la procédure est égale.

Je vous remercie.
Bonjour.

Andrea - Overcam a dit:
Bonjour, Marco.
Oui, vous pouvez personnaliser les tables de la base séparée en ajoutant les propriétés des composants comme:
Sommaire
Composante nom
nom/chemin du fichier
quantité
xyz mesures
masse masse
volume
matériaux (et autres propriétés des matériaux)
champs personnalisés (numériques dans la table et stockés sur le composant)

En bref, vous pouvez créer des boms plus ou moins détaillés, et avec différents modèles personnalisés à rappeler lorsque nécessaire.
Cliquez pour agrandir...
andrea une autre curiosité: vous pouvez gérer des feuilles de différentes épaisseurs dans un seul ensemble (un seul fichier) où pour chaque feuille j'ai le facteur k et le rayon de plis différents (avec sw je le fais habituellement..). Je vous remercie.

Bonjour.

Vous pouvez, voir le fichier joint.
Je le fais aussi habituellement en sw bien qu'il ne soit pas chaudement recommandé... mais je le trouve beaucoup plus pratique et plus rapide.
dans sc, il suffit de créer de nouveaux composants pour créer en eux toutes les différentes feuilles que vous voulez. dans un seul fichier vous avez différents composants avec à l'intérieur une feuille... tellement en sc il n'y a pas de distinction entre environnement ensemble et partie environnement... C'est comme si en sw j'avais fait une feuille dans chaque pièce et mis les pièces dans un ensemble.
Voir la pièce jointe Due lamiere.zipCiao Ciao

MarcoAtk a dit:
Bonjour.

Vous pouvez, voir le fichier joint.
Je le fais aussi habituellement en sw bien qu'il ne soit pas chaudement recommandé... mais je le trouve beaucoup plus pratique et plus rapide.
dans sc, il suffit de créer de nouveaux composants pour créer en eux toutes les différentes feuilles que vous voulez. dans un seul fichier vous avez différents composants avec à l'intérieur une feuille... tellement en sc il n'y a pas de distinction entre environnement ensemble et partie environnement... C'est comme si en sw j'avais fait une feuille dans chaque pièce et mis les pièces dans un ensemble.
Voir la pièce jointe 45271Ciao Ciao
Cliquez pour agrandir...
Oui, vous pouvez tout avoir dans un fichier, ou un fichier qui contient certains composants internes et d'autres qui pointent vers d'autres fichiers (hybride), ou un fichier "assieme" et de nombreux fichiers composants. chaque composant (intérieur ou extérieur) peut être une feuille ou non, et si la feuille peut avoir des propriétés différentes (épaisseur, rayon par défaut, matériau, table rabattable ou facteur k).

Bonjour.

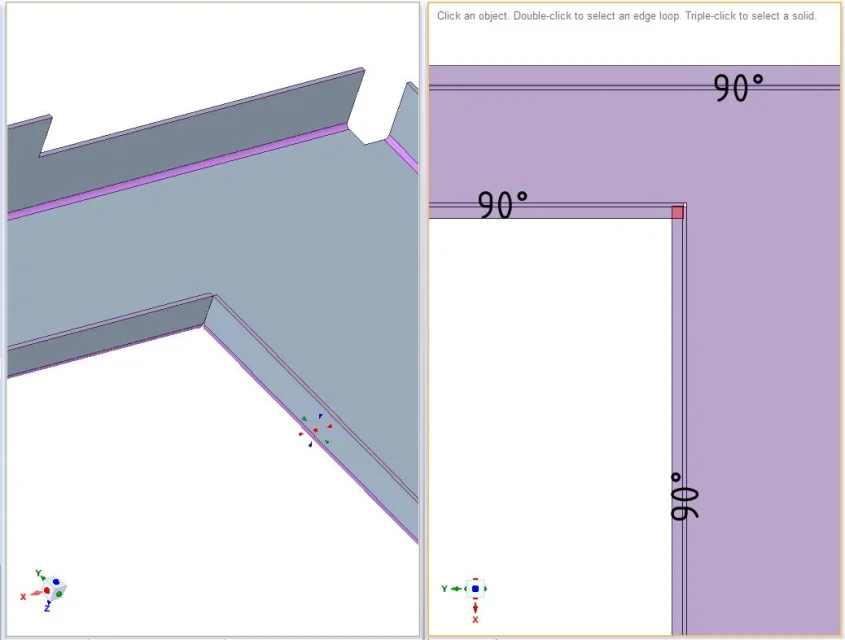

Mais comment résoudre automatiquement le problème de l'image ci-dessous ?Lamiera spigolo sovrapp.jpget pourquoi la commande se divise (pour diviser une jambe pliée bien au-delà du pli) me donne toujours une erreur?
Je vois dans certaines vidéos qu'en divisant, on peut se diviser au-delà puis gérer les deux plis formés différemment : dans les vidéos par exemple, on laisse à 90° et on l'étire et on change l'angle... Je fais toujours une erreur.

Bonjour.
Je vous remercie.
Mars

Andrea - Overcam a dit:
Oui, vous pouvez tout avoir dans un fichier, ou un fichier qui contient certains composants internes et d'autres qui pointent vers d'autres fichiers (hybride), ou un fichier "assieme" et de nombreux fichiers composants. chaque composant (intérieur ou extérieur) peut être une feuille ou non, et si la feuille peut avoir des propriétés différentes (épaisseur, rayon par défaut, matériau, table rabattable ou facteur k).
Cliquez pour agrandir...
Bien alors ! comme sw.

MarcoAtk a dit:
Bonjour.

Vous pouvez, voir le fichier joint.
Je le fais aussi habituellement en sw bien qu'il ne soit pas chaudement recommandé... mais je le trouve beaucoup plus pratique et plus rapide.
dans sc, il suffit de créer de nouveaux composants pour créer en eux toutes les différentes feuilles que vous voulez. dans un seul fichier vous avez différents composants avec à l'intérieur une feuille... tellement en sc il n'y a pas de distinction entre environnement ensemble et partie environnement... C'est comme si en sw j'avais fait une feuille dans chaque pièce et mis les pièces dans un ensemble.
Voir la pièce jointe 45271Ciao Ciao
Cliquez pour agrandir...
Je vous remercie pour la réponse, en fait je suis venu à l'esprit aussi à moi qui pourrait être un soutien possible pour sc. Je suis désolé de ne pas voir le dossier, je n'ai pas de...

MarcoAtk a dit:
Bonjour.

Mais comment résoudre automatiquement le problème de l'image ci-dessous ?Voir la pièce jointe 45278et pourquoi la commande se divise (pour diviser une jambe pliée bien au-delà du pli) me donne toujours une erreur?
Je vois dans certaines vidéos qu'en divisant, on peut se diviser au-delà puis gérer les deux plis formés différemment : dans les vidéos par exemple, on laisse à 90° et on l'étire et on change l'angle... Je fais toujours une erreur.

Bonjour.
Je vous remercie.
Mars
Cliquez pour agrandir...
Salut marco, sc, comme n'importe quel autre programme, vous avez raison ! quand vous ouvrez la pièce par erreur parce que ce n'est pas faisable! Je suis un dossier professionnel et je peux vous dire que dans ces cas, je fais un triangle équilatéral plié à mi-chemin de la pièce après le pli. comme seconde solution couper en diagonale la pièce et créer le cadre u en quatto pièces à remonter dans le soudage!

Bonjour, j'espère avoir été utile ! Faites-moi savoir.

ps (piegatore solidworks : biggrin:),

Oui, je sais que dans les travaux solides vous pouvez le faire, mais j'aimerais savoir si dans la création, il y a une fonction spécifique qui calcule automatiquement (comme pour les cadres) la décharge pour les deux parties. Même dans Sc vous pouvez faire ce que vous dites... mais je voulais éviter les manuels !
Andrea le saura.

Je vous remercie.
Bonjour.

Les automatismes dans ce cas ne sont pas là.

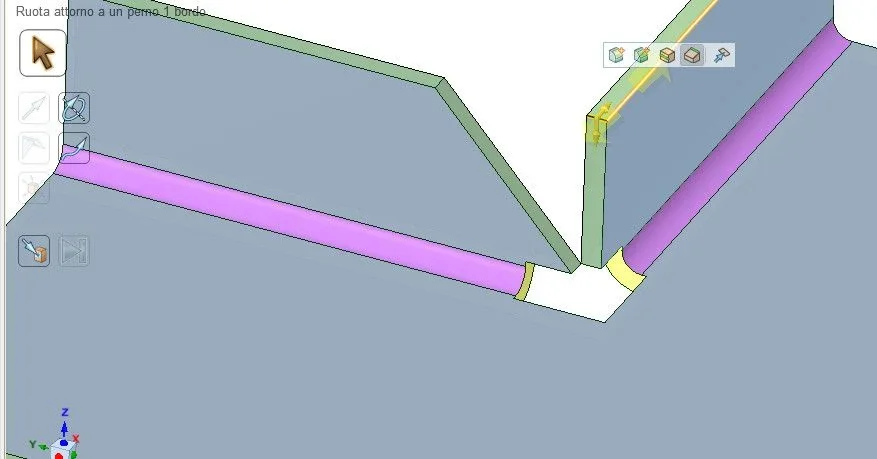

changer la division entre les deux bords repliés, dessiner 2 lignes à 45° et cliquer sur les divisions puis sur les lignes diviser la partie excédentaire.dividi.jpgdissocie alternativement la soudure (du violet devient vert), puis avec la planche à pivots traîne le nécessaire.bordo perno.jpg

la ligne ross montre plutôt la division perpendiculaire, utile si vous voulez diviser un pli en deux parties et l'une d'entre elles le transforme en soudage.

Bonsoir, j'attaque cette discussion, en espérant que quelqu'un l'aura. (Excuse la nécrosation !). Nous utilisons des rhinocéros comme cal, que je trouve très bien vu la non-répétabilité des produits.. Il y a une dizaine d'années, j'étais curieux, mais entre une chose et l'autre, je n'y suis pas allé. J'aimerais regarder en arrière ce logiciel que j'ai toujours été dans ma tête. ouverture avec une question peut-être triviale. Je me souviens que si vous dessiniez une pièce et que vous avez appliqué la série, aller à la table la cartouche a correctement signalé les quantités de cet élément. parfois il s'est avéré avoir un ensemble où dans séparé ont été répétés plus 'positions de la même fonctionnalité (identique). La question est: n ayant des détails identiques (mais non liés par une série) qui sont gérés avec des positions séparées sur le cartiglio, il est possible de les compter dans des positions séparées dans une seule position? )J'espère m'avoir expliqué)
merci d'avance
