Bienvenue sur le blog Trucs et astuces de cette semaine. Aujourd’hui, nous nous intéressons aux structures en treillis. Dans cette vidéo, nous démontrons comment maximiser la conception de fabrication additive à l’aide du logiciel NX™ Lattice Designer. NX Lattice Designer est un outil puissant qui permet de créer des composants solides et légers pour les applications de fabrication additive.Découvrez la dernière vidéo Trucs & Astuces ci-dessous et apprenez-en plus sur les Structures en treillis.

Création d’un treillis

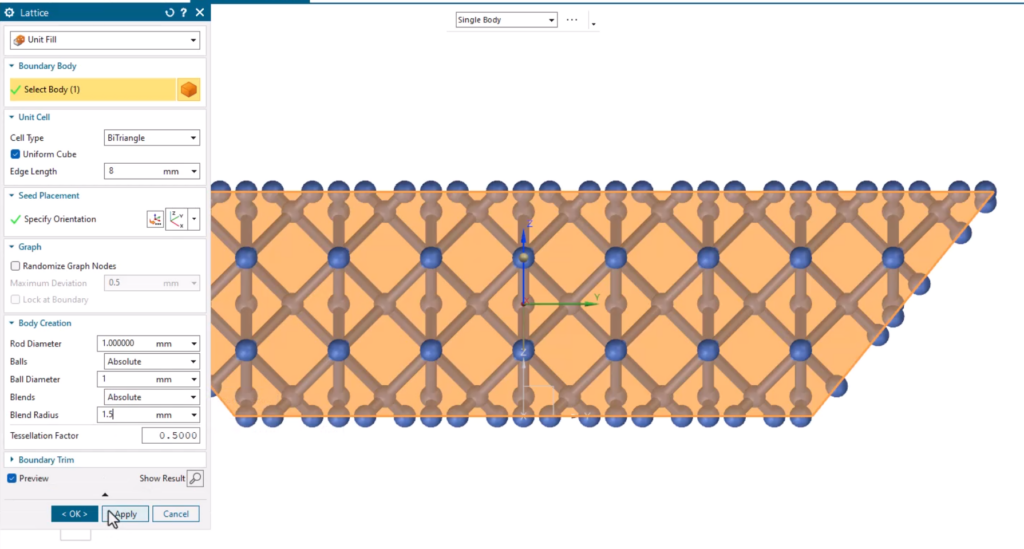

Nous commençons par créer un treillis à l’aide d’un corps limite extrudé et en spécifiant les paramètres de création du corps. L’utilisation de mélanges absolus applique la valeur exacte du rayon de mélange spécifiée par l’utilisateur, ce qui offre une tolérance plus stricte, tandis que les mélanges relatifs créent un facteur de mélange qui convient mieux aux conceptions organiques. L’ajout de boules à la structure permet de renforcer les nœuds du treillis.

En raison du corps limite et du treillis relativement grand dans cet exemple, il y a quelques tiges non attachées. Nous pouvons résoudre ce problème à l’aide de la fonction Filtrer le treillis, qui offre un large éventail d’options de filtrage. Pour cet exemple, il suffit d’appliquer le filtre des tiges pendantes pour supprimer ces éléments non connectés.

Pour les pièces nécessitant des processus de finition supplémentaires, tels qu’un revêtement de protection, la tolérance de fabrication peut être utilisée pour appliquer un décalage au treillis. Cet ajustement tient compte de l’épaisseur du matériau qui sera ajoutée ou soustraite au cours du post-traitement.

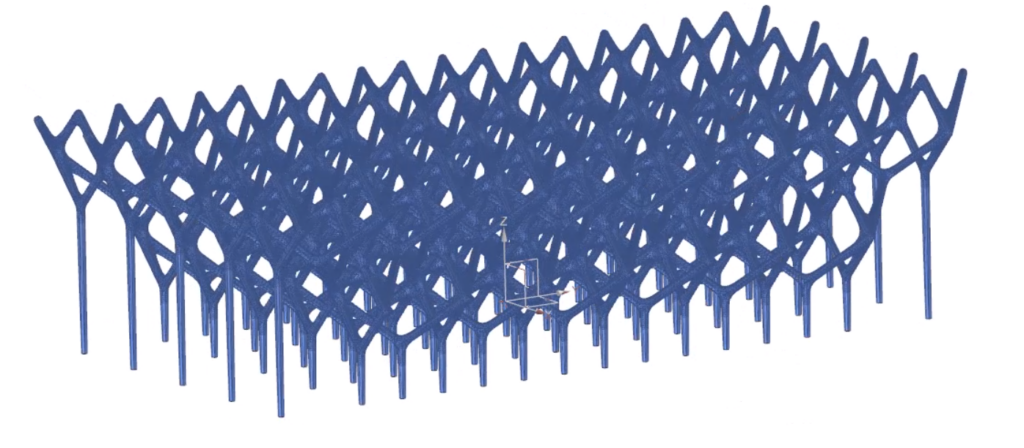

our terminer le traitement de la pièce, nous devons ajouter des échasses amovibles pour soutenir le treillis pendant la fabrication. Le plan de construction peut être défini en fonction de l’orientation souhaitée et vous pouvez choisir entre des supports cylindriques ou coniques. En outre, vous avez la possibilité de spécifier la taille de l’échafaudage.

Treillis corporel

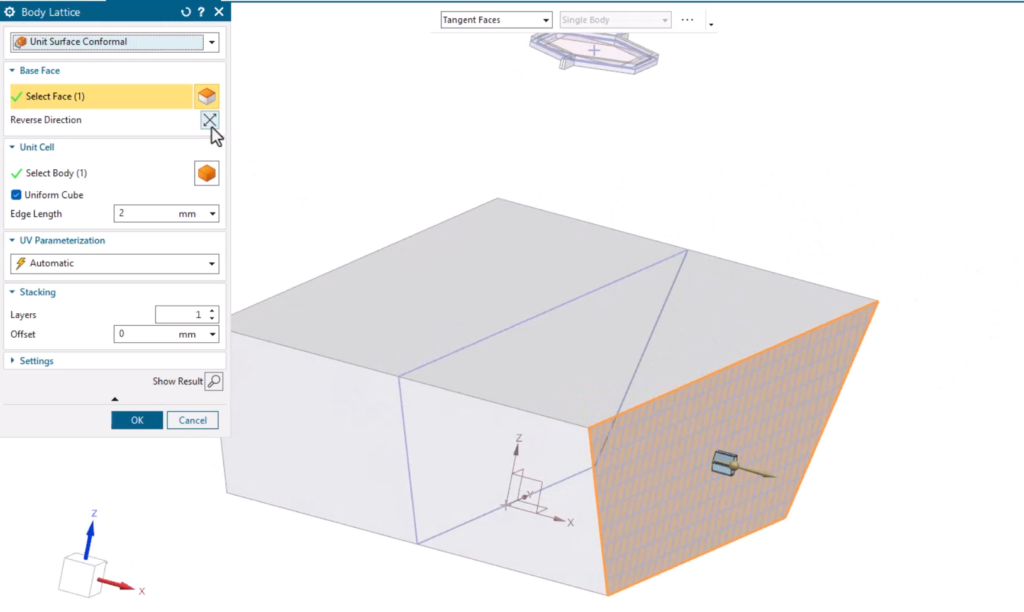

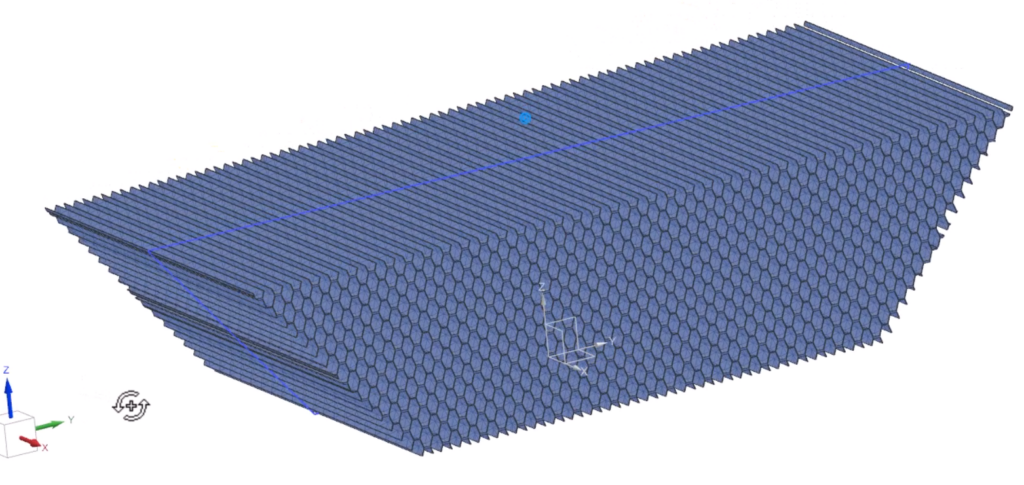

Body Lattice permet aux utilisateurs de sélectionner une cellule unitaire pour créer un motif sur l’ensemble de leur corps limite. La cellule unitaire peut être convergente, implicite ou importée dans NX, ce qui offre une grande souplesse dans la conception des structures de treillis. Vous avez le choix entre deux options : remplissage unitaire, qui remplit l’ensemble du corps de frontière avec une cellule unitaire, ou conformation de la surface unitaire, qui démarre le treillis à partir d’une surface sélectionnée pour un nombre de couches spécifié. L’option de conformation de surface unitaire est particulièrement utile pour les dessins présentant des surfaces irrégulières.
