Standardisation des projets SOLIDWORKS Composer avec des styles

Rejoignez le forum des designers !

Votre expertise est essentielle pour la communauté. Rejoignez-nous et apportez vos connaissances !

Partagez, apprenez et évoluez avec les meilleurs professionnels du secteur.

Normes. Chaque entreprise en dispose pour définir le niveau de qualité attendu. En SOLIDWORKSAvec SOLIDWORKS, nous créons nos modèles et nos dessins conformément aux normes ANSI, ISO ou autres. Les fichiers sont traduits dans des formats normalisés, ce qui est facile à réaliser car ces normes sont maintenues par des organismes de tutelle et sont intégrées.

Mais qu’en est-il des actifs créés en SOLIDWORKS Composer pour la documentation technique, comme les manuels d’instruction, les guides de réparation et les catalogues de pièces détachées ? Cette documentation n’est pas différente et a besoin d’une présentation spécifique. Votre entreprise dispose peut-être d’un guide de style qui définit les couleurs, les polices et les tailles officielles qui représentent la marque.

Par exemple, supposons que je veuille que ces flèches soient de la même taille et correspondent aux couleurs officielles de GoEngineer dans mes projets SOLIDWORKS Composer. La dernière chose que je souhaite faire est de modifier la même propriété à plusieurs reprises. Alors, comment puis-je accomplir cela avec Composer et capturer les normes de l’entreprise ? La réponse est Styles.

Que sont les styles ?

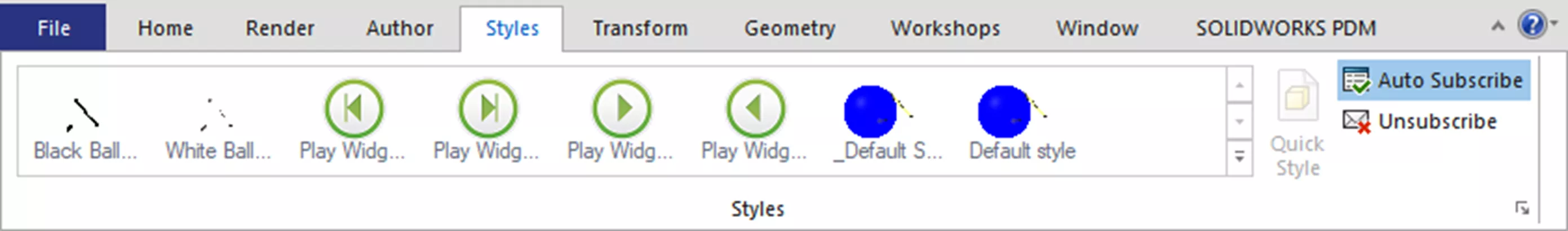

Les Styles sont un onglet de l’interface utilisateur de Composer que vous avez peut-être remarqué mais que vous avez hésité à utiliser. Lorsque je mentionne les styles à des utilisateurs existants de Composer, leur réponse est généralement : « Je ne sais pas ce qu’ils font ; je ne les ai jamais utilisés ».

Les styles enregistrent les propriétés d’un acteur pour pouvoir les réutiliser. Ainsi, si vous souhaitez que vos flèches, étiquettes, callosités et lignes d’explosion aient toujours les mêmes propriétés dans vos projets Composer, continuez à lire.

Création de styles

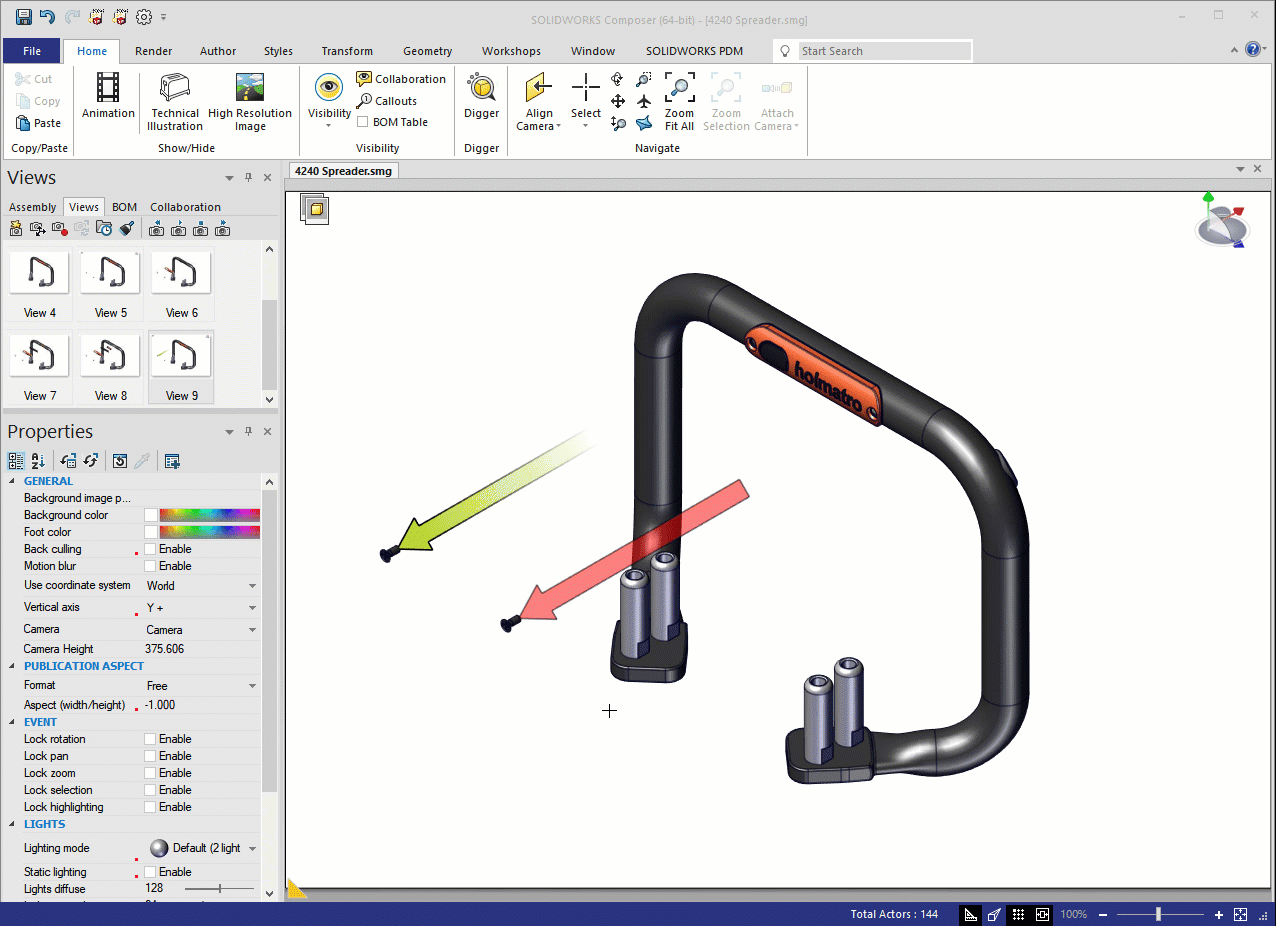

Tout d’abord, créez un acteur et ajustez les propriétés selon vos besoins. Voici une flèche et les propriétés par défaut. Elle est rouge avec un contour noir, transparente à 50 % et réglée pour rester en haut.

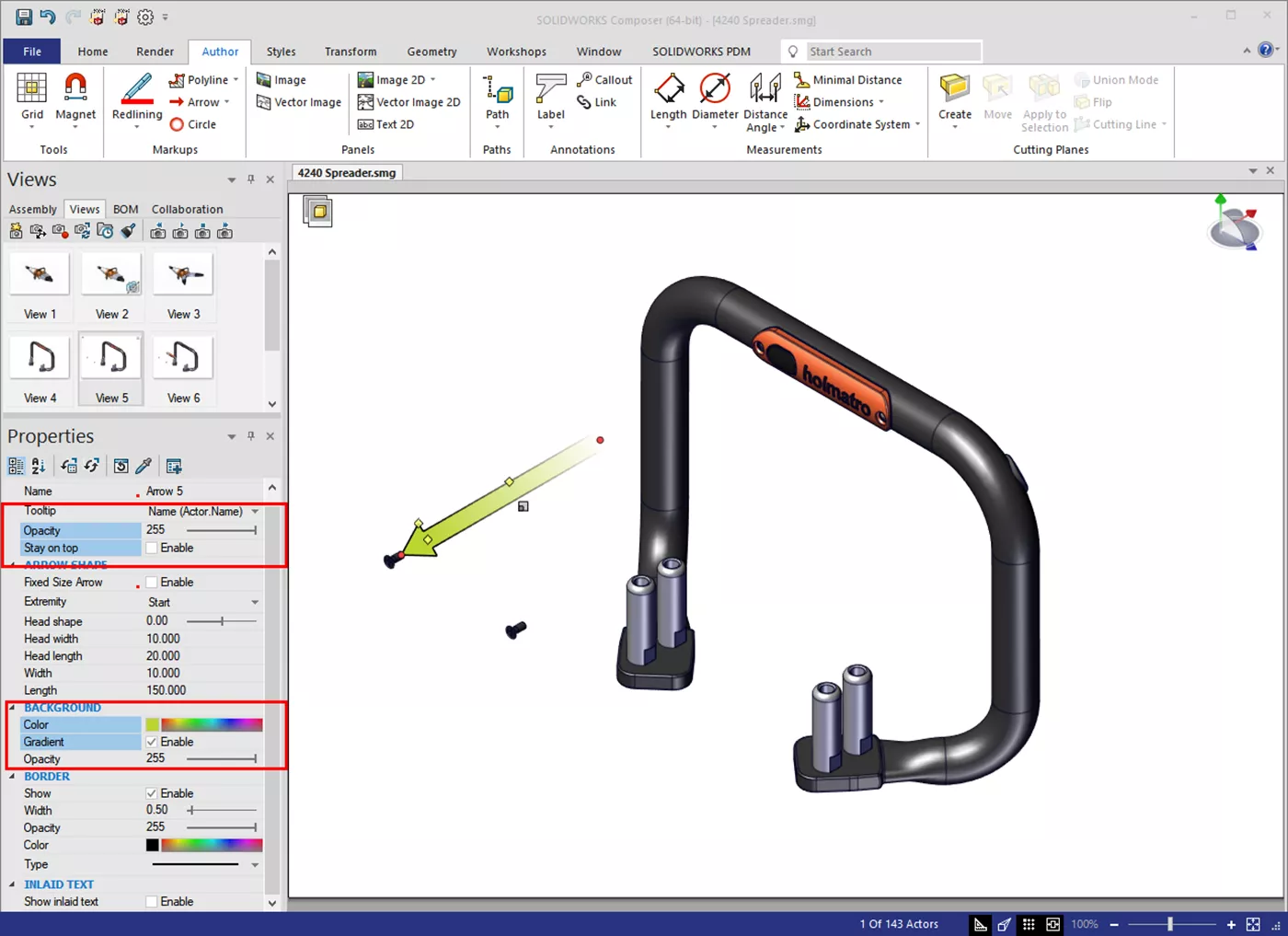

Je vais modifier les propriétés suivantes :

• • GoEngineer Green officiel

À ce stade, je pourrais simplement créer une nouvelle vue et passer à autre chose. Mais si je souhaite obtenir la même flèche à l’avenir, je devrai à nouveau modifier les mêmes propriétés.

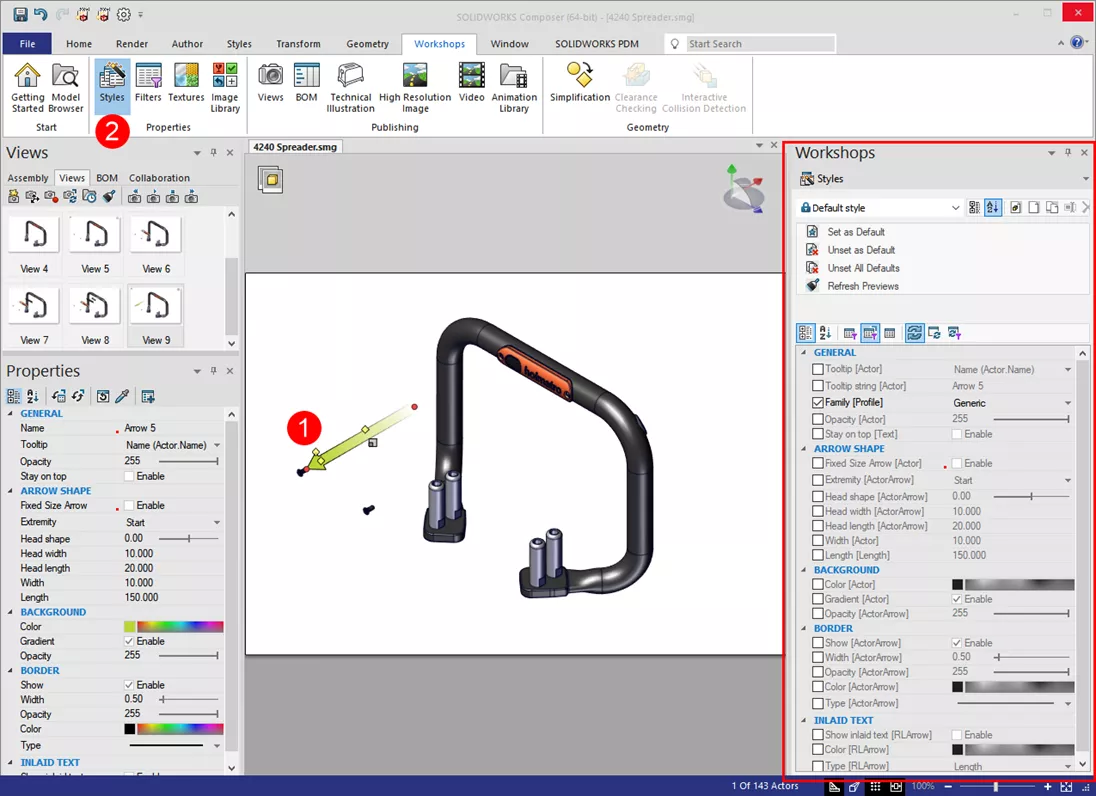

Sauvegardons les paramètres de la flèche dans un style. Je vais d’abord sélectionner la flèche, puis l’atelier Styles. Dans le panneau de droite se trouvent toutes les propriétés possibles que je peux enregistrer dans un style.

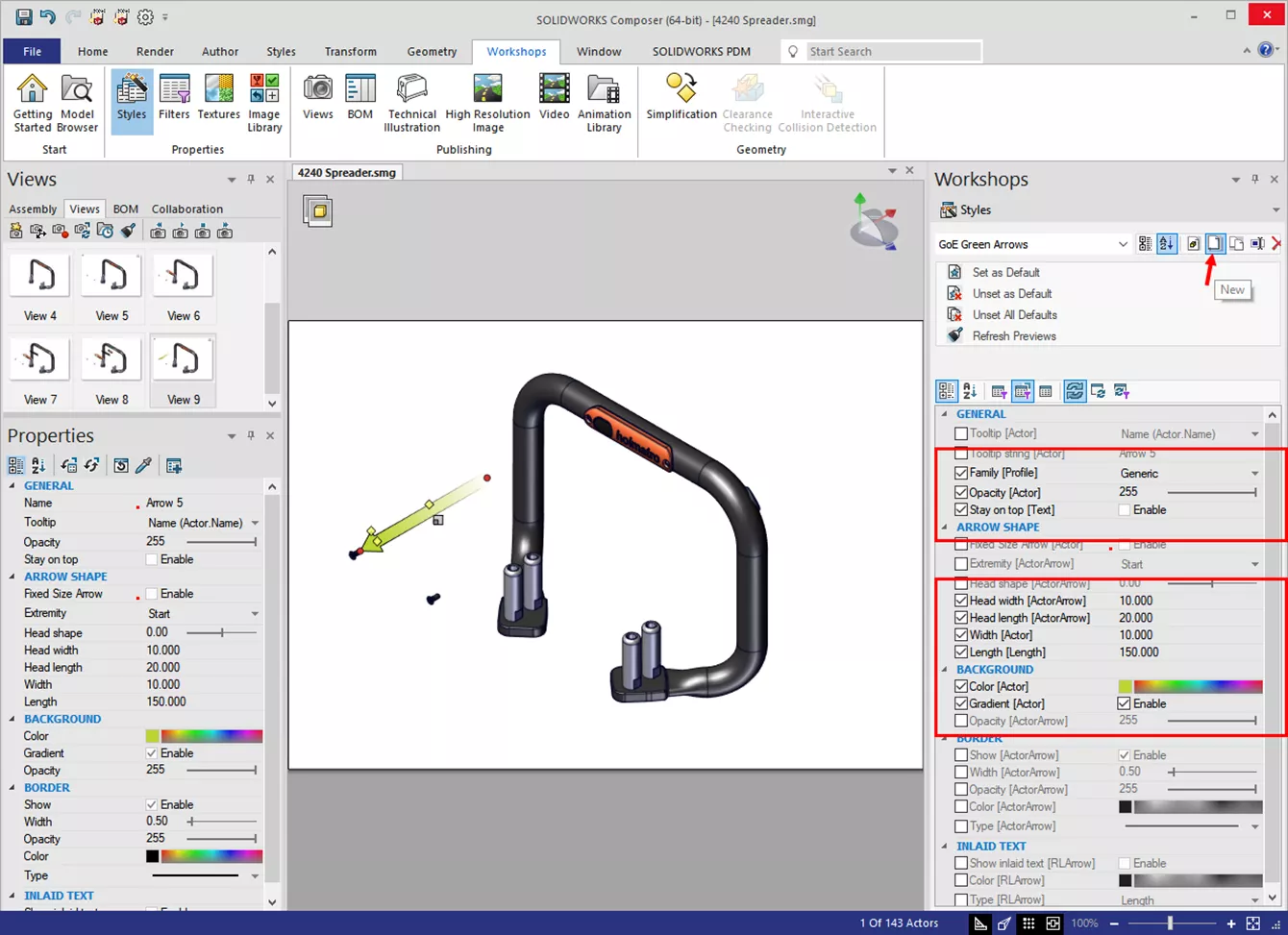

Cliquez sur le bouton Nouveau pour créer un nouveau style et lui donner un nom. Cochez les cases des propriétés à enregistrer. Seules les propriétés sélectionnées sont enregistrées dans le style, tandis que toutes les autres peuvent être modifiées lorsque la flèche est utilisée. Ici, j’ai enregistré les couleurs, l’opacité, Stay on Top (off) et la taille de la flèche.

Famille de styles

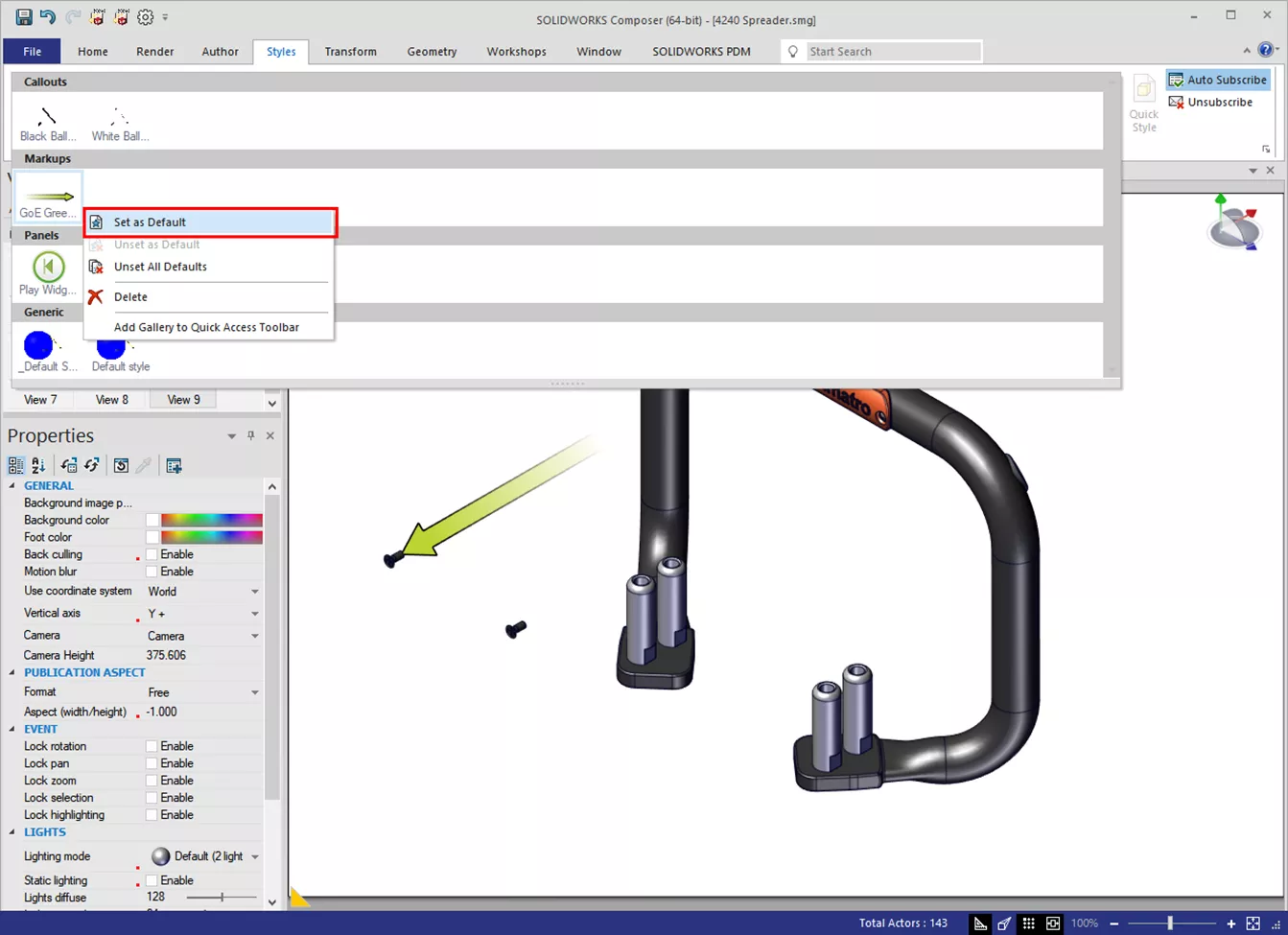

Il est important de définir la famille lors de la création du style. Cela nous permet de réaliser deux choses. Premièrement, il organise le nouveau style dans la galerie du ruban Styles. Deuxièmement, il permet de définir une nouvelle valeur par défaut pour ce type d’acteur collaboratif. Lorsque je définis ce nouveau style par défaut, chaque fois que je créerai une flèche, elle utilisera le nouveau style vert GoEngineer.

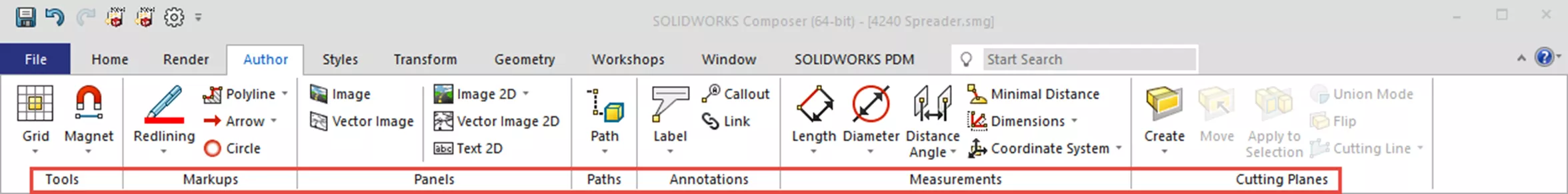

Si vous ne savez pas quelle famille sélectionner, consultez l’onglet Auteur. Les familles sont répertoriées en bas de page.

Utilisation des styles

L’utilisation des styles est facile dans Composer, et vous les avez toujours utilisés. Chaque acteur collaboratif (terminologie de Composer pour les annotations) utilise le style par défaut. Pour changer le style d’un acteur collaboratif, sélectionnez l’acteur et le style.

Mieux encore, lorsque le nouveau style est défini par défaut, la flèche utilise automatiquement les normes de l’entreprise.

Apporter des modifications

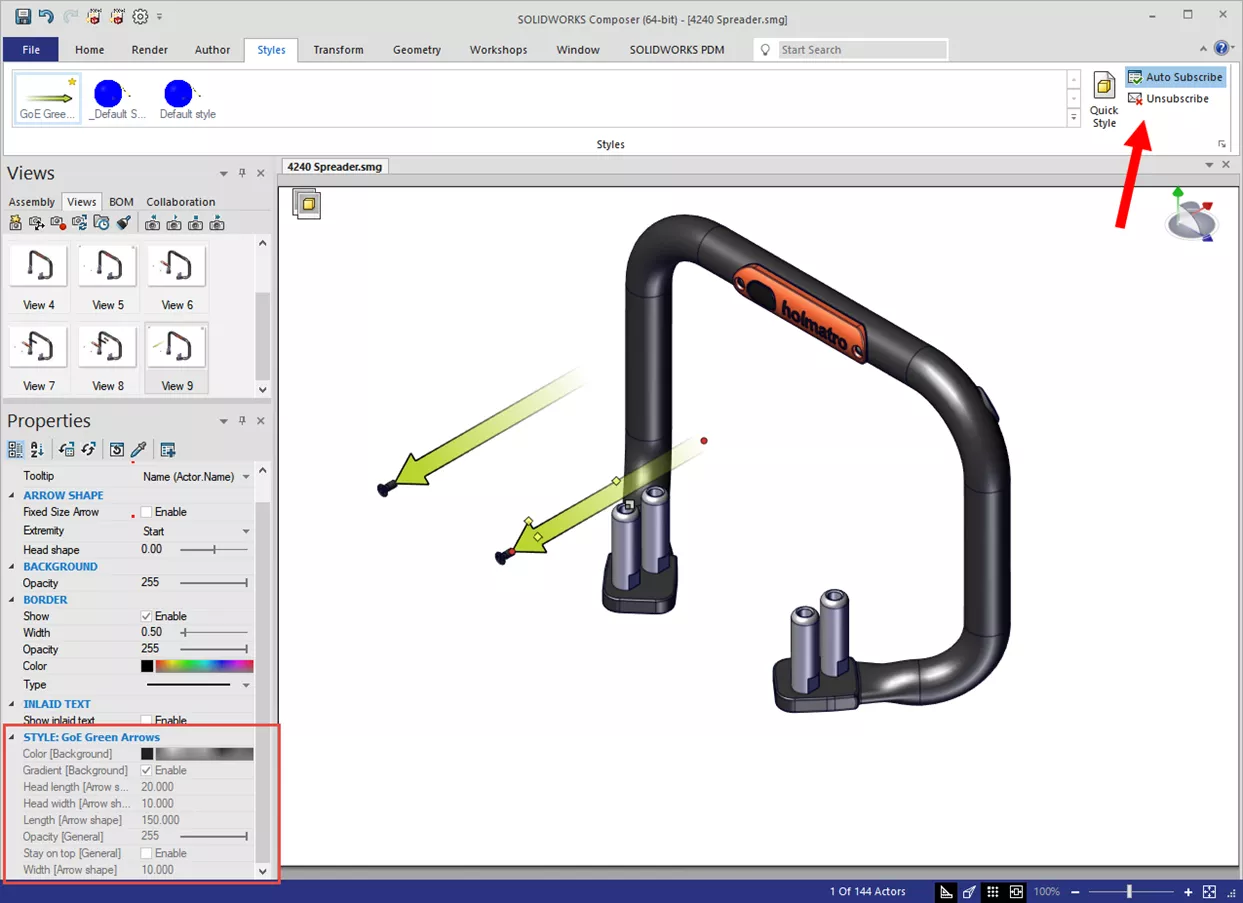

Les propriétés enregistrées dans le style ne peuvent pas être modifiées. Remarquez qu’elles sont grisées dans le volet Propriétés. Cela est dû à l’option Abonnement automatique de l’onglet Styles. Ce paramètre abonne les nouveaux acteurs au style de famille par défaut. C’est pourquoi les flèches sont automatiquement vertes GoEngineer dans l’image précédente. Si vous devez modifier les propriétés grisées, désabonnez-vous du style pour rompre le lien.

Partage des styles

Bien qu’il soit utile d’utiliser des styles dans vos propres projets Composer, le véritable avantage est de les partager avec d’autres utilisateurs de Composer. La création d’un nouveau style enregistre le fichier .smgStyleSet dans l’emplacement du profil utilisateur de Composer.

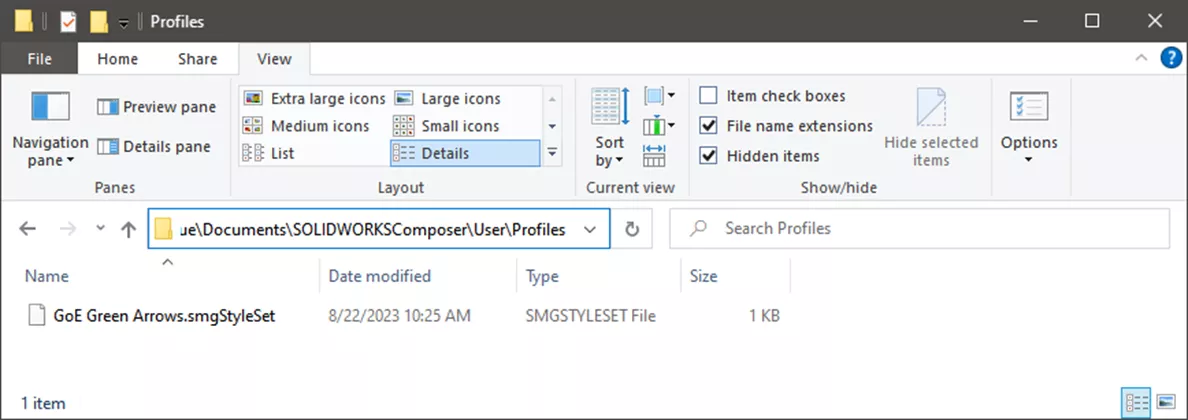

C:\NUsers\NUSERNAME\NDocuments\NSOLIDWORKSComposer\NUser\NProfils

Pour partager un ou plusieurs styles, copiez-les à partir de ce dossier et collez-les dans le dossier Composer User Profile d’un autre ordinateur. Cette méthode est efficace pour quelques utilisateurs et si les fichiers ne sont pas activement modifiés.

Si vous avez plusieurs utilisateurs à partager, envisagez de les stocker dans un emplacement partagé et d’utiliser les chemins de données de Composer pour les référencer. Cet article explique le partage de Styles personnalisés dans SOLIDWORKS Composer.
