SOLIDWORKS 드로잉 성능(2021 또는 이전 버전의 드로잉 파일): 디테일링 모드 끄기

중요 참고 사항: In 솔리드웍스 2020설정 저장 시 상세 모드 데이터 포함 가 시스템 옵션에 추가되었습니다. In 솔리드웍스 2022, 설정 아래의 문서 속성으로 이동되었습니다. 모델 데이터 저장. 이 설정을 켜면 모델 데이터가 도면 파일에 저장되기 때문에 도면 저장 시간이 기하급수적으로 늘어날 수 있습니다.

이 설정은 이제 문서 속성에 있습니다(그림 5), SOLIDWORKS SOLIDWORKS 2022(2021년 이전) 이전에 저장된 도면에는 템플릿에 이 설정이 없으며, 2022 이후에 열면 기본적으로 이 설정이 켜져 있습니다.

이 문서에서는 다음 단계에 대해 설명합니다. 끄기 를 저장 시 상세 모드 날짜 포함 옵션을 설정합니다. 이 레지스트리 설정은 이전 도면이 열릴 때 모델 데이터 저장 의 문서 속성을 클릭합니다.

참고: 이 도움말의 단계를 수행하려면 Windows 레지스트리에 액세스하여 수정해야 합니다. 이러한 편집은 사용자 본인의 책임 하에 이루어지며 IT 전문가의 조언에 따라 시도해야 합니다. 아래 절차를 따르는 것이 불편한 경우 도움을 요청하세요.

SOLIDWORKS 시스템 옵션 내부 설정 끄기

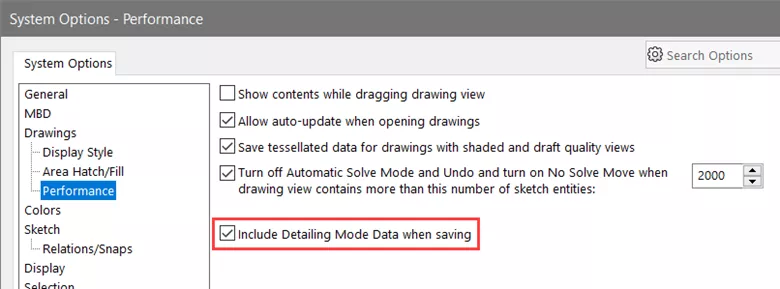

SOLIDWORKS 2020 – 2021의 경우 다음 위치로 이동하여 SOLIDWORKS 내에서 설정을 해제할 수 있습니다. Tools > 옵션 > 시스템 옵션 > 도면 > 성능 를 클릭하고 저장 시 디테일링 모드 데이터 포함. (그림 1)

그림 1

Windows 레지스트리를 통한 설정 끄기

SOLIDWORKS 2022 이상 버전에서는 Windows 레지스트리를 통해 설정을 영구적으로 해제할 수도 있습니다. 이렇게 하려면 아래 단계를 따르세요.

1. 1. Windows 레지스트리 편집기를 시작합니다.

1. 1. 해당 위치로 이동합니다:
      1. 1. 컴퓨터\HKEY_CURRENT_USER\소프트웨어\솔리드웍스\솔리드웍스 \도면(그림 2)
            그림 2

1. 1. 키 찾기 저장 시 디테일링 모드 데이터 포함를 찾아 마우스 오른쪽 버튼으로 클릭한 다음 수정. (그림 3)

      그림 3

1. 1. 변경 값 데이터 값을 1(1)에서 0(0)까지 변경하고 확인. (그림 4)
      (그림 4)

이렇게 하면 SOLIDWORKS 2021 및 이전 버전의 도면 파일을 열 때 모델 데이터 문서 저장 속성이 SOLIDWORKS 2022 이상 버전에서 자동으로 활성화되지 않습니다. (그림 5)

그림 5
