스케치가 SOLIDWORKS 가 완전히 정의되었다는 것은 필요한 모든 치수와 관계가 제자리에 있다는 것을 의미합니다. 완전히 정의된 스케치 엔티티는 다른 스케치 엔티티를 편집하거나 생성할 때 수정할 수 없습니다. 이렇게 하면 모델을 더 예측할 수 있고 각 스케치 엔티티의 크기와 위치를 제어할 수 있습니다. 이를 수행하는 한 가지 빠른 방법은 스케치 완전 정의 도구를 사용하세요.
완전 정의 스케치는 어디에 있나요?
The 완전히 정의된 스케치 도구는 Sketch 탭의 CommandManager 아래 관계 표시/삭제. 스케치를 자동으로 완벽하게 정의하고 다양한 사용자 입력을 허용하므로 프로세스에 대한 통제력을 잃지 않습니다. 다음과 같은 관계를 지능적으로 인식합니다. 본질적으로 에 존재하지만 삽입되지는 않으며, 스케치 중 실수를 방지하기 위해 모든 것을 제자리에 고정합니다.
완전 정의 스케치 사용 방법
완전 정의 스케치를 사용하려면 활성 스케치를 편집 중이어야 합니다. 드롭다운 메뉴의 관계 표시/삭제를 클릭하고 스케치 완전 정의. 회색으로 표시되면 스케치를 편집하고 있지 않다는 뜻입니다.
PropertyManager에서 스케치 완전 정의가 열립니다. 여기에서 간단하게 스케치를 정의하고 계산를 클릭하거나 녹색 화살표만 클릭하면 스케치가 완전히 정의됩니다. 스케치를 더 잘 제어하려면 정의할 스케치 엔티티를 지정하거나 특정 유형의 관계 및 차원에 대한 기준을 지정할 수 있습니다. 해당 항목이 보이지 않으면 드롭다운 화살표를 클릭하여 메뉴를 확장하세요.
아래 관계를 사용하여 스케치에 적용할 관계 유형을 지정할 수 있습니다. 기본적으로 모두 선택되어 있습니다. 의도와 상반되는 것을 선택 취소하거나 관계 없이 차원만 추가하려는 경우 모두 선택 취소할 수 있습니다.
지오메트리가 이미 관계를 만족하거나 거의 만족하는 경우(예: 1~2미크론 정도 벗어난 경우) 관계가 자동으로 추가됩니다.

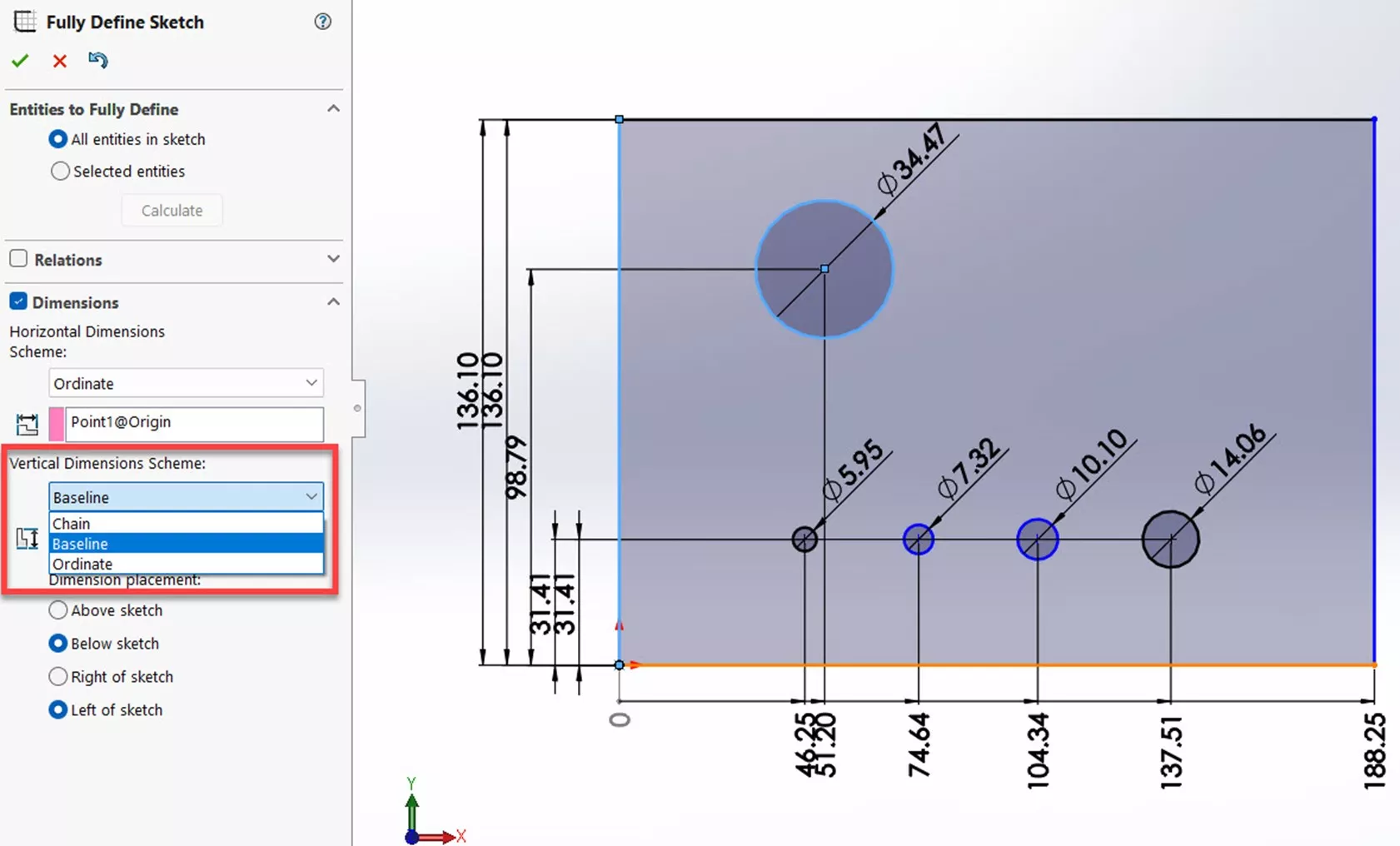

아래 차원 드롭다운에서 Scheme, 원산지및 배치 를 설정할 수 있습니다. 이러한 설정은 차원 값에는 영향을 주지 않으며 스케치에서 차원 콜아웃이 표시되는 위치와 방식을 결정합니다. 스케치에서 계산를 클릭하면 각 선택 항목이 어떻게 표시되는지 미리 볼 수 있습니다.

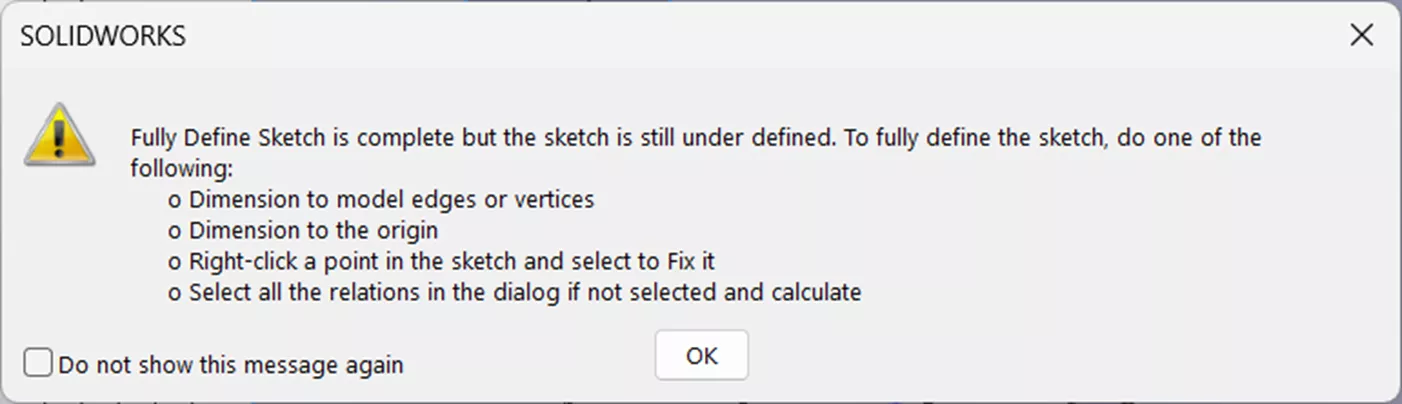

녹색 확인란을 클릭하면 작업이 완료됩니다. 아래와 같은 경고 메시지가 표시되는 경우 특정 관계(또는 모든 관계)가 선택 해제되었기 때문일 수 있습니다. 경고 메시지는 스케치 정의를 완전히 완료하는 방법을 제안합니다.
