assim, tanto para dizer o meu, tomar a roda sem um cubo e retornar o buraco para colocar em um jacker (há eles precisam de pequena ecumbrance radial) então em vez de soldar uma bucha usar um anel simples como um espaçador.
Pressiono que não compreendi talvez 100% da aplicação.
se você tivesse tido muito pouco espaço entre dente e orifício de engrenagem você poderia ter tentado usar um engate ranhurado para centralizar a bucha na roda (um pouco como você faz para freios de estacionamento / segurança) e conectar a bússola ao eixo por chave.
mas no seu caso você deve ampliar o buraco e inserir outra chave entre bússola e engrenagem (veja o de carne que você tem)Acho que é uma boa opção.Espero ter sido útil para ti!..mas neste ponto Eu não quero perceber o assento para uma nova chave para conectar bucha e roda...como eu pensei?
... parece-me não ter espaço para um calettatore..considerar que o comprimento máximo do cubo que emerge do pinion que eu posso ter é 3mm.
Eu agradeço por me fazer saber, mas eu vi seu catálogo e o menor que eles têm é para uma árvore de diâmetro de 15mm (meu é 10)
completamente

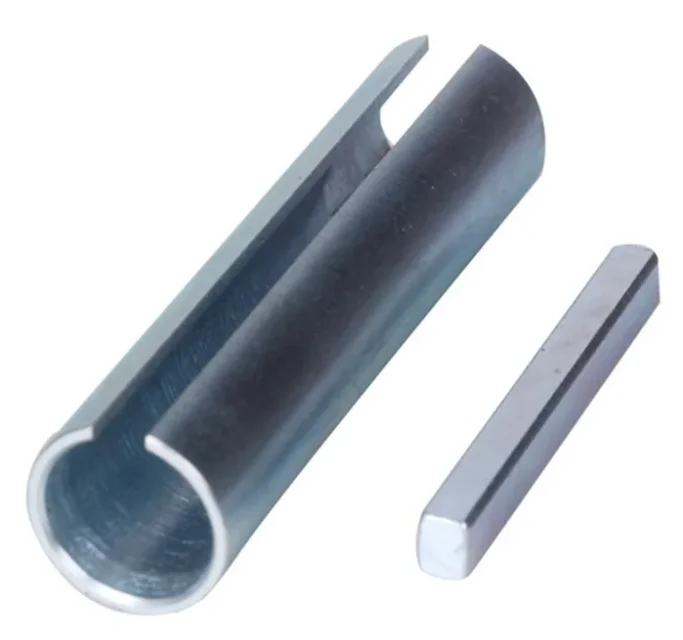

tudo seria preso em axialmente com um disco perfurado e um parafuso de morder na árvoreou na verdade o concave chave abaixo....se eu encontrá-lo!!uma vez que houve chaves semi-redonda feitas especificamente para tais casos (com que talvez você poderia ter fixado a bucha para a roda), para pares baixos, claro (mas eu acho que eles foram retirados e de qualquer forma eu não vejo mais ao redor, eu acredito para uma questão de segurança de acoplamento).
série rck61 auto-centrada do diâmetro 10.
Urca... Obrigado.
Lamento que haja... o que queres dizer com isto?

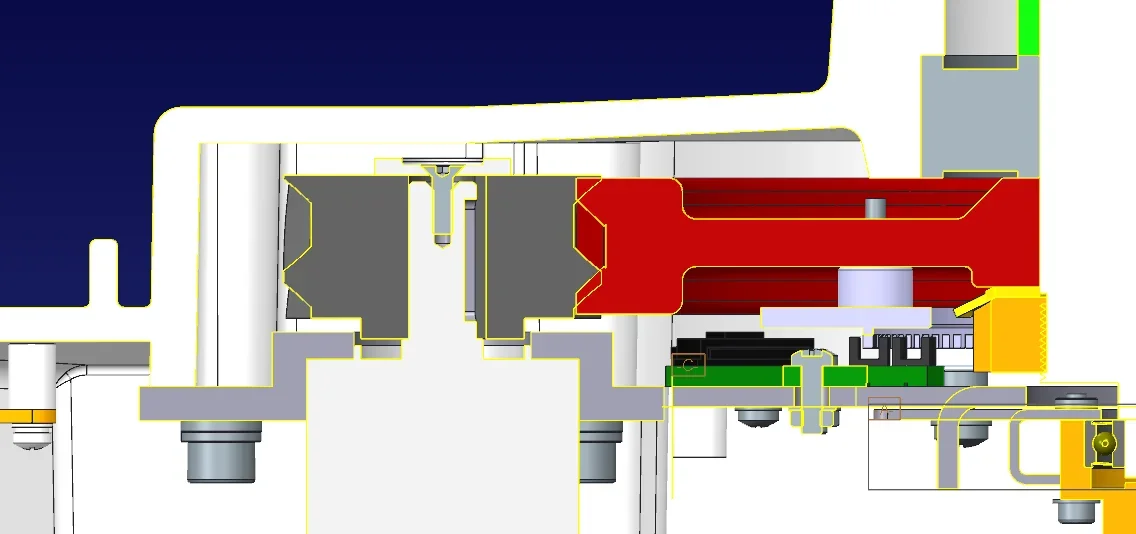

Está bem, mas então você quer dizer um anel inclinado sobre o pequeno ombro da árvore, mas sem uma chave, uma fechadura para interferência (o que eu gostaria de evitar) ou algum outro elemento de transmissão do casal que é que me garante que o anel gira firmemente com árvore e pinion e que você não espremer relativamente entre os dois?

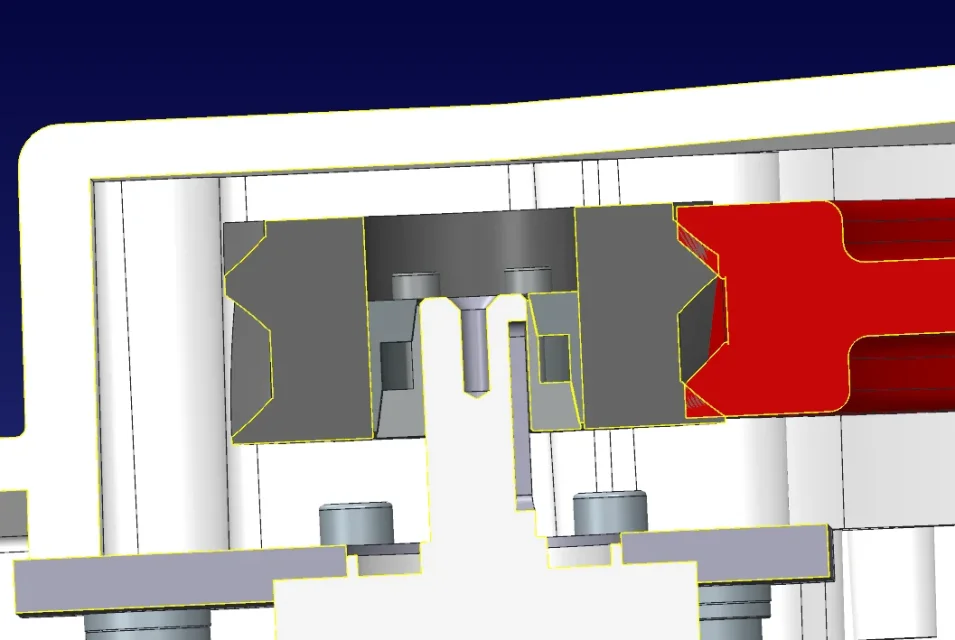

....a tolerância h7-h6 clássica (entre a superfície externa do boccola e a superfície do furo do pinion), que corresponde a um acoplamento "precisamente deslizante", seria suficiente para você fazê-lo? ?Na minha opinião, se puseres o calettator, a arruela não precisa. A máquina está bem.
Sim, na verdade, não faz muito sentido agora.... Eu pensei para mantê-lo, porque talvez o aperto do disco na roda "poh" também o espaço do anel contra o ombro....mas obviamente, se o calettatore vai fazer o seu dever, a roda axialmente não tem que se mover e, portanto, parece inútil para mim também
Isso mesmo, se o calettator é um tipo "self-centered", a bucha com o foco é contraproducente porque introduz hiperstaticidade. Uma lavadora é suficiente para fazer o plano.
Bom dia bagarospo
Nunca os vi. Muito obrigado.
...o segundo que disseste!

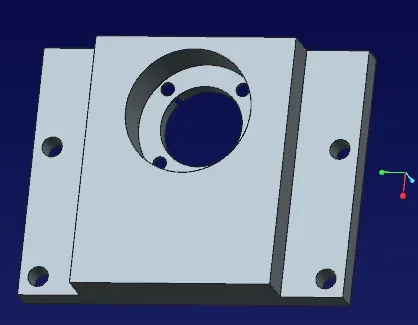

a placa original do motor-redutor que vou usar, montado em outro dispositivo, foi feito assim
Eu fiz algo assim, mas em vez de ter um buraco na placa eu fiz no outro lado um tipo de flange que me permite protrude a árvore de que muito para alinhar o pinion com a roda conduzida....poi se é melhor fazê-lo de peça ou através de soldagem de tondo de placa etc... ok.... já tinha sido apontado para fora em outra discussão. Mas não muda muito o sistema.
assim fazendo a placa permanece apenas uma placa para a qual eu pratiquei um buraco de profundidade de 2mm para alinhar perfeitamente as duas rodas (um pouco como na placa original) e eu não preciso nem escória nem lamatura para fixação de parafusos.Talvez haja calettators mais longos, não pare no promo que o recomenda como se fosse sábio.
