Gestaltung von Blechschneidformen (für Schritt)

sogar auf meinen Handbüchern besteht ein Zusammenhang zwischen dem Durchmesser des Mittelstücks und den zu ziehenden Platten

Wovon redest du gerade? Sind sie zu erhaben, um Gewindelöcher zu haben?
Sie können tun, was Sie wollen, die importiert ist, dass es Sinn macht, machbar, und funktional und kostet das Minimum notwendig: Ich meine, Schätzchen.

Dann, von dem, was ich verstehe, gehen die Stanzen sowieso in einem Behälter, der an die obere Platte namens der Stift. Und hier sind wir.
Wenn ein Gewindeloch in den Stempel gemacht werden kann, können wir Schrauben und Dornen setzen?

einen Schritt zurück: Wenn ein Stempel genügend Platz für Schrauben (und Dornen bei Bedarf) hat, ohne geschwächt zu werden, braucht der Stifthalter nicht.
Bei mir verwenden wir es nur, wenn die Stempel "magri" sind und es keine Reben gibt. so dass sie "voll" bleiben und wir den oberen Rand aufblasen, weil sie eingerichtet. oder du könntest sie zu einem Kopf spannen oder sie seitliche Löcher machen und Stifte haben, die zu schneiden, wenn die Form aufgeht.
Normalerweise kann ich mit den Formen mit Primer den Stifthalter vermeiden.
oder es verwenden, um zu schlanke Stempel im Vergleich zu der allgemeinen Höhe, die Sie für die Form benötigen: 10:20mm weniger in einigen Fällen sind essentiell.
Grüße, wiedergeboren.

Wenn du nach unten kommst, zeigst du uns was?

Die Stempel werden mit dem Hut geboren. Runden oder Quadrate oder nach dem Typ geformt oder verschraubt, wenn rau, groß, kurz und nicht geschwächt.

die nicht verschraubt sind in der Stifthalterung und Eindämmplatte montiert.

Dann, von dem, was ich verstehe, über der oberen Platte, kann nichts verhaken, so dass alles nur unten angegriffen werden kann.
Nun: Wenn ich einen Stempel mit dem Kopf breit genug habe, um mindestens zwei Schrauben und zwei Dornen zu setzen, sollte diese an eine Platte angehängt werden, die wiederum am Boden der oberen Platte angehängt ist, richtig?

ps.: Wiedergeboren, Ich hoffe, etwas zu kombinieren:)

Hi gigi: Hat diese Form die 3. Platte, die die Stabführungen trägt, und "gewinnt" zu den Säulen?
die Stempelparaden, im Skilift, an den pms, von der guidepunzoni?
wenn der Prma ja ist e)* der zweite und nein, dieser Stempel braucht keine Dornen.
und wenn Sie ihn auf die kleine Platte drücken, sollten Sie dies auch auf die obere Platte stecken, sonst ist es, als hätte es überhaupt nicht gesteckt. Wenn Sie können, vermeiden Sie diese zusätzliche Platte.

*: "e)"ist logisch "und".

Tut mir leid, aber ich habe immer noch Fragen zu den Stempeln und dergleichen.
Dann.

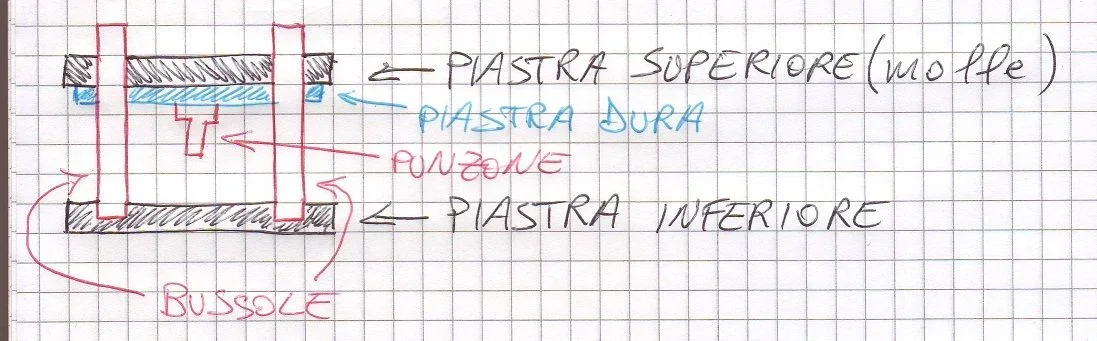

Ich habe gelesen, dass es bei schlanken Stempeln eine "harte" Platte zur Befestigung an der oberen Platte der Form benötigt, um ein Graben der oberen Platte selbst zu vermeiden. Ich nehme es gut, in dem Sinne, dass ich immer eine Platte "hart" in jede Form (mal nicht...). So sagte das, die "Tour" geht barbed und fixiert auf der oberen Platte.
Rat oder Widerspruch?

Danke.

Normalerweise machte ich Stanzformen immer die gehärtete Platte, um mit den Köpfen der Stanzen in Kontakt zu setzen, vermeiden, um die Platte in s275jr der Stash-Halter.

Plug es braucht nichts, weil es keinen Hinweis hat. ist nur hart und gleichgerichtet, also nur verschraubt

Nun, wenn Stempel und Stifte an der Hartplatte angebracht sind, würde das gesteckt werden, um alle Referenzen der Stücke zu halten oder nicht? andernfalls, wenn sie die Form in der Werkstatt montieren, könnte die Hartplatte bewegt werden und alle Referenzen ändern. .

Matricola_Gigi schrieb:
Nun, wenn Stempel und Stifte an der Hartplatte angebracht sind, würde das gesteckt werden, um alle Referenzen der Stücke zu halten oder nicht? andernfalls, wenn sie die Form in der Werkstatt montieren, könnte die Hartplatte bewegt werden und alle Referenzen ändern. .
Zum Vergrößern anklicken....
Ich glaube, du hast keine Ahnung, wovon wir reden. wobei der Unterkopf des Stempels geführt wird, d.h. der zylindrische Durchmesser in der Toleranz im weichen Teig erfolgt. dann auf Sie auf die Platte hart und auf gibt es noch die Pasta stampo. die erste mit der letzten. der harte kann die weitesten Löcher der Dornen haben.

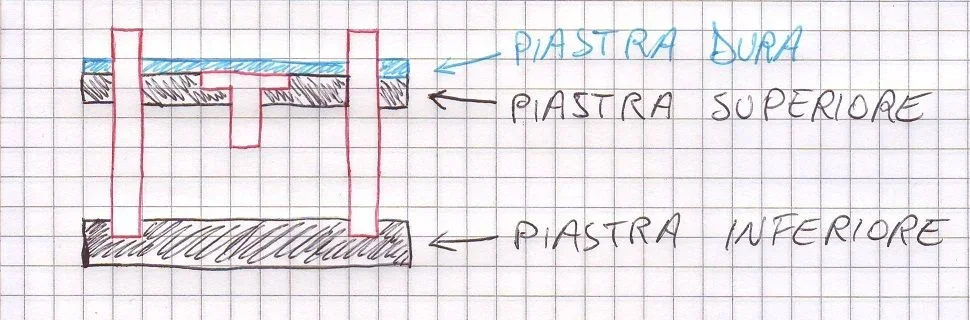

aber diese Flash-Platte, die Sie sagen (das in Handbüchern ist nie dargestellt), wie wird sie gemacht? Es ist ein Teller wie die anderen, aber vielleicht ist es oben?

Matricola_Gigi schrieb:
aber diese Flash-Platte, die Sie sagen (das in Handbüchern ist nie dargestellt), wie wird sie gemacht? Es ist ein Teller wie die anderen, aber vielleicht ist es oben?
Zum Vergrößern anklicken....
ok, vielleicht werde ich etwas falsch oder zu vereinfacht sagen, aber: oft die "weiche" Serie von Platten, die die gehärteten Stücke reparieren. dann ist die "höhere Blitzplatte" die "höhere Platte der Blitzstange". und ich glaube nicht, dass es keine Handbücher gibt.
ist nicht getempert, weil: Sie würden einen Winkel angreifen, mit seiner zentralen Schraube, auf diese harte Platte, die es zu Traktion und Kompression an der Befestigungsstelle, mit der Gewissheit der Spaltung etwas kurzfristig? Ich glaube nicht.
die zwischen dem Kopf der kleineren Stempel und der oberen Platte zwischenliegende "währende" Platte löst sich auf den alleinigen Zweck, die Pünzone mit einem kleinen Kontaktbereich in das Schloss zu verhindern, wegen der Schläge, etc. und nie tut es auch als Türmann, wenn Sie die Versuchung bekommen. .
und nicht immer setzen, weil es ein Kostenfaktor ist: wenn die Form beabsichtigt ist, Aluminium von 1 mm mit d10 Stempel zu schneiden, was würde es machen? und handelsübliche Rundstempel, die mit einem Korn direkt in der oberen Platte fixieren, wie funktionieren sie?
nicht übertrieben mit Minuitäten, Gefahr, sich im Detail zu verlieren und das Panorama nicht zu sehen (ich passiert oft mit mir).
Gute Arbeit, wiedergeboren.
