Gestaltung von Blechschneidformen (für Schritt)

[Matricola_Gigi]

Danke für die Antworten.
in den Handbüchern, die ich sowieso lese, gibt es nur die untere und obere Platte mit den Säulen.
aus dem, was ich verstehe, die harte Platte, wenn es gibt, deckt alle Oberseite der oberen Platte, auch wenn sie nur ein wenig braucht?



[rinato]

Danke für die Antworten.
in den Handbüchern, die ich sowieso lese, gibt es nur die untere und obere Platte mit den Säulen.
aus dem, was ich verstehe, die harte Platte, wenn es gibt, deckt alle Oberseite der oberen Platte, auch wenn sie nur ein wenig braucht?

Nein, sie muss die Unterseite der oberen Platte überdecken, um die Funktion der Abstützung an den Stempeln zu haben. und es macht keinen Sinn, alles abzudecken, wenn man es nicht braucht.
Wenn Sie stattdessen eine Platte "hart" auf sie für andere Bedürfnisse setzen, kann ich von Klammern annehmen, aber es scheint ungewöhnlich und unwahrscheinlich.



[meccanicamg]

das Konzept ist einfach... wenn Sie verstehen, dass Sie alles verstehen: die Standard-Runde Frisur Bestrafung hat einen Stiel zum Beispiel Durchmesser 10 mm und einen Hut ca. 16 mm (Memory Wash). beim Ziehen hoher und harter Dicken gehen, um die Zugkraft auf den Stempelhut herunterzuladen. Ein spezifischer Druck wird durch kraftgeteilte Kontaktfläche gegeben. Dieser spezifische Druck, wenn er in der Nähe der Nachgiebigkeit der oberen Platte ankommt, die nicht den Stempel hochläuft, den Sie haben, dass es markiert und verformt. das Sting hat normalerweise kein Problem, da es Stahl für gehärtete Werkzeuge 65hc ist, während die Eisenplatte Sie und keine 30hc machen wird. also, wo es den Kopf des Stempels schlägt, muss schwer sein, nicht zu verkrusten oder zu rekrochen.



[Matricola_Gigi]

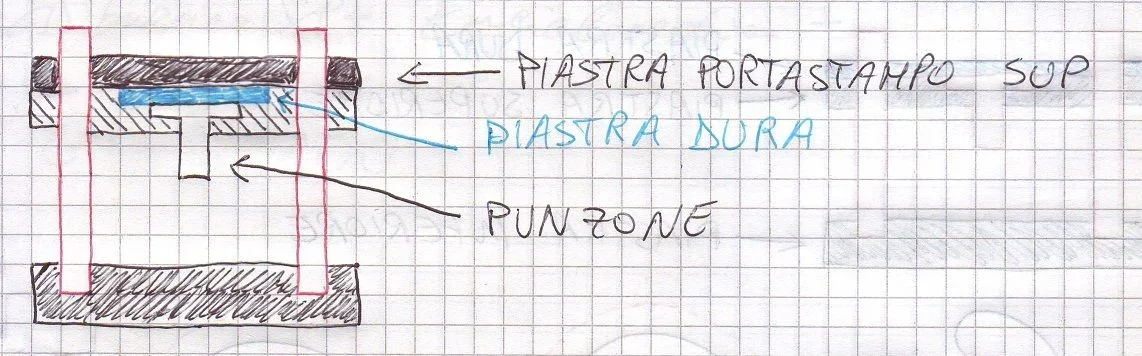

Okay, was du sagst, sollte so sein:Ist das richtig?



[meccanicamg]

Wir sind fast da. der Platz ist richtig, aber die Platte hält Sie es größer als der Stempelkopf sonst nicht viel ändern die spezifische oberflächliche Druck Rede



[Matricola_Gigi]

Okay, größer als das? aus dem, was Sie sagen, nehme ich an, dass die Hartplatte die gleiche Form wie der Stempel hat, nur größer (d.h. mit dem Offset aufgeblasen). .



[meccanicamg]

Also... ein Teller... kein Floppy... kaufen Sie ein Buch und schauen Sie sich die Figuren an.



[rinato]

die Höhe der Anhänge ist scemado, auf eine besorgniserregende Weise. .



[meccanicamg]

die Höhe der Anhänge ist scemado, auf eine besorgniserregende Weise. .

eine Flugantwort erfordert die Befestigung am Flug. post-it und biro, dann Fotos mit Telefon und senden.

Doch wie die Formen gemacht werden, gibt es viele Bücher und Handbücher auch aus dem Internet herunterladen und dann eine kleine Intuition wäre nicht schlecht.
der mühelos auf der Platte übertragene Stempel hält den Aufwand, der auf einer breiteren Oberfläche umverteilt, wodurch das Rekroachieren der Trägerplatte verhindert wird.



[rinato]

... und dann wäre etwas Einsicht nicht schlecht.
...

heilige Worte.
Gestern die italienische Frau ), die in naher Zukunft die zern perditempos regieren wird: Sie müssen andere Interessen außer jenen pflegen, die Ihnen helfen, die Arbeit zu tun, die Sie mögen, weil viele Ideen von externen Reize kommen, in den unwahrscheinlichsten Momenten. .

Also, für Gigs, schließen Sie alles und attackieren Sie das Hirsch..



[Matricola_Gigi]

Aber ich habe so viele Intuitionen, das ist das Problem:
Aber die Platte hält, auch wenn größer, immer in der Rohrplatte eingesperrt? Ich meine, in dem Design, das Sie taten, sehen Sie, dass zwischen der flachen Platte und dem oberen Reißverschluss gibt es Platz.



[meccanicamg]

Aber ich habe so viele Intuitionen, das ist das Problem:
Aber die Platte hält, auch wenn größer, immer in der Rohrplatte eingesperrt? Ich meine, in dem Design, das Sie taten, sehen Sie, dass zwischen der flachen Platte und dem oberen Reißverschluss gibt es Platz.

oder ich spreche schwieriges oder unverständliches Design oder das Problem ist anders. Ich nehme nichts. Es gibt nirgendwo Platz. es montiert Sting in Plattenstifte, Platte hart in Kontakt und dann Platte Portastampo. Pack alles mit Schrauben.
Ich werde mich verfangen, weil ich denke, dass es schon zu viele Intuitionen gibt...



[Matricola_Gigi]

Okay. Nun möchte ich wissen, dass diese Platte dauert, wenn es möglich ist, ihre Größe zu quantifizieren, wie breit sie sein muss.
Wenn ich einen schlanken Stempel habe, ist die Platte da, und wenn es größer ist, wie weiß ich, ob es dauert oder nicht? Gibt es eine Berechnung?



[meccanicamg]

um zu wissen, ob es Sie nimmt, machen geteilte Zugkraft Bereich Stanzkopf muss niedriger als der zulässige Druck des Materials des Kompressionsstaplers sein.
die Platte... Sie machen es so groß, wie Sie brauchen.... sogar die ganze Fläche der Klappe



[Matricola_Gigi]

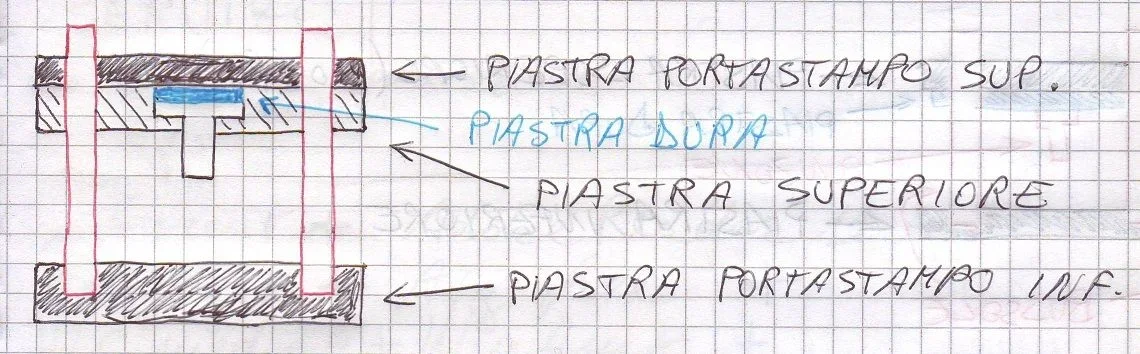

Stimmt's?



[rinato]

fast: Es ist nicht notwendig, dass die Tore in die Spalten gelangen.



[meccanicamg]

aber haben Sie je einen Katalog gesehen, wie er gemacht wird? einen Katalog herunterladen und gut anschauen. Die Hälfte der Fragen wird erklärt und gelehrt. dann suchen Sie nach Büchern auf Google und finden Sie alles, was Sie brauchen.



[Matricola_Gigi]

Okay.
und sagen Sie mir: Können wir das auch tun oder sollten wir es von einem der Unternehmen nehmen?



[meccanicamg]

Ich bin immer aus meinem Design. Wichtig ist, dass sie mit dem Gehirn gebaut werden. Entsprechende Dickenpläne, Spalten und Führungskompositionen usw. Vielleicht, wenn Sie ein bisschen Geschäft abdecken, werden Sie weniger Fehler als von Grund auf machen, wenn Sie nicht vertraut sind.



[Matricola_Gigi]

Okay, danke.
Ich lese irgendwo, dass, um die Form in der Werkstatt zu bewaffnen, eine Säule wird bewusst eine gewisse Menge an die anderen verschoben, um den oberen Heftklammerr in eine Weise passen. Wie viel konnte es bewegt werden?
Wäre ein Abstand von 10 mm okay?
