Unregelmäßiges Kreuzfahrtrad mit AutoCAD

  • Ersteller Ersteller Cloe85
  • Erstellt am Erstellt am

Cloe85

Guest
Bye to all,
Ich bin neu im Forum, ich habe mich gerade angemeldet, nachdem mehrere Versuche nicht zu einem guten Ende für die Modellierung von einmal auf einer unregelmäßigen Kreuzfahrt mit Autocad für meine Facharbeit gegangen sind.
das Problem, das ich in der Modellierung finde, ist:
die Gewölbe, die ich modellieren muss, Deckräume, die anstelle des Quadrats trapezförmige Pflanze sind; die Bögen an den Enden der Zeit haben daher unterschiedliche Durchmesser und sind nicht parallel zwischen ihnen zwei bis zwei. Ich habe viele Tutorials im Internet verfolgt, aber sie alle beschreiben Verfahren, um regelmäßige Kreuzfahrtzeiten zu machen, und wenn ich versuche, die Verfahren zur Modellierung meiner Zeit zu verwenden, gehen nicht gut. die Zeit, die ich modellieren muss, muss auch ich auf einem seismischen Analyseprogramm (Zeile 7) exportiert werden, und daher sollte es nicht als Oberfläche, sondern als Vollvolumen (d.h. Herstellung der Strukturdicke der Wende von 30 cm) realisiert werden und dann mit den Seitenwänden verbunden werden, da das Modell, das ich auf der Spur importieren muss, aus einem einzigartigen Volumen bestehen muss. das Spezifische, weil ich in den verschiedenen Versuchen gemacht habe, eine unregelmäßige Zeit zu schaffen, aber als ich ging, um es an den Wänden mit dem Befehl mich solide das Programm gab mir die Fehlermeldung "Beobachtung der Kurven an der Spitze", dass während ich auf das Internet sah, war ich nicht gut in der Lage zu verstehen, was es ist.

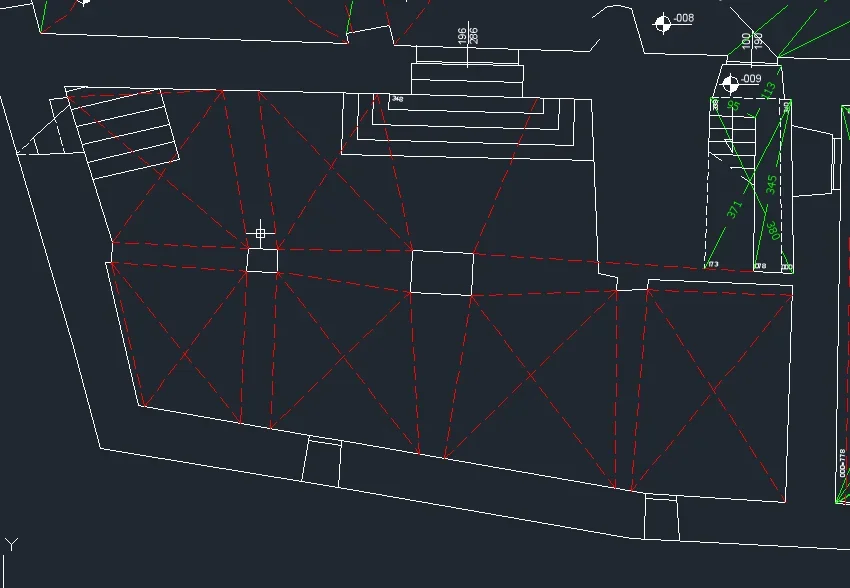

Ich hoffe, jemand weiß, wie ich mir helfen kann, ich hänge ein Bild der Umgebung an, in der sich die Gewölbe auf einer Kreuzfahrt befinden (in rot die Projektionen der Diagonalbögen und Enden) Schermata 2014-11-11 alle 16.45.12.pngVielen Dank an alle, die antworten!

vorausgesetzt, dass auf trapezförmigen Oberflächen das Ergebnis nicht perfekt sein wird, würde ich auf diese Weise tun:

- zieht die Trapezpflanze mit den beiden Diagonalen

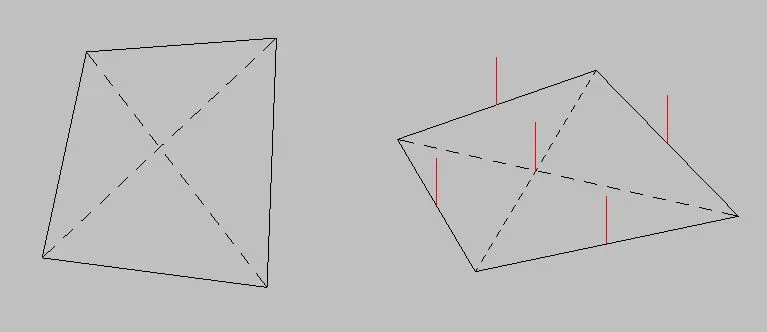

- in Ansicht 3d vertikale Linien, entsprechend der Höhe des Gewölbes, im mittleren Punkt der Begrenzungslinien und in der Mitte der Diagonalen

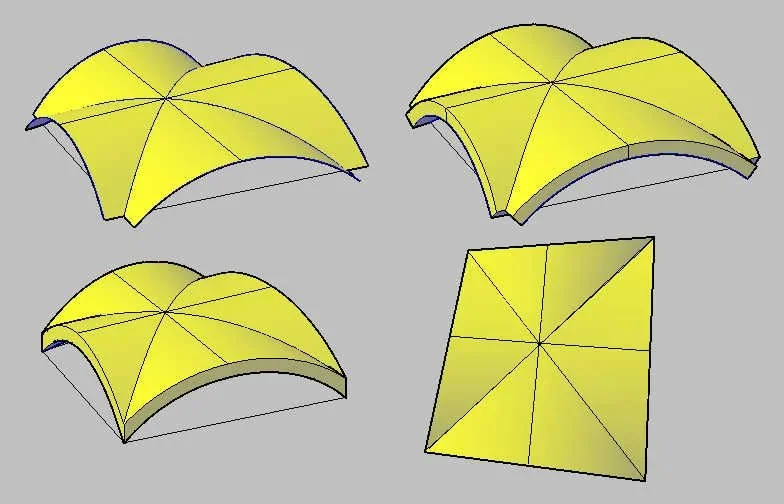

512.jpg- positioniert, von Zeit zu Zeit, mit dem vertikalen Vogel auf den Begrenzungslinien und auf den Diagonalen, dann zieht den Umfang und Diagonalbogen
- bricht Diagonalbogen auf der Mitte
513.jpg- für Bequemlichkeit aus dem Modell kopiert die Elemente der vier Nägel (im Beispiel unten habe ich nur einen berichtet)
- verbinden Sie die beiden Diagonalbogen (sie werden eine Spline bilden)
- Loft, die Auswahl als Querschnitte den Umkreisbogen und die Spline vor
514.jpg!

Amen vescovo.gif

Hallo gp, danke für die Antwort!
der Punkt, an den Sie angekommen sind, ist der gleiche, wie ich mit einem anderen Verfahren angekommen war (Zeichnung der 4 Seitenbögen mit dem Verfahren, das Sie beschrieben haben ---> Erstellen zwei Lofts entsprechend den beiden Laufgewölben, die den Tresor zur Kreuzfahrt erzeugen, realisiert als Ende jedes Lofts zwei gegenüberliegende Bögen zwischen ihnen ---> Schnittpunkt der beiden Lofts).
Mein Problem ist, dass, da das Modell mich nicht braucht, um Bilder zu produzieren, aber um eine strukturelle Berechnung zu machen, kann ich nicht, ausgehend von dieser Oberfläche, die Dicke der Zeit erzeugen.:mad:
Ich versuchte sowohl mit dem Versatz von Oberflächen als auch deren Extrusion, aber in beiden Fällen ist das Ergebnis nicht gut. in der ersten sich die Volumina auf seltsame Weise schneiden, während in der zweiten die Dicke der Zeit variiert und daher aus der strukturellen Sicht nicht richtig ist!
Außerdem kann ich in beiden Fällen die für mich unverzichtbaren Mengen der Nägel nicht kombinieren, da die Gesamtdatei aus einem einzigen Volumen zusammengesetzt sein muss, so dass das seismische Analyseprogramm, in dem ich sie richtig importieren muss, Maschen erzeugt.
Ich füge das Bild sowohl an den Drahtrahmen als auch an die realistische Sicht der Beweise an, wenn ich es nicht erklärt habe.Schermata 2014-11-11 alle 19.41.14.png
Schermata 2014-11-11 alle 19.41.28.pngVielen Dank!

Versuchen Sie mit Verdickung, der Befehl extrudiert "normal" auf die Oberfläche, wenn Sie cum irgendwo Sie können den überschüssigen Teil ziehen.

ich war einmal Kann ich wissen, wie Sie genau das Endergebnis erreicht haben? in einem meiner Versuche versuchte ich auch zweimal so viel wie einander zu schneiden, aber eine Katastrophe kam heraus!
Ich hatte das getan:
- An den Enden bildende Bögen

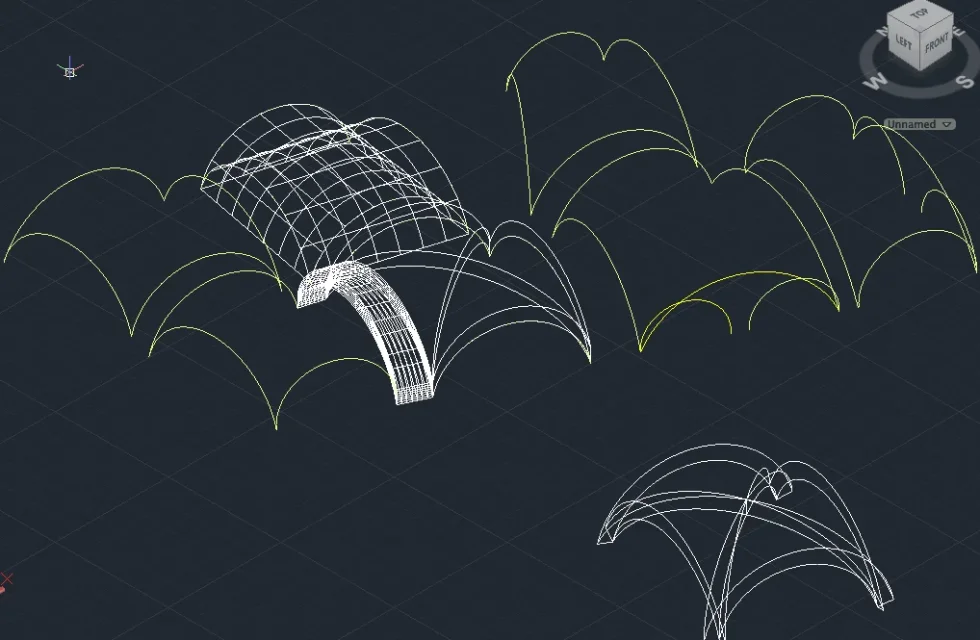

Schermata 2014-11-12 alle 21.25.22.png-Kreation Bögen mit Dicke (Spline gebildet durch zwei Bögen und zwei Linien)Schermata 2014-11-12 alle 21.30.26.png-Erstellung der beiden Lofts, die Fassgewölbe darstellenSchermata 2014-11-12 alle 21.31.52.png

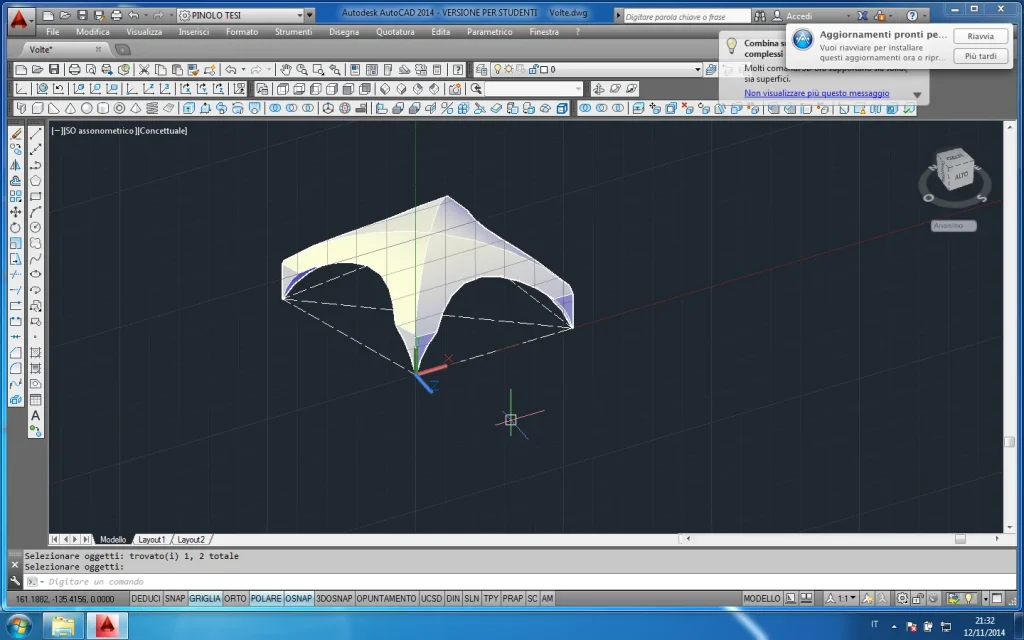

Schermata 2014-11-12 alle 21.31.20.png-Unterabschnitt der beiden Lofts (Unterabschnittskontrolle)Schermata 2014-11-12 alle 21.32.27.png:36_1_4:
gp. Ich versuche, alle Schritte, die Sie mir erklärt haben, zu retraceieren, um die Oberfläche der Zeit auf einer Kreuzfahrt zu schaffen (die dann ich versuchen werde, zu verdicken) genau mit Ihrem Verfahren und nicht mit den anderen, die ich verwendet, um zu sehen, ob etwas ändert. Ich brach die beiden Diagonalbögen in der Mitte, aber jetzt kann ich nicht zu den beiden Diagonalsegmenten. Was ist der Befehl, den ich benutzen muss? Ich habe mit editpl versucht ---> multiple ---> Segmentauswahl --> verbinden, aber es funktioniert nicht.


Vielen Dank für euch beide!

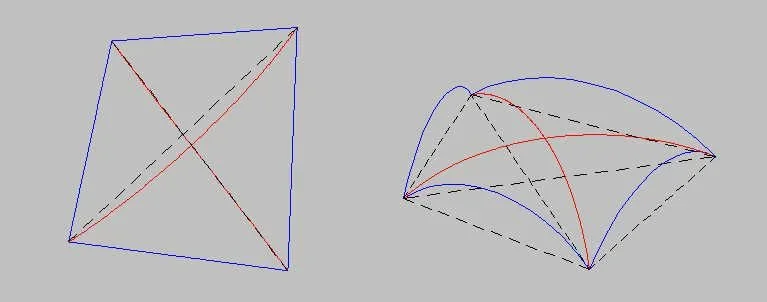

Das Verfahren mit Loften auf den gegenüberliegenden Bögen ist nutzlos für das "Baumaterial" von einmal, da es gekrümmte Diagonalen erzeugt, die nicht auf der Vertikalen der Grunddiagonalen platziert sind (siehe Anlage unten).
515.jpgmit einer trapezförmigen Pflanze gibt es keine exakte geometrische Form, mit einem regulären Boden wären die Diagonalen elliptische Bögen.
mit der Verwendung des Bogens bin ich überzeugt, dass Sie die interpolierende Kurve zwischen den beiden, die die Kontigue Nägel begrenzen gut annähern können.
unter Verwendung einer konstanten Dicke der Festkörper am Intradox mit den Richtlinien übereinstimmt, während am Endradox tödlich einige vernachlässigbare Magagna an der Kreuzung zwischen Diagonalen und Basis präsentiert.

Ich beschreibe besser das Verfahren, das ich im obigen Post vorgeschlagen habe, mit einer kleinen Variante, um keine Probleme mit der Verdickung zu haben:

- Verlängerung von 50 cm die Seiten der Trapeze und bauen die Bögen an den Extremen
- Diagonalbogen auf der eigentlichen Grundfalle bauen
- die beiden Teile von "semidiagonal" zu kombinieren, verwendet Zusammenschluss, wenn es nicht funktioniert, es überprüft, richtig gebrochen zu haben, so dass sie sich an der gleichen Stelle verbinden
- Konstruktion des Nagels mit Loft zwischen Außenbogen und Keilfeder aus der obigen Operation
516.jpg- die Verbindung der Nägel zu einer einzigen Oberfläche
- Verdickungsbefehl auf der Oberfläche, Aufmerksamkeit auf +/- Zeichen der Dicke
- Ziehen Sie den auf der vertikalen der vier Seiten der Trapeze erhaltenen Feststoff

oder
nach der Anreise zum Punkt: Nagelverband zu einer einzigen Oberflächeeine Kopie der Sup machen. Bewegen Sie es auf die z-Achse der Dicke, die Sie erhalten möchten

die Basis des unregelmäßigen Polygons zusätzlich zu der der beiden Oberflächen mit einer Höhe extrudiert, so dass sie vollständig innerhalb des festen

zweimal den Zugbefehl mit der Oberflächenoption verwenden, zuerst mit der oberen, dann die untere, so dass Sie einen "reinen" Feststoff zwischen den beiden Oberflächen erhalten.

oder
...eine Kopie der Sup. Bewegen Sie es auf die z-Achse der Dicke, die Sie erhalten möchten
besser einen Oberflächenversatz, um die Dicke konstant zu halten.

es gibt dann "die letzte Weise", wenn Sie die überlappenden Oberflächen extrudieren (als Oberfläche) die Kontur und dann scolpiscisuperf.

ich war einmal Kann ich wissen, wie Sie genau das Endergebnis erreicht haben? in einem meiner Versuche versuchte ich auch zweimal so viel wie einander zu schneiden, aber eine Katastrophe kam heraus!
Ich hatte das getan:
- An den Enden bildende Bögen
Anhang anzeigen 38689-Kreation Bögen mit Dicke (Spline gebildet durch zwei Bögen und zwei Linien)Anhang anzeigen 38690-Erstellung der beiden Lofts, die Fassgewölbe darstellenAnhang anzeigen 38691
Anhang anzeigen 38692-Unterabschnitt der beiden Lofts (Unterabschnittskontrolle)Anhang anzeigen 38693:36_1_4:
gp. Ich versuche, alle Schritte, die Sie mir erklärt haben, zu retraceieren, um die Oberfläche der Zeit auf einer Kreuzfahrt zu schaffen (die dann ich versuchen werde, zu verdicken) genau mit Ihrem Verfahren und nicht mit den anderen, die ich verwendet, um zu sehen, ob etwas ändert. Ich brach die beiden Diagonalbögen in der Mitte, aber jetzt kann ich nicht zu den beiden Diagonalsegmenten. Was ist der Befehl, den ich benutzen muss? Ich habe mit editpl versucht ---> multiple ---> Segmentauswahl --> verbinden, aber es funktioniert nicht.


Vielen Dank für euch beide!
Ich hätte anstelle des Schnittpunktes die Befehlsgröße verwendet, die von den Kanten der vierseitigen

Ich hätte anstelle des Schnittpunktes die Befehlsgröße verwendet, die von den Kanten der vierseitigen
Ich habe eine Ecke gezogen, um Ihnen zu zeigen, was in den Diagonalen passiert



Sie können mit einem schönen geschnittenen geraden der Wahl lösen und die Bögen des Atra nehmen und ein Loft für z.
hängt von der Präzision ab, die Sie den schönen Klee erlauben können, die zweiten haben keine konstante Dicke, der einzige Weg, um es zu erhalten ist, auf der gesamten Oberfläche oder einem Offset derselben zu verdicken.

:smile:

Dank an alle, Ich versuche jetzt, die Schritte zu tun, die mir prügeln.
Ich habe einige Zeit darauf gelegt, jedes Mal, weil, wenn ich das Modell auf Autocad machen, ich muss es exportieren zu straus und sehen, ob die Unregelmäßigkeiten nicht abstürzen das Programm, wenn versuchen, das Netz des Volumens, das ich auf Autocad gebaut.... Ich kreuze meine Finger!

Ich glaube jedoch, dass die gp-Lösung die beste ist, diese "Salzen" auf den Diagonalen der Zeitschicht verdauen sie nicht, weil sie bei der Erstellung des Netzes die Punkte erheblich passen und das Programm nicht hält. Betrachten Sie, dass dies eine von 7 mal einer Halle eines mittelalterlichen Schlosses ist, so ist das Gesamtmodell bereits schwer von seiner! :mad:

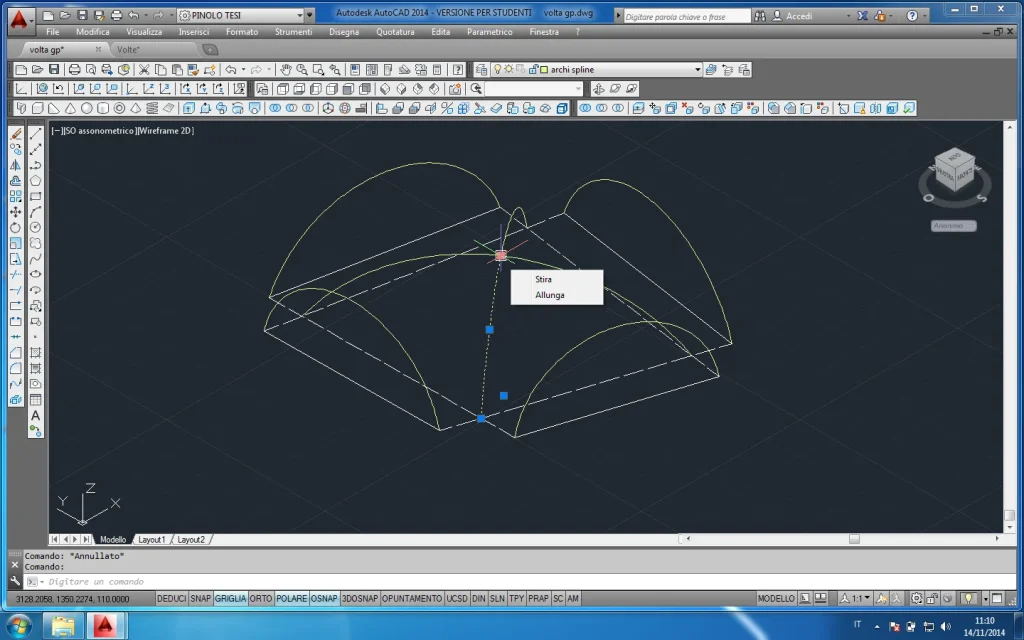

Nichts zu tun, ich kann nicht zu den beiden Segmenten von Spline! Ich habe mich sowohl in die Pflanze als auch in die Aussicht gestellt und überprüft, der Punkt scheint für alle 4 Bögen gleich zu sein. Er hat auch die gleichen Koordinaten. .Schermata 2014-11-14 alle 11.10.44.png
Schermata 2014-11-14 alle 11.10.53.png
Schermata 2014-11-14 alle 11.10.58.png
Schermata 2014-11-14 alle 11.11.02.pngWie ist es möglich? Ich vermisse, was ich falsch habe:confused:

Angriff auch Dwg-Datei, wenn es dienen sollte zu verstehen!
Anhang anzeigen volta gp.dwg

marcobi mit "drei Punkten der Spline" meinen Sie die 2 extremen Punkte der Segmente, die ich verbinden möchte und den Kreuzpunkt der Diagonalen? Ich habe es versucht, aber es funktioniert nicht. .

cloe85 versucht alles in einer neuen Datei zu kopieren, ich tat dies und jetzt passen die beiden Bögen perfekt
