Unregelmäßiges Kreuzfahrtrad mit AutoCAD

[GP.]

Prozedur:

- grundlegende Polylinea-Vergleich
- Voltac mit Oberflächenoption auf den beiden Polylinien, die der umfangreichen mit Bogenhöhe +30 cm in Bezug auf den Intradox
- Extrudieren grundlegende Polylinea mit Oberflächenoption
- scolpiscisuperf durch Auswahl alles

Sie müssen versuchen, einen Offsetwert zu vermitteln, der eine Dicke von etwa 30 cm zurückgibt, ein Wert von 35/36 sollte gut gehen, hängt von der Größe der Seiten ab.



[frasco]

Es tut mir leid.

Ich kann nicht glauben



[frasco]

Ich bezog mich auf meine zuvor angebrachte Datei.

Ich kann nicht glauben



[GP.]

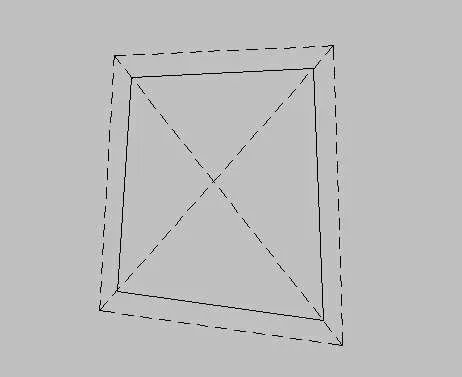

einen Wechsel zu meinem letzten Beitrag, leicht verschieben die Oberseiten der Offset-Polyline und tragen sie auf der Verlängerung der Diagonalen.



[Cloe85]

Ich wurde von dem Professor geplagt und musste die Einführung der These heute schreiben. Morgen Ich habe von Donnerstag überprüft, ich kehre operationell zurück und ich werde Sie wissen lassen, ob mit dem Vorschlag von gp. alles geht an gutes Ende! Ich wollte nicht, dass Sie denken, dass Glasbemühungen nutzlos waren!
Frasco machen sich keine Sorgen, es ist ein Monat, den ich versuche, Lösungen zu finden und Ungenauigkeiten zu schaffen sind das As. so unregelmäßig ist es extrem schwierig, dass sie nicht herauskommen... und genau das neigt das seismische Analyseprogramm.........

Vielen Dank, bald!



[doking]

Viel Glück mit dem Abschluss? :wink:



[c'erounavolta]

Ich wurde von dem Professor geplagt und musste die Einführung der These heute schreiben. Morgen Ich habe von Donnerstag überprüft, ich kehre operationell zurück und ich werde Sie wissen lassen, ob mit dem Vorschlag von gp. alles geht an gutes Ende! Ich wollte nicht, dass Sie denken, dass Glasbemühungen nutzlos waren!
Frasco machen sich keine Sorgen, es ist ein Monat, den ich versuche, Lösungen zu finden und Ungenauigkeiten zu schaffen sind das As. so unregelmäßig ist es extrem schwierig, dass sie nicht herauskommen... und genau das neigt das seismische Analyseprogramm.........

Vielen Dank, bald!

Wenn Sie wollen, dass ich die Leinwand von zwei ausgezeichneten Maurern, vielleicht zuerst:wink: Ich war Witz:biggrin:



[Cloe85]

Wenn man bedenkt, dass es mehrere Monate gewesen ist, dass Modell, ein kleines mittelalterliches Castelletto zwei Maurer operosi ich hätte es aufgezogen!
Danke auch für das Glück, ich werde es brauchen!



[doking]

Wenn man bedenkt, dass es mehrere Monate gewesen ist, dass Modell, ein kleines mittelalterliches Castelletto zwei Maurer operosi ich hätte es aufgezogen!Dank auch für das GlückIch brauche es!

Nein, nein, nein, nein.



[Cloe85]

Nein, nein, nein, nein.

Nun, ich weiß nicht, ob es die falsche Antwort ist, aber ich kam zurück, um zu versuchen, wenn die letzte Lösung funktioniert. Ergebnis: Es ist von heute Morgen, dass ich seltsame Oberflächen produzieren und versuchen zu verstehen, warum mit meinem Autokad die Lise nicht funktioniert.
Ich versuche zu retrace, was ich getan habe, damit Sie mir sagen können, wenn Sie Fehler finden:
1-Last die Lippe mit Befehl _appload
2-Steuerung Voltac
3-Selektions-Grundpolylinea
4-Einsatz Bogenhöhe
5-Oberfläche
6-kein Kauen an der Basis

Ich versuchte auch, die Höhe des Bogens zu reduzieren, um einen Test zu machen, seit gp. hatte spezifiziert, dass es nicht größer als die Hälfte der kürzeren Seite sein sollte, während es in meinem Fall eine Höhe von 110 cm gegen eine Mindestlänge von 200 cm Seiten war, aber auch in eine Höhe von 70 das Ergebnis nicht variiert.

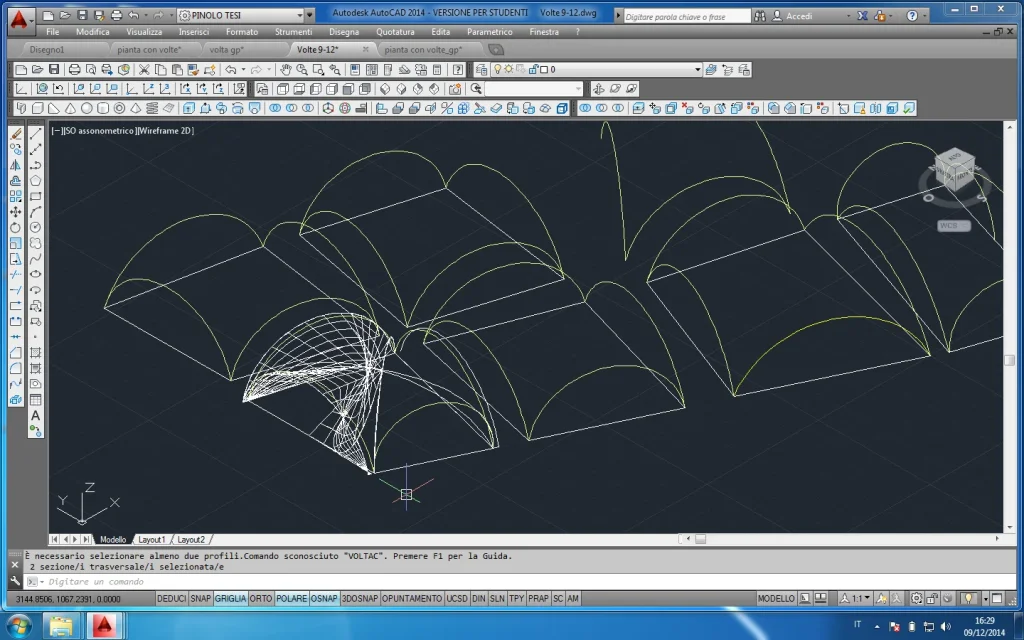

igo screen and dwg.

Warum zum Teufel machst du mir das? tolle Möglichkeit, Arbeit wieder aufzunehmen.


Anhang anzeigen Volte 9-12.dwg



[GP.]

Ich weiß nicht, was ich sagen soll. Ich kann das Problem nicht replizieren.
die Höhe sollte nicht höher sein als die Basis, weil sonst sollten Sie einen elliptischen Bogen bauen, auch wenn die Differenz "fast" nicht wahrgenommen wird.
Durch das Verlassen dieses letzten Aspekts sehen Sie, ob ein Ergebnis der Gattung gut ist, ist das Problem, dass weniger die Seiten gleich der Dicke der Zeit in der Nähe der Bögen sind.



[Cloe85]

Guten Morgen, alle.
dann, ich deinstalliert und neu installiert autocad letzte Nacht und jetzt die lisp funktioniert... gehen zu verstehen!
Wie auch immer... die Datei, die Sie angebracht ist, geht gut, es gab nur etwas, das nicht in der oberen rechten (der kürzeste Faden), aber ich fixiert. Jetzt, da die Lispe funktioniert, fühle ich mich mächtig!:finger:
Was die Dickenvariation betrifft, so fühle ich mich jetzt prof. Aber ich denke, es ist akzeptabel, auch weil andere Lösungen zu finden scheint ziemlich komplex.

Ich habe jetzt versucht Arche zwischen ein und anderen schaffen.
Ich dachte:
-Erzeugen Sie eine Kopie der Seitenflächen der "festen, die auf eine Kreuzfahrt gedreht" (Kopierflächen)
-explodierende Gesichter (Exploden)
- kombinieren Sie die erhaltenen Segmente zu einer Spline (Union)
- ein Loft zwischen den beiden erhaltenen Spline (Loft)
-Einheit "Loft Arc" und die "festen Kreuzfahrtzeiten" benachbart (unisci)

Aber offensichtlich, wenn meine Gesichter explodieren, beantrage ich nicht immer den Gewerkschaftsbefehl. was das Programm schreibt, ist "es muss mindestens 2 Feststoffe, Oberflächen oder Regionen ausgewählt werden. "

alternative Methoden oder Lösungen?
- - - aktualisiert - - - - -ps: Vielen Dank an alle, wirklich, ich weiß nicht, ob ich auf den Boden kommen, aber ohne Sie würde ich sicherlich nicht abgeschlossen haben!



[GP.]

...alternative Methoden oder Lösungen? . .

Mittlerweile nicht explodieren die Feststoffe, mit xspigoli erhalten Sie immer noch die Definitionsgeometrie des Feststoffes, um den Abschnitten der Spline, die Sie verwenden müssen, zusammenzufügen, nicht Gewerkschaft.

Aber ich würde das tun:
- jedes Mal
- löscht intradoxe und extradoxe Oberflächen, in einem Schuss nur bleiben Sie die Regionen aller Kanten - Loft zwischen Region und Region (es schafft keine feste, sondern eine Oberfläche)
- Bildhauer und wählen (auch mit Fenster) die beiden Regionen und die neu geschaffene Oberfläche



[Cloe85]

Aber ich würde das tun:
- jedes Mal
- löscht intradoxe und extradoxe Oberflächen, in einem Schuss nur bleiben Sie die Regionen aller Kanten - Loft zwischen Region und Region (es schafft keine feste, sondern eine Oberfläche)
- Bildhauer und wählen (auch mit Fenster) die beiden Regionen und die neu geschaffene Oberfläche

extrem schneller, es funktioniert.

Problem: wenn ich versuche, in einem einzigen soliden Gewölbe und Bögen (unabdingbare Operation für den Export auf dem seismischen Analyseprogramm) anzuschließen, geht der Befehl nicht.



[GP.]

Problem: wenn ich versuche, in einem soliden Tresor und Bogen............ Der Befehl ist nicht richtig.

schon, dass seltsam, können Sie lösen, indem Sie alle Loft-Oberflächen und dann mit scolpiscisuperf am Ende (auch die Zeiten auswählen).



[Cloe85]

:

Komm schon!

Ich schicke die Datei an den Profi, um zu überprüfen, was Sie denken.
Ich werde Sie kurz informieren. .

ps: Ich warte auf die Adresse, um Ihnen das Weihnachtspaket zu senden!



[doking]

wir wollen eine Sonne: eek:



[Cloe85]

Jungs hier sind die Sonne: der Profi. hat beschlossen, dass das System der Zeiten, die mit der Lise von gp erstellt wurden. Ist okay! Daher Problem gelöst, ich bringe einige kleine Korrekturen, um alles besser auf das Programm der seismischen Analyse zu drehen, aber das Grundergebnis ist gut, um es mit den Worten des Prof zu sagen. "Festnetz ist perfekt!". :smile:

Ich habe ein weiteres Problem, aber mit einigen Fässern in einem anderen Bereich des Schlosses, öffne ich eine neue Diskussion für diese oder weiter hier?

Vielen Dank an alle, wirklich!



[GP.]

Ich werde eine neue Diskussion für die eröffnen oder ich gehe hier?

gut die erste, auch zu erleichtern in der Zukunft jede Forschung der Diskussionen.



[Cristallo]

Jungs hier sind die Sonne: der Profi. hat beschlossen, dass das System der Zeiten, die mit der Lise von gp erstellt wurden. Ist okay!
in der Tat, es mit den Worten von prof zu sagen. "Das feste Netz ist perfekt!"

wie er mir ein bemerkenswertes ing erzählte. wenig Zeit zurück... "Die Ingenieure werfen sie jetzt hinter sich... ein gutes Geometra ist jetzt kostbare Güter"
