[meccanicamg]

Heute habe ich einen Moment der Zeit und ich habe die Möglichkeit, die Güte zu überprüfen Freecad il Werkbank Fcgear.
Ich benutze normalerweise nicht die Zunahme des Spiels, aber ich weiß, dass leider das Skript einen Ordnungsfehler der Größe \(10^3 \) ausgelöst hat, aber es ist kein Problem.

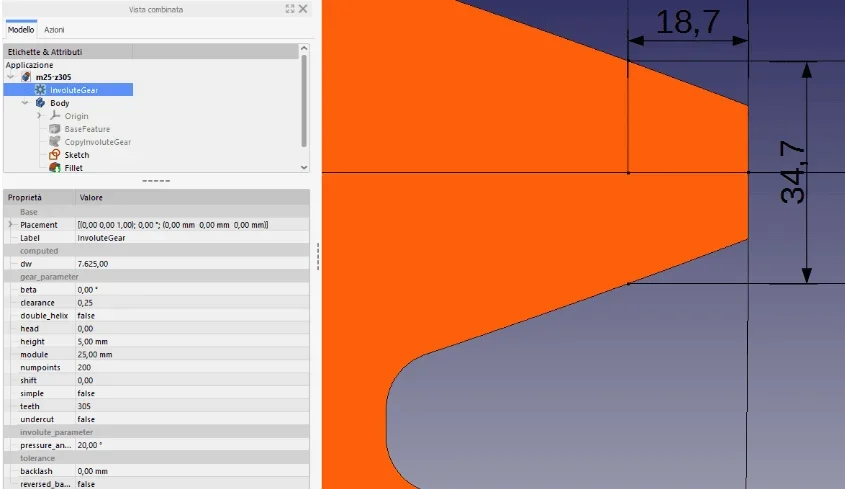

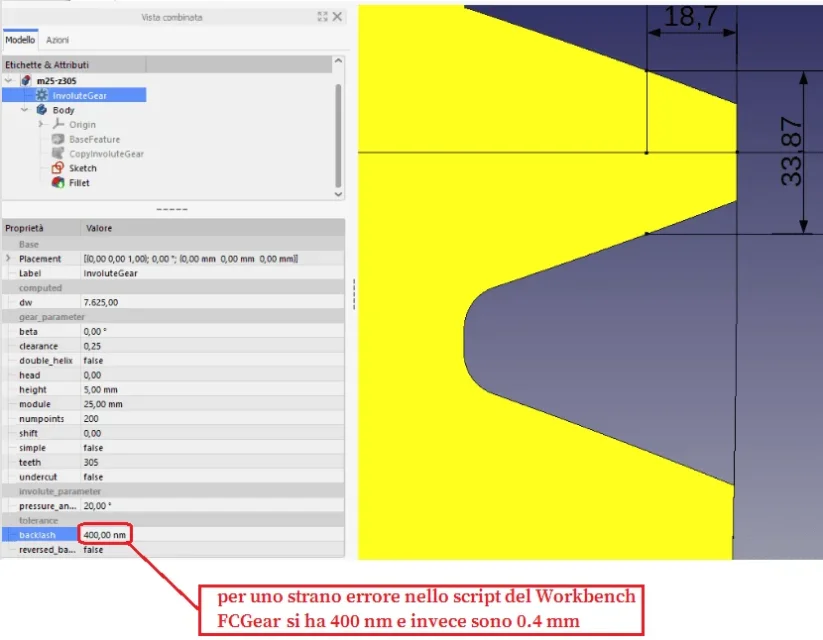

hier mit Null Spiel.hier unter den Spieleinstellungen, wo es tatsächlich entfernt wurde 0.4mmso sagen wir, dass auch dieses Programm, obwohl frei für die Analyse von Zahngeometrien verwendet werden kann.
wie Sie sehen, ist der untere Radius nicht 6 mm, sondern 9,4 mm, weil ich es vorziehe, dass der untere Radius den Anteil nach den Regeln von 0,375*mn hält, der dann auf 0,38*mn gerundet ist. Dadurch sinkt die Empfindlichkeit gegenüber der Verzahnung des Zahnbodens ab und die Zahnräder können die Tragfähigkeit und die Dauerfestigkeit erhöhen.



[spinner3000]

Heute habe ich einen Moment der Zeit und ich habe die Möglichkeit, die Güte zu überprüfen Freecad il Werkbank Fcgear.
Ich benutze normalerweise nicht die Zunahme des Spiels, aber ich weiß, dass leider das Skript einen Ordnungsfehler der Größe \(10^3 \) ausgelöst hat, aber es ist kein Problem.

hier mit Null Spiel.Anhang anzeigen 57827hier unter den Spieleinstellungen, wo es tatsächlich entfernt wurde 0.4mmAnhang anzeigen 57828so sagen wir, dass auch dieses Programm, obwohl frei für die Analyse von Zahngeometrien verwendet werden kann.
wie Sie sehen, ist der untere Radius nicht 6 mm, sondern 9,4 mm, weil ich es vorziehe, dass der untere Radius den Anteil nach den Regeln von 0,375*mn hält, der dann auf 0,38*mn gerundet ist. Dadurch sinkt die Empfindlichkeit gegenüber der Verzahnung des Zahnbodens ab und die Zahnräder können die Tragfähigkeit und die Dauerfestigkeit erhöhen.

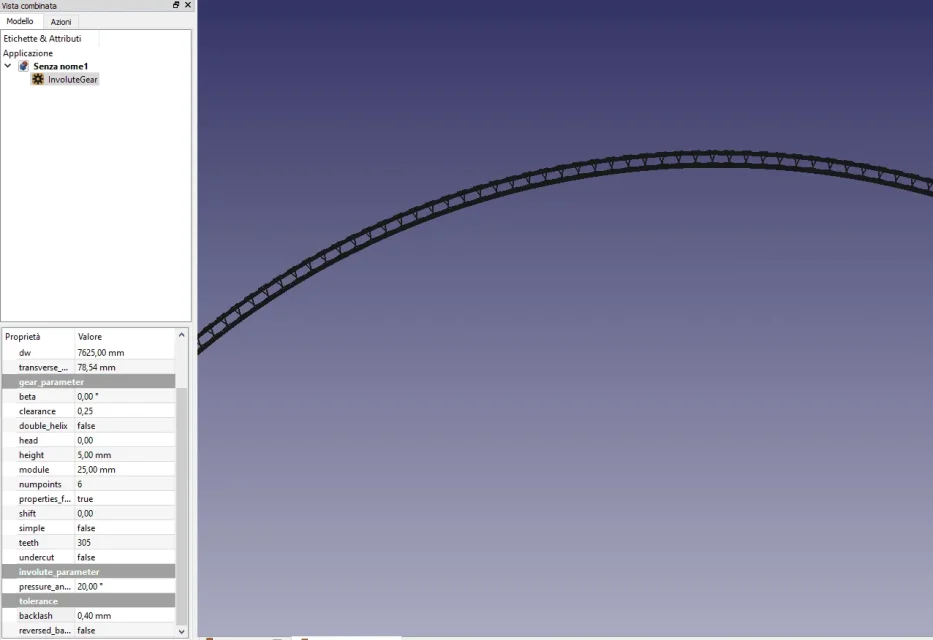

Leider bin ich unglücklich, ich habe die gleichen Parameter eingefügt, die Sie anlegen, aber ich denke, das Programm hat einen Fehler und es kommt so heraus:



[spinner3000]

Dank Ihres Beispiels habe ich mit kissoft ich auf primitive Spiel auf den Seiten auf 0,8mm gesetzt
und das Ergebnis ist:Ich würde sagen, wir haben jetzt ein richtiges Ergebnis

der gute alte autocad nie enttäuscht



[PIETRO2002]

Dank Ihres Beispiels habe ich mit kissoft ich auf primitive Spiel auf den Seiten auf 0,8mm gesetzt
und das Ergebnis ist:Anhang anzeigen 57843Ich würde sagen, wir haben jetzt ein richtiges Ergebnis

der gute alte autocad nie enttäuscht

Was ich dir gesagt habe, dass du 0,4 auf jeder Seite nimmst, wird bestätigt.



[spinner3000]

Was ich dir gesagt habe, dass du 0,4 auf jeder Seite nimmst, wird bestätigt.

Morgen Ich bitte um offizielle Bestätigung.
Aber ich denke, es sollte sein, wie Sie sagten.



[meccanicamg]

Leider bin ich unglücklich, ich habe die gleichen Parameter eingefügt, die Sie anlegen, aber ich denke, das Programm hat einen Fehler und es kommt so heraus:
Anhang anzeigen 57842

ist der Hintergrund, der 400 nm Nanometer sein muss... oben erläutert.



[spinner3000]

ist der Hintergrund, der 400 nm Nanometer sein muss... oben erläutert.

Entschuldigen Sie mich.
Ich habe die gleichen Ergebnisse wie kissoft!
Nun, nach all dem habe ich gelernt, die Daten der Zähne besser zu interpretieren und eine Kontrolle über die Ergebnisse zu haben.
Morgen Ich frage, ob Sie das Spiel auf der Zahndicke wollen oder Sie die Profilkorrektur benötigen, damit Sie immer dieses Ergebnis zum Zeichnen bekommen,
für Hilfe und Beratung
die Welt der Zahnräder ist sehr kompliziert ist, bemerkte ich, dass es eine Studienbasis zum Thema erfordert.



[meccanicamg]

Entschuldigen Sie mich.
Ich habe die gleichen Ergebnisse wie kissoft!
Nun, nach all dem habe ich gelernt, die Daten der Zähne besser zu interpretieren und eine Kontrolle über die Ergebnisse zu haben.
Morgen Ich frage, ob Sie das Spiel auf der Zahndicke wollen oder Sie die Profilkorrektur benötigen, damit Sie immer dieses Ergebnis zum Zeichnen bekommen,
für Hilfe und Beratung
die Welt der Zahnräder ist sehr kompliziert ist, bemerkte ich, dass es eine Studienbasis zum Thema erfordert.

aber die schönste Sache ist, dass wir sehr aktiv geteilt haben und ich denke, dass jeder von uns etwas mehr als zuvor nach Hause gebracht hat?



[PIETRO2002]

aber die schönste Sache ist, dass wir sehr aktiv geteilt haben und ich denke, dass jeder von uns etwas mehr als zuvor nach Hause gebracht hat?

Ja, ja, du musst immer lernen... Aber ich bin auch neugierig zu wissen, wo eine solche Ausrüstung funktioniert... Alestress? vertikale Drehmaschine? Zahnarzt? ...



[meccanicamg]

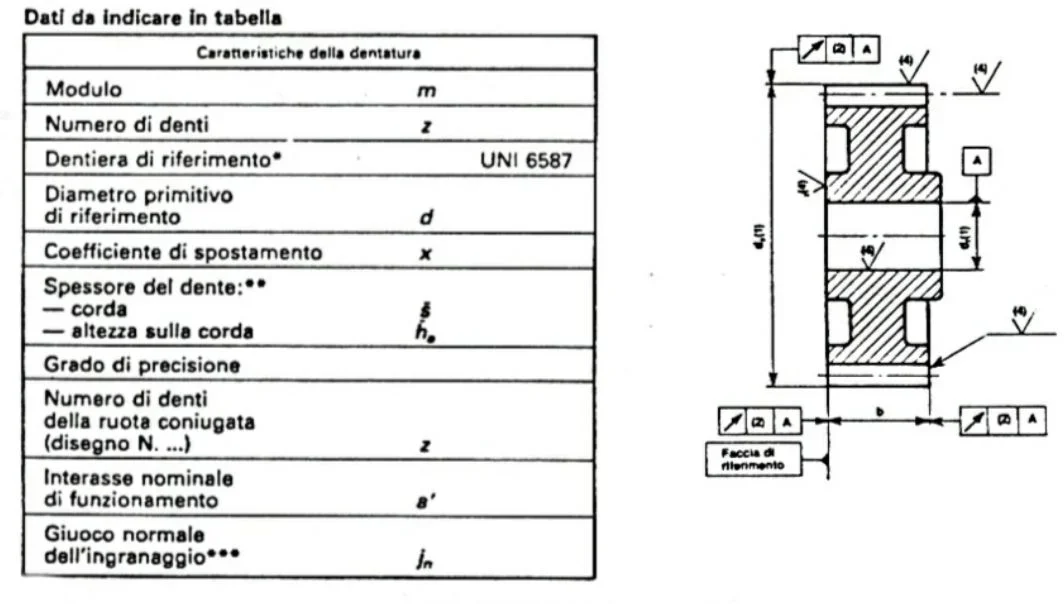

die internationalen und nationalen Indikationen werden durch die alte Norm uni 7462 des fernen 1975 (vor 45 Jahren) geregelt, die besagt, dass für die geraden Zahnräder es notwendig ist, zu zeigen:

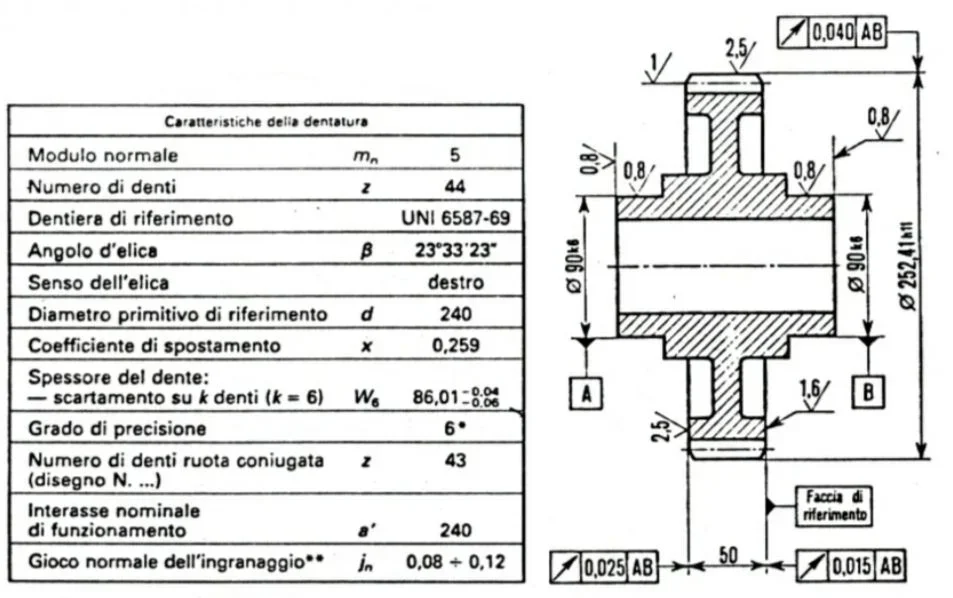

während für Schraubenräder...die minimalen Parameter zu zeigen sind:Daher sind die Werte mit dem Zusatz von Toleranz und Spiel nominal.

für den Abzug, für unser 305 Zahnrad ist wie gesagt, ohne Profilverschiebung und mit Verschiebung Erosion, um das Spiel durch Messung der Dicke und Seilhöhe zu erzeugen.
