Montage oder hyperstatisch

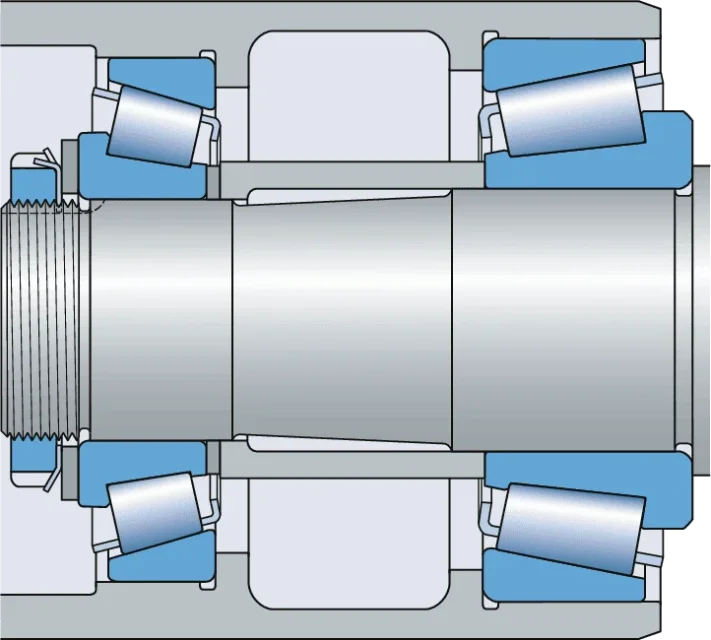

zwei konische Wälzlager werden zu oder von der Achse verwendet. Dieses System ist starrer und geeignet als die genaue Anwendung. wie Sie sehen, haben wir Abstandhalter, die die axial rasierte Vorspannung machen und der Kranz hält alles über die inneren Ringe zu verpacken.
Dieses System fügt einen Schritt und dann einen zusätzlichen Sprung mit seiner Schulterung im Vergleich zu dem oben beschriebenen Verfahren (Flaping).

dann gibt es viele andere Zwischenlösungen, die Sie auch erklären qui.

dann gibt es sehr schlechte Lösungen, die auch auf industriellem Niveau hergestellt werden, wobei die Stufe der Außenwelle eliminiert wird, der Durchmesser der Dichtung angehoben wird und alle einen einzigen Durchmesser einschließlich des Lagers verläßt. Sie vermeiden so viel wie möglich, Sie verwenden einige Seher und viele Abstandhalter. Es ist jedoch notwendig, vorsichtig zu sein und auf jeden Fall Lösungen im schwimmenden Modus angenommen. Sie sind jedoch Lösungen, um zu sparen und zu optimieren, aber es ist notwendig, mit Vorsicht fortzufahren und das Verhalten der Last und wo der Reduzierer geht gut kennen.



[meccanicamg]

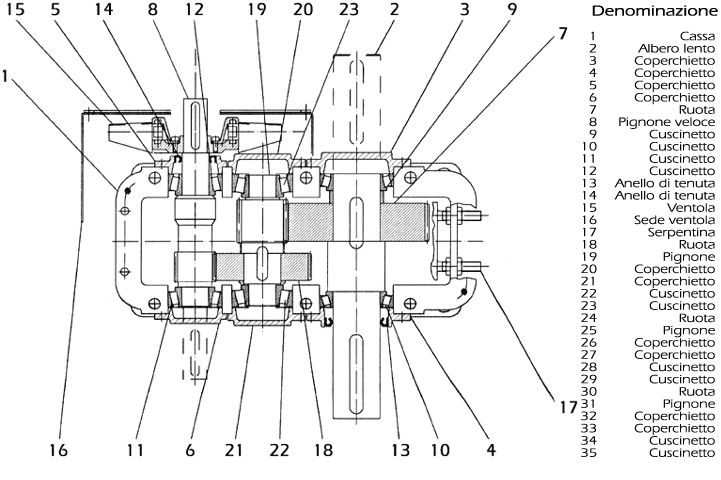

Es wäre genug, um zu prüfen, wie ein zweistufiger Industrieverkleinerer gebaut wird, um zu verstehen, dass es mehr Schritte auf den "Pignon" Bäumen gibt.
z.B. hat dieser Verkleinerer nicht die Rinden auf den Ein-/Ausgabebäumen.



[Raffaele98]

Wenn Sie ein Montageschema setzen, können wir sehen, was und wie. besonders die Art der Lager, wenn Sie ein schwimmendes System machen oder nicht.

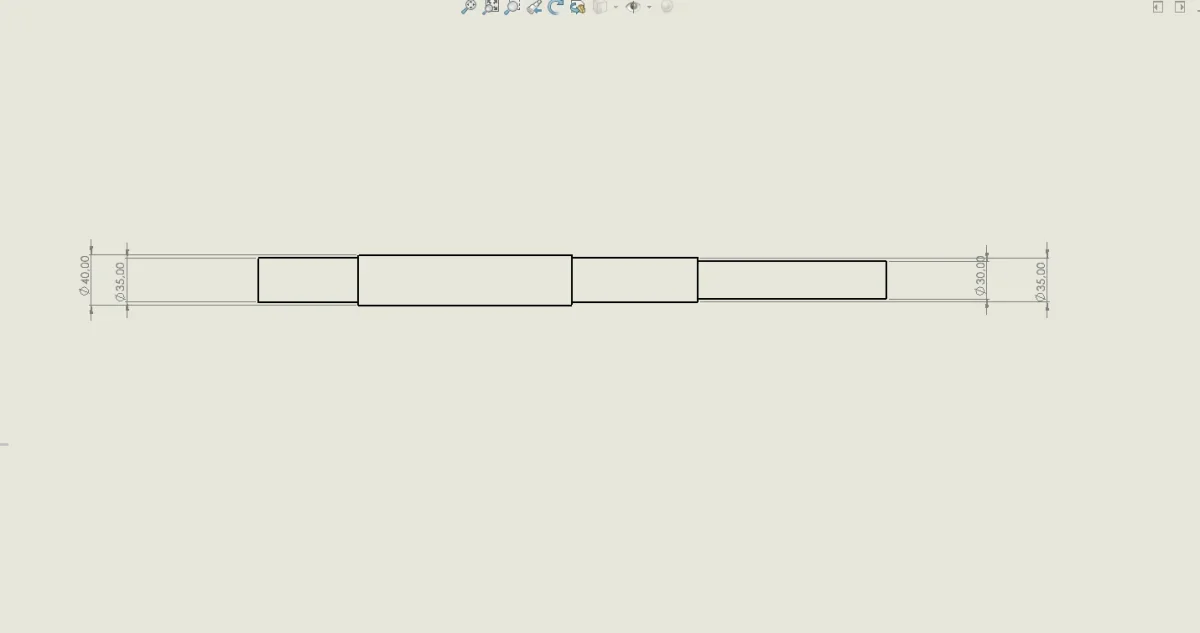

Das ist natürlich, wie ich dachte, ich mache den Baum. 30 mm ist der Durchmesser aus dem Reduzierer für die Verbindung mit dem Motor, 35 Schaftstange und Lager, schließlich 40 ist der Durchmesser für Ritzelzapf und Lagerstange.



[ramjet]

könnte gehen: Wie glauben Sie, dass Sie den Ritzel blockieren?
nicht vergessen, die Symmetrieachse zu ziehen.

Wenn Sie eine Registerkarte vorhersagen, kann der Durchmesser von 40 für das Ritzel nicht genug sein



[MassiVonWeizen]

30 mm ist der Durchmesser aus dem Reduzierer für die Verbindung mit dem Motor, 35 Schaftstange und Lager, schließlich 40 ist der Durchmesser für Ritzelzapf und Lagerstange.

für mich, dass 40 lässt mich verwirrt, weil, wie Sie aus dem Schema sehen, der größere Durchmesser ist im Allgemeinen nicht verlobt und ist der Ausgangsdurchmesser der kommerziellen Traphylase; vielleicht mit einem Muster, wie von Mechaniker geschrieben, wäre klarer.



[Raffaele98]

könnte gehen: Wie glauben Sie, dass Sie den Ritzel blockieren?
nicht vergessen, die Symmetrieachse zu ziehen.

Wenn Sie eine Registerkarte vorhersagen, kann der Durchmesser von 40 für das Ritzel nicht genug sein

durch Lasche, unter der Annahme der Abstände zwischen Lagern und Ritzeln und der statischen Dimensionierung mit vm, ich heraus einen Durchmesser von 28, der Steinbruch der Lasche für eine Welle von Durchmesser von 40 mm beträgt 5mm. Also denke ich, dass statisch widerstehen sollte, jetzt sollte ich Müdigkeit sehen.



[Raffaele98]

für mich, dass 40 lässt mich verwirrt, weil, wie Sie aus dem Schema sehen, der größere Durchmesser ist im Allgemeinen nicht verlobt und ist der Ausgangsdurchmesser der kommerziellen Traphylase; vielleicht mit einem Muster, wie von Mechaniker geschrieben, wäre klarer.

Ist es also besser, von einem größeren Durchmesser als dem Gewinde zu beginnen und es frei zu lassen?



[MassiVonWeizen]

Ist es also besser, von einem größeren Durchmesser als dem Gewinde zu beginnen und es frei zu lassen?

siehe, wie das post #62 Schema gemacht wird @meccanicamg? der größere Durchmesser ist nicht eingerastet, es ist nicht bearbeitet und tut als Schulter. Wie geht's deinem Schema? wie messen Sie die Komponenten?



[meccanicamg]

für mich, dass 40 lässt mich verwirrt, weil, wie Sie aus dem Schema sehen, der größere Durchmesser ist im Allgemeinen nicht verlobt und ist der Ausgangsdurchmesser der kommerziellen Traphylase; vielleicht mit einem Muster, wie von Mechaniker geschrieben, wäre klarer.

Wenn Sie ein Zahnrad werfen, das Loch und Sitz für Tab auf einem Baum hat, dieser Baum hat irgendwie eine axiale Verriegelungs-Match auf einer Seite und etwas, das auf der anderen Seite gegen. Ich glaube nicht, dass du das ganze Axialpaket nur mit den Lagern machen willst.
dann muss die Welle einen mehr Durchmesser bar als die buchse des rades haben, nicht zu lassen es sich bewegen.



[Raffaele98]

Okay, danke. Ich habe die Formel überprüft, auf die Sie für die zulässige Tau, 1/20 könnten Sie mir erklären, was es war?



[meccanicamg]

Das ist natürlich, wie ich dachte, ich mache den Baum. 30 mm ist der Durchmesser aus dem Reduzierer für die Verbindung mit dem Motor, 35 Schaftstange und Lager, schließlich 40 ist der Durchmesser für Ritzelzapf und Lagerstange.Anhang anzeigen 64129

Zuerst müssen Sie verstehen, welches Material Sie verwendet haben. Wenn Sie einen Stahl in Bar, zum Beispiel ein 40crmo4 oder ein 39nicrmo3 verwenden, die verwendet werden, um die Getriebewellen mit guter Ermüdungsbeständigkeit zu machen, ist es wichtig, zu klären und zu fokussieren, dass sie nicht temperiert werden, aber Sie werden die Stange verwenden, die auf dem Markt vorgefertigt ist. Sie müssen also auf ein Stahlblech schauen, was sie Ihnen als Werte geben.

In meinen vorherigen Beiträgen habe ich den Tisch für den 42crmo4 gelegt und auf einen 50mm-Essay über geben Sie Zugbruch 900-1100mpa. ist ein duktiler Stahl, wenn Sie nicht die rp0.2 oder rs Last sollte Hypothedimension sein und daher... aus der Theorie wissen wir, dass es etwa 80% der Bruchlast wert ist. zu wissen, nur einige Stähle nehmen und die angegebenen Werte sehen.

Deshalb beginnen wir von einer maximalen Ertragslast rs = 880mpa und mindestens 720mpa. Also lassen Sie uns eine halbe Weg rs,adm = 750mpa ruhen.

Duktile Stahl aus der Theorie erwartet einen Sicherheitskoeffizienten größer als 1,5 und da die Anwendung auch herausfordern kann (wir nehmen an, dass der Reduzierer in das Stahlfeld geht) Ich würde sagen, dass mindestens ein Sicherheitsfaktor 2-3 wir es setzen müssen. Denken wir daran, dass Faktor 3 niedrig ist, wenn wir gehen, um die Müdigkeit dann zu bewerten, das ist, warum normalerweise zu schießen für die Dimensionen Faktoren 6 oder 10.

ohne zu wissen, dass die Lager zu setzen gehen und ohne zu wissen, dass die Zahnräder, die ich auf sie setzen, kann ich nur sofort den Außendurchmesser des Baumes etablieren.

wir sagten, dass sie 100kw bis 1400rpm eingeben, die etwa 680nm (per Speicher) sind.
zulässige Spannung = 0,58*rs/k = 45mpa, wenn wir k = 3 verwenden.
Spannung in einer Runde durch Drehung mit den Formeln haben Sie (ich bezweifle, dass Sie einige niemann Formeln für reine Drehung gelehrt haben) = 16*mt/(3.14*d^3) --> gleich der Stickspannungen d>31mm.

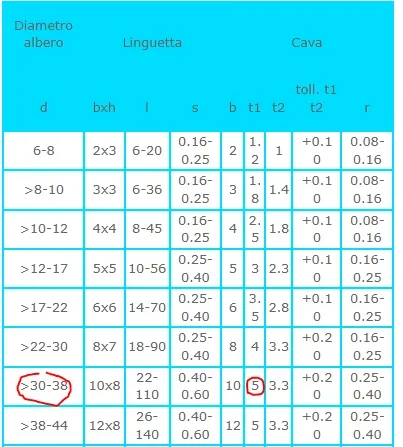

aber das ist ein glatter Baum... ohne Zunge und du hast den roten von d berechnet.an diesem Punkt müssen Sie setzen, Blick auf die Tabelle den Wert von t1, dass für einen Baum von d=31 ist wert t1=5.Daher ist Ihr Baum draußen, wo es nur Drehung (mit den gebührenden Annahmen) ist mindestens 36mm.

dann, je nach Montageschema Sie finden, um die Durchmesser zu wachsen. aber glauben nicht, dass sie nur erhöht werden, um Witze zu machen... es gibt auch Spannungen, die steigen.



[Raffaele98]

Zuerst müssen Sie verstehen, welches Material Sie verwendet haben. Wenn Sie einen Stahl in Bar, zum Beispiel ein 40crmo4 oder ein 39nicrmo3 verwenden, die verwendet werden, um die Getriebewellen mit guter Ermüdungsbeständigkeit zu machen, ist es wichtig, zu klären und zu fokussieren, dass sie nicht temperiert werden, aber Sie werden die Stange verwenden, die auf dem Markt vorgefertigt ist. Sie müssen also auf ein Stahlblech schauen, was sie Ihnen als Werte geben.

In meinen vorherigen Beiträgen habe ich den Tisch für den 42crmo4 gelegt und auf einen 50mm-Essay über geben Sie Zugbruch 900-1100mpa. ist ein duktiler Stahl, wenn Sie nicht die rp0.2 oder rs Last sollte Hypothedimension sein und daher... aus der Theorie wissen wir, dass es etwa 80% der Bruchlast wert ist. zu wissen, nur einige Stähle nehmen und die angegebenen Werte sehen.

Deshalb beginnen wir von einer maximalen Ertragslast rs = 880mpa und mindestens 720mpa. Also lassen Sie uns eine halbe Weg rs,adm = 750mpa ruhen.

Duktile Stahl aus der Theorie erwartet einen Sicherheitskoeffizienten größer als 1,5 und da die Anwendung auch herausfordern kann (wir nehmen an, dass der Reduzierer in das Stahlfeld geht) Ich würde sagen, dass mindestens ein Sicherheitsfaktor 2-3 wir es setzen müssen. Denken wir daran, dass Faktor 3 niedrig ist, wenn wir gehen, um die Müdigkeit dann zu bewerten, das ist, warum normalerweise zu schießen für die Dimensionen Faktoren 6 oder 10.

ohne zu wissen, dass die Lager zu setzen gehen und ohne zu wissen, dass die Zahnräder, die ich auf sie setzen, kann ich nur sofort den Außendurchmesser des Baumes etablieren.

wir sagten, dass sie 100kw bis 1400rpm eingeben, die etwa 680nm (per Speicher) sind.
zulässige Spannung = 0,58*rs/k = 45mpa, wenn wir k = 3 verwenden.
Spannung in einer Runde durch Drehung mit den Formeln haben Sie (ich bezweifle, dass Sie einige niemann Formeln für reine Drehung gelehrt haben) = 16*mt/(3.14*d^3) --> gleich der Stickspannungen d>31mm.

aber das ist ein glatter Baum... ohne Zunge und du hast den roten von d berechnet.Anhang anzeigen 64133an diesem Punkt müssen Sie setzen, Blick auf die Tabelle den Wert von t1, dass für einen Baum von d=31 ist wert t1=5.Anhang anzeigen 64134Daher ist Ihr Baum draußen, wo es nur Drehung (mit den gebührenden Annahmen) ist mindestens 36mm.

dann, je nach Montageschema Sie finden, um die Durchmesser zu wachsen. aber glauben nicht, dass sie nur erhöht werden, um Witze zu machen... es gibt auch Spannungen, die steigen.

Ich verstand Dank, was ich nicht verstehen konnte, war, weil mit der Torsionsformel, die Sie platziert finden Sie mir einen größeren Wert als der Durchmesser, den ich mit vm Echo, wo ich auch die Biegung betrachten, ich hatte mir vorgestellt, dass das Problem war der Sicherheitskoeffizient verwendet, aber ich konnte nicht verstehen, was verwendet wurde.



[meccanicamg]

Okay, danke. Ich habe die Formel überprüft, auf die Sie für die zulässige Tau, 1/20 könnten Sie mir erklären, was es war?

ist eine empirische Formel aufgrund einer Reihe von geometrischen Singularitäten, die Probleme geben können. der Baum, der als Reduzierer kommt, hat hauptsächlich zwei "Defekte" für Müdigkeit:

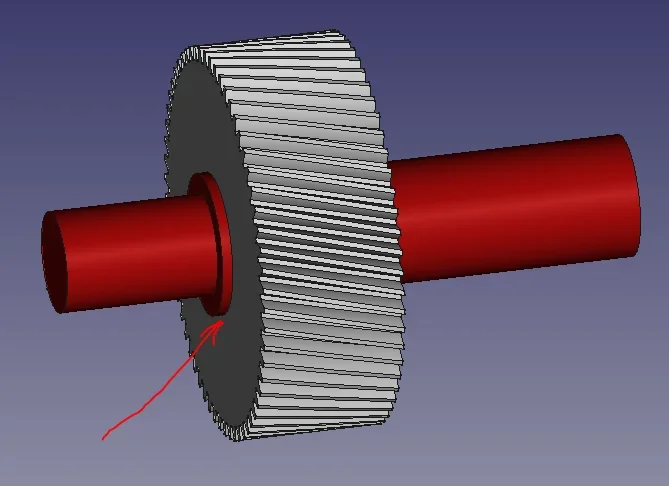

- der Sitz der Lasche und damit die Konzentration der Anstrengungen, die das Material wie in der Figur brechen können

- der Verbindungsradius zwischen Welle und Schulterüber dieses Problem, ich schlage vor, Sie sehen Das ist, was Diskussion, wo ein Kollege von Ihnen eine nette Gruppe von Frauen auf Bäume mit diesen Arten von Problemen hatte und musste die Überschneidung der Auswirkungen von Dosenspannungen und "Defekten" auf die Bäume analysieren.

Wenn Sie auch das Lager mit einem Kranz blockieren, der die Sicherheitsrosette hat, haben Sie im gleichen Bereich auch ein Fregat, das den großen Durchmesser reduziert und auch ein Gewinde, das in diesem Bereich verlässt. da gibt es eine Wrack-Traktion in diesem Bereich, die nicht Teil der Aktionen, die durch externe Zwänge / Lasten erzeugt, aber dass der Baum fühlt alles, was Zugspannungen verursacht.

Aus diesem Grund wird der klassische Faktor k = 1,5 an einem Duktile dann zu einem 6...10 auf der Ausbeute und einem 20 auf der Bruchlast bezogen auf die Oktaedralspannung.

klar wäre es gut, dass sie dir diese Dinge in der Lektion erklärten, denn dann gibt es in der Welt der Arbeit eine Reihe von Dynamiken, die leider nicht immer erlauben, Sie zu experimentieren und Ausbildung von Hand zu machen....Sie wissen, wann die Bäume sind Schmerzen, Geld, Zahlen etc.



[Raffaele98]

ist eine empirische Formel aufgrund einer Reihe von geometrischen Singularitäten, die Probleme geben können. der Baum, der als Reduzierer kommt, hat hauptsächlich zwei "Defekte" für Müdigkeit:

- der Sitz der Lasche und damit die Konzentration der Anstrengungen, die das Material wie in der Figur brechen können

- der Verbindungsradius zwischen Welle und SchulterAnhang anzeigen 64137über dieses Problem, ich schlage vor, Sie sehen Das ist, was Diskussion, wo ein Kollege von Ihnen eine nette Gruppe von Frauen auf Bäume mit diesen Arten von Problemen hatte und musste die Überschneidung der Auswirkungen von Dosenspannungen und "Defekten" auf die Bäume analysieren.

Wenn Sie auch das Lager mit einem Kranz blockieren, der die Sicherheitsrosette hat, haben Sie im gleichen Bereich auch ein Fregat, das den großen Durchmesser reduziert und auch ein Gewinde, das in diesem Bereich verlässt. da gibt es eine Wrack-Traktion in diesem Bereich, die nicht Teil der Aktionen, die durch externe Zwänge / Lasten erzeugt, aber dass der Baum fühlt alles, was Zugspannungen verursacht.

Aus diesem Grund wird der klassische Faktor k = 1,5 an einem Duktile dann zu einem 6...10 auf der Ausbeute und einem 20 auf der Bruchlast bezogen auf die Oktaedralspannung.

klar wäre es gut, dass sie dir diese Dinge in der Lektion erklärten, denn dann gibt es in der Welt der Arbeit eine Reihe von Dynamiken, die leider nicht immer erlauben, Sie zu experimentieren und Ausbildung von Hand zu machen....Sie wissen, wann die Bäume sind Schmerzen, Geld, Zahlen etc.

Es ist besser, nicht darüber zu reden, was sie in der Klasse erklären und was sie dann schriftlich verlangen. .



[meccanicamg]

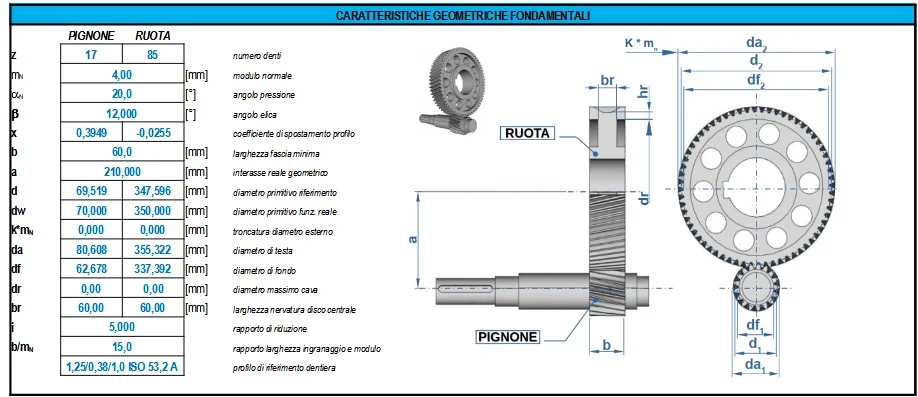

Nur um ein paar Anzeichen von Kräften zu bekommen, die ich... jetzt erinnere ich mich nicht, wenn Sie die erste Stufe des Reduzierers getan haben, aber wir gehen nicht so weit... machen wir das =5.so haben wir 60mm Band, wir verlassen 20mm pro Teil, wir setzen die Lager, die etwa 30 breit sein wird und daher haben wir symmetrisch vom Zentrum 55-60mm.

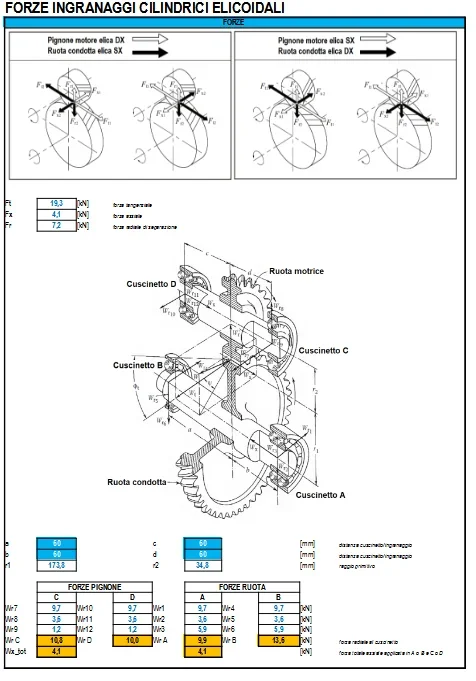

Berechnung der 3 Kräfte am Berührungspunkt und Erhalt der Reaktionen auf dem Baum (gültig nur für den Eintrag, weil der zweite Baum die Überschneidung der Kräfte der beiden Stufen haben wird) wir haben:Wir werfen es dort grob, ohne die Konten streng zu machen. wir sprechen über 13kn Reaktion auf das Radiallager multipliziert mit 60mm macht ein Flendermoment von 780000nmm.
wir haben also in der Mitte auf einem Durchmesser 50mm ein Sigma von vm aufgrund der Biegung und Torsion von 85mpa. Wir haben sicherlich etwas anderes vernachlässigt....wie Schneiden.
statische, Sie sind überwältigt, aber wenn Sie die Schnitzereien um diesen Raum, die mindestens eine kt=2, Sie erhalten eine 160/200mpa Spannung, dass, wenn Sie etwas abwechselnd wie ein Motorrad haben, gibt es Ihnen einen fertigen Zyklus.



[meccanicamg]

Es ist besser, nicht darüber zu reden, was sie in der Klasse erklären und was sie dann schriftlich verlangen. .

Leider ist es ein häufiges Problem....ein wenig dafür freue ich mich, hier zu sein, um Ihnen/es eine Hand zu geben



[Raffaele98]

Also, wenn ich Pause sigma/20 in vm, wenn ich Dimension statische wie schreibe ich zulässige Sigma? Auch als Sicherheitskoeffizient muss ich immer 20 rechts verwenden? Ich entschuldige mich für all diese Fragen



[Raffaele98]

Leider ist es ein häufiges Problem....ein wenig dafür freue ich mich, hier zu sein, um Ihnen/es eine Hand zu geben

Danke.



[meccanicamg]

Also, wenn ich Pause sigma/20 in vm, wenn ich Dimension statische wie schreibe ich zulässige Sigma? Auch als Sicherheitskoeffizient muss ich immer 20 rechts verwenden? Ich entschuldige mich für all diese Fragen

wenn Sie die Dimensionierung Torsion nur machen, wird der Tau und nicht das zulässige Sigma als etwa rm/20 berechnet. bereits deshalb, weil 0,58*rm etwa gleich rm/2 ist, ist praktisch der Tau-Twist zu brechen. dann haben Sie einen Koeffizienten 10, den Sie anzeigen können, wie k (vielleicht können Sie sogar nur 6) Sie an den Nenner setzen und einen statischen und dynamischen globalen Sicherheitsfaktor anzeigt. etwas wissenschaftlicher geschrieben wird:[math]\tau_{adm}=\frac{0.577*rm}{k}; \frac{1}{\sqrt{3}=0.577; k=6...10[/math]aber dies trifft nichts mit Misses.

erinnern: dimensional bedeutet Hypothesize, bestimmen, verhängen Zahlen. Überprüfung bedeutet stattdessen, genau zu prüfen, zu analysieren, zu wissen. Es werden verschiedene Formeln verwendet.



[Raffaele98]

wenn Sie die Dimensionierung Torsion nur machen, wird der Tau und nicht das zulässige Sigma als etwa rm/20 berechnet. bereits deshalb, weil 0,58*rm etwa gleich rm/2 ist, ist praktisch der Tau-Twist zu brechen. dann haben Sie einen Koeffizienten 10, den Sie angeben können, wie k (vielleicht können Sie sogar nur 6) Sie an den Nenner setzen. etwas wissenschaftlicher geschrieben wird:[math]\tau_{adm}=\frac{0.577*rm}{k}; \frac{1}{\sqrt{3}=0.577; k=6...10[/math]aber dies trifft nichts mit Misses.

erinnern: dimensional bedeutet Hypothesize, bestimmen, verhängen Zahlen. Überprüfung bedeutet stattdessen, genau zu prüfen, zu analysieren, zu wissen. Es werden verschiedene Formeln verwendet.

sisi lo sò, hatte Recht, eine Korrelation zwischen den beiden Ergebnissen zu haben
