Design/Konstruktives Design ohne Endschrauber

[Mario SJPD]

Warum dann Raga in der Gemeinschaft sehe ich viele Forderungen x die Dimensionierung der Getriebe, wenn Sie es nur wählen und warum tun Sie das Problem an der Dimensionierung? Hilf mir, das zu verstehen, bitte. .

die Getriebe, die Räder dieser Größe montieren, finden sie nicht auf dem Markt. . . .



[carlo23]

danke mario, Ich habe verstanden, aber daher kann auch die gleiche Rede auf den Lagern gelten, wenn bei sehr großen Durchmesser Bäumen, also mit großem Innendurchmesser Lager und daher nicht im skf-Katalog gefunden, dann sollten sie mit der Theorie der Herzette dimensioniert werden und diese daher auch aufgebaut werden?



[carlo23]

und dann auch bei der Größe gleich den kommerziellen Katalogrädern, aber mit Korrekturfaktor unterschiedliche Interferenz x Verzahnung, dann geht in diesem Fall das Rad geht cmq immer ad hoc gebaut, wie der gute Piertro 2002 sagte?



[Mario SJPD]

jedoch kann der gleiche Diskurs auch auf den Lagern gelten, wenn bei sehr großen Durchmesser Bäumen, also mit großem Lagerinnendurchmesser und daher nicht im skf-Katalog gefunden, dann mit der Theorie der Herzt dimensioniert und daher auch diese konstruiert werden?

die Lager, die wir sie finden, "Sonderkissen", aber immer noch zum Handel.
dann vielleicht in verschiedenen Bereichen und mit noch größeren Abmessungen müssen Sie sie in der Zeichnung bauen,



[TETRASTORE]

daher im Einklang mit dem, was @pierto 2002 gesagt hat, wenn beispielsweise in den Gebäuden wie x es bonfiglioli, rot, etc. die Ad-hoc-Konstruktion kann auch nach der Korrektur der Zähne realisiert werden und daher unter Berücksichtigung verschiedener Parameter zu betrachten wäre es einfacher zu bauen und zu gestalten, anstatt sie zu wählen?

in Bezug auf Standard-Serie Getriebe von verschiedenen Herstellern, sie sind entworfen und gebaut, um eine große Anzahl von Anwendungen zu erfüllen; in diesem Fall, wie bereits in früheren Beiträgen erwähnt, begrenzen Sie sich aus dem Katalog das geeignetste Produkt zu Ihren bereits berechneten und geprüften Anforderungen.
Berücksichtigen Sie, dass diese Getriebe im Gegensatz zu speziellen Anwendungen, die ad hoc entworfen und gebaut werden, in Serie von Tausenden von Stücken hergestellt werden, für die die Bearbeitung optimiert und automatisiert ist, um Einsparungen zu ermöglichen und einen niedrigeren Verkaufspreis zu erhalten.
Denken Sie daran, für eigene Anwendungen einen Klein-Medium-Größenreduzierer zu entwerfen und zu bauen, denn ein Unternehmen würde viel höhere Kosten als die eines Standardprodukt-Äquivalents haben, so dass diese Wahl nur dann gerechtfertigt werden kann, wenn die Maschine zu bauen spezielle Anforderungen hat oder keine Änderung zulässt, um ein kommerzielles Produkt verwenden zu können.
Die verschiedenen Hersteller sind darüber hinaus sehr zögerlich, wesentliche Änderungen an den Produkten des Bereichs vorzunehmen, für die sie in der Regel nur Änderungen von Bäumen oder Flanschen, fast nie von Getrieben und immer vor Mengen zulassen, die die Verarbeitung rechtfertigen.
Manchmal setzen sie in ihrem Sortiment spezielle Getriebe für spezielle Anwendungen ein, z.B. für Windgeneratoren und Solartracker, für Avicle-Anlagen, Bewässerungssysteme usw., aber immer wenn die erforderlichen Mengen sehr hoch sind.

danke mario, Ich habe verstanden, aber daher kann auch die gleiche Rede auf den Lagern gelten, wenn bei sehr großen Durchmesser Bäumen, also mit großem Innendurchmesser Lager und daher nicht im skf-Katalog gefunden, dann sollten sie mit der Theorie der Herzette dimensioniert werden und diese daher auch aufgebaut werden?

die Abmessungen der auf dem Markt verfügbaren Standardlager können die Durchmesser über den Meter hinaus überschreiten, so dass es fast immer möglich sein sollte, eine kommerzielle Lösung auch für bestimmte Anwendungen zu finden (siehe Beispiel)
Es ist möglich, sein Lager aus theoretischer Sicht zu berechnen, aber es ist schwierig, es aufzubauen, da es bestimmte Maschinen und Technologien erfordert, die keine Diffusion wie die der Getriebeindustrie und der Mechanik im Allgemeinen haben.



[carlo23]

in Bezug auf Standard-Serie Getriebe von verschiedenen Herstellern, sie sind entworfen und gebaut, um eine große Anzahl von Anwendungen zu erfüllen; in diesem Fall, wie bereits in früheren Beiträgen erwähnt, begrenzen Sie sich aus dem Katalog das geeignetste Produkt zu Ihren bereits berechneten und geprüften Anforderungen.
Berücksichtigen Sie, dass diese Getriebe im Gegensatz zu speziellen Anwendungen, die ad hoc entworfen und gebaut werden, in Serie von Tausenden von Stücken hergestellt werden, für die die Bearbeitung optimiert und automatisiert ist, um Einsparungen zu ermöglichen und einen niedrigeren Verkaufspreis zu erhalten.
Denken Sie daran, für eigene Anwendungen einen Klein-Medium-Größenreduzierer zu entwerfen und zu bauen, denn ein Unternehmen würde viel höhere Kosten als die eines Standardprodukt-Äquivalents haben, so dass diese Wahl nur dann gerechtfertigt werden kann, wenn die Maschine zu bauen spezielle Anforderungen hat oder keine Änderung zulässt, um ein kommerzielles Produkt verwenden zu können.
Die verschiedenen Hersteller sind darüber hinaus sehr zögerlich, wesentliche Änderungen an den Produkten des Bereichs vorzunehmen, für die sie in der Regel nur Änderungen von Bäumen oder Flanschen, fast nie von Getrieben und immer vor Mengen zulassen, die die Verarbeitung rechtfertigen.
Manchmal setzen sie in ihrem Sortiment spezielle Getriebe für spezielle Anwendungen ein, z.B. für Windgeneratoren und Solartracker, für Avicle-Anlagen, Bewässerungssysteme usw., aber immer wenn die erforderlichen Mengen sehr hoch sind.


die Abmessungen der auf dem Markt verfügbaren Standardlager können die Durchmesser über den Meter hinaus überschreiten, so dass es fast immer möglich sein sollte, eine kommerzielle Lösung auch für bestimmte Anwendungen zu finden (siehe Beispiel)
Es ist möglich, sein Lager aus theoretischer Sicht zu berechnen, aber es ist schwierig, es aufzubauen, da es bestimmte Maschinen und Technologien erfordert, die keine Diffusion wie die der Getriebeindustrie und der Mechanik im Allgemeinen haben.

Sie sind von der Vereinbarung mit Ihnen von dem, was Sie sagen, weil, wenn Sie mit mittlerer/kleiner Größe zu behandeln, dann wäre es ein großer Aufwand, aber ich sehe in einigen Katalogen von kommerziellen Getrieben sehen die einfache Wahl auf dem Modul, aber nie betrachtet auch nach dem Zahnkorrekturfaktor, das Breitenverhältnis und auch der Winkel von Propeller bei Schraubenrädern



[TETRASTORE]

Ich sehe die einfache Wahl basierend auf dem Modul

Die Getriebedaten (Modul, Propellerwinkel, Breitenband usw.) sind auf den Getriebekatalogen nie angegeben, außer den Endlos-Schraubengetriebe, für die Sie in einigen Katalogen den Wert des Propellerwinkels und die Anzahl der Prinzipien finden können.
für alle Getriebe wird die Wahl auf der Grundlage der Eingangsleistung oder Ausgangsdrehmoment, Ausgangswindungen oder Untersetzungsverhältnis, Servicefaktor usw. getroffen, aber nie je nach Modul.
Ich möchte nicht, dass Sie mit dem mn acronym (auch mn2 oder m2 oder t2m, etc.) in den Katalog-Leistungstabellen verwechselt werden, die auf das Ausgangs-Sollmoment bezogen wird, das in nm, Danm oder knm ausgedrückt wird; kann es sein?



[carlo23]

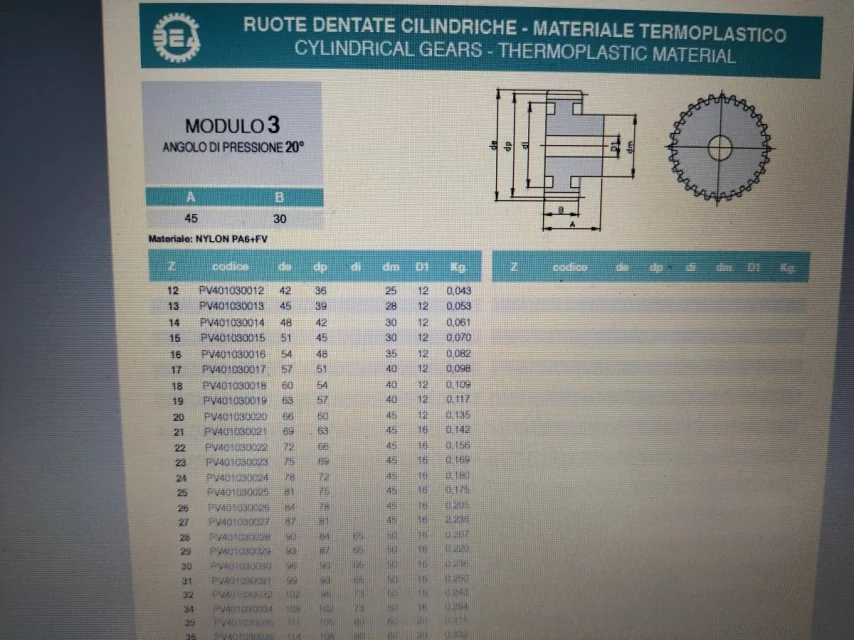

Ich meine solche Kataloge, wo sie das Formular melden



[TETRASTORE]

Ich meine solche Kataloge, wo sie das Formular melden

Ich verstehe. Das ist kein Katalog von Getrieben... aber von Getrieben in thermoplastischem Material separat verkauft, die nichts mit den Getrieben zu tun haben.
in diesem Fall sollten Sie die Daten finden, einschließlich der Widerstand dieses spezifischen Materials, in Hersteller / Händler Katalog, wie in dem Bild, das ich anhefte.
Natürlich die Berechnung des übertragbaren Paares, das Sie tun müssen.



[meccanicamg]

Ich meine solche Kataloge, wo sie das Formular melden

sind allgemeine Verwendung Ritzel, wahrscheinlich, um sie zu Racks zu koppeln. in diesem Fall geben sie Ihnen Tragfähigkeit und werden verwendet, um lineare Bewegungsanwendungen oder für billige Geräte zu bauen.



[carlo23]

Mechanischemg könnten Sie dann vielleicht einen generischen Katalog veröffentlichen, in dem Sie die einzelnen Getriebepaare wählen, abhängig von der Leistung oder dem Drehmoment und der Anzahl der Windungen, wie der Sender sagt? zumindest so mache ich eine Idee, wie diese Kataloge sind und wie man das Paar von kommerziellen Getrieben wählt



[carlo23]

Ich verstehe. Das ist kein Katalog von Getrieben... aber von Getrieben in thermoplastischem Material separat verkauft, die nichts mit den Getrieben zu tun haben.
in diesem Fall sollten Sie die Daten finden, einschließlich der Widerstand dieses spezifischen Materials, in Hersteller / Händler Katalog, wie in dem Bild, das ich anhefte.
Natürlich die Berechnung des übertragbaren Paares, das Sie tun müssen.

immer in diesem Katalog Ich bringe Ihnen auch einen Anbau, wo es Edelstahlgetriebe gibt...



[TETRASTORE]

wo es Edelstahl Getriebe..

B. Zahnräder (oder Zahnräder), nicht Zahnräder; durch Reduziereinrichtung eine Box mit einem oder mehreren Zahnradpaaren mit Lagern, Eingangs- und Ausgangsbäumen usw.
für Stahlzahnräder (die Art des Stahls kennen) sollten Sie alle Elemente haben, um die Berechnung vornehmen zu können, wenn Sie jemanden vermissen, den Sie benötigen, um den Lieferanten zu kontaktieren.
für thermoplastische Zahnräder ist die Rede anders, weil es einen Standard für die Berechnung des Widerstandes gibt; bis heute ist der Software-Kussoft für die Gestaltung und Überprüfung dieser Zahnräder gemäß der neuen Richtlinie (deutsch) vdi 2736 am besten geeignet.Diese Firma kann Ihnen sowohl bei der Konstruktion - Optimierung und/oder Überprüfung von thermoplastischen Zahnrädern als auch kompletten Zahnrädern nach Ihren Bedürfnissen helfen.



[MassiVonWeizen]

Wenn wir Getriebe mit Ritzeln verwechseln, wie es bereits gesagt wurde, gibt es eine gemeinsame Sprache zu verstehen.



[TETRASTORE]

Mechanischemg könnten Sie dann vielleicht einen generischen Katalog veröffentlichen, in dem Sie die einzelnen Getriebepaare wählen, abhängig von der Leistung oder dem Drehmoment und der Anzahl der Windungen, wie der Sender sagt? zumindest so mache ich eine Idee, wie diese Kataloge sind und wie man das Paar von kommerziellen Getrieben wählt

Dann werde ich Sie vielleicht beantworten. @meccanicamg kann replizieren.
gehen Sie zu den Baustellen: Red bonfiglioli, red motoriduttori, sew eurodrive, nord getriebe, dies sind die größten Builder, dann gibt es viele andere; downloaden Sie ihre Kataloge und lesen Sie den Teil reserviert für die Auswahl der Getriebe.



[carlo23]

Wenn wir Getriebe mit Ritzeln verwechseln, wie es bereits gesagt wurde, gibt es eine gemeinsame Sprache zu verstehen.

Ja und dass ich dachte, dass Getriebe oder Getriebe die gleiche Terminologie war, cmq Getriebe in der Konstruktion von Industriemaschinen in der industriellen Automatisierungsbranche kann berechnet werden und wählen Sie basierend auf dem Modul? und vielleicht gibt es Maschinen mit Anwendung sowie Getriebe, vielleicht ein paar dichte Räder?



[TETRASTORE]

@carlo23 Ich fürchte, als Designer vermissen Sie eine grundlegende Vorbereitung, für die wir riskieren, eine Diskussion mit so vielen Beiträgen fortzusetzen, die nicht mehr in den ursprünglichen Gegenstand fallen.
Natürlich gibt es eine Unendlichkeit von Maschinen und Anwendungen, die zwei oder mehr Getriebe verwenden und nicht in einem Carter eingeschlossen.
Ich schlage vor, dass Sie im Forum unter den vielen Diskussionen im Zusammenhang mit der Berechnung und Überprüfung von Getrieben schauen und möglicherweise eine konkrete Diskussion eröffnen, nachdem Sie dokumentiert sind.



[@ndreaR]

Ja und dass ich dachte, dass Getriebe oder Getriebe die gleiche Terminologie war, cmq Getriebe in der Konstruktion von Industriemaschinen in der industriellen Automatisierungsbranche kann berechnet werden und wählen Sie basierend auf dem Modul? und vielleicht gibt es Maschinen mit Anwendung sowie Getriebe, vielleicht ein paar dichte Räder?

dass ich weiß, ob Sie eine erste maximale Dimensionierung eines Zahnrades machen wollen, das minimale notwendige Modul bestimmt. Um dies zu tun, müssen Sie einige Aspekte wie die Art der Räder, Leistung zu übertragen, Anzahl der Windungen, Material, Betriebssystem usw. kennen.
im Schulfeld werden Formeln verwendet, die es Ihnen ermöglichen, das Mindestmodul nach einem Biegetest des Zahns und eines zu verwenden (pitting). Versuchen Sie, nach etwas Material zu suchen.



[@ndreaR]

Ja und dass ich dachte, dass Getriebe oder Getriebe die gleiche Terminologie war, cmq Getriebe in der Konstruktion von Industriemaschinen in der industriellen Automatisierungsbranche kann berechnet werden und wählen Sie basierend auf dem Modul? und vielleicht gibt es Maschinen mit Anwendung sowie Getriebe, vielleicht ein paar dichte Räder?

als Maschinen mit einem paar Räder ich kommen in setzt ein automatisches Tor wird von einem Ritzel-Kremagliera-System bewegt



[carlo23]

Hallo wieder Jungs, Untersuchung der Überprüfung auf Störungen zwischen Rad und Schraube kam ein Zweifel, wie man die x Verschiebung des Rades und der Schraube, da sie auf Spießachsen.. Wenn Sie eine mögliche Schraubenrad-Schiebe-Formel kennen, könnten Sie es bitte an mich posten? auch, weil in den zweiten jungen Leuten sagt mir, dass die Berechnung der Verschiebung x pro Rad und Schraube basiert auf der Formel des Wolfes nur für einen Druckwinkel bei 15 Grad, und im Fall von 20 wird nicht über das Buch berichtet... Dank x die Geduld
