die Rektifikation des Sitzes des Lagers erfolgt im Allgemeinen zum Tauchen, so ist es nicht unerlässlich, aber es ist ratsam, auch die Umschulung zu korrigieren; Zeit und seine zusätzlichen Kosten sind nicht relevant.
sì.
sì.
Design/Konstruktives Design ohne Endschrauber
- Ersteller @ndreaR
- Erstellt am
-
- Schlagworte
- creo parametrics disegno2d riduttore vite senza fine
TETRASTORE
Guest
Danke, zu gut
Ich versuche es.muss angegeben werden, dass wir über einen Endlos-Schraubenverkleinerer mit einer Zwischenasse ca. 200, Verhältnis mindestens 30/1 (mindestens empfohlen für 1 Prinzip des Weinstocks) mit einem empfohlenen Winkel kleiner als 8°-10° und mit einem Gewicht größer als 180 kg sprechen.
bei diesen Räumen ist es offensichtlich, dass die Installation mit geeigneten Geräten durchgeführt werden muss: Hebezeug, Geräte zum Verriegeln des Stücks und zum Drehen, Lagerhalter und Dichtring.
die Lösung der beiden Schräglager kann beibehalten werden, aber um die Möglichkeit zu haben, die Vorspannung einfacher durchzuführen und genauer zu machen, wäre es bevorzugt, eine Anordnung zum oder mit dem zentralen Anschlagring wie im unteren Bild des Dokuments, das ich anbringe (der gegenwärtige Industrieleiter); diese Lösung ermöglicht eine Bearbeitung des Ein- und Austritts des Gehäuses an der Arbeitsstelle, ohne das Stück drehen zu müssen. mit dem Anschlagring zwischen den Außenrallen der beiden Lager erfolgt die Registrierung der Vorspannung nur durch den Kranz.
anstatt die ursprüngliche Lösung mit schrägen x-Lagern zu halten, sondern eine lagerseitige abstehende Schraubenart nu zu montieren, kann die Montage folgendermaßen durchgeführt werden:
1) drehen Sie das Gehäuse auf dem Gerät durch die Anordnung der vertikalen Achse und blockieren es mit der Eingangsseite (wo es die Schraube vorstehen muss) oben.
2) Fügen Sie den Anschlagring (sieheger) äußere Ringkern
3) äußere Radienkerne einfügen
4) Halterung Frontabdeckung komplett mit Dichtung, jedoch ohne Dichtring
5) drehen Sie den 180°-Fall (in der Praxis sehen Sie wie in dem beigefügten Dokument platziert)
6) abgesehen von der Montage des Innenrings des Nulagers mit seinem Anschlagring
7) die Schraube durch Gewindebuchse (Ausrüstung) in das Hintergewinde (wo die Nadel montiert wird) heben
8) die Schraube von oben einfügen und auf einen speziell gestalteten Außenanschlag abstellen, so dass die Innenstäbe korrekt positioniert sind
9) die zum Heben verwendete Gewindebuchse entfernen
10) das Lager 1 mit Hilfe eines Puffers einsetzen, der gleichzeitig sowohl auf der Außen- als auch auf der Innenschale drückt
11) Einsatzlager 2 mit dem gleichen Modus wie die vorherige
12) den kompletten Kranz zu "packen" die Innenrallen der beiden Lager
13) die hintere Abdeckung vollständig mit Dichtung lagern, indem kalibrierte Dicken gegen den Außenring des Lagers 1 eingespannt werden, um die Vorspannung an Lagern einzustellen.
Laut mir ist das korrekte Montageschema der Lager 1 und 2 die in dem als "optimale Lösung" bezeichneten Bildteil dargestellt, die von der im Original-Design gezeigten und auch von den Installationsanzeigen von skf abweicht (wenn ich nicht falsch gehe).
an dieser Stelle wird das Gehäuse mit der montierten Schraube mit der vertikalen langsamen Achse für die Montage des langsamen Teils (Kronen, Lager und Deckel) positioniert:
1) Teilmontage an Kronenlagern
2) Montage erste Seitenabdeckung komplett mit Dichtung
3) 180° Drehung
4) Kroneneinsatz mit bereits gelagerten Lagern
5) Verschluss mit zweiter Abdeckung komplett mit Dichtung
am Ende wird es möglich sein, die drei Dichtringe an den jeweiligen Stellen zu montieren (in dieser Hinsicht erinnere ich mich, dass die Schräge der Sitze, wo die Lippe des Dichtrings wirken muss, um die Montage zu bevorzugen) und die Lasche sein muss.
Wenn der Außendurchmesser der Schraube den Stab am Lagergehäuse 2 stört, können Sie durch die Schaffung einer Linie mit einem Anschlagring überwinden.
relativ zu dem schraubenlagerseitigen Ausgang (nu oder n) ist zu berücksichtigen, dass es zusätzlich zu seiner Dimensionierung, um die inneren Lasten zu unterstützen, muss auch die zeitgemäße Anwendung einer möglichen externen Belastung, die von der Anwendung eines Getriebes mit Riemen und Riemenscheiben ableitet, Vorschau. die verschiedenen Builder erlauben auf einem Reduzierer dieser Größe eine indikative radiale Belastung, die in der Hälfte von 2000-3000 n mit einer äußeren axialen Last zulässig ist, die gleichzeitig paarweise auf 1/5 dieses Wertes aufgebracht wird.
Ich möchte auch darauf hinweisen, dass der Designer bei der Gestaltung eines Reduzierers oder eines anderen Gerätes neben den Leistungs- und Konstruktionsaspekten auch solche berücksichtigen muss, die eine einfache Montage und Wartung gewährleisten müssen.
dies nach meiner Meinung, mit Ausnahme von Fehlern oder Auslassungen, in der Hoffnung, nicht für das, was Sie ihn fragen, dass Stunden sind und erklärt, wie die Uhr gemacht wird.
PIETRO2002
Guest
Danke, wie gewohnt klare und erschöpfende Antwort!Danke, zu gut
muss angegeben werden, dass wir über einen Endlos-Schraubenverkleinerer mit einer Zwischenasse ca. 200, Verhältnis mindestens 30/1 (mindestens empfohlen für 1 Prinzip des Weinstocks) mit einem empfohlenen Winkel kleiner als 8°-10° und mit einem Gewicht größer als 180 kg sprechen.
bei diesen Räumen ist es offensichtlich, dass die Installation mit geeigneten Geräten durchgeführt werden muss: Hebezeug, Geräte zum Verriegeln des Stücks und zum Drehen, Lagerhalter und Dichtring.
die Lösung der beiden Schräglager kann beibehalten werden, aber um die Möglichkeit zu haben, die Vorspannung einfacher durchzuführen und genauer zu machen, wäre es bevorzugt, eine Anordnung zum oder mit dem zentralen Anschlagring wie im unteren Bild des Dokuments, das ich anbringe (der gegenwärtige Industrieleiter); diese Lösung ermöglicht eine Bearbeitung des Ein- und Austritts des Gehäuses an der Arbeitsstelle, ohne das Stück drehen zu müssen. mit dem Anschlagring zwischen den Außenrallen der beiden Lager erfolgt die Registrierung der Vorspannung nur durch den Kranz.
anstatt die ursprüngliche Lösung mit schrägen x-Lagern zu halten, sondern eine lagerseitige abstehende Schraubenart nu zu montieren, kann die Montage folgendermaßen durchgeführt werden:
1) drehen Sie das Gehäuse auf dem Gerät durch die Anordnung der vertikalen Achse und blockieren es mit der Eingangsseite (wo es die Schraube vorstehen muss) oben.
2) Fügen Sie den Anschlagring (sieheger) äußere Ringkern
3) äußere Radienkerne einfügen
4) Halterung Frontabdeckung komplett mit Dichtung, jedoch ohne Dichtring
5) drehen Sie den 180°-Fall (in der Praxis sehen Sie wie in dem beigefügten Dokument platziert)
6) abgesehen von der Montage des Innenrings des Nulagers mit seinem Anschlagring
7) die Schraube durch Gewindebuchse (Ausrüstung) in das Hintergewinde (wo die Nadel montiert wird) heben
8) die Schraube von oben einfügen und auf einen speziell gestalteten Außenanschlag abstellen, so dass die Innenstäbe korrekt positioniert sind
9) die zum Heben verwendete Gewindebuchse entfernen
10) das Lager 1 mit Hilfe eines Puffers einsetzen, der gleichzeitig sowohl auf der Außen- als auch auf der Innenschale drückt
11) Einsatzlager 2 mit dem gleichen Modus wie die vorherige
12) den kompletten Kranz zu "packen" die Innenrallen der beiden Lager
13) die hintere Abdeckung vollständig mit Dichtung lagern, indem kalibrierte Dicken gegen den Außenring des Lagers 1 eingespannt werden, um die Vorspannung an Lagern einzustellen.
Laut mir ist das korrekte Montageschema der Lager 1 und 2 die in dem als "optimale Lösung" bezeichneten Bildteil dargestellt, die von der im Original-Design gezeigten und auch von den Installationsanzeigen von skf abweicht (wenn ich nicht falsch gehe).
an dieser Stelle wird das Gehäuse mit der montierten Schraube mit der vertikalen langsamen Achse für die Montage des langsamen Teils (Kronen, Lager und Deckel) positioniert:
1) Teilmontage an Kronenlagern
2) Montage erste Seitenabdeckung komplett mit Dichtung
3) 180° Drehung
4) Kroneneinsatz mit bereits gelagerten Lagern
5) Verschluss mit zweiter Abdeckung komplett mit Dichtung
am Ende wird es möglich sein, die drei Dichtringe an den jeweiligen Stellen zu montieren (in dieser Hinsicht erinnere ich mich, dass die Schräge der Sitze, wo die Lippe des Dichtrings wirken muss, um die Montage zu bevorzugen) und die Lasche sein muss.
Wenn der Außendurchmesser der Schraube den Stab am Lagergehäuse 2 stört, können Sie durch die Schaffung einer Linie mit einem Anschlagring überwinden.
relativ zu dem schraubenlagerseitigen Ausgang (nu oder n) ist zu berücksichtigen, dass es zusätzlich zu seiner Dimensionierung, um die inneren Lasten zu unterstützen, muss auch die zeitgemäße Anwendung einer möglichen externen Belastung, die von der Anwendung eines Getriebes mit Riemen und Riemenscheiben ableitet, Vorschau. die verschiedenen Builder erlauben auf einem Reduzierer dieser Größe eine indikative radiale Belastung, die in der Hälfte von 2000-3000 n mit einer äußeren axialen Last zulässig ist, die gleichzeitig paarweise auf 1/5 dieses Wertes aufgebracht wird.
Ich möchte auch darauf hinweisen, dass der Designer bei der Gestaltung eines Reduzierers oder eines anderen Gerätes neben den Leistungs- und Konstruktionsaspekten auch solche berücksichtigen muss, die eine einfache Montage und Wartung gewährleisten müssen.
dies nach meiner Meinung, mit Ausnahme von Fehlern oder Auslassungen, in der Hoffnung, nicht für das, was Sie ihn fragen, dass Stunden sind und erklärt, wie die Uhr gemacht wird.
Cadinpiedi
Guest
Danke! Tolle Lektion. eine Demonstration der eingehenden Analyse eines scheinbar einfachen Projekts.Danke, zu gut
meccanicamg
Guest
Ich glaube, dass die einfachste Lösung wie Montage und allgemeine Wirtschaftlichkeit darin besteht, an den Enden der Endlosschraube ein konisches Wälzlager zu montieren, eins nach Seite, so dass die Anordnung wie in Foto.
Sicherlich werden wir mehr an der Schraubenmitte verformt haben, da die Stützen sowohl drehen als auch die Verlängerung der Schraubenlasten axial die Lager.
Dennoch ist es die grundlegende Lösung, die oft in nicht schweren Getrieben angenommen wird.
Sicherlich werden wir mehr an der Schraubenmitte verformt haben, da die Stützen sowohl drehen als auch die Verlängerung der Schraubenlasten axial die Lager.
Dennoch ist es die grundlegende Lösung, die oft in nicht schweren Getrieben angenommen wird.
meccanicamg
Guest
Stattdessen, um auf dem Thema zu bleiben, unten gibt es einen Verkleinererer des berühmten flender Hersteller, jetzt in der Siemengruppe, die das Lagerpaket einfach mit den Dicken unter dem Verschlussdeckel reguliert; machbar auch durch Einfügen eines Abstandhalters innerhalb des Deckels, der auf den Außenring des Kegelrollenlagers schlägt.
es werden alle verschiedenen Teile beschrieben, um die Sache besser zu verstehen.
definitiv jetzt, im Vergleich zu den 50er Jahren, Schritte auf dem Getriebe zu vsf.
Derzeit sind die Getriebe im Schienenfeld noch schwere Pflicht mit Redundanz von sehr hohen Lagern und Steifigkeiten gebaut, sonst sind alle Kampfräder kompakter und einfacher geworden, auch bei der Art der Lagerung und Registrierung des Spiels.
es werden alle verschiedenen Teile beschrieben, um die Sache besser zu verstehen.definitiv jetzt, im Vergleich zu den 50er Jahren, Schritte auf dem Getriebe zu vsf.
Derzeit sind die Getriebe im Schienenfeld noch schwere Pflicht mit Redundanz von sehr hohen Lagern und Steifigkeiten gebaut, sonst sind alle Kampfräder kompakter und einfacher geworden, auch bei der Art der Lagerung und Registrierung des Spiels.
meccanicamg
Guest
Entschuldigen Sie mich, vielleicht werde ich falsch sein, aber ich habe den Track mit dem Telefon heruntergeladen und seine Seiten sind a4, so geht es an sich, dass die Breite des Blattes 210mm beträgt.

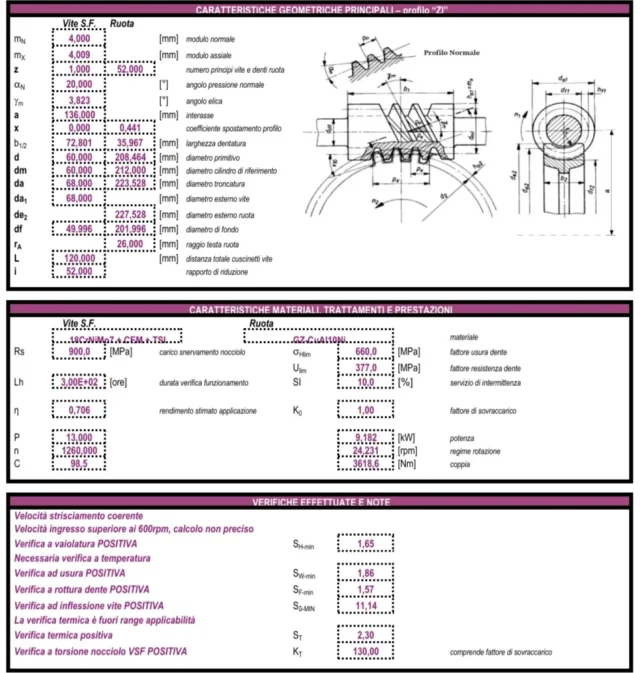

Wenn ich die Proportionen mit dem Telefon nicht verletzt habe, bekommen wir das im Maßstab 1:1, wie in der Strecke angegeben, haben wir einen mal gezählten primitiven Durchmesser von 30mm und eine Zwischenasse wenig weniger als 70mm.
Ich verstehe nicht, wo der Junge die Messungen gemacht hat.
Nach der Leistungsprüfung erkennen wir, dass die Größe mindestens zweimal erhöht werden sollte, weil sie nicht in der Lage ist, 13kw auf 1260rpm zu ertragen.
so wird es zumindest so beständig gegen die Nachfrage sein:
Wenn ich die Proportionen mit dem Telefon nicht verletzt habe, bekommen wir das im Maßstab 1:1, wie in der Strecke angegeben, haben wir einen mal gezählten primitiven Durchmesser von 30mm und eine Zwischenasse wenig weniger als 70mm.
Ich verstehe nicht, wo der Junge die Messungen gemacht hat.Nach der Leistungsprüfung erkennen wir, dass die Größe mindestens zweimal erhöht werden sollte, weil sie nicht in der Lage ist, 13kw auf 1260rpm zu ertragen.
so wird es zumindest so beständig gegen die Nachfrage sein:@ndreaR
Guest
Ja, mein Fehler, ich hatte eine andere Skala auf dem pdf Leser hinterlassen. Glücklicherweise war es nur eine Übung, um mich zu trainieren und nicht eine Lieferung.
@ndreaR
Guest
Guten Morgen, ich beginne eine andere Übung zu machen und ich habe ein wenig theoretische Zweifel. Es gibt ein konisches Wälzlager, das durch zwei Kränze blockiert wird, ich kann mir vorstellen, dass es ist, das Lösen zu vermeiden. Es scheint mir jedoch eine etwas extravagante Lösung, selbst im Skf Katalog wird auf Anti-Vitamin Rosetten und Befestigungsschrauben/Platten Bezug genommen, um ein Lösen zu vermeiden. wie interpretieren Sie eine solche Lösung? Glauben Sie, es muss geändert/optimiert werden?
MassiVonWeizen
Guest
vom Doppelkranz, wenn ich im Forum gesprochen wurde.
Wenn es Platz gibt, diese Lösung ermöglicht es Ihnen, eine weitere Verarbeitung wie den Zahn der Sicherheitsrosette zu vermeiden.
Meines Erachtens handelt es sich um Fragen, die nützlich sein könnten, um einen Lehrer zu stellen, mit dem er leichter eine klare Diskussion ansprechen kann.
Wenn es Platz gibt, diese Lösung ermöglicht es Ihnen, eine weitere Verarbeitung wie den Zahn der Sicherheitsrosette zu vermeiden.
Meines Erachtens handelt es sich um Fragen, die nützlich sein könnten, um einen Lehrer zu stellen, mit dem er leichter eine klare Diskussion ansprechen kann.
@ndreaR
Guest
Hallo, das Problem ist, dass wir etwa 200 sind, um die Prüfung zu geben, und die Lehrer sind nur zwei. Darüber hinaus ist es nur 30 Stunden Kurs, von dem mindestens 20 wir sie übergeben haben, um die Befehle des Cads zu lernen. Deshalb müssen wir sie selbst vertiefen. Aber ich bin zu instinktiv, und ich sollte im alten Thema handeln, bevor ich frage, auch jetzt habe ich einen Zweifel an Toleranz, aber ich bin gut zu suchen, ob es bereits behandelt wurde.
TETRASTORE
Guest
Verriegelung mit Doppelkranz ist eine Alternative zum Verriegeln mit Kranz und Sicherheitsrosette. eine aktuellere Alternative, aber die Überprüfung der Nutzungsbedingungen wird durch integrierter Sicherungsring.
Jeder Schüler wird für jeden Fall die Vorstellungen haben, die ihm von Lehrern und Texten gegeben werden, während andere von der Forschung ableiten, die notwendigerweise unabhängig durchgeführt werden muss. Glück ist, dass es heute die unerschöpfliche Mine des Internets gibt, die es ermöglicht, eine Vielzahl von aktualisierten Informationen zu erhalten, auch weil oft die Zeichnungen, die für die Übungen vorgesehen sind, veraltet sind.
in jedem Fall daher, wie auch vorgeschlagen von @massivonweizen, es ist bevorzugt, zuerst Ihre Fragen zu suchen, dann fragen Sie nach einem Vergleich mit Professoren oder auf dem Forum, um Zweifel über die gefundenen Lösungen zu beseitigen.
Jeder Schüler wird für jeden Fall die Vorstellungen haben, die ihm von Lehrern und Texten gegeben werden, während andere von der Forschung ableiten, die notwendigerweise unabhängig durchgeführt werden muss. Glück ist, dass es heute die unerschöpfliche Mine des Internets gibt, die es ermöglicht, eine Vielzahl von aktualisierten Informationen zu erhalten, auch weil oft die Zeichnungen, die für die Übungen vorgesehen sind, veraltet sind.
in jedem Fall daher, wie auch vorgeschlagen von @massivonweizen, es ist bevorzugt, zuerst Ihre Fragen zu suchen, dann fragen Sie nach einem Vergleich mit Professoren oder auf dem Forum, um Zweifel über die gefundenen Lösungen zu beseitigen.
Zuletzt bearbeitet:
Cadinpiedi
Guest
der primäre Dienst der beiden Kränze ist nicht so sehr die Anti-Schwere, sondern kalibrieren das Spiel der konischen Rollen. Je mehr Sie den ersten Kranz straffen und je mehr Sie das Spiel reduzieren, der zweite Kranz blockiert die Situation. Offensichtlich ist alles der Erfahrung des Redakteurs anvertraut, wie hart das Spiel ist, und daher mit dem Verschwinden von alten Experten heute bevorzugen Sie andere Lösungen leichter repetitiv, in der Tat ist das Design alt.
TETRASTORE
Guest
um das Zeichnungsargument zu vervollständigen, um Inspiration zu zeichnen, hänge ich auch ein Zitat einer endlosen Schraube an.
ist die Besonderheit eines kleinen industriellen Endschneckenreduzierers (die Länge ist weniger als 200 mm); Es wurde vor 30 Jahren entworfen, so dass die Standardsymbolik (insbesondere die Symbole, die Rauheit und vielleicht auch einige Referenznormen angeben) geändert hat, aber nicht Quoten, Zitatsystem, Material und Toleranzen.
ist die Besonderheit eines kleinen industriellen Endschneckenreduzierers (die Länge ist weniger als 200 mm); Es wurde vor 30 Jahren entworfen, so dass die Standardsymbolik (insbesondere die Symbole, die Rauheit und vielleicht auch einige Referenznormen angeben) geändert hat, aber nicht Quoten, Zitatsystem, Material und Toleranzen.
Anhänge
meccanicamg
Guest
Heute versuchen wir, Abstandhalter zu verwenden, die in Linie gehen, die an die Montage nach Angaben des technischen Büros rasiert werden. wenn Sie das Lager ändern müssen, weil abgenutzt, ersetzen und entfernen Sie den Abstandhalter und erhalten Sie das Fabrikspiel. Diese wiegt Wiederholbarkeit und Wartung auch von unerfahrenem Personal.
arbeitet an Serien, aber nicht viel an einzelnen experimentellen Projekten. Es gibt immer etwas Retusche über das U.t.-Projekt.
@ndreaR
Guest
Hallo an alle, ich wollte um einen weiteren Zweifel bitten, der dem Zitat innewohnt. im Zitat der Sicherheitsrosette (diejenigen, die für die Verriegelungsnadeln verwendet werden, beispielsweise der cuscientti per significarici). Ich lasse dir eine kurze Skizze anhängen. In meinem Kopf denke ich, dass diese Steinbrüche mit Scheibenbremsen gemacht werden. Ich wollte nur fragen, ob ein solches Zitat gut sein könnte. Danke!
MassiVonWeizen
Guest
Wenn Sie sich ansehen, wie die Rosette funktioniert, erkennen Sie, dass, wenn das Ende der Fräsung gebogen ist, die Operation beeinträchtigt wird.
der gebratene wird mit einer Kerze geschnitten, so dass der Boden immer konstant ist
der gebratene wird mit einer Kerze geschnitten, so dass der Boden immer konstant ist
PIETRO2002
Guest
Es hängt davon ab, Sie können auch mit der Scheibenbremsung tun, logisch respektieren, was Sie über, wie die Rosette funktioniert.
@ndreaR
Guest
Ich dachte auch darüber nach, in der Tat habe ich auf einem Test einer Versammlung. Es ist nicht sehr klar, denn ich erinnere mich nicht daran, wie man die kommerziellen Elemente herunterlädt und so machte ich sie ein wenig eilig. in blau das cuscientto, in grün die sicherheit rosette und in rot der wreath. Ich dachte, dass das Lager aus seinem Sitz herausragt, um die Rosette nicht in die Kurve zu gelangen. Alternativ könnten Sie auch einen Abstandhalter einsetzen.
@ndreaR
Guest
Danke! Was ist mit dem Zitat, das von mir gezogen wird?
